Визначення характеристик фільтра, використовуючи аналізатор спектру SSA3000X

Фільтр – це універсальний пристрій селекції частоти з двома портами, що використовується у багатьох електроланцюжках та пристроях. Низькочастотний фільтр – це фільтр, який пропускає сигнали з частотою нижче певної, а сигнали частота яких перевищує граничне значення – пригнічуються. Фільтри низької частоти знайшли масове застосування в радіопередавачах, аудіопристроях та системах комунікації. Для отримання характеристик фільтру як двопровідної дифсистеми, використовуючи аналізатор спектра. Виконання наступних кроків дозволить визначити характеристики фільтра низької частоти за допомогою спектрального аналізатора SSA3000X компанії Siglent. До SSA3000X необхідний трекінг-генератор (опція).

Розглянемо приклад використання аналізатора спектра SSA3000X визначення характеристик низькочастотного фільтра 450 МГц.

Крок 1: Нормалізація

Для забезпечення більш високої точності результатів вимірювання амплітудно-частотних характеристик фільтра слід нормалізувати прилад та кабелі, в першу чергу для запобігання впливу частотних характеристик, викликаних підключенням кабелів.

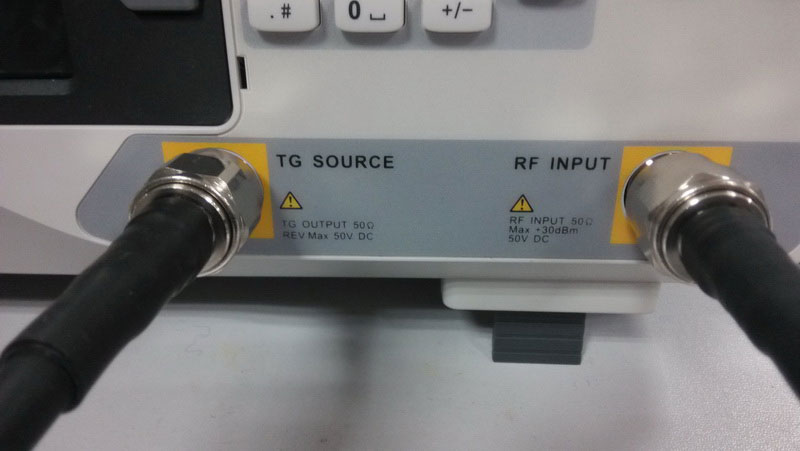

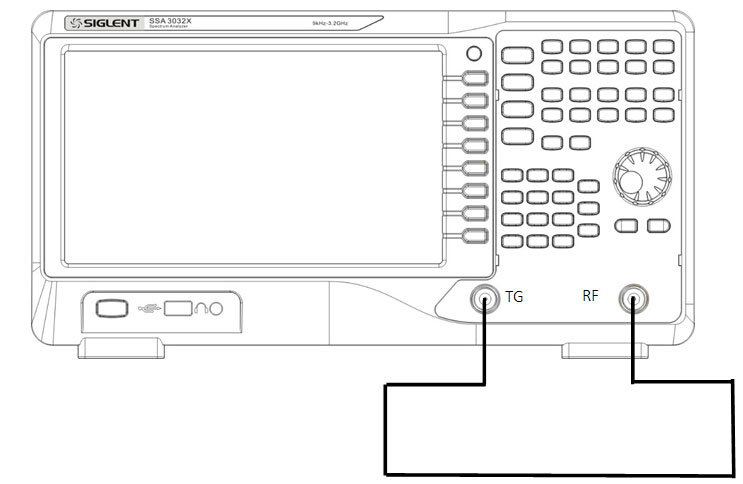

1.Підключіть прилад та кабелі як показано нижче.

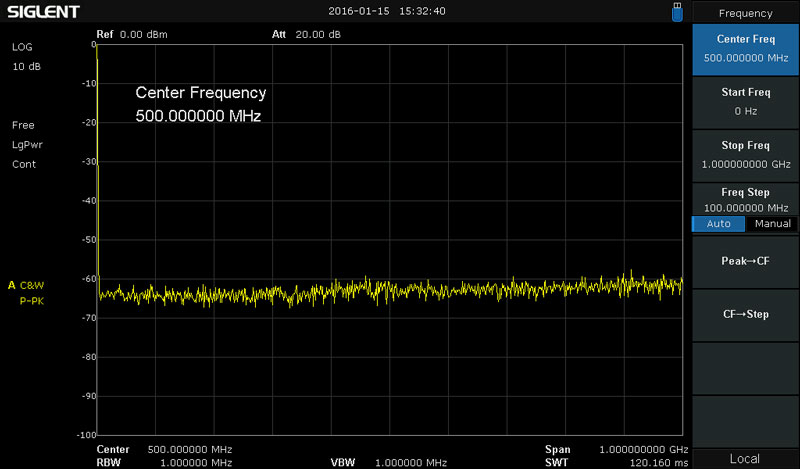

2. Встановіть початкову і кінцеву частоту, роздільну здатність смуги генерування ширину смуги генерування:
a) Натисніть Frequency->Start Freq->0 Hz ;
b) Натисніть Frequency-> Stop Freq-> 1 GHz;

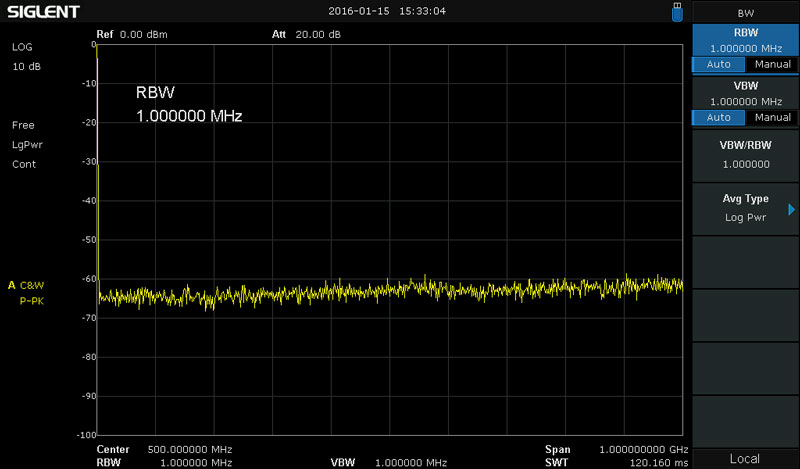

c) Натисніть BW-> 1 MHz.
Значення можуть вводитися з клавіатури або обертанням універсальної ручки керування.

3. Увімкніть трекінг-генератор натисканням кнопки TG -> TG on

4. Встановіть вихідну потужність трекінг-генератора. Наприклад, -10 дБм.
Натисніть TG level -> -10 -> дБм.
Надлишкова потужність сигналу може пошкодити пристрій, що тестується, таким чином вихідна потужність сигналу не повинна перевищувати максимальну потужність тестованого пристрою (DUT).

5. Увімкніть режим нормалізації, натиснувши Normalize-> Normalize on

6. Встановіть Norm Ref Pos -> 90% . Це забезпечить зручніше відображення кривої частотних характеристик фільтра на дисплеї спектрального аналізатора.

Крок 2: Вимірювання

1. Підключіть фільтр (пристрій, що тестується) як показано нижче:

Крива частоти фільтра з'явиться на дисплеї без натискання додаткових кнопок.

2. Увімкніть підсилювач для зниження DANL (середнього шумового порога). Зверніть увагу на зміни.

3. Вимірювання смуги пропускання фільтра 3 дБ:
a) Натисніть Marker -> 0 dB;
b) Натисніть Marker Fn-> N dB BW -> -3dB ;
Ширина смуги пропускання фільтра при 3 дБ обчислюється автоматично та становить: 444,000032 МГц;

4. Вимірювання рівня позасмугового придушення за різної ширини смуги пропускання:
a) Натисніть Marker-> 444,000032 MHz ;
b) Встановіть Delta-> 400 MHz ;
Зауважте, що рівень придушення сигналу відображається на частоті 400 МГц, вище за смугу придушення 444,000032 MHz (-48,42 дБ).
