ТЕХНОЛОГІЇ ВИМІР ВИСОТИ КАБЕЛЬНИХ ПРОВОДОК

Удосконалене обладнання для вимірювання висоти кабелю

1. Традиційний вимір висоти кабелю.

Обвал вуличного ліхтаря в Йокогамі в листопаді минулого року спричинив екстрені випробування на недостатню висоту кабелю та постійне виправлення несправних об'єктів. NTT EAST надає великого значення виміру висоти повітряних кабелів, що перетинають дороги, щоб забезпечити надійність своїх об'єктів, а також виправляє кабельні споруди, що проходять на недостатній висоті. Хоча повітряні кабелі спочатку прокладаються на відповідній висоті, вони можуть провисати з різних причин, тому потрібні періодичні перевірки. Ці перевірки зазвичай проводилися вручну у кожному цільовому місці з використанням вимірювального стовпа. Отже, вимірювання висоти кабелю зажадали величезної кількості часу та праці, а також людського ризику під час проведення випробувань на небезпечних ділянках, таких як дороги (рис. 1).

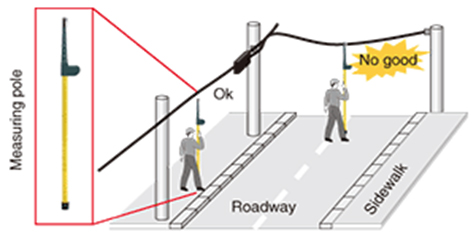

Мал. 1. Традиційний вимір висоти кабелю.

2. Нове обладнання вимірювання висоти кабелю.

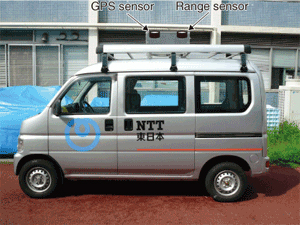

Нещодавно розроблене обладнання складається з вимірювального автомобіля із датчиком дальності та датчика GPS (системи глобального позиціонування), встановленого на його даху (рис. 2). За допомогою цих датчиків обладнання може автоматично вимірювати висоту кабелю в міру руху автомобіля одночасно отримуючи інформацію про місцезнаходження (широту і довготу). Він також може записувати результати до картографічної бази даних.

Мал. 2. Вимірювальне устаткування.

Це обладнання виконує безпечні та точні вимірювання з використанням ультразвукових хвиль при русі автомобіля зі швидкістю до 40 км/год і може вимірювати кабелі, що перетинають дорогу, висотою до 5 м. Результати вимірювань автоматично відображаються на цифровій карті та записуються разом із відеозображеннями, знятими під час руху автомобіля. Після проведення вимірювань за бажанням доступні відображення маршруту, пошук даних та інші функції (рис. 3). Деякі приклади знімків екрана, зроблених усередині автомобіля, показано на рис. 4.

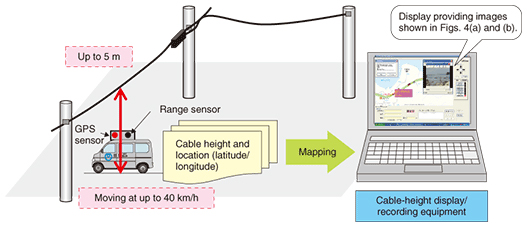

Мал. 3. Концепція вимірювань, виконаних із використанням нового обладнання.

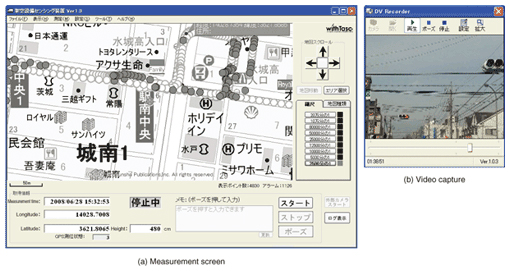

Мал. 4. Розвиток технологій.

На екрані вимірювань у лівому нижньому куті відображається час вимірювання, довгота, широта та висота, а також відзначається маршрут, пройдений транспортним засобом, на цифровій карті. Як показано на рис. 4(а), карта включає як зелені кружки (тут показані білими), так і червоні кружки (темні). Зелений кружок вказує на те, що вимоги висоті дотримані, а червоний кружок вказує на місце, де повітряний кабель не відповідає вимогам по висоті. Однак, оскільки крім повітряних кабелів (наприклад, дерев) також відображаються висоти інших об'єктів, транспортний засіб обладнано відеокамерою, що дозволяє працівникам визначити, чи об'єкт, що дійсно розглядається, є повітряним кабелем (рис. 4(b). ). Зображення представлені на рис. 4(а) та (б) відображаються на рідкокристалічному дисплеї (аналогічно екрану персонального комп'ютера). Їх також можна направити назад до офісу для перевірки місць, де висота кабелю недостатня.

3. Плани на майбутнє

Завершено розробку представленого обладнання для вимірювання висоти кабелю з метою ефективного виявлення повітряних кабелів, що проходять на недостатній висоті. NTT EAST просувається вперед з розгортання цього обладнання у всіх префектурах, які вона охоплює, з переконанням, що воно зробить значний внесок у забезпечення безпечних, надійних та надійних об'єктів.
