Якими приладами вловити ці зворотні втрати

Магазин Gtest(R) пропонує широку номенклатуру кабельних тестерів за посиланням наприкінці цього Розділу, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур. Також рекомендуються статті для подальшої самоосвіти

Процедура тестування OTDR та кабельним тестером зворотних втрат оптичного волокна

Для тестування зворотних втрат за допомогою рефлектометра або кабельного тестера з функцією рефлектометра необхідно використовувати стартовий та хвостовий шнури, які дозволяють виміряти коефіцієнт відображення першого та останнього роз'єму, щоб їх можна було включити у загальний вимір зворотних втрат. Довжини пускового волокна та хвостового шнура також необхідно виключити з вимірювань шляхом компенсації. Рефлектометри, такі як OptiFiber™ Pro, легко налаштувати: достатньо вибрати тип волокна та межі тестування, а потім встановити компенсацію запуску.

При використанні рефлектометра тестування виконується у двох напрямках, оскільки відбивна здатність конкретних роз'ємів та з'єднань залежить від напрямку тестування. Навіть якщо два з'єднані волокна відносяться до одного і того ж типу, волокна можуть мати невеликі відмінності та різні коефіцієнти зворотного розсіювання, що може призвести до відображення більшої кількості світла після з'єднання, ніж до з'єднання.

Рефлектометр відображає відбите і назад розсіяне світло у вигляді кривої, яка графічно відображає характеристики оптоволоконної лінії. Досвідчені користувачі OTDR зазвичай можуть розпізнавати події відображення для пускових шнурів, роз'ємів, механічних з'єднань, зварних з'єднань, волокон, що не збігаються, і кінця лінії зв'язку. Проте не кожен є експертом із аналізу слідів. OptiFiber Pro має розширену логіку, яка автоматично інтерпретує трасування та надає «EventMap» (Карта Події), яка вказує розташування та відбивну здатність роз'ємів, з'єднань та аномалій.

Приклади Події та Трасування результатів OTDR на Оптичному Рефлектометрі

Поворотні втрати у міді

Поворотні втрати також є параметром продуктивності кабельних систем із мідною витою парою. Ключовою відмінністю є той факт, що зворотні втрати в мідному дроті змінюються в залежності від частоти сигналу - по суті, це вважається виміром шуму і, отже, гірше на високих частотах. Наприклад, максимально допустимі зворотні втрати для категорії 5e, зазначеної для 100 МГц, становлять близько 16 дБ, а категорії 6A, зазначеної для 500 МГц, — всього 8 дБ. Пам'ятайте: що вище число, то краще зворотні втрати. У мідних кабелях занадто великі зворотні втрати можуть збільшити перехресні перешкоди, спотворити сигнали та призвести до збільшення частоти помилок біта.

Причини зворотних втрат у мідних кабельних системах

Поворотні втрати в мідних кабельних лініях спричинені невідповідністю імпедансу, яка може виникнути між компонентами або незначними змінами імпедансу за довжиною кабелю. Ось чому виробники засобів зв'язку прагнуть проектувати свої вилки та роз'єми з узгодженим імпедансом, а виробники кабелів прагнуть вимірювати та контролювати однорідність протягом усього виробничого процесу. Поворотні втрати також можуть бути спричинені перекручуванням або пошкодженням кабелів або неправильним методом підключення, наприклад, додатковим непотрібним розкручуванням пари в точках підключення. Іншою потенційною причиною зворотних втрат у мідних кабелях є вода у кабелі.

Як перевірити зворотні втрати в мідних кабельних системах

Оскільки зворотні втрати змінюються залежно від частоти, вони тестуються у всьому діапазоні частот для цієї програми. Наприклад, у каналі категорії 5e зворотні втрати тестуються в діапазоні від 1 до 100 МГц. Для категорії 6А випробування проводять у діапазоні від 1 МГц до 500 МГц. Серія тестерів Fluke Networks DSX CableAnalyzer™ автоматично тестує кожну пару на кожній частоті в залежності від програми, що тестується, і відображає результати по всій частоті, як показано нижче.

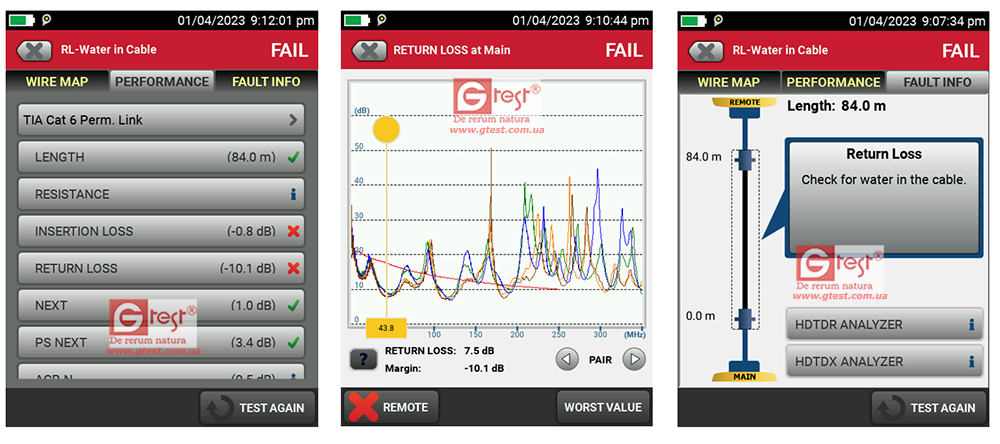

Приклади результатів тестування мідного кабелю, що відображаються на DSX CableAnalyzer, що показують збій зворотних втрат (ліворуч), частотний графік зворотних втрат (в центрі) та екран «Інформація про збій», на якому діагностується причина збою зворотних втрат.

Коли зворотні втрати відбуваються в одній частотній точці, а решта частот проходить із запасом, це зазвичай вказує на проблему з кабелем. Як правило, вихід із ладу всіх чотирьох пар (особливо на низьких частотах) може вказувати на неякісний кабель або наявність води в кабелі. Інтерпретація частотних графіків відмов зі зворотними втратами потребує значних знань, але ця можливість включена у функцію «Інформація про збій» у DSX CableAnalyzer. (Дізнайтеся більше про те, як виміряти та перевірити зворотні втрати в мідних системах.)

Які кабельні тестери для тестування поворотних втрат можна вважати добрими?

Незалежно від того, чи тестуєте ви оптоволокно або мідь, ключем до хорошого тестера зворотних втрат є точність.

Для сертифікаційного тестування оптоволокна вам знадобиться кабельний тестер, який підтримує тестування OTDR (наприклад, NF-8601S) з можливістю тестування багатомодових та одномодових волоконно-оптичних ліній на різних довжинах хвиль та відповідно до галузевих стандартів або меж користувача тестування. Крім того, можливість легко налаштувати тестер і автоматично інтерпретувати рефлектограму за допомогою графічної карти, що показує розташування подій відображення, може мати велике значення для більш ефективного усунення несправностей.

OptiFiber™ Pro входить до сімейства модульних продуктів для сертифікації кабельних систем Versiv™ і є високоточним рефлектометром, що забезпечує зручність використання без громіздких і складних функцій для інженерів корпоративних мереж та монтажників кабелів як у корпоративних середовищах, так і в середовищах OSP.

OptiFiber Pro підтримує хмарне керування результатами LinkWare™ Live, може бути легко оновлено останньою версією вбудованого програмного забезпечення для підтримки нових програм і підтримується комплексним планом захисту з цілодобовою технічною підтримкою.

Для сертифікаційних випробувань міді важливо вибрати тестер, який незалежно сертифікований технічно кваліфікованою лабораторією, на відповідність вимогам точності TIA та IEC для кабелів, які ви збираєтеся тестувати. Наприклад, для тестерів категорії 6A TIA/класу EA IEC потрібна точність рівня IIIe. Для максимальної гнучкості та високої точності вимірювань виберіть тестер з точністю TIA Level 2G або IEC Level VI. Тестер повинен мати можливість сертифікувати працездатність усіх категорій кабелів та поточних програм. Він повинен показувати результати за всіма параметрами за всіма чотирма парами кабелю, включаючи зворотні втрати. (Варто також пам'ятати, що Alien Crosstalk є частиною стандарту, тому наявність тестера, який його вимірює, неоціненна в тих поодиноких випадках, коли це потрібно.) Нарешті, тестер з діагностичними можливостями може скоротити час, необхідний усунення причин несправності. зворотні втрати. Серія сертифікаційних тестерів мідних проводів DSX CableAnalyzer відповідає всім цим вимогам і є частиною платформи Versiv (як і OptiFiber Pro), підтримує LinkWare Live, дозволяє легко оновлювати вбудоване програмне забезпечення та підтримується комплексним захистом

Висновки

Якщо ваша команда працює як з оптоволоконними, так і з мідними кабелями, шукайте тестер, який може виконувати обидва типи тестування через один і той же інтерфейс користувача, що може значно скоротити час навчання і ймовірність помилок. Програмне забезпечення для складання звітів та архівування, яке підтримує результати мідних та оптоволоконних кабелів, заощадить ще більше часу — і Versiv також відповідає цим вимогам, пропонуючи єдиний інтерфейс для сертифікації мідних проводів, а також випробувань OLTS і OTDR (і навіть перевірки торцевої поверхні) . Versiv дозволяє вказати всі чотири типи тестів як частину одного проекту, гарантуючи, що тести не будуть пропущені помилково. А для складання звітів LinkWare надає єдину платформу для всіх цих тестів як у версії для ПК, так і хмарної версії.
