Вирішення проблем з портами Ethernet за допомогою кабельного тестера NF-8601S

Магазин Gtest(R) пропонує широку номенклатуру кабельних тестерів за посиланням наприкінці цього Розділу, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур. Також рекомендуються статті для подальшої самоосвіти

Як виправити непрацюючий порт Ethernet на стіні

У здоровому глузді домашній Ethernet завжди швидше і стабільніший за бездротову мережу Wi-Fi. Ось чому люди досі віддають перевагу Ethernet з кабелями та портами. Незважаючи на продуктивність Ethernet, деякі не можуть насолодитися високою швидкістю та гарною стабільністю. Це відбувається, коли порти Ethernet у стіні не працюють. Проблеми з портом Ethernet засмучують, але не бійтеся. Щоб виправити це, вам не потрібні глибокі знання. Це докладний посібник проведе вас через всі етапи, як змусити порти Ethernet працювати в найкоротші терміни.

Зміст:

• Швидка діагностика: чому порт Ethernet у стіні не працює

• Рішення: як виправити непрацюючий порт Ethernet у стіні

Чому порт Ethernet у стіні не працює?

Професіонали можуть визначити причину, через яку порт Ethernet не працює. Але це складно для людей, які мають мало навичок та інструментів.

Загалом існує 4 причини, через які порт Ethernet не працює:

• Розімкнений ланцюг: пристрій вимкнено від комутатора Ethernet або маршрутизатора;

• Перетин: неправильне підключення настінного порту Ethernet;

• Коротке замикання: якщо відповідний порт комутатора Ethernet не працює, порт у стіні не працюватиме;

• Коротке замикання: кабель з'єднує настінний порт Ethernet та комутатор. А десь трос порвався чи заіржавів. Як дізнатися?

Як визначити, чи є причиною несправності порту Ethernet у вашому конкретному випадку? Пропонуємо вивчити певні діагнози, які можна швидко виявити.

Порада: Як працює порт Ethernet на стіні?

Дозвольте пояснити це тим, хто не має поняття, як працює порт Ethernet.

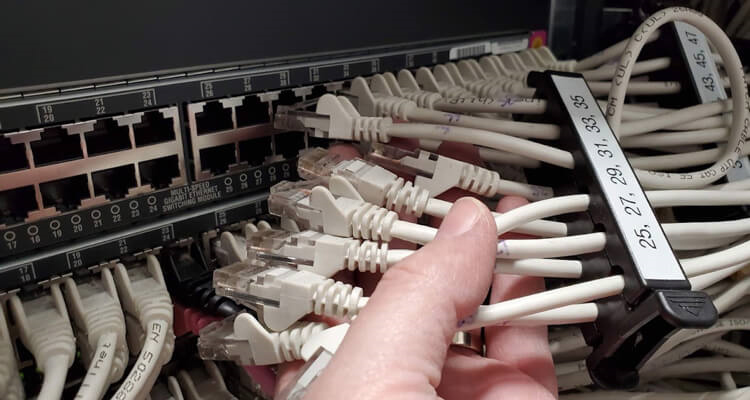

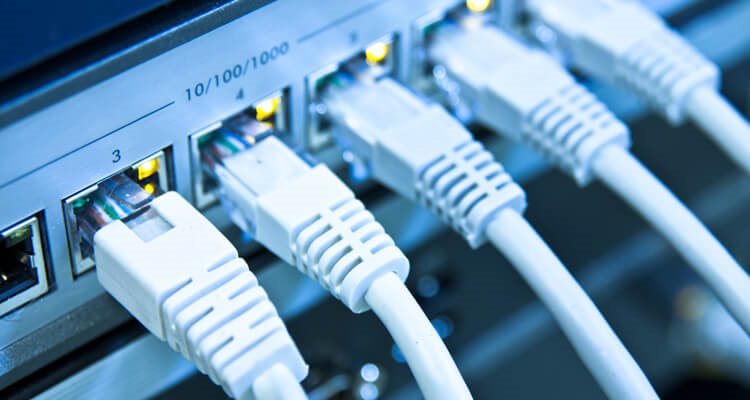

• Усі сигнали надходять від працюючого Ethernet-комутатора або маршрутизатора. У пристрої є кілька роз'ємів Ethernet.

• Щоб кабель Ethernet працював у будинку, ми змонтуємо додаткові порти на стінах.

• Потім скористайтеся мережевим кабелем для підключення роз'єму та настінного порту.

• Потім підключіть телевізори або комп'ютери до настінних портів.

Як визначити причину неробочого порту Ethernet?

Важливо знати причину несправності порту Ethernet. А якщо ні, то ми не зможемо застосувати правильний метод, щоб зробити його функціональним. Ознайомтеся з наведеними нижче методами і почніть діагностику зараз.

Перевірте з'єднання кабелю

Перевірте маршрутизатор чи комутатор. Переконайтеся, що всі кабелі правильно вставлені в гнізда.

Перевірте кабельне проведення настінного порту.

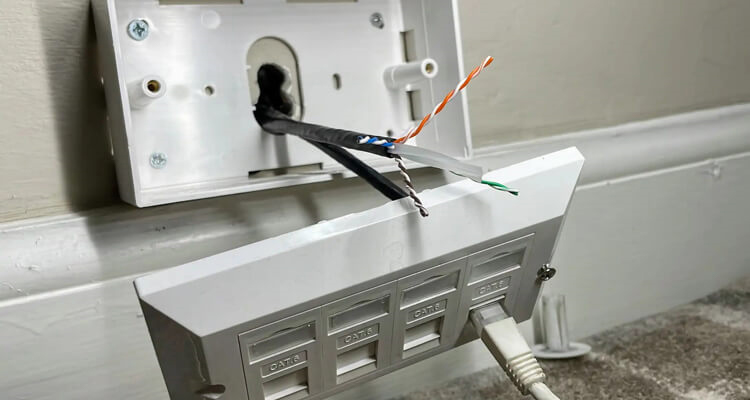

Зніміть кришку з порту Ethernet у стіні та переконайтеся у правильності проводки. (Перевірте стандарти T-568B та T-568A для проведення кабелю Ethernet RJ45)

Знайдіть пошкодження на кабелі

Це складно, оскільки підключений кабель знаходиться у стіні. Вам доведеться відключити його від комутатора та настінного порту. Витягніть його зі стіни та огляньте на предмет пошкоджень. Спробуйте інший порт або комутатор Якщо це апаратна помилка, можна визначити її, підключивши кабель до іншого роз'єму або перемикача (або маршрутизатора).

Використовуйте Ethernet-тестер і кабель Давайте проігноруємо всі складні діагнози, наведені вище. Як окремі люди ми навряд чи зможемо визначити правильний порт Ethernet серед десятків з них. Не кажучи вже про те, що нам потрібно перевірити справність проводки та працездатність вимикача. Але за допомогою інструмента для тестування Ethernet та кабелів можна швидко та легко провести діагностику. Це те, що мережеві інженери будуть використовувати для перевірки, обслуговування та ремонту Ethernet та кабелів.

Початківцям спробуйте NOYAFA NF-8601S, щоб уникнути складного процесу вибору. Це зручний та доступний інструмент для тестування.

Основна інформація про Ethernet-тестер NOYAFA NF-8601S

NF-8601S, вироблений провідним виробником у галузі – NOYAFA, може допомогти вирішити будь-які проблеми з мережею будинку чи в офісі. Просто підключіть кабель і інструмент проведе тестування і незабаром повідомить вам результат. Це багатофункціональний тестер із 8 функціями:

• Перепрошивка портів: знайдіть порти на маршрутизаторі або комутаторі. Це допомагає з'ясувати, якому гніздо комутатора відповідає настінний порт Ethernet.

• Зіставлення: перевірте цілісність кабелю. Новачки можуть підключити кабель до NF-8601S для перевірки. Немає необхідності висмикувати кабель зі стіни.

• Сканування: знайдіть цільовий мережний кабель у джгутах або іншій кімнаті. Якщо порт не підключений до комутатора Ethernet, ця функція допомагає нам знайти загублений кабель.

• Вимірник TDR: вимірює довжину кабелю та відображає місце обриву дроту. При поломці кабелю ми можемо дізнатися про його параметри і купити новий відповідний кабель на заміну.

• Тест PoE та Ping: визначення інформації та стану роз'єму Ethernet. Це та сама функція, яка допомагає визначити несправний порт або Ethernet комутатор.

Тепер дозвольте показати вам, як швидко та легко можна діагностувати непрацюючий настінний Ethernet-порт за допомогою NF-8601S.

Перевірте порт Ethernet на стіні за допомогою NF-8601S.

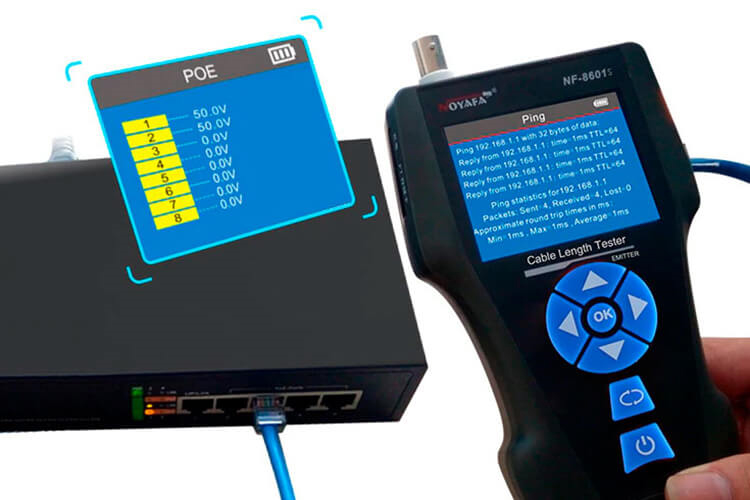

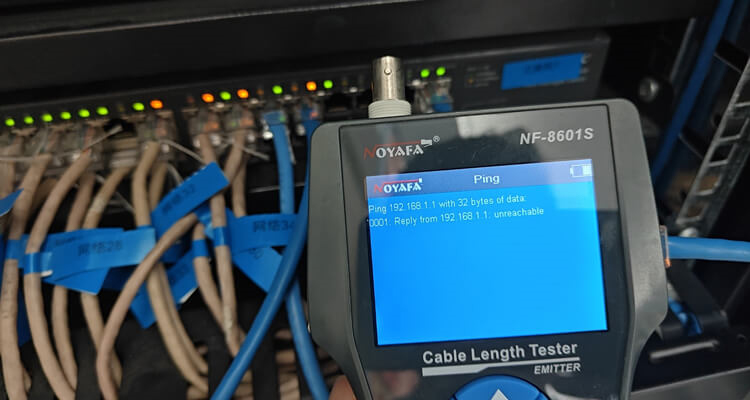

Крок 1. Перевірте комутатор Ethernet Для початку переконайтеся, що комутатор Ethernet працює нормально. Запустіть NF-8601S. Підключіть мережевий кабель RJ45 (він знаходиться в упаковці) до гнізда PoE/Ping пристрою-емітера NF-8601S. Підключіть інший кінець кабелю до будь-якого роз'єму перемикача. Запустіть Ping тест. NF-8601S скоро повідомить вам IP-адресу, швидкість та іншу інформацію про цей роз'єм Ethernet.

Якщо ви бачите знак помилки на екрані, це гніздо прослуховується. Повторіть процедуру для всіх роз'ємів перемикача. Переконайтеся, що всі гнізда Ethernet працюють.

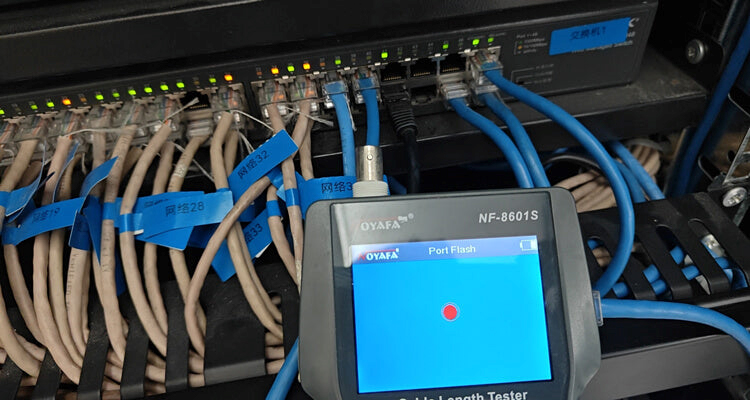

Крок 2. Перевірте з'єднання Давайте подивимося, чи підключений настінний порт до комутатора Ethernet. Підключіть кабель RJ45 до настінного порту та роз'єму PoE/Ping на NF-8601S. Запустіть режим Port Flash. NF-8601S буде відображати миготливе світло на своєму екрані. Підійдіть до комутатора і знайдіть порт, що випромінює таке ж світло. Це можна визначити за кольором та частотою світлового випромінювання.

Якщо там немає миготливого світла, тут дві ситуації: Кабель не підключений; Щось не так з кабелем, зламана чи неправильна проводка.

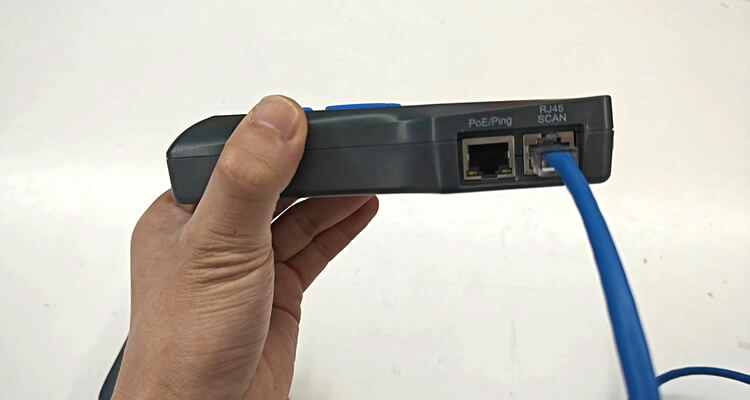

Крок 3. Знайдіть цільовий кабель Знайдіть усі відключені мережеві кабелі навколо комутатора. Якщо він є, вставте його в гніздо. Якщо кілька мережних кабелів, спробуйте наступне: Залишіть кабель RJ45 підключеним до настінного порту. Від'єднайте інший кінець гнізда PoE/Ping до гнізда сканування RJ45 на NF-8601S.

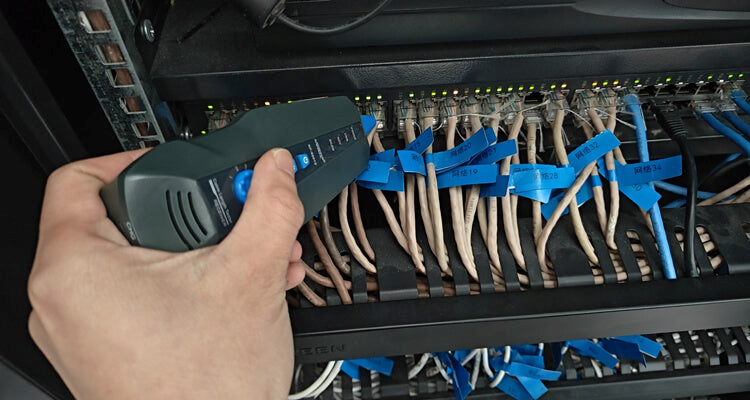

Вийміть пристрій-приймач і увімкніть його. Торкніться щупом до від'єднаних кабелів навколо перемикача. Якщо чутно звуковий сигнал, це цільовий кабель. Підключіть його до комутатора Ethernet.

Якщо жоден з кабелів не видає звуковий сигнал, то тут є дві можливості:

• Кабель не працює;

• Неправильно підключено настінний порт.

Крок 4. Перевірте проводку настінного порту. Зніміть кришку та відкрутіть настінний порт Ethernet, щоб відкрити внутрішню частину. Тут ви зіткнетеся з двома випадками:

• Немає дроту.

• Неправильне підключення. Під час прокладання мереж інженери можуть забути підключити дроти до порту. Або вони могли підключити кабелі у робочому порядку, що призвело до непрацездатного порту.

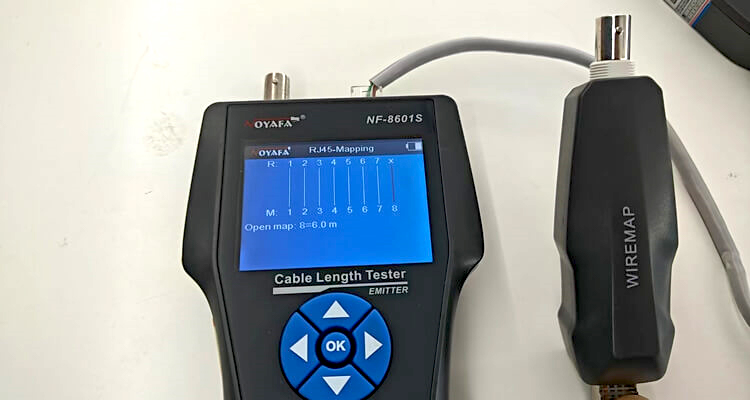

Крок 5. Перевірте та виміряйте кабель Якщо є дроти, витягніть шнур та підключіть інший кінець до пульта NF-8601S. І використовуйте кабель RJ45 для підключення пристрою Emitter до порту. Запустіть схему проводки та подивіться, чи є якісь проблеми з проводкою. Потім NF-8601S повідомить вам, чи є в цьому кабелі будь-які помилки короткого замикання, урвища, перетину або поділу.

Потім запустіть вимір довжини та подивіться, де знаходиться помилка. І що ще важливо, дізнайтеся про довжину цього кабелю і купіть новий на заміну.

Підбиття підсумків: Судячи з описаних вище кроків, це може здатися складним. Але якщо ви дотримуватиметеся інструкцій, ви зможете визначити причину за лічені хвилини. І якщо вам пощастить, ви не пройдете всіх етапів.

Тепер придбайте NF-8601S для швидкої діагностики домашнього порту Ethernet.

Як виправити непрацюючий порт Ethernet у стіні

Найважча частина позаду. Після того, як ми розкриємо причину, способи забезпечити працездатність цього Ethernet порту стануть простими.

Спосіб 1: застосувати до іншого роз'єму Ethernet або комутатора. Якщо роз'єм Ethernet на комутаторі не працює, підключіть кабель до іншого роз'єму. Але якщо весь Ethernet-пристрій не працює, краще купити новий.

Спосіб 2. Підключіть кабель. Якщо кабель не вставлено в комутатор Ethernet, метод простий. Підключіть кабель до будь-якого гнізда Ethernet на пристрої.

Ваш настінний порт працюватиме.

Спосіб 3. Замініть зламаний мережевий кабель При неправильній проводці або пошкодженні кабелю замініть кабель замість повторної проводки. Перемонтувати набагато складніше, якщо у вас нульові знання. Тим не менш, якщо ви хочете спробувати, спробуйте:

Від'єднайте кабель від порту та роз'єму.

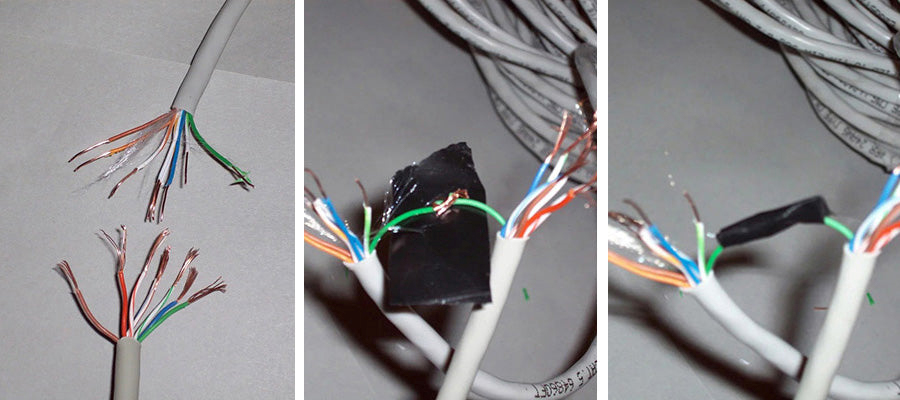

Ситуація 1. Починіть зламаний кабель мережі. Якщо кабель пошкоджено, знайдіть точку розриву. Розділіть трос навпіл з місця. Потім зніміть ізоляцію з обох кінців. На кожному кінці з'являються по 8 тонших дротів.

Продовжуйте знімати ізоляцію 16 дротів. Скрутіть разом два дроти з покриттям одного кольору. Повторіть це 8 разів. Усі дроти щільно з'єднані. Обмотайте кожну пару скручених дротів ізолентою. Вставте кабель назад.

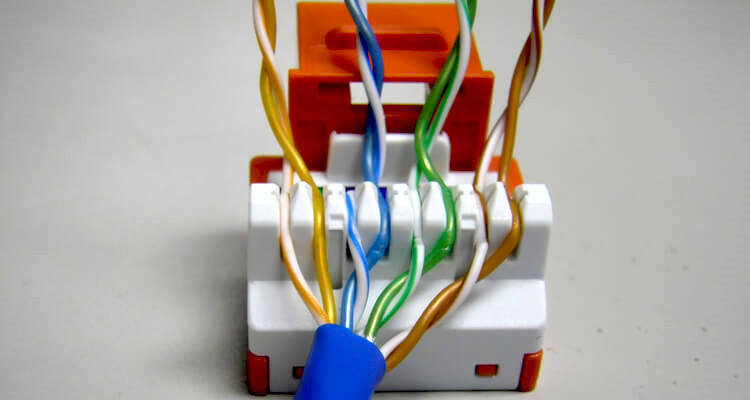

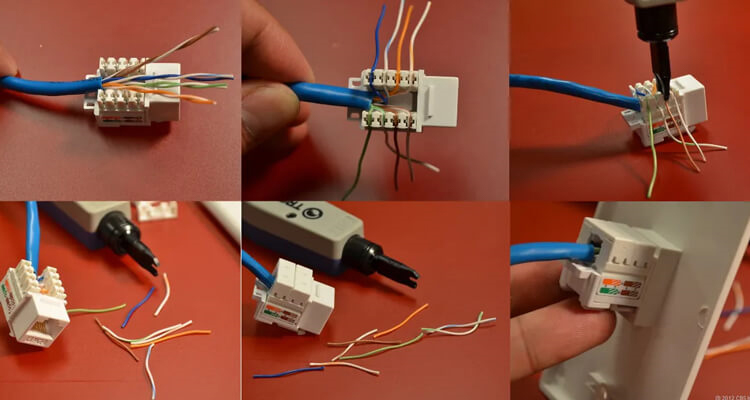

Ситуація 2: Коли кабель перетнув дроти, зніміть кришку з порту Ethernet у стіні. З'являються дроти. Вам потрібно змінити порядок зараз. Є два замовлення на два стандарти Ethernet: T568A та T868B. Використовуйте NF-8601S для запуску тесту PoE на маршрутизаторі або комутаторі. Ви дізнаєтесь стандарт за одну секунду.

Міцно закріпіть дроти у штирях у правильному порядку. Встановіть кришку назад.

Головна порада: найміть професіонала

Це дорого, але на 100% ефективно та просто. Навіть якщо ви з'ясуйте причину поганого порту Ethernet у стіні, знайти рішення може бути складно. Особливо коли вам потрібно замінити мережний кабель або перепризначити порт. Хоча після того, як ви запишетесь на прийом, технічному фахівцю може знадобитися день чи два, щоб приїхати до вас для ремонту. Але це заощаджує багато зусиль.
