КАТАЛОГ ОБЛАДНАННЯ 2008: КОНТРОЛЬНО-ВИМІРЮВАЛЬНІ РІШЕННЯ ДЛЯ ВІДЕОВИРОБНИЦТВА ТА ТЕЛЕБАЧЕННЯ. ЧАСТИНА 2

Система тестування MPEG серії MTS400

Можливості та переваги

• Найшвидші в галузі функції аналізу скорочують час діагностики, прискорюють розробку, оцінку, впровадження та діагностику систем та послуг Цифрового ТБ та IPTV наступного покоління
• Широкий набір інтерфейсів і аналітичних функцій дозволяє аналізувати проблеми в будь-якій точці мережі, лінії передачі (рівень РЧ або IP) або обробка контенту (рівень транспортного потоку)
• Вбудовані функції перехресного аналізу рівнів MPEG/IP та журнал реєстрації подій дозволяють створити одноприладове рішення, що скорочує час діагностики
• Функції відтворення дозволяють створювати сигнали, що впливають, із заданими характеристиками і імітувати багатосесійні IP з'єднання для оцінки поведінки тестованої мережі або пристрою
• Технологія CaptureVu™ захоплює і аналізує системні події в режимі реального часу або відкладеного часу, що дозволяє вирішувати складні проблеми, що рідко виникають і складні, недоступні традиційним аналізаторам.
• Інноваційний інтерфейс користувача допомагає вирішувати складні завдання навіть новачкові
• Широкий та глибокий аналіз старих та нових стандартів компресії, включаючи MPEG-2, MPEG-4, H.264, VC-1, 3GPP
• Функції декодування мініатюрних зображень H.264, аналізу буфера та мультиплексування утворюють найбільш потужний набір засобів для створення та аналізу транспортних потоків з контентом у форматі H.264 через необхідність підтримки переходу від технології MPEG-2 до H.264
• Можливість налаштування скриптів підтримує найширший діапазон діючих та розроблюваних стандартів DTV
• Функції аналізу та запису відео по IP та РЧ сигналів з перехресною, корельованою за часом сигналізацією та протоколюванням помилок рівнів IP, РЧ та ТП

MTS4SA: аналіз MPEG на ПК

MTS4SA можна придбати в комплекті або як окреме програмне забезпечення, що працює автономно на комп'ютері з операційною системою Microsoft Windows. В результаті ви можете купити тільки інструменти, які вам дійсно потрібні. Ці інструменти працюють із потоками, збереженими у вигляді файлів. Є також версія аналізатора транспортних потоків (TSCA), що у реальному масштабі часу. Вона дозволяє аналізувати потоки, які у комп'ютер через інтерфейс Ethernet (IP).

Застосування

Виробники обладнання – дослідження та розробка

• Мультиплексор/ремультиплексор дозволяє гнучко створювати та змінювати тестові потоки для ще не прийнятих стандартів передачі. Можливе створення спеціалізованих потоків для автономного тестування Абонентських ТБ приставок та мультиплексорів
• Глибокий аналіз вибраних елементів транспортних потоків для підтвердження функціональності та відповідності стандартам
• Тестування та перевірка буферів Абонентських ТБ приставок
• Розробка та оптимізація кодеків

Мовні компанії та мережеві оператори

Діагностика помилок кодерів та іншого обладнання

Аналіз транспортних потоків для підтвердження правильності роботи системи та виявлення помилок на етапах встановлення та здачі в експлуатацію

Короткий огляд опцій для MTS4SA

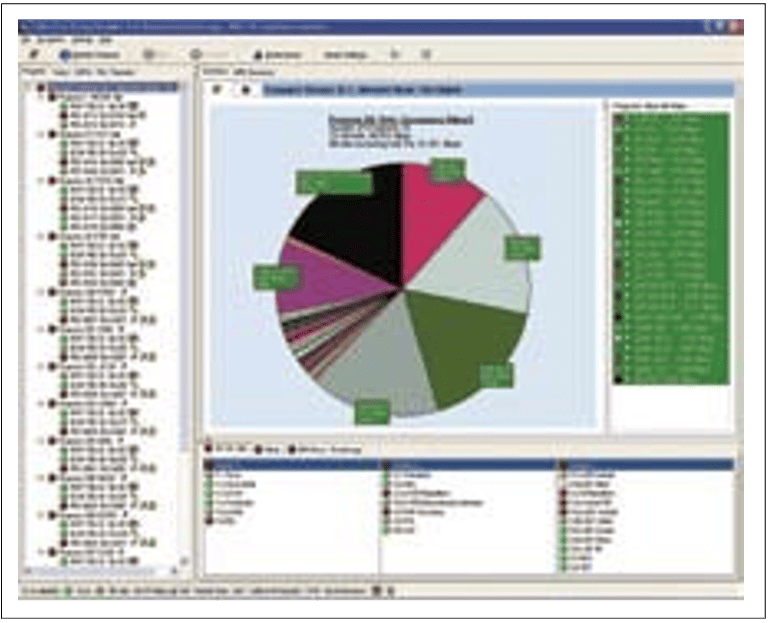

Аналізатор відповідності транспортних потоків (TSCA)

TSCA дозволяє контролювати та інтерпретувати складові транспортних потоків реального часу, а також заздалегідь записаних або синтезованих транспортних потоків з використанням найсучасніших стандартів ATSC, DVB, ISDB-S, ISDB-T та MPEG. Аналізатор орієнтований на швидку локалізацію та ідентифікацію проблем транспортного потоку з мінімальним втручанням. TSCR є версією аналізатора TSCA, що працює в режимі реального часу і обробляє транспортні потоки, що надходять в комп'ютер через порт Ethernet. Аналіз у режимі реального часу включає також перехресні корелювані за часом вимірювання, сигналізацію та протоколювання помилок з одночасним записом потоку.

Мультиплексор

Мультиплексор/ремультиплексор/демультиплексор дозволяє створювати та редагувати багатопрограмні транспортні потоки з налаштовуваною службовою інформацією SI/PSI/PSIP для потоків у стандарті DVB, ATSC, ISDB та MPEG. Можливе також мультиплексування в транспортний потік елементарних відео та аудіопотоків.

Аналізатор буфера T-STD

Визначає відповідність моделі буфера, використовуваної приймачем, і моделі, заявленої в елементарному потоці. Метод T-STD спирається значення DTS в заголовку пакетованого транспортного потоку і може використовуватися для будь-якого типу кодеків. Крім того, деякі відеокодеки, такі як MPEG-2 та H.264/AVC, можуть передавати параметри буфера елементарному потоці. Аналізатор буфера перевіряє відповідність потоку моделі T-STD. (Метод перевірки H.264/AVC HRD наведено в описі MTS4EA.)

Аналізатор пакетованих елементарних потоків (PES)

Аналізатор PES аналізує заголовок, пов'язаний з кожним пакетом PES, оскільки він містить декодовані та представлені тимчасові мітки (DTS та PTS) для вкладеного елементарного потоку. Крім того, він може перевіряти відповідність заголовка PES стандартам MPEG, DVB та ATSC.

Аналізатор елементарних потоків (ES) MPEG-2

Дозволяє аналізувати і переглядати зображення, що рухається в потоці PES, і виконувати повний набір складних тестів на нижніх рівнях елементарного потоку всередині транспортного потоку. Крім того, він може аналізувати та відображати різні розширені медіаформати, пов'язані з елементарними потоками, включаючи приховані субтитри (Closed Caption) ATSC, субтитри DVB та телетекст.

Карусельний аналізатор

Аналізує каруселі, що відповідають стандартам MPEG-2, DSM-CC, DVB (включаючи MHP), DTT (MHEG-5) або ARIB.

Карусельний генератор

Створює карусельний контент у вихідному транспортному потоці відповідно до стандартів MPEG-2, DVB, DTT (MHEG-5) або MHP.

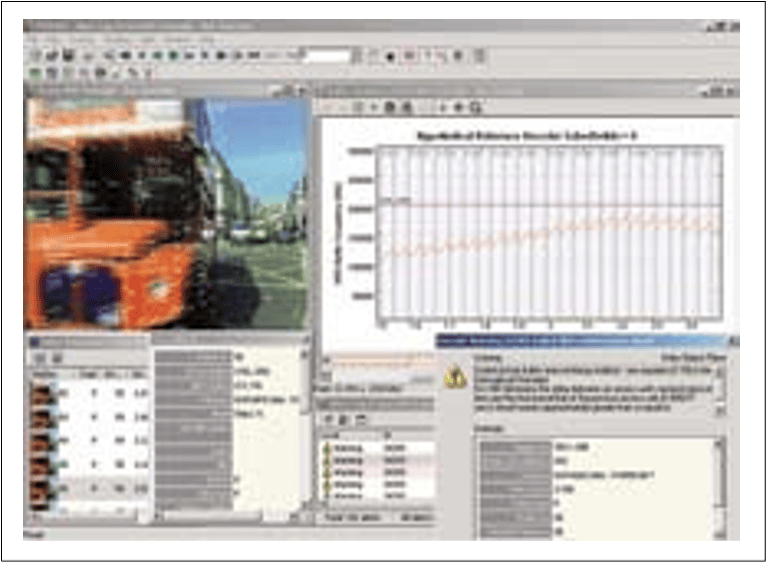

Аналізатор компресованих елементарних відеострумів наступного покоління MTS4EA

MTS4EA є потужним програмним пакетом, що працює на ПК, призначений для аналізу кодованих відео та аудіо елементарних потоків у режимі відкладеного часу. Відеостандарти, що підтримуються, включають H.264/AVC, VC-1, MPEG-2, MPEG-4 частина 2 і H.263. Аудіостандарти, що підтримуються, включають MPEG-2 аудіо, AAC і AC-3.

Застосування

Виробники обладнання

• Розробники та виробники напівпровідникових приладів

• Розробники програмних та апаратних відеокодеків
• Розробники побутових пристроїв STB, PVR, DVD для кабельного, супутникового, ефірного та IP мовлення
• Розробники обладнання для відеоконференцій та відеозв'язку
• Розробники мобільних телефонів та інфраструктури для передачі відео на мобільні пристрої

Доставка відеоконтенту

• Оцінка параметрів кодеків та обладнання, зіставлення характеристик у кабельному, супутниковому, ефірному мовленні та додатках відео по IP

Можливості та переваги

• Підтримка застарілих кодеків (MPEG-2, H.261, H.263) та кодеків наступного покоління (VC-1, H.264/AVC, MPEG-4 та 3GPP)

• Покадровий та побічний аналіз полегшує порівняння кодеків
• Графічний дисплей, що легко читається (необхідний Microsoft Excel)
• Створення файлу з детальною семантичною трасувальною інформацією для оцінки побічного трасування прийняття рішення кодером
• Декодування та аналіз компресованих відеопотоків у реальному часі та у відкладеному режимі (залежно від продуктивності ПК)
• Редагування елементарних потоків
• Вилучення елементарних потоків з транспортного потоку
• Додаткова функція вимірювання затримки аудіо щодо відео може використовуватися для аналізу та вимірювання затримки між звуком та зображенням у кодованому потоці та для виведення результатів вимірювання у графічному вигляді з точністю до 1 мс
• Додаткова функція аналізу звуку перевіряє відповідність стандартам та швидко виконує повний аналіз усіх аспектів використовуваного методу компресії.

Тестер відповідності MTS4CC

MTS4CC являє собою програмний пакет, що працює на ПК, що дозволяє відображати та аналізувати аудіо- та відеопотоки, кодовані відповідно до стандартів стиснення VC-1, .264/AVC, MPEG-4, MPEG-2 і H.263. MTS4CC перевіряє відповідність кодованих потоків стандартам компресії. Він виконує аналіз параметрів кодування потоку, але не має розширених діагностичних функцій MTS4EA.

Vclips™

Vclips™ є великим набором коротких відеокліпів, призначених для тестування відео кодерів та декодерів та визначення меж їх можливостей. Набір відеокліпів для кодерів містить несжаті відеокліпи у форматі YUV, що складаються з багатьох відеоелементів, і створені так, щоб створити для кодера максимально несприятливі умови. Набір відеокліпів для декодерів містить відеокліпи, стиснуті відповідно до різних стандартів компресії, які призначені для тестування відеодекодерів не тільки в граничних умовах роботи відповідно до стандарту, але й для перевірки реакції декодера на помилки кодованих бітових потоках. Чим би ви не займалися, розробкою відеокомпресорів або тестуванням характеристик різних кодеків, Vclips заощадить вам багато часу, який ви витратили б на генерацію послідовностей без його допомоги.

Застосування

• Розробка обладнання для компресії відеозображень
• Тестування характеристик різних кодеків

Можливості та переваги

• Різні розміри зображення: тестування різних розмірів зображення; Sub-QCIF, QCIF, CIF, D1, HD (720p та 1080i)
• Діагностика складних проблем: глибоке тестування, нічний час, області високої контрастності, чіткі межі, однаковість
• Області, яскраві та тьмяні кольори
• Візуальні об'єкти: люди, будівлі, автомобілі, дерева, ландшафти, хмари, вода та синтетичні об'єкти
• Рух: швидкий, повільний, одноманітний, випадковий, кілька рухомих об'єктів. А також панорамування, масштабування та поворот
• "Тестові карти": точно певний рух, яскраві кольори, тьмяні кольори, лінії, візерунки та сітки. А також мерехтіння та білий шум.

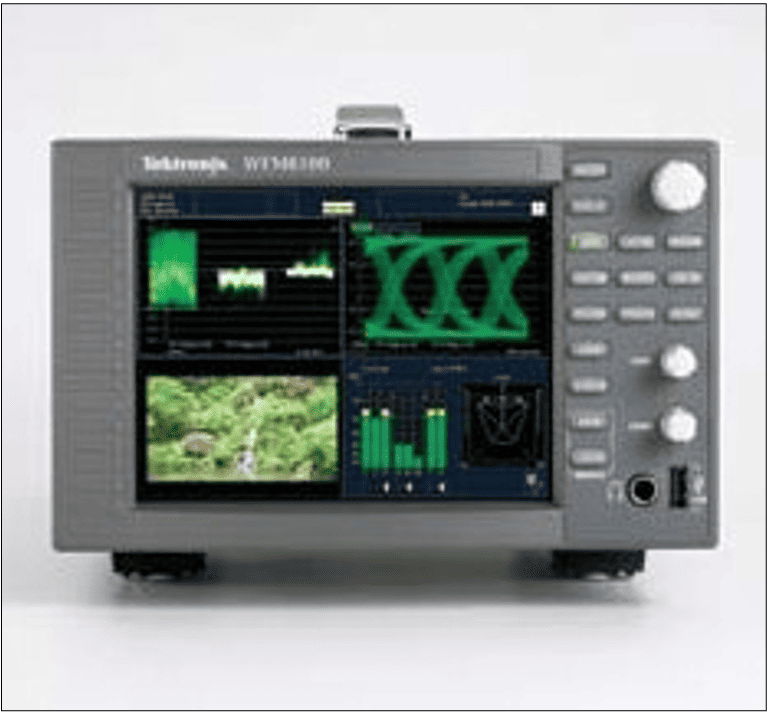

Мультистандартні мультиформатні монітори сигналів серії WFM6120, WFM7020, WFM7120

WFM6120, WFM7020 та WFM7120 дозволяють виробникам відеоконтенту контролювати якість контенту та виконувати точне налаштування. У системах доставки відеосигналу вони дозволяють операторам контролювати якість контенту та надійність системи, а також допомагають інженерам тестувати, встановлювати та обслуговувати відеосистеми. Інженери-конструктори, зайняті розробкою нового відеообладнання, використовують ці продукти для діагностики, функціональної перевірки та виробничого контролю.

Монітори сигналів цієї серії суттєво підвищують продуктивність, дозволяючи моментально контролювати та аналізувати контент на дисплеях Tektronix See and Solve™, складати звіти про помилки та виконувати прецизійні вимірювання інсталяційного та тимчасового джиттера. При цьому монітори мають такі унікальні можливості, як підтримка одиночного і здвоєного каналу 3G. Одночасний моніторинг вхідного сигналу та вимірювання затримок звуку щодо зображення дозволяє швидше та ефективніше вирішувати складні проблеми.

Застосування

• Моніторинг та перевірка відповідності у розподільчих та мовних мережах
• Контроль якості під час виробництва відеоконтенту та монтажу ТБ програм
• Кваліфікаційні випробування обладнання та діагностика в ході встановлення та технічного обслуговування відеообладнання та систем
• У поєднанні з TG700 дозволяє підганяти артикуляцію губ під фонограму та регулювати затримку звуку щодо зображення

Можливості та переваги

• Одночасна підтримка двох входів A/B розширює можливості моніторингу (опція SIM)
• Підтримка подвійного каналу для професійного відеозапису, монтажу ТВ програм та виготовлення програм (опція DL)
• Чисельне та графічне подання затримки звуку щодо зображення (опція A/V)
• Одноканальний 3G SDI інтерфейс (опція 3G)
• Вимірювання джиттера в одному каналі 3G (опція JIT)
• XGA дисплей FlexVu™ підвищує продуктивність, дозволяючи створювати сотні багатовіконних екранів (дисплеїв), що настроюються, відповідно до конкретної ситуації
• Функція захоплення відеокадрів CaptureVu™ підвищує ефективність діагностики помилок та налаштування обладнання (WFM6120 та WFM7120)
• Ексклюзивні функції відображення кольорів компанії Tektronix допомагають забезпечити сумісність контенту
• Патентовані функції відображення тимчасових співвідношень компанії Tektronix спрощують централізовану синхронізацію
• Патентований режим відображення «блискавка» компанії Tektronix ідеально підходить для коректної взаємної синхронізації каналів
• Розширені функції моніторингу помилок, звіт про стан та протоколювання помилок спрощують контроль якості зображення
• Функції вимірювання фізичного рівня SDI (опція PHY) дозволяють будувати очкову діаграму та відображати джиттер
• Глибокий аналіз цифрових даних допомагає швидко вирішувати складні проблеми якості та надійності (опція DAT)
• Унікальні функції аудіомоніторингу (опція AD) включають підтримку аудіоформатів Dolby® (опція DDE), роз'єму для навушників на передній панелі та скорочують час та трудомісткість перевірки багатоканального звуку
• Стандартні та визначені користувачем координати зони впевненої видимості допомагають уникнути помилок та переробок під час редагування та перетворення форматів
• Порт USB на передній панелі полегшує збереження та перенесення налаштувань приладу та відеоданих
• Пакет керування звуком забезпечує відображення декодованої аудіоінформації вбудованого (імбедованого) звуку
• Вимірювання тимчасових співвідношень та синхронізації відеосигналу та звуку у форматі Dolby E
• Відображення метаданих VANC Dolby
• Моніторинг гучності звуку відповідно до стандарту ITU BS.1770
• Декодування сигналів прихованого субтитрування EIA708
• Декодування телетексту
• Декодування опису активного формату (AFD), відеоіндексів та ознаки широкоекранного зображення (WSS)

ПРОДОВЖЕННЯ СЛІДУЄ…
