Флагманська серія кабельних тестерів NOYAFA

Магазин Gtest(R) пропонує широку номенклатуру кабельних тестерів за посиланням наприкінці цього Розділу, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур. Також рекомендуються статті для подальшої самоосвіти

Кабельні тестери серії NF-8601 є представниками нової генерації багатофункціональних тестерів виробництва компанії Noyafa .

Кабельні тестери NF-8601 призначені для виконання трасування прихованої проводки, селекції проводів, вимірювання довжини кабелю, пошуку обривів, замикань та інших дефектів у кабелі, PING-тестування, виконання перевірок на наявність POE та напруги в кабелі, побудови розкладки проводів у кабелі, визначення відстані до пошкоджень.

У цій серії з'явилася можливість визначати перехресні струмові перешкоди.

Модельний ряд кабельних тестерів NF-8601 складається з наступних моделей:

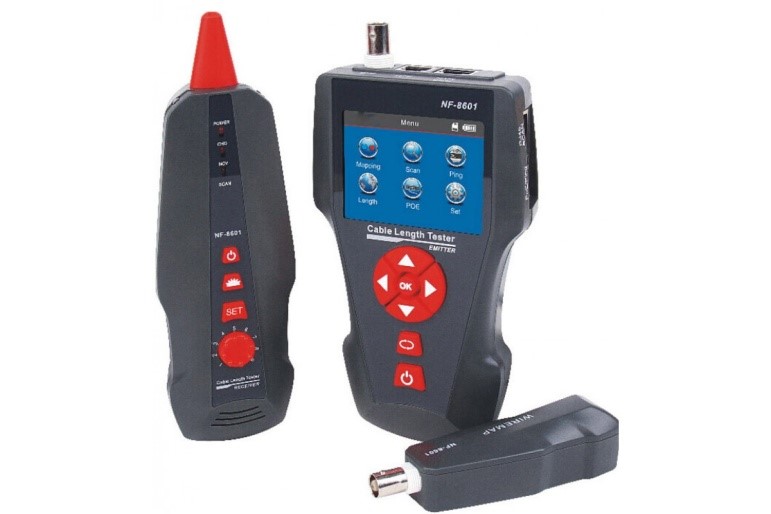

1. NF-8601 – базова модель включає стандартний комплект: основний тестер NF-8601-M, приймач NF-8601-S та дистанційний датчик NF-8601-R.

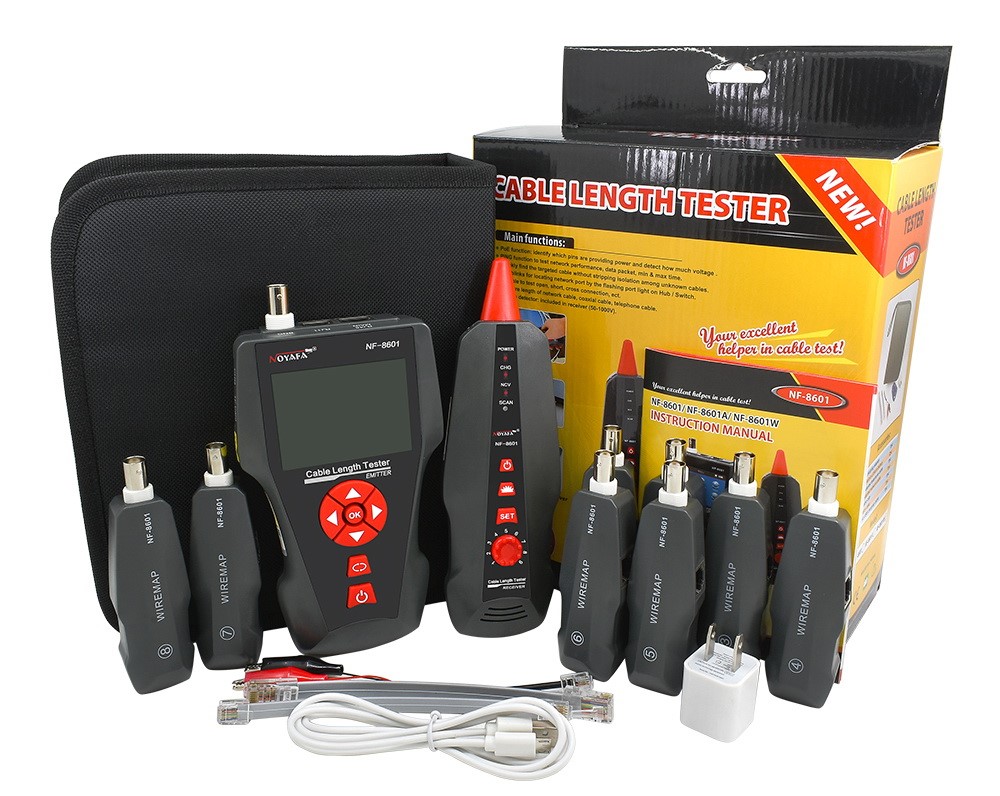

2. NF-8601W – модель з розширеними можливостями, на відміну від базової моделі для зручності роботи та скорочення часу налагодження мережі, в комплект входить вісім дистанційних датчиків NF-8601-R.

3. NF-8601S – топ модель цієї серії, основна відмінність якої від базової моделі полягає у технології вимірювання відстані до пошкодження. N F8601 - використовує ємнісний метод, а NF8601S – рефлектометричний, який забезпечує більшу точність та інформативність в аналізі характеру підтвердження кабелю.

4. NF-8601A – спрощений комплект: основний тестер NF-8601-M та дистанційний датчик NF-8601-R (без приймача NF-8601-S).

Кабельні тестери серії NF-8601 дозволяють вирішувати такі завдання:
- проведення Ping тесту в локальній мережі, в мережі інтернет;
- Автоматичне визначення та присвоєння IP адреси (DHCP клієнт);
- можливість змінювати дані пакета: кількість пакетів, довжина пакета, time out, TTL;
- Тестування PoE «живлення через Ethernet»;
- виявлення будь-яких типів провідників за допомогою генератора та радіоприймача (максимальна дистанція виявлення 2000 м);
- Вимірювання довжини кабелю: 1 - 2000 м: кручена пара, коаксіальний кабель, телефонний кабель, USB;
- Збереження результатів вимірювань кабелів та тестів PoE та Ping на карту пам'яті MicroSD;
– перевірка впливу перешкод від сусідніх фаз для вирішення проблем низької швидкості передачі даних;
- Дослідження з'єднань та кабелів:
BNC - коаксіальний кабель,
RJ45 (8P8C) - кручена пара STP/UTP CAT-5E, CAT-6E,
RJ11 - телефонний кабель,
USB-кабель;
- Перевірка на наявність обриву або короткого замикання ланцюга:
кручена пара, телефонний кабель, коаксіальний кабель, USB-кабель;
- Детальне дослідження кручений пари:
замкнуті, перевернені, пересічені та розщеплені пари, перехресні перешкоди, зворотне підключення;
- Виявлення помилок прокладки чи з'єднання.

Основні технічні характеристики :

1. Габаритні розміри:

Тестер: 173 х 92 х 35 мм,

Приймач: 183 х 58 х 35мм,

Дистанційний датчик: 106 х 32 х 30мм

2. Дисплей:

Кольоровий РК екран з діагоналлю 7,1 см, 320 х 240 пікселів (розмір зображення 60 х 45 мм).

3. Джерело живлення:

Тестер - літієвий акумулятор 3.7В, 1800мА * год;

Приймач - літієвий акумулятор 3.7В, 1800мА * год.

4. Типи кабелів, що відстежуються при трасуванні: кручена пара STP/UTP 5E, 6E, телефонний кабель, коаксіальний кабель і різні металеві проводи, що приєднуються за допомогою затискачів "крокодил" .

5. Типи кабелів, що перевіряються на несправність: кручена пара STP/UTP 5E, 6E, телефонний кабель, коаксіальний кабель та різні металеві дроти, що приєднуються за допомогою затискачів "крокодил".

6. Інтерфейси пристроїв для тестування: основний тестер: роз'єми RJ-45 (M), RJ45(S), RJ11, роз'єм BNC; дистанційний датчик: роз'єми RJ45, RJ11, роз'єм BNC

7. Вимірювання довжини:

діапазон вимірюваних довжин: 1 – 2000м;

точність вимірів: 3% ± 0,5м (при стандартах виконання кабелів AMP, CAT 5E, 6E);

точність калібрування: 2℅±0,5м (доступний об'єм внутрішньої пам'яті дозволяє завантажити до 9 наборів даних калібрування).

8. Визначення розкладки проводів у кабелі: визначення обриву, короткого замикання, зворотного перемикання, схльостування, інтерференції тощо.

9. Трасування (пошук) кабелю: пошук проблемного кабелю серед інших дротів.

10. Налаштування мови інтерфейсу та авто-відключення : можна перемикати англійську та китайську мову; оператор може встановити час автоматичного вимкнення тестера.

11. Робоча температура та вологість навколишнього середовища: -10 ºC ~ +60 ºC при відносній вологості 20% ~ 70%
