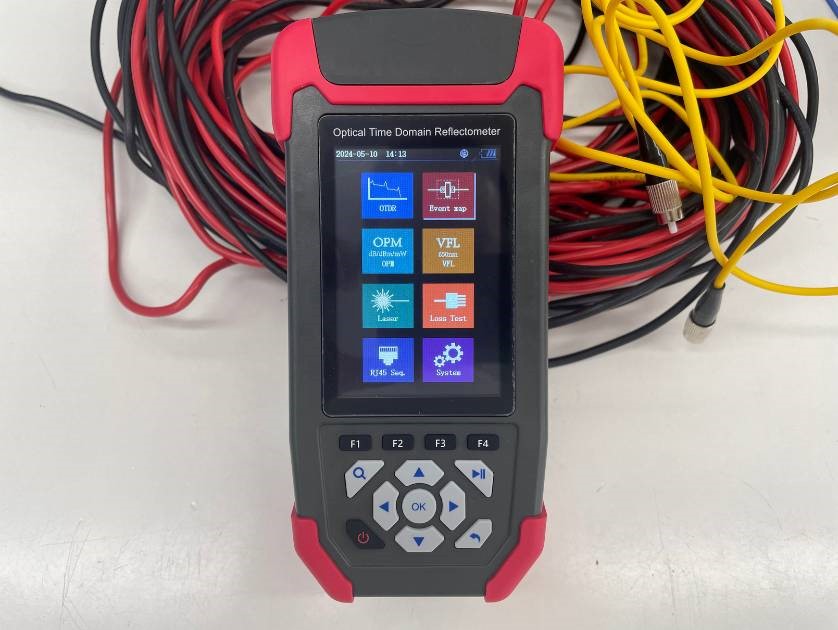

Оптична рефлектометрія із кабельними тестерами NOYAFA

Магазин Gtest® пропонує широку номенклатуру кабельних тестерів за посиланням наприкінці цього розділу, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур. Також рекомендуються статті для подальшої самоосвіти.

Комплексний посібник з OTDR-тестування: основи та найкращі практики

У сфері волоконно-оптичних систем зв'язку оптична рефлектометрія у часовій області (OTDR) є важливим діагностичним інструментом. Вона дає технічним фахівцям можливість ретельно оцінити стан та продуктивність оптоволоконних ліній зв'язку. Випромінюючи світлові імпульси та аналізуючи відбиті сигнали, OTDR-тестування дозволяє отримати важливу інформацію про довжину волокна, загасання та потенційні несправності. Мета цієї статті - заглибитись в основні принципи OTDR-тестування, наголосити на його важливості та описати покроковий процес проведення OTDR-тесту.

I. Наука, що лежить в основі тестування OTDR

Магія OTDR-тестування полягає у його здатності використовувати явище оптичного відображення у часовій області. Коли світлові імпульси поширюються по волокну, будь-які розриви, такі як зрощення, вигини або обриви, призводять до відображення частини світла назад. Пристрій OTDR надсилає у волокно серію коротких світлових імпульсів і ретельно записує час та інтенсивність сигналів, що повертаються. Ці відображення потім аналізуються для точного визначення характеристик волокна та виявлення будь-яких проблем на його шляху.

Принцип роботи OTDR при тестуванні оптоволоконних мереж

II. Важливість тестування OTDR

Рефлектометричне тестування має вирішальне значення для підтримки працездатності оптоволоконних мереж. Воно дозволяє швидко виявляти розриви, втрати на зрощеннях, втрати на вигинах та інші проблеми у волокні, допомагаючи технічним фахівцям оперативно усувати несправності та забезпечувати надійність систем зв'язку. Крім того, OTDR можна використовувати для моніторингу старіння та деградації волокон, прогнозування потенційних точок відмови та забезпечення профілактичного обслуговування.

III. Як проводити OTDR-тестування

Під час проведення OTDR-тесту зазвичай виконуються такі етапи:

1. Підготовка. Переконайтеся, що акумулятор рефлектометра повністю заряджений, виберіть відповідну довжину хвилі вимірювання (зазвичай 1310 або 1550 нм) та підготуйте необхідні оптоволоконні кабелі й адаптери.

Крок 1. Підготовка обладнання до вимірювання

2. Доступ до оптоволокна. Підключіть тестове волокно до порту рефлектометра, забезпечивши чисте та надійне з'єднання.

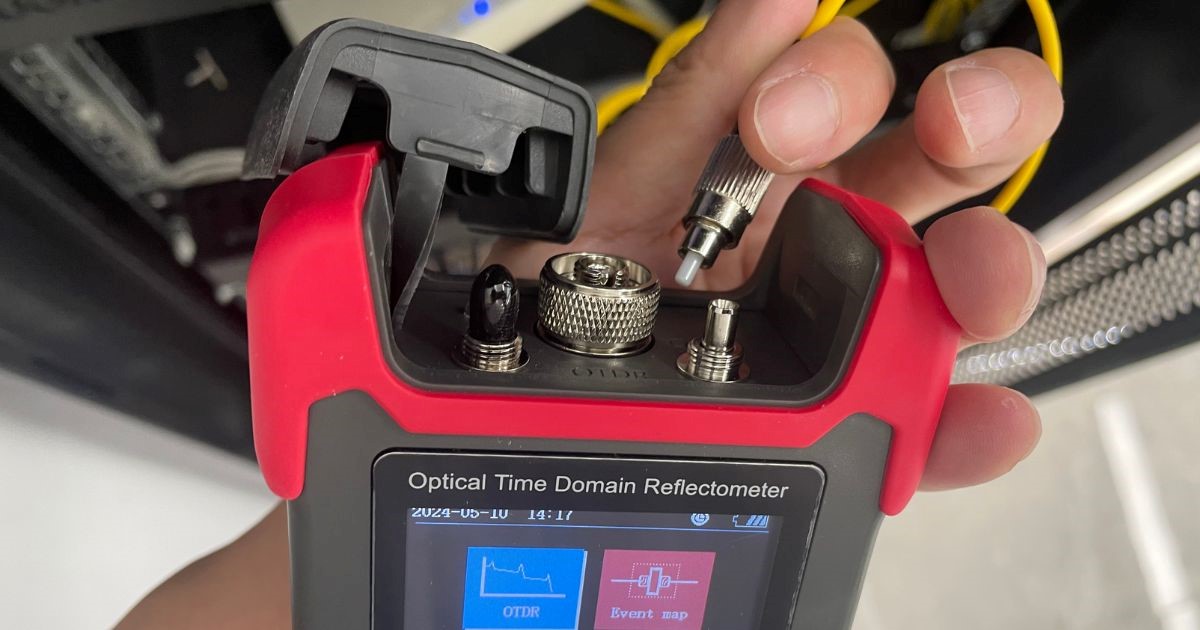

Крок 2. Підключення волоконно-оптичної лінії

3. Налаштування параметрів. Встановіть відстань тестування, ширину імпульсу та час вибірки відповідно до довжини й типу тестованого волокна.

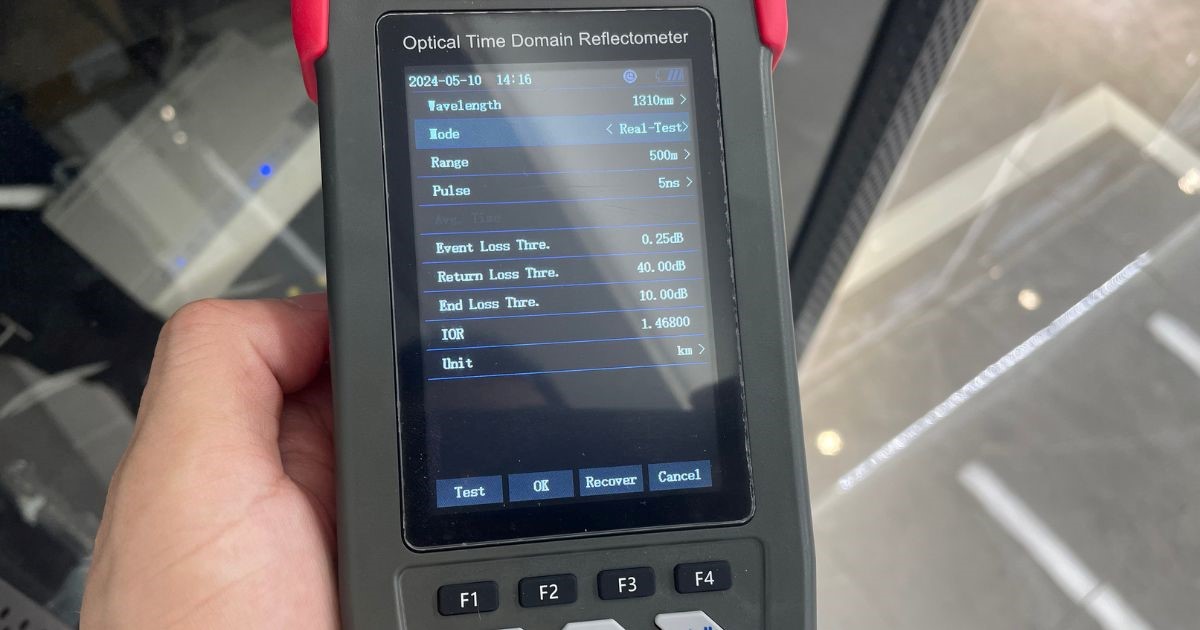

Крок 3. Налаштування параметрів вимірювання

4. Збір даних. Запустіть рефлектометр для початку тестування. Пристрій автоматично надсилатиме світлові імпульси та записуватиме відбиті сигнали.
5. Аналіз даних. Після завершення тестування перегляньте рефлектограму для аналізу довжини волокна, втрат та точок подій. Зверніть увагу на будь-які аномальні точки відображення, такі як піки або провали.

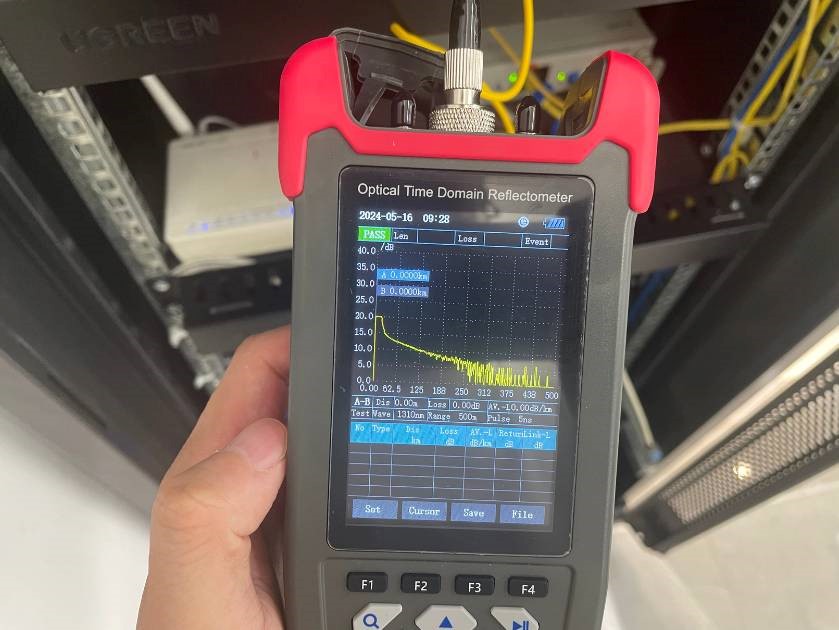

Кроки 4-5. Збір та аналіз результатів вимірювання

6. Визначення місця несправності. У разі виявлення несправностей використовуйте функцію визначення місця події для точного пошуку проблемної ділянки.

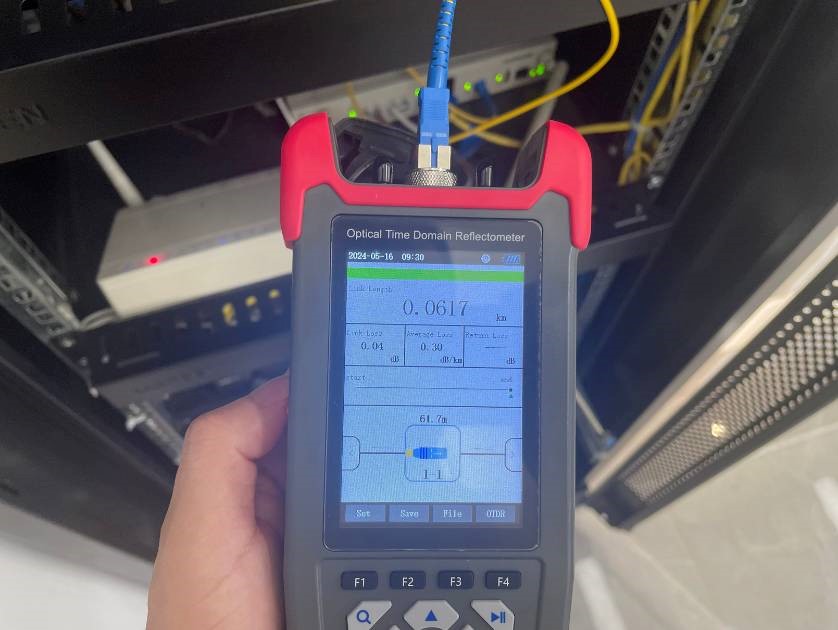

Крок 6. Визначення місця пошкодження волокна

7. Запис результатів. Задокументуйте результати випробувань та порівняйте їх з історичними даними для оцінки тенденцій у роботі оптоволоконної лінії.
8. Усунення несправності. На підставі результатів тесту виконайте необхідні ремонтні роботи, наприклад повторне зрощування волокна або заміну пошкоджених ділянок кабелю.
9. Повторне підтверджувальне тестування. Після ремонту виконайте ще один OTDR-тест для перевірки ефективності проведених робіт.

Висновок

Рефлектометричне тестування є незамінним інструментом при обслуговуванні оптоволоконних мереж, забезпечуючи швидкий і точний метод оцінки стану волоконно-оптичних ліній. Опанувавши принципи та етапи OTDR-тестування, технічні фахівці можуть ефективно діагностувати та усувати проблеми в системах оптоволоконного зв'язку, забезпечуючи стабільність і ефективність мережі. У міру розвитку волоконно-оптичних технологій удосконалюються і пристрої OTDR, пропонуючи вищу точність вимірювань та ширші можливості для обслуговування сучасних мереж.
