Автор: Jack Rebortson

Ланцюг під напругою залежить від електричних дротів.

Коли дроти в основному заховані у стінах, трубах, стелях та під землею, вони залишатимуться функціональними протягом десятиліть. Однак завжди трапляються нещасні випадки, що ушкоджують мідні дроти. Укуси щурів та інших брудних маленьких істот, волога, тепло та втома металу ушкоджують провід та відключають ланцюг. В результаті живлення не надходить на освітлення, побутові прилади та все, що встановлено на дальньому кінці.

Щоб знову увімкнути ланцюг, нам потрібно знайти обірваний провід і, можливо, визначити місце розриву. Якщо ви впевнені, ми можемо спробувати відремонтувати або замінити обірваний провід.

Всі методи та навички будуть доступні в наведеному нижче описі.

Читайте далі.

• Частина 1: Які причини обриву проводів

• Частина 2: Ознаки обриву електричного дроту

• Частина 3: Як знайти обрив дроту

• Частина 4: Як відремонтувати обрив електричного дроту

Частина 1: Які причини обриву дротів?

З часом проводи можуть зазнавати зношування або інших проблем, таких як суха гнилизна, пошкодження гризунами та ослаблені точки з'єднання, що може призвести до обривів проводів або коротким замиканням. Старі будинки особливо схильні до зносу від віку та гризунів; нові будинки, як правило, справляються з цим набагато краще через досягнення в галузі технологій.

Іноді, коли виникають проблеми з проводкою, з неї може йти дим або іскри. Іскри можуть виникати з кількох причин; одна з них полягає в тому, що дроти перегоріли через спочатку неправильний вибір цих проводів і кабелів.

Частина 2: Ознаки обриву кабелю

У разі вимкнення електроенергії можна виявити проблему з електрикою, подивившись на вимкнення. Одним із способів, яким це може статися, є відсутність напруги в розетках в одній області, але наявність живлення у всіх інших областях. Іншою ознакою може бути те, що в іншій кімнаті немає світло, але в інших місцях світло присутній справно.

Іноді, коли виникають проблеми з проводкою, з проводів може йти дим або іскри. Причиною цього може бути обрив кабелю, або неправильний вибір проводів і кабелів.

Пошкодження можуть виникати на різних ділянках мережі: подача живлення може припинятися при підключенні до точки з'єднання кабелю з розеткою або вимикачем. Також трапляються випадки, коли пошкодження можуть виникати в області між цими пристроями та розподільчою коробкою або світловим пристроєм.

Як знайти обірваний провід

Існує безліч випадків обриву електричних дротів.

Це можуть бути:

• невикористовувані та відключені на обох кінцях дроти;

• дроти, підключені на обох кінцях;

• дроти, зариті під землею або у стіні, стелі чи трубі;

• відкриті мідні дроти;

Для кожного з них ми маємо відповідні рішення для пошуку обірваного дроту. До речі, деякі методи нижче не лише знайдуть обірваний провід, а й визначать місце розриву. Отже, якщо хочете, можете спробувати відремонтувати обірваний провід будинку.

Метод 1: Знайдіть обірваний провід за допомогою тестера напруги

Тестер напруги – дуже корисний інструмент електрика. Вставивши щуп у провід, розетку чи будь-яку металеву частину електричних компонентів, ми можемо визначити наявність живлення.

Є такий тип безконтактного тестера напруги, він же є NCV. Нам не потрібно торкатися ним до ланцюга під напругою, дротом чи іншими електричними компонентами. Просто наведіть його на об'єкт. І ми можемо визначити за звуковими сигналами чи індикаторами на ньому, чи є об'єкт електричним.

Як тестер напруги допомагає знайти обірваний провід?

Електрика проходить по звичайному дроту. Як тільки провід обірвався, живлення припиниться у точці урвища. Тому, коли ми використовуємо тестер для перевірки іншого кінця дроту, жодних звукових сигналів чи індикаторів.

Цей провід обірвано.

Застереження:

Ви можете знати, що цей метод працює для підключених дротів. Тим не менш, якщо це невикористаний провід, спробуйте підключити його до ланцюга з лампочкою та вимикачем, якщо ви знаєте, як. Коли у вас немає досвіду, спробуйте інший метод, щоб знайти обірваний провід.

Дії пошуку обірваних проводів за допомогою тестера напруги

Крок 1: Купуйте тестер напруги

Якщо у вас немає такого тестера, придбайте його.

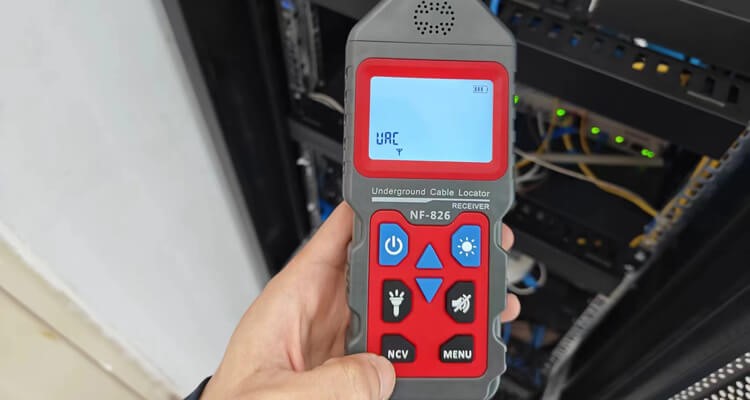

Ви можете розглянути NOYAFA NF-826. Це багатофункціональний тестер електричних дротів. Є безконтактним вольтметром, детектором обірваних проводів і цифровим мультиметром. Він перевіряє напругу, опір та струм зі 100% безпекою. Він може знайти обірвані дроти та точки обриву для вас за лічені секунди.

Додайте прилад у свій набір інструментів, ціна питання: із тридцять /сорок (+) доларів.

Крок 2: Знайдіть провід

Тепер визначте провід, який, як ви підозрюєте, зламано. Знайдіть обидва кінці.

Коли провід підключено до вимикача або розетки, зніміть кришку з коробки. Не потрібно оголювати провід. Просто переконайтеся, що він відокремлений від інших кабелів.

Якщо дротів багато, і ви не знаєте, який з них перевірити, не хвилюйтеся. Розріжте стрічку або стяжку та розділіть їх. Ми можемо перевірити ці дроти по одному.

Крок 3: Перевірте провід

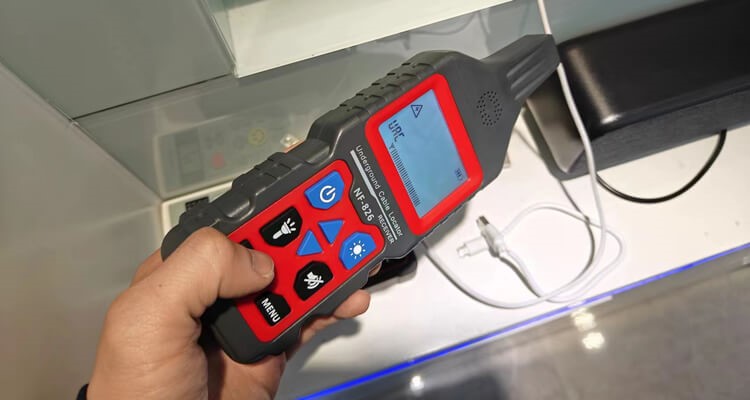

Увімкніть NF-826 та активуйте режим NCV. Наведіть зонд на обидва кінці дроту.

Коли він їсть, це означає, що через цю частину проходить струм. Якщо тестер не видає звуку під час перевірки одного кінця дроту, провід десь обірваний і електрика не може до нього дістатися.

За наявності кількох дротів:

• Наведіть тестер на провід за один раз. Обірваний провід локалізується при тестері, що мовчить, коли прилад припиняє генерувати звуковий сигнал. Іншими словами: Продовжуйте переміщати тестер уздовж дроту. Там, де припиниться звуковий сигнал, буде точка обриву.

Метод 2: Як знайти обірваний провід за допомогою мультиметра

Мультиметр – дуже ефективний спосіб перевірки цілісності дроту. Це є обов'язковим інструментом для кожного електрика.

Під час пошуку обірваного дроту мультиметр ефективний на 100%.

Підказка:

У мережі є безліч мультиметрів. Я використовую мультиметр та тестер NOYAFA NF-8509. Це універсальний інструмент для діагностики електричних, так і мережевих пристроїв. Його можна використовувати як цифровий мультиметр для перевірки опору, струму та напруги об'єктів. А також для перевірки цілісності мережевих кабелів.

Якщо вам цікаво, ознайомтеся з універсальним мультиметром та тестером NF-8509.

Давайте розглянемо кроки нижче.

Крок 1: Перевірка пробників

Цей крок для від'єднаного дроту! Не підключайте його до жодного ланцюга!

Перемкніть мультиметр у режим Ом.

Перевірте щупи, з'єднавши їх разом. Якщо значення мультиметра зміниться з I, 0 I або будь-якого вихідного значення на 0,02-0,05.

Щупи працюють нормально.

Ми перейдемо до перевірки дроту.

Крок 2: Перевірте оми (опір)

Від'єднайте провід з обох кінців. Підключіть один щуп до одного мідного кінця, а інший щуп до іншого кінця.

Якщо провід гаразд, ви побачите точне число. Це опір цього дроту.

Коли провід обірвано, значення не зміниться або зміниться на 0.

Застереження:

Ніколи не використовуйте цей метод для дротів під напругою. Незважаючи на те, що мультиметри мають захист від напруги, ми не радимо цього робити. Це ризиковано. Якщо ви хочете перевірити підключений провід, спробуйте методи 3 та 4.

Метод 3: Як знайти обірваний провід під землею або у стіні

Коли провід захований під землею або в гіпсокартоні, ми не можемо легко від'єднати та витягнути його. Нам потрібний детектор обірваних дротів. З його допомогою ми можемо знайти обірваний провід та визначити місце розриву, не руйнуючи двір чи стіни.

Тут ми використовуватимемо підземний кабельний трекер NF-826. Це ще один видатний інструмент, виготовлений NOYAFA Manufacture. Вони встановили в інструменті чіпи, що сканують, із захистом від перешкод. Це робить його швидким і точним детектором для пошуку прихованих проводів та розривів.

Підтримуючи виявлення підземних або вмонтованих у стіну проводів на глибині до 2 метрів (80 дюймів), NF-826 заощаджує ваш час на копання чи свердління. З його допомогою ми можемо знайти обірваний провід із мінімальними зусиллями.

Тепер візьміть NF-826, і почнемо шукати обірваний провід у вашому саду, під підлогою, над стелею або всередині стіни.

Крок 1: Підготуйте локатор обірваних дротів.

Підключіть затискачі до пристрою-випромінювача за допомогою кабелів-адаптерів.

Крок 2: Підготуйте провід

Вимкніть живлення дроту, який ви збираєтеся перевірити. Підійдіть до коробки вимикачів та вимкніть відповідний автоматичний вимикач.

Оголіть один кінець дроту. Ми можемо знайти вимикач, який підключається до дроту. Зніміть із нього ковпачок. Зупиніться, коли побачите мідний дріт.

Приєднайте червоний затискач-крокодил до мідного дроту. А чорний залиште на землі чи стіні.

Крок 3: Визначте обрив цього дроту.

Увімкніть обидва пристрої: випромінювач та приймач. Натисніть кнопку "Пуск" на випромінювачі, і він почне відправляти аналогові сигнали у провід.

Наведіть приймач на перемикач та почніть переміщати пристрій. Відрегулюйте напрямок залежно від гучності звукового сигналу. Що ближче, то голосніше. Звук стає тихішим при русі неправильним шляхом.

Якщо приймач подає звуковий сигнал від перемикача до підключеного пристрою (лампочка, цифровий паркан, розбризкувач тощо), провід працює на 100% нормально.

Коли ми досягаємо точки, де звуковий сигнал стає тихішим у будь-якому напрямку, крім руху назад, провід обірваний. Тобто саме тут провід обривається.

Метод 4: Як знайти обірваний провід за допомогою струмовимірювальних кліщів

Коли провід працює в ланцюзі, на допомогу приходять кліщі. Не торкаючись проводу, пристрій може визначати струми та відображати параметри на екрані. Це безпечно та просто у використанні.

Візьміть кліщі та переключіть їх у режим струму або А. Деякі моделі можуть мати постійний струм (DC) та змінний струм (AC). Виберіть режим змінного струму для домашнього ланцюга.

Натисніть на курок або кнопку відкриття, щоб відкрити затискачі вимірювача. Оберніть затискач навколо дроту. Залишіть провід у середині затиску. Краще не торкайтеся затискачами до дроту.

Якщо провід знаходиться під напругою, то вимірювальні кліщі виявлять струм і відобразять параметр.

Після того, як він переміститься в точку зупинки, струм на екрані дорівнюватиме 0.

Як полагодити зламаний електричний провід

Полагодити обірваний провід нескладно. Все, що нам потрібне:

• Знайдіть місце розриву,

• Оголіть мідні дроти,

• З'єднайте два кінці

• Додайте захист до точки з'єднання

Перш ніж ми почнемо, зробіть одну річ: ВИ ПОВИННІ ВІДКЛЮЧИТИ ПРОВІД ВІД ЖИВЛЕННЯ!

Також, для забезпечення безпеки, надягніть гумові рукавички та окуляри.

Крок 1:

Використовуйте будь-який з перерахованих вище методів, щоб знайти обрив проводу.

Якщо провід знаходиться у стіні або під землею, розбийте стіну або підлогу, щоб оголити провід.

Відріжте обірвані мідні дроти приблизно на півдюйма (1-2 см) з кожного кінця. Продовжуйте видаляти ізоляцію дротів приблизно на 1 дюйм (3 см).

Крок 2:

Скрутіть мідні дроти від зламаних кінців разом. Переконайтеся, що кріплення міцне та стійке.

Крок 3:

Обмотайте з'єднання ізоляційною стрічкою. Якщо можливо, помістіть фіксований провід у захисну трубку або оболонку.

Висновок

Коли ми стикаємося з порушеним з'єднанням через обрив проводу, не хвилюйтеся. Найпростіше рішення – викликати електрика на допомогу. Хоча це коштує дорого, це найефективніший і найбезпечніший метод.

Тим не менш, якщо ви гарні в усуненні несправностей та майстерності, то ідентифікація обірваного дроту та визначення місця урвища зовсім нескладні. З правильним інструментом ми можемо легко знайти урвища. Просто надягніть захист і відключіть живлення цільового ланцюга, перш ніж торкатися чогось до дроту.
