ТЕСТУВАННЯ КОАКСІАЛЬНИХ КАБЕЛІВ. Для новачків і не тільки

Магазин Gtest(R) пропонує широку номенклатуру кабельних тестерів за посиланням наприкінці цього Розділу, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур. Також рекомендуються статті для подальшої самоосвіти

Як протестувати коаксіальний кабель

Вас коли-небудь засмучували повільний Інтернет та піксельні відео? Ваш коаксіальний кабель може бути мовчазним винуватцем.

Коаксіальні кабелі, один з матеріалів, що найчастіше використовуються в мережах, відповідають за точну передачу даних. Ми можемо знайти їх практично в кожній мережі, включаючи кабельну, Інтернет та супутникову. Після встановлення коаксіальні кабелі почнуть відтворювати для нас відео та музику у чудовій якості.

Однак навіть найбільші технології мають помилки. Те саме стосується і коаксіальних кабелів. Вони крихкі до вигину, порізів, води, тепла та інших ушкоджень. Тому, якщо ви зіткнетеся з проблемами буферизації, втратою сигналу або поганою якістю зображення, не бійтеся. Проведіть простий тест коаксіального кабелю будинку, використовуючи одне з трьох рішень, щоб визначити, чи потрібна його заміна.

Тест коаксіального кабелю:

• Метод 1. Як протестувати коаксіальний кабель за допомогою простих кроків

• Метод 2. Як перевірити коаксіальний кабель за допомогою мультиметра

• Метод 3: як перевірити коаксіальний кабель без мультиметра

Метод 1. Як протестувати коаксіальний кабель за допомогою простих кроків

На думку багатьох фахівців, використання мультиметра - це перший спосіб, який спливає при розмові про тестування коаксіального кабелю. Але новачкам та домовласникам трохи складно розповісти та зрозуміти різницю у опорі. Нам потрібен більш простий метод, щоб дізнатися, чи несправний чи справний коаксіальний кабель.

Тут ми рекомендуємо професійний тестер коаксіального кабелю NOYAFA: NF-858C.

Перевірте коаксіальні кабелі за допомогою кабельного тестера NF-858C

https://gtest.com.ua/izmeritelnye-pribory/iskateli-skrytoi-provodki/NF-858C.html

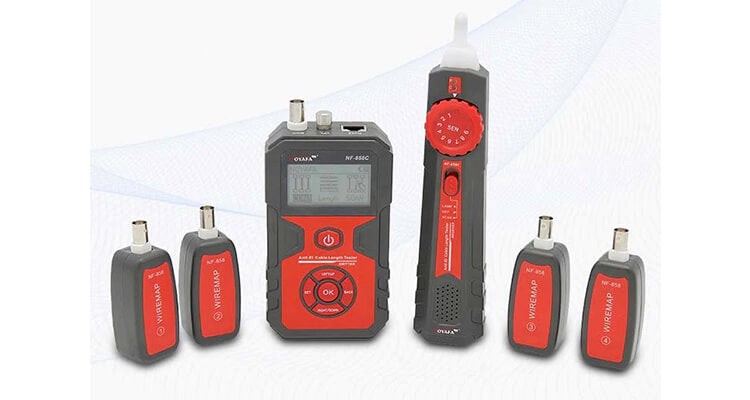

NF-858C, випущений NOYAFA, провідним виробником мережевих тестерів, є багатофункціональним кабельним тестером для всіх мережевих кабелів, таких як RJ45, RJ11 і коаксіальні кабелі.

З NF-858C навіть новачок може будь-якої миті розпочати тестування коаксіалу. Незалежно від того, чи коаксіальний кабель пошкоджений, відкритий або короткий, NF-858C відобразить результат на екрані. Достатньо одного погляду, щоб визначити стан кабелю. Не з'ясовуючи значення опорів за допомогою мультиметра, NF-858C спрощує та прискорює тестування коаксіалу.

У коаксіальній мережній системі іноді складно знайти один зламаний кабель. У NF-858C це передбачено. У комплект поставки входять 4 пульти дистанційного керування, які дозволяють протестувати 4 коаксіальні кабелі, не відвідуючи повторно 4 кімнати. Перевірте їх усі за допомогою простих плагінів та виходів.

Крім тестера коаксіальних кабелів, NF-858C також призначений для визначення розташування коаксіальних кабелів.

Якщо ми підозрюємо, що коаксіальний кабель пошкоджений, але можемо знайти лише один кінець кабелю, на допомогу прийде NF-858C. Використовуйте датчик тонера та знайдіть інший кінець коаксіального кабелю для перевірки. Навіть якщо він прикріплений до коаксіального кінця у стіні, NF-858C все одно виявить провід за лічені секунди.

Тепер давайте візьмемо NF-858C та перевіримо цілісність коаксіального кабелю за лічені хвилини.

Дії з тестування коаксіальних кабелів з NF-858C

Крок 1. Підключіть коаксіальний кабель

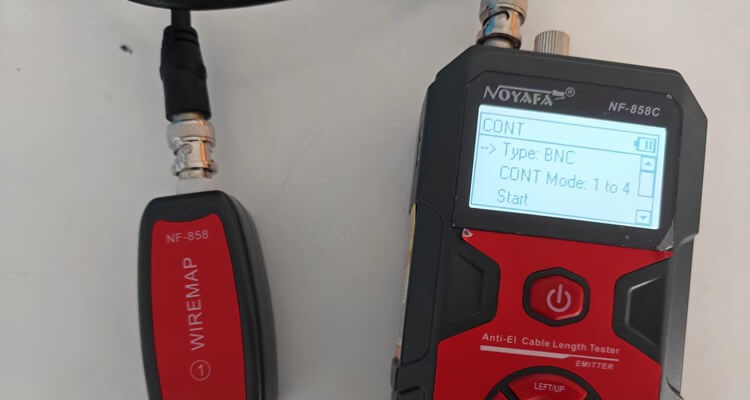

Запустіть NF-858C та натисніть кнопку ОК, щоб вибрати перший режим: CONT (перевірка цілісності кабелю).

Вийміть коаксіальний кабель та підключіть його до випромінювача та пульта NF-858C.

Встановіть Тип на BNC ще раз, натиснувши OK. Натисніть кнопку «Вниз» на пристрої Emitter, щоб перейти до «Пуск». Натисніть кнопку OK. Коаксіальний тестер почне перевіряти цілісність кабелю.

Через кілька секунд з'являється схема з'єднань коаксіального кабелю.

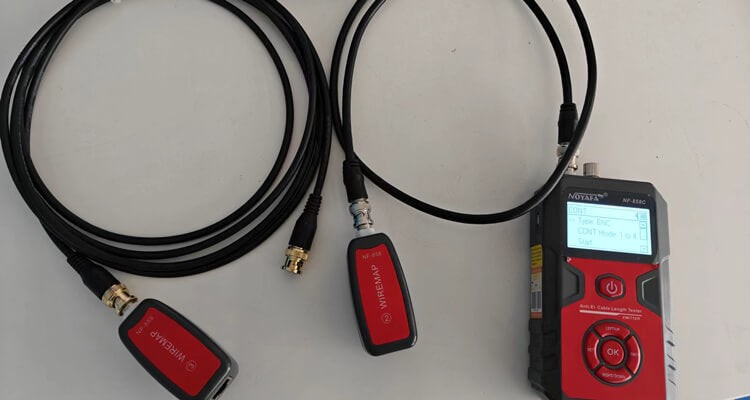

Порада: використовуйте пульти. Якщо потрібно протестувати 2 або більше коаксіальних кабелів, підключіть їх до пультів дистанційного керування.

Крок 2. Ознайомтеся зі схемою дротів.

Всередині кабелю передачі даних є дві частини: центральна жила та металевий екран.

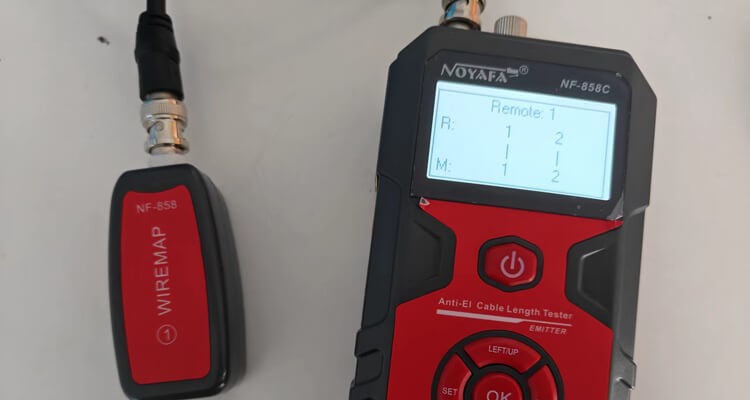

Якщо кабель працює нормально, ви побачите наступну схему: дроти 1 і 2, знайдені за допомогою M (емітер) та R (дистанційний), збігаються відповідно.

Якщо якийсь із них несправний, одна з пар не буде зіставлена.

Коли обидві пари не з'єднані, ізолятор пошкоджується між ними. Це призводить до короткого замикання усередині кабелю. Дані змушені зупинитися у короткій точці.

Щоб перевірити кілька кабелів, від'єднайте поточний кабель і вставте новий.

Запустіть тест CONT.

Додатково: Відстежте коаксіальний кабель за допомогою NF-858C.

Якщо ви не можете знайти інший кінець коаксіального кабелю, NF-858C допоможе знайти його.

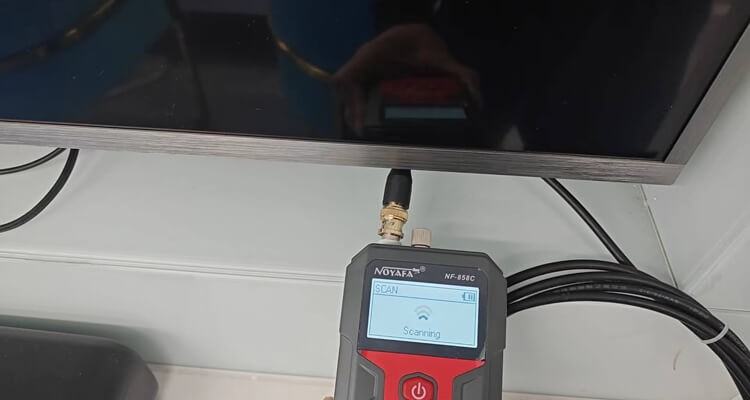

Підключіть один кінець коаксіального кабелю до гнізда BNC випромінювача. За допомогою кнопки «Вправо/Вниз» виберіть режим сканування. Натисніть кнопку OK для підтвердження.

Випромінювач почне надсилати цифрові сигнали кабелем.

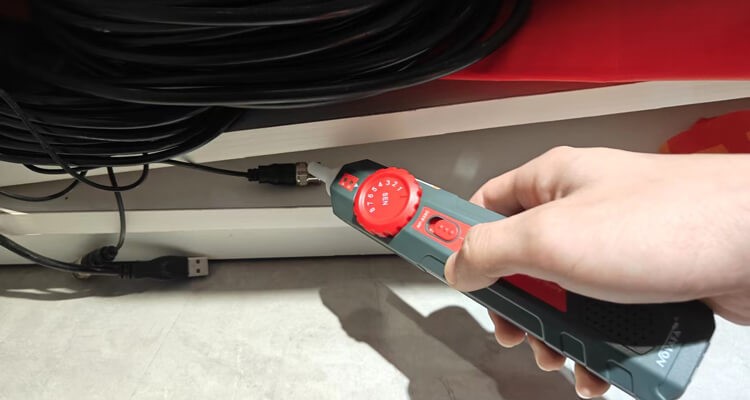

Вийміть пристрій-приймач. Підключіть датчик до інших коаксіальних кабелів у кімнаті чи іншій кімнаті.

Приймач має тон-генератор. Коли він знаходить сигнали, він подає звуковий сигнал.

Це відстеження та звуковий сигнал працюватимуть, навіть якщо інший кінець коаксіального кабелю підключено до розетки.

Як перевірити коаксіальний кабель мультиметром

Найкращий спосіб перевірити цілісність при тестуванні коаксіальних кабелів – використовувати цифровий мультиметр. Перевірка цілісності коаксіальних кабелів може виконуватись у такі етапи:

Перевірте правильність підключення коаксіального кабелю, від'єднавши його від усіх насадок. Сюди входить від'єднання шнура від телевізора, камери або інших кабелів поруч із місцем підключення шнура.

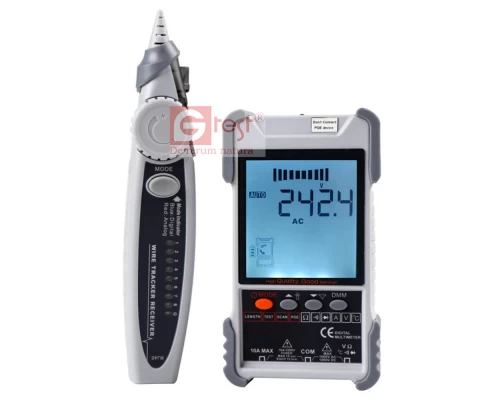

Цифровий тестер довжини кабелю для продзвонювання кабельних мереж з функцією мультиметра PoE GY-618

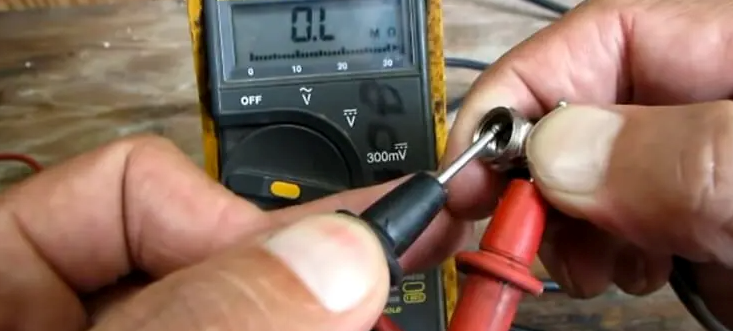

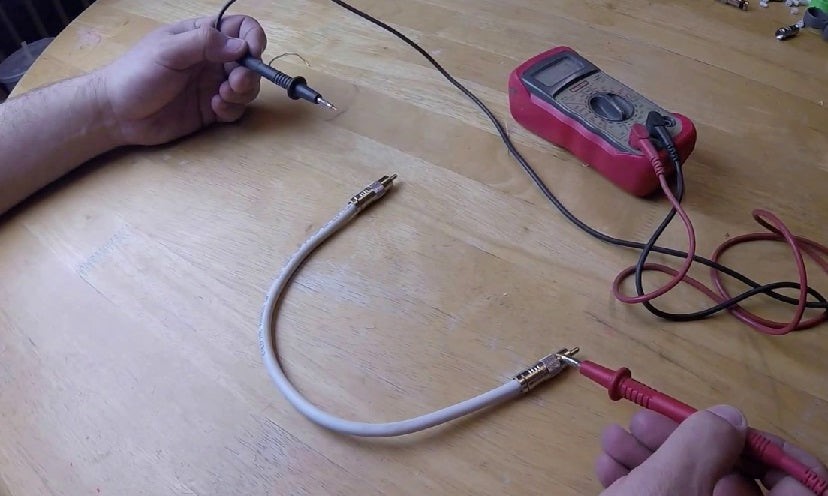

Коли ви підключаєте кінчик коаксіального кабелю до зовнішнього джерела, торкніться одним щупом мультиметра до місця, де він зустрічається з металевою частиною. Торкніться іншим щупом мультиметра до того місця, де він зустрічається з центральним дротом або жилою. Ви шукаєте свідчення, близьке до нуля Ом — якщо воно вище за нуль, вам може знадобитися чиясь допомога, щоб це виправити.

Чи отримали показання більше за нуль? Потім ваш коаксіальний кабель необхідно відремонтувати або замінити. Це показує вам, що щось завадило сигналу прийти вчасно.

Як перевірити коаксіальний кабель без мультиметра

Опір ланцюга можна виміряти за допомогою омметра.

Підключіть омметр до кабелю. Якщо він працює, опір має бути від низького до середнього і складатиме 75–100 Ом.

Якщо показання виходять за межі цього діапазону, можливо, настав час замінити кабелі.

Які є деякі поширені проблеми з коаксіальним кабелем?

Що стосується кабелів, то коаксіальний кабель більш схильний до пошкоджень, ніж більшість інших. Але багато професіоналів у галузі аудіо досі використовують його як звичайний провід, навіть незважаючи на те, що вони знають, що в такому разі він не прослужить довго.

Коаксіальні кабелі відрізняються від шнурів живлення та кабелів CAT5, оскільки для забезпечення довговічності з ними необхідно поводитися інакше. Фактично їх ніколи не слід використовувати поряд з водою або іншими рідинами або хімікатами; інакше чекайте, що вони підсмажаться і помруть раніше, ніж пізніше.

Збитки від води

Незалежно від того, наскільки ви обережні, коаксіальні кабелі завжди намокають. Заболочений коаксіальний кабель призведе до зміни електричних характеристик, що може зробити його марним або якимось чином зробити дивним.

Однак варто відзначити, що навіть якщо роз'єм добре закриті гумовими ущільнювачами і ущільнення щільно стиснуто, все одно можуть залишатися невеликі зазори, куди може потрапити вода. Тому будьте обережними, ніколи не залишайте коаксіальні кабелі зовні під час дощу і ніколи не занурюйте їх у воду на довгий час.

Теплові збитки

Серед інженерів-електриків добре відомо, що для ізоляції використовуються такі матеріали, як поліетилен та полівінілхлорид. Ці матеріали мають дуже низьку температуру плавлення (близько 150° Фаренгейту) і починають ставати м'якими при тривалому впливі нижчої температури.

Але коли справа доходить до більш високих рівнів нагріву, ці пластмаси виділяють токсичні пари, які можуть призвести до травм або смерті користувача. Коли це станеться, положення центрального провідника по відношенню до екранування може змінитися, оскільки гарячі пластмаси навколо цієї області можуть пом'якшуватися.

Як тільки це станеться, сигнал не зможе пройти далі цієї точки, тому що між усіма проводами, необхідними для цього процесу, більше не буде з'єднання; Це означає, що коаксіальні кабелі слід тримати далеко від джерел сильного тепла, таких як освітлення сцени або електричні радіатори, оскільки іноді навіть круті вигини можуть призвести до повного розриву провідних з'єднань, якщо їх залишити зовні на тривалий час у жаркому кліматі.

Пошкодження роз'єму

Існує безліч причин, через які можуть виникнути проблеми з кабельними з'єднаннями. Залежно від серйозності проблеми є різні способи її усунення. Якщо кабель підключений неправильно або взагалі не підключений, це може викликати такі проблеми, як недостатнє кінець проводів, коли необхідна ізоляція між проводами через напругу, що викликає проблеми зі з'єднанням при з'єднанні шнурів, а забруднені з'єднання можуть вплинути на надійність.

Срібний роз'єм вважається потьмянілим, якщо відбувається окислення через накопичення вологи і при впливі сполук сірки утворюються сульфіди міді, які можуть призвести до утворення небезпечних газів при випаровуванні (наприклад, сірководню). Цей тип окислення знижує електропровідність мідного осердя елемента, оскільки оксид міді проводить погано.

Поради щодо догляду за коаксіальними кабелями

Коаксіальні кабелі схильні до цілого ряду проблем: від пошкоджень та відсутності ізоляції до проникнення води.

Щоб продовжити термін служби коаксіального кабелю та знизити ймовірність його несправності, виконайте такі прості дії:

• Регулярно очищайте з'єднання м'якою тканиною – у жодному разі не використовуйте агресивні хімікати або розчинники.

• Огляньте кабель на предмет будь-яких фізичних пошкоджень, наприклад, тріщин у зовнішній оболонці або перегинів. Якщо ви виявите проблему, негайно замініть пошкоджений кабель.

• Для правильної роботи системи необхідно ізолювати всі роз'єми від проникнення води.

• Щоб зберегти коаксіальні кабелі у безпеці під час зберігання, використовуйте антистатичний пакет, щоб не пошкодити їх.

Продовжте термін служби коаксіальних кабелів за допомогою цих простих у використанні порад.

ВИСНОВКИ

У цій статті ми представили кілька простих кроків, як перевірити, чи правильно експлуатуються ваші коаксіальні кабелі. Хоча найкращий спосіб визначити це використовувати саме кабельний тестер + мультиметр, ми сподіваємося, що ці кроки допоможуть вам визначити, чи є проблема з вашим кабелем чи ні.
