Як правильно користуватися кабельними тестерами

Магазин Gtest(R) пропонує широку номенклатуру кабельних тестерів за посиланням наприкінці цього Розділу, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур. Також рекомендуються статті для подальшої самоосвіти

Відстеження стану провідних мереж: оволодіння мистецтвом трасування проводів мереж та ланцюгів

Коротке ессе від Магазину Gtest®

У цій статті ми не ставили завдання рекламувати конкретні моделі кабельних тестерів NOYAFA, але постаралися дати кратне уявлення про те, як користуватися цими типами приладів. Тобто ідеологію застосування такого роду тестерів, позначити їхню необхідність як при монтажі нових кабельних розводок, так і «ведення» вже існуючих, нових і раніше давно встановлених.

Магазин Gtest® готовий запропонувати широкий вибір тестерів NOYAFA представлених на своїй сторінці https://gtest.com.ua/izmeritelnye-pribory/iskateli-skrytoi-provodki, де є як моделі для професіоналів, так і для любителів.

P.S.

Згадані у статті моделі не є на складі Gtest®, але аналогів їм цілком достатньо. Сумно, що бороскопи в принципі не затребувані на нашому ринку, але їх значущість як підтримка кабельних тестерів описана досить виразно. І ще. Моделі NF-825, що описуються в статті, мають не дуже позитивні відгуки з боку користувачів, тому зараз ці моделі на доопрацюванні (інформація від виробника, що робить йому честь). Думаю, ці прилади можна сміливо замовляти не раніше кінця ц.р.

Відстеження електричних проводів усередині стін має вирішальне значення для домовласників, електриків та любителів DIY (зроби сам!). Незалежно від того, чи ви ідентифікуєте несправний провід, складаєте карту ланцюгів або плануєте ремонт, здатність точно відстежувати дроти має важливе значення. Цей посібник проведе вас через покроковий процес відстеження проводів без живлення за допомогою електричних індикаторів проводів, тим самим ви зрозумієте нюанси відстеження ланцюгів.

ЗМІСТ:

• Частина 1: Важливість відстеження проводів під час електромонтажних робіт
• Частина 2: Що нам потрібне для відстеження електричних проводів
• Частина 3: Як відстежити провід у стіні

Частина 1. Важливість відстеження проводів під час електромонтажних робіт

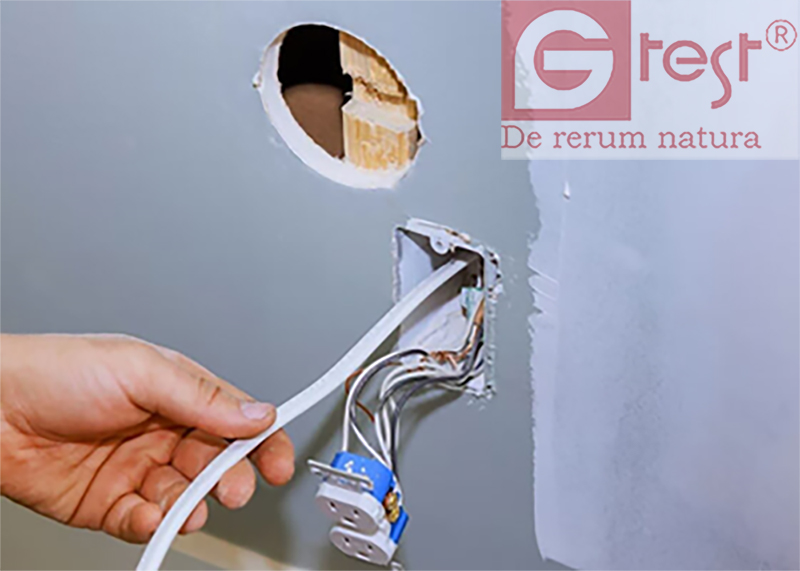

Перш ніж заглиблюватися в практичні кроки, важливо зрозуміти, чому необхідне відстеження проводів. Електричні дроти у стінах і стелях візуально непомітні. Ми не можемо вирізати за гіпсокартоном або в цегляній стіні ями і ніші, тим самим, відшукати цікавий для нас захований там провід. Цілком реально цього уникнути і така можливість дуже цінна. Крім того, саме «копання» ризиковане, оскільки може зруйнувати загальну електросхему та викликати проблеми з безпекою, а крім того, знадобляться маса часу та зусиль, щоб полагодити випадково обірвані дроти, щоб хоча б привести все у вихідне.

Після трасування дроту чи ланцюга шлях проводки у стіні чи стелі доступний.

Будь то встановлення нового дроту чи розетки, ми знаємо, який саме провід підключати. Коли в цьому ланцюзі відбувається коротке замикання або урвище, ми можемо визначити місце несправності, не пошкоджуючи гіпсокартон.

При ремонті дуже важливо знати точний шлях кожного дроту. В іншому випадку зламування ланцюга під напругою може бути небезпечним для безпеки персоналу та майна.

Все це робить важливим відстеження дроту перед електромонтажними роботами. Цілком очевидно, що нам гостро необхідні правильні інструменти та методи для виявлення проводів у стінах та стелях.

Частина 2. Що нам потрібне для відстеження електричних проводів

Для відстеження електричних проводів нам знадобиться шукач прихованої проводки:

• Пристрій відстеження ланцюгів: професійний комплект для пошуку дротів електричного ланцюга.
• Пошук стійок: для сканування гіпсокартону у пошуках існуючих проводів, труб та інших матеріалів.
• Ендоскопічна камера: пристрій, який проникає у стіни та стелю через отвір, щоб заглянути всередину.

Крім інструменту для пошуку дротів вам знадобляться:

• маркер, олівець або стрічка для розмітки,
• ліхтарик для освітлення,
• захисне спорядження, таке як рукавички та окуляри,
• молоток, долото або дриль для копання ям,
• викрутку, щоб заглушити розетку в стіні,
• рулетка,
• ізолятора для захисту дротів,
• затискачі для фіксації дротів.

Підготуйте інструменти і приступимо до практичного відстеження електричного дроту в гіпсокартоні або стелі.

Частина 3. Як відстежити не запитаний провід у стіні

У цьому розділі ми розглянемо методи трасування дротів (і ланцюгів). Ми познайомимо вас з етапами використання трасувальника ланцюгів, шукача шпильок за допомогою візуальної камери.

УВАГА!

Завжди дотримуйтесь безпеки через відключення електроживлення ланцюга, над яким ви працюєте. Вживіть необхідних заходів додаткової обережності, наприклад, обов'язково надягніть захисні від електрики рукавички.

Метод 1. Відстежте провід за допомогою пристрою відстеження ланцюгів

Пристрій трасування ланцюгів – це вдосконалений інструмент електрика для виявлення дротів та обривів у ланцюгах під напругою. NF-825 – одна із провідних моделей. Цей прилад, випущений NOYAFA, - відомим виробником кабельних тестерів, є доступним і зручним приладом для відстеження електричних проводів.

Просте та швидке відстеження проводів

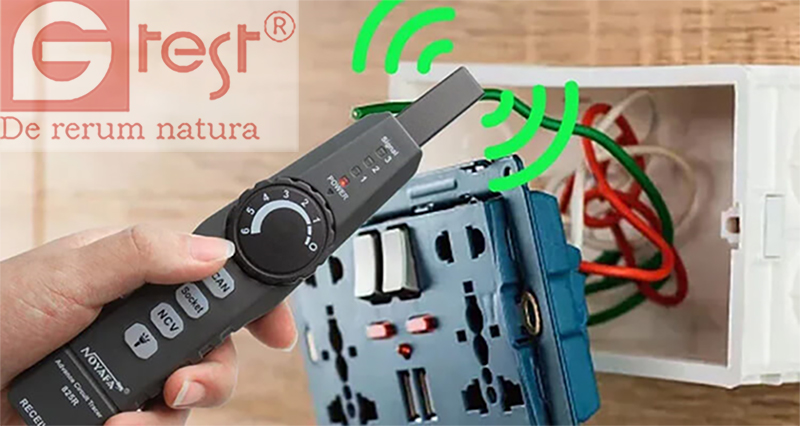

Цей шукач дротів типу «лисиця і гончак» прикріплюється до дроту або розетки та посилає електромагнітні сигнали. Використовуйте приймач, щоб знайти необхідний провід у гіпсокартоні. Щоб забезпечити простоту відстеження дротів, NF-825 має інтуїтивно зрозумілий інтерфейс. За допомогою простих кроків навіть новачок за лічені секунди дізнається, де проходить провід у стіні та стелі.

 Точне відстеження перешкод

Цей трекер ланцюгів оснащений чутливим датчиком із захистом від перешкод. Немає потреби турбуватися про перешкоди від інших дротів. У цьому нічого особливого. Навіть якщо провід заглиблений (3 фути або 0,5 метра), цей трасувальник зможе знайти його завдяки своїй здатності сканування.

Придбайте трасувальник проводів NOYAFA та приступайте до роботи прямо зараз!

Як знайти провід у стіні за допомогою NF-825

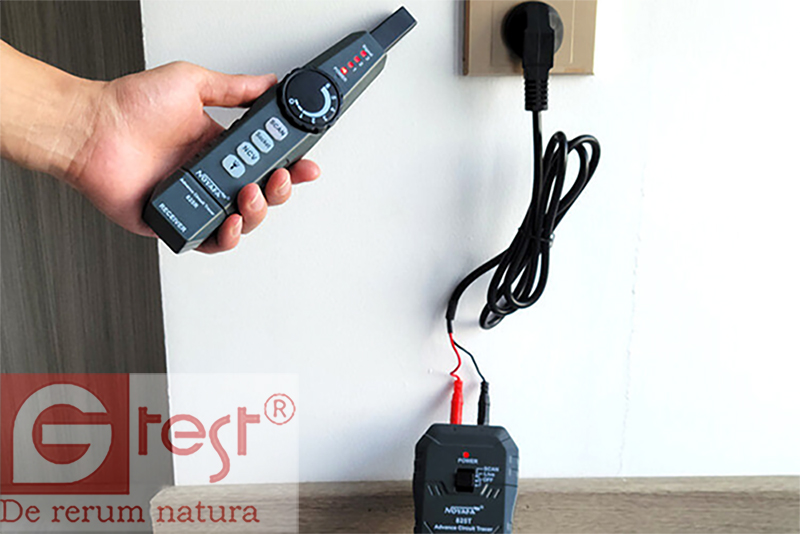

Крок 1. Прикріпіть провід/розетку

NF-825 включає два способи кріплення: затискачі типу «крокодил» та адаптер.

Перехідник для розетки:

Щоб відстежити проводку однієї розетки, вам не потрібно знімати кришку з розетки, щоб оголити дроти. Підключіть адаптер до передавача. Підключіть адаптер до контактів.

Затискачі для проводів:

Підключіть затискачі типу «крокодил» до передавача за допомогою перехідних кабелів.

Якщо провід оголений, прикріпіть червоний затискач до його металевої частини. Торкніться чорним до землі або підлоги. В іншому випадку незаземлене з'єднання вплине на точність.

Якщо дротів 2 або 3, прикріпіть червоний до дроту під напругою (коричневого або червоного), а чорний - до нейтрального дроту.

Увага!

Обережність!

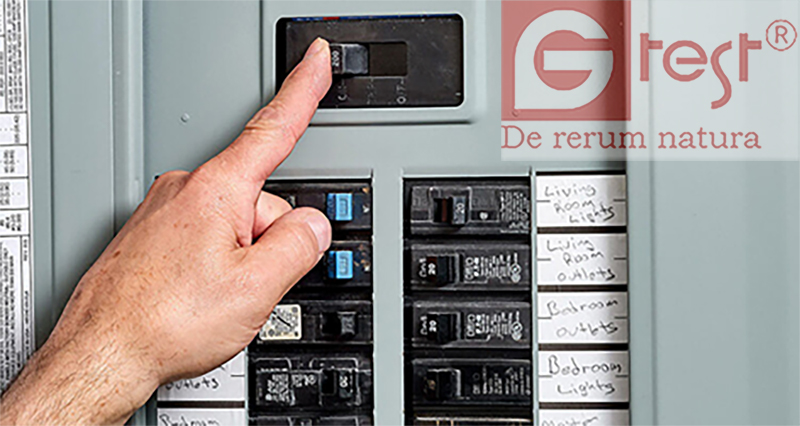

Хоча NF-825 може витримувати високу напругу до 400 В, рекомендуємо відключити живлення цього дроту або розетки. Підійдіть до електричної панелі, щоб вимкнути автоматичний вимикач. Не знаєте, який автоматичний вимикач вимкнути? Тим не менш, можна знайти автоматичний вимикач за допомогою NF-825.

Крок 2. Почніть відстежувати ланцюг

Перейдіть на функцію сканування на передавачі та приймачі.

Піднесіть щуп приймача ближче до стіни. Коли зонд зависне над цільовим ланцюгом, приймач подасть звуковий сигнал.

Немає звукового сигналу? Це не те місце, де проходить провід. Продовжуйте переміщувати датчик до стіни та розберіться з проводкою. Позначте шлях проведення на стіні.

Метод 2. Знайдіть дроти у стінах за допомогою приладу для пошуку стійок.

На ринку існує два типи шукачів шипів: магнітні та електронні.

Магнітний шукач шпильок використовує магніти для виявлення металів, таких як цвяхи, сталь та газові труби. Чи може він відстежувати дроти? Так, він відстежує мідні електричні дроти, але перешкоди від металів впливають на точність.

Хоча електронний шукач шпильок має датчики для визначення напруги змінного струму, краще відстежувати не запитані дроти у стінах.

Набагато безпечніше відстежувати дроти, особливо високовольтні, за допомогою шукача шпильок. Вам не потрібно буде від'єднувати чи розмотувати дроти. Прилад генеруватиме зображення або звуки, щоб показати проводку.

Але є деякі недоліки у відстеженні дротів за допомогою шукачів шпильок.

Коли багато проводів зв'язуються в одній точці і розходяться в інших місцях, прилад для пошуку шпильок не може ідентифікувати кожен з них. Для цього достатньо свердління отворів у стіні, але недостатньо для картографування та ремонту.

Крім того, якщо провід обірветься, пристрій не зможе ідентифікувати провід, оскільки по ньому не проходить живлення. Спочатку вам доведеться закріпити провід там, де закінчується сигнал. Потім відновіть пошук за допомогою шукача шпильок, щоб знайти решту дроту.

Метод 3. Як знайти дроти у стінах за допомогою бороскопа

Спрямована камера здатна дати вам чіткі знімки всього, що за стінами. Погано тільки те, що потрібно зробити дірку в стіні, куди запхнеш камеру.

Але прилад розповість вам все, що знаходиться всередині стін, включаючи дроти, труби та лінії.

Візьмемо, наприклад, NOYAFA NF-613. Ця інспекційна камера фіксує всі деталі усередині стіни. Завдяки водонепроникній HD-камері IP-67 і світлодіодному підсвічуванню ви можете бачити все в роздільній здатності 1080P. Крім того, NF-613 має трубку завдовжки до 10 метрів (33 фути). Достатньо просканувати всю стіну.

Крім того, інспекційна камера проста у використанні. Натисніть кнопку «Пуск» та вставте камеру в отвір. Ось і все, він дає вам фотографії, і ви можете перевірити їх усередині стіни.

Вердикт:

Знайдений «лисом» шукач електричних дротів є пріоритетом для електриків. Після підключення до дроту або розетки він повідомить вас, де починається і закінчується ланцюг. Ви можете додати нову розетку або визначити провід на свій розсуд.

Хоча пристрої для пошуку гвоздиків та камери-ендоскопи набагато безпечніші, вони можуть виконувати лише базову роботу у цій місії. Вони повідомлять вам розташування всіх дротів. Але звузити його до одного конкретного дроту чи розетки практично неможливо.

Виберіть інструмент та метод відстеження проводів, залежно від ваших намірів. При додаванні, виправленні або перепризначенні схеми використовуйте трасувальник проводів. Щоб просвердлити отвори в стінах для встановлення настінних драпірувань або прикрас, вам знадобляться прилад для пошуку стояків або інспекційна камера.

Остання порада щодо безпечного відстеження проводів:

Для людей, які не мають навичок і знань, є найпростіший і найбезпечніший метод. Це просто зателефонувати електрику. Це займе певний час і щось коштуватиме.

Поширені запитання:

1. Чи можу я знайти провід у стіні без інструмента пошуку проводів?

Навіть професійним електрикам потрібні інструменти для пошуку дротів за стінами. Неозброєним оком неможливо побачити крізь гіпсокартон. Для цього завдання потрібні інструменти. Якщо кошти для відстеження проводів виходять за рамки бюджету, як альтернативу можна використовувати безконтактний тестер напруги.

2. Чи варто мені купувати чи позичити інструмент для відстеження дротів?

Для одноразового відстеження можна взяти в борг або орендувати щось економне. Але якщо ви електрик, відповідь зрозуміла. Крім того, якщо ви мешкаєте в старому будинку, проблеми з проводкою можуть виникати постійно. Інвестиції коштують своїх грошей та ефективні. Попросити професіоналів усунути проблеми з електрикою у вас удома коштує кілька тисяч гривень. І слід чекати кілька днів.

3. Які ризики неправильного відстеження дротів?

Неправильне відстеження проводів може призвести до небезпек, пов'язаних з електрикою, включаючи короткі замикання, електричні пожежі та пошкодження приладів. Отже, перш ніж почати відстежувати провід, вимкніть живлення (!!). Крім того, необхідний захист. Одягайте електричні рукавички та окуляри.
