Імпульсні джерела живлення як найважливіша складова системи вимірювань (ЧАСТИНА 4)

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою джерел живлення постійного струму, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Вимірювання пускового струму з використанням I2t

Імпульсні джерела живлення з конденсаторним входом демонструють великі пускові струми під час запуску. Пусковий струм вимірюється для перевірки того, чи протікає в різних частинах струм, що перевищує допустиме значення струму. Крім того, при виборі запобіжників перевіряється ключовий параметр конструкції I2t (максимальний струм у квадраті x час).

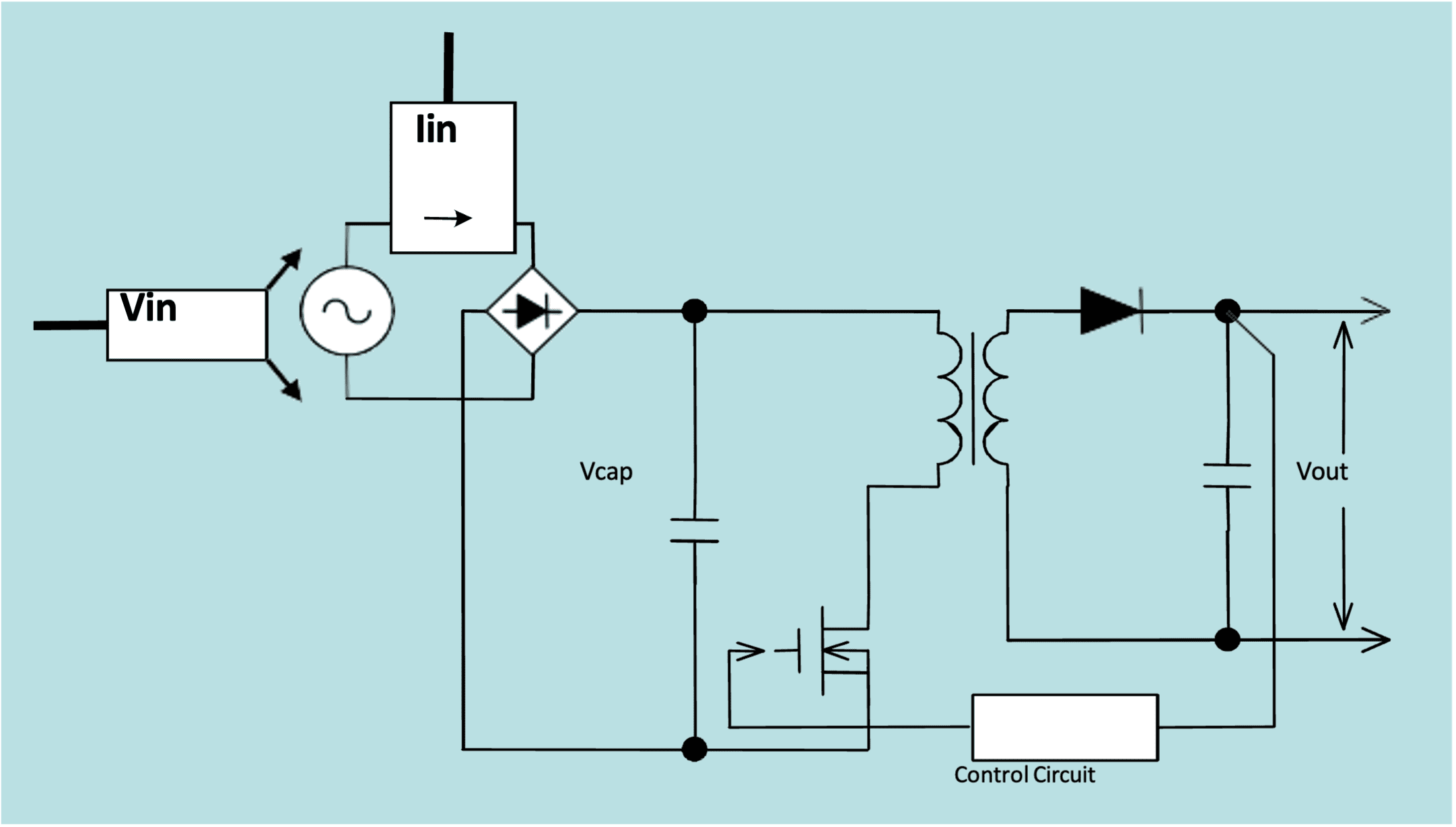

Рисунок 33 – Приклад.

Перевірка I2t: параметр вибору запобіжника

I2t (струм у квадраті x час) можна виміряти безпосередньо, використовуючи спеціальні параметри джерела живлення, які надаються функцією аналізу джерела живлення DLM2000/DL9000. Якщо використовується MATH (обчислювальні функції), результати I2t можуть відображатися у вигляді форми сигналу для візуального підтвердження. Точки вимірювання представлені Vin та Iin на малюнку вище. Щоб виміряти значення потрібної частини, помістіть курсори на вимірювану форму сигналу, щоб визначити діапазон. Це підвищує надійність та скорочує час оцінки, оскільки немає необхідності виконувати окремий розрахунок з використанням вимірюваного значення струму.

Вимірювання якості лінії (потужності)

Проектування імпульсного джерела живлення потребує оцінки якості первинної лінії живлення імпульсного джерела живлення. Фактичні форми напруги та струму лінії живлення не є ідеальними синусоїдами, а скоріше включають спотворення та інші явища. Такі аномалії впливають на споживання енергії, ефективність та надійність, тому важливо вимірювати якість лінії (живлення).

Функція аналізу джерела живлення DL9000 поставляється з безліччю операторів параметрів для вимірювання якості лінії (живлення), таких як повна потужність, активна потужність, коефіцієнт потужності та інші характеристики.

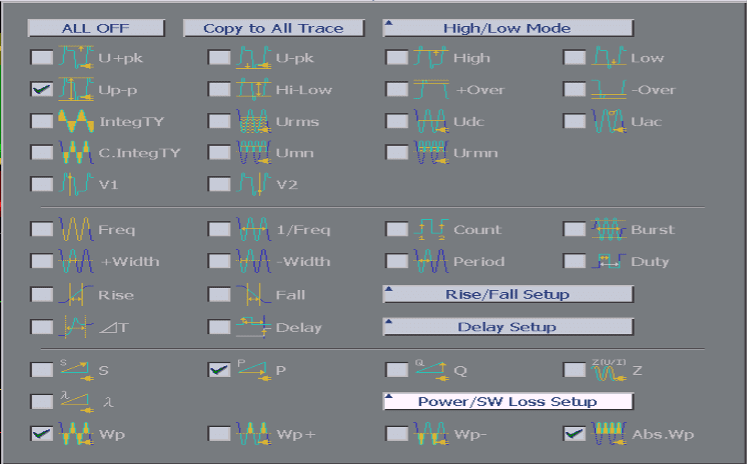

Рисунок 34 – Елементи виміру для каналів напруги (CH1, CH3).

Рисунок 35 – Елементи виміру для поточних каналів (CH2, CH4).

Рисунок 36 – Приклад вимірювання параметрів лінії.

Детальна інформація про автоматичні параметри вимірювання (DL9000)

Параметри напруги

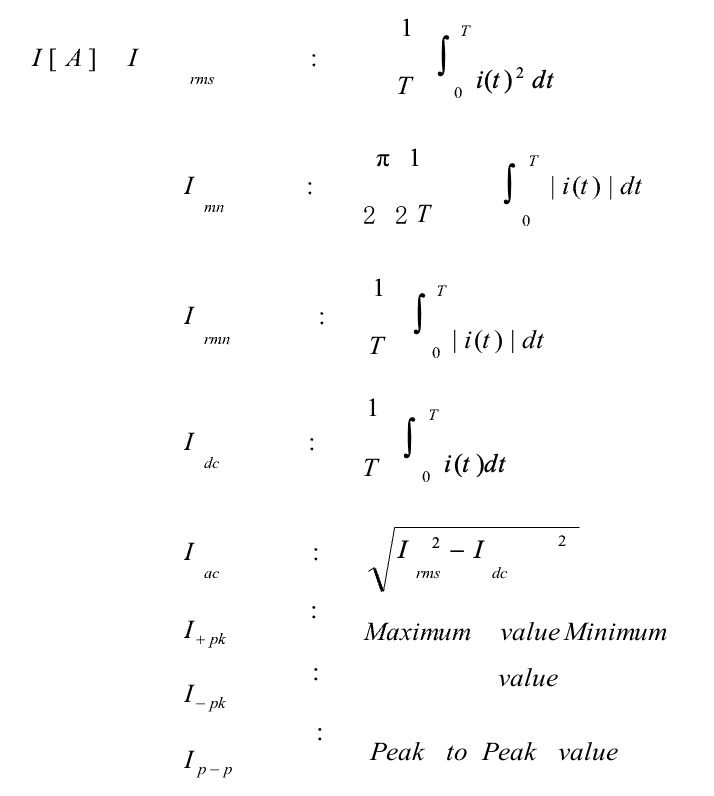

Параметри струму

Аналіз гармонік

Коли навантаження підключено до джерела живлення, нормально мати безперервний поточний струм і містити велику кількість спотворень. Форма хвилі напруги також спотворюється відповідно до гармонійного струму. Було введено «Посібник зі зниження гармонійного випромінювання», оскільки це може спричинити проблеми з обладнанням. Можна аналізувати гармоніки, що випромінюються для DUT для кожного застосовного класу (A-D) за допомогою DLM2000/DL9000. Рекомендується використовувати наші цифрові вимірювачі потужності та програмне забезпечення для вимірювання гармоніки (модель 761921) для виконання точних вимірювань, що відповідають стандарту. Однак, функції гармонійного аналізу серії DLM2000/DL9000 є ефективними інструментами для грубої оцінки характеристик.

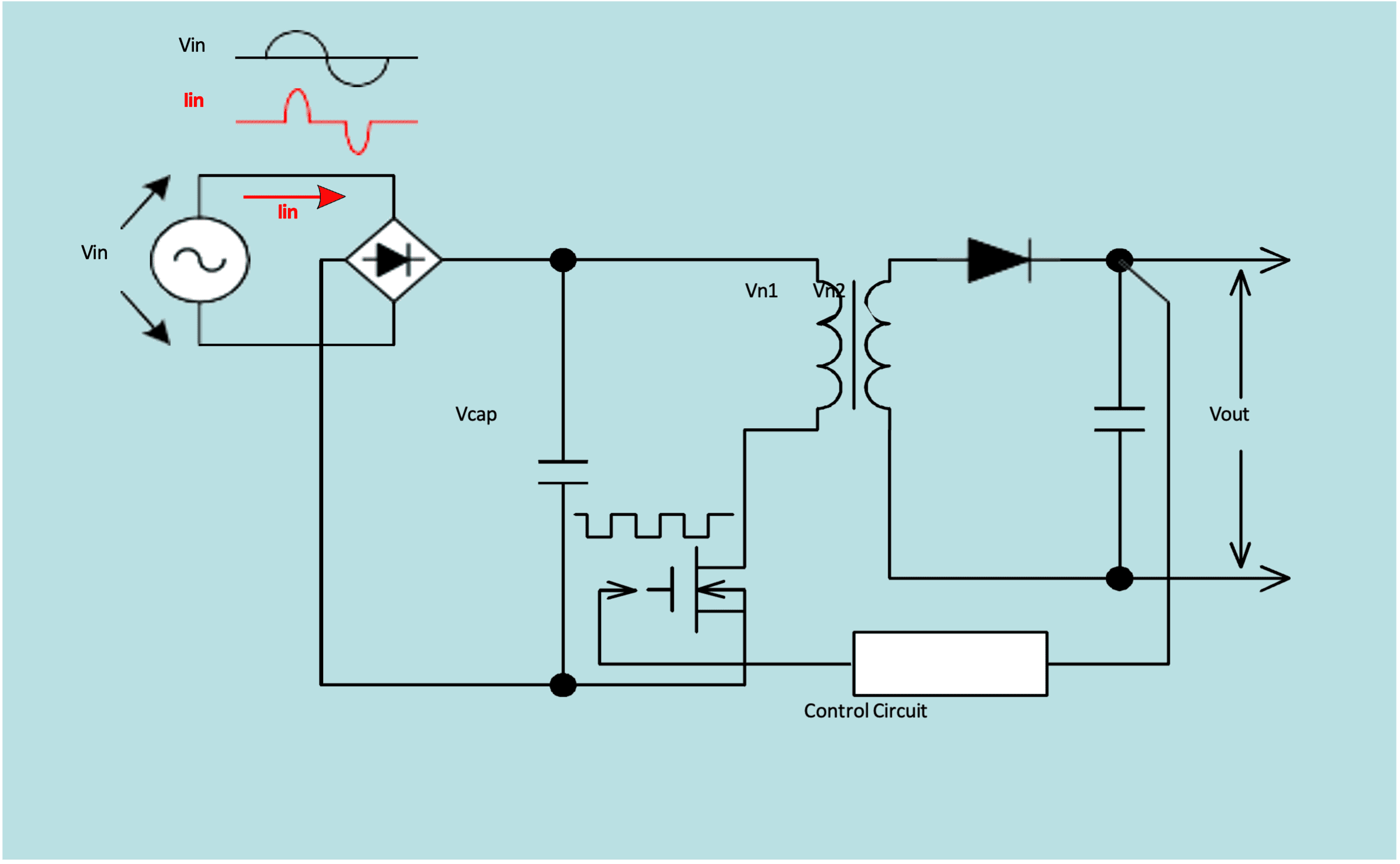

Рисунок 37 – Точка виміру.

За допомогою DLM2000/DL9000 можна обчислити гармоніки, випромінювані пристроєм, що тестується, визначені стандартом IEC61000-3-2 для кожного застосовного класу (A-D), а результати можна відобразити на гістограмі або в списку, що порівнює граничні значення гармонійного струму з обчисленими значеннями. Під час перевірки сумісності стандартів його можна використовувати для налагодження ланцюга з високими гармоніками (PFC: корекція коефіцієнта потужності).

Рисунок 38 – Приклад відображення списку (DL9000). Фактичне виміряне значення кожного порядку гармоніки відображається разом із граничними значеннями, а будь-які дані, що перевищують межу, зазначаються.

Рисунок 39 – Приклад відображення графіка (DL9000).

Оцінка джерел живлення: короткий виклад основних моментів

Ключові моменти

Спостереження за внутрішніми формами сигналів ланцюга, перевірка робочого стану та підтвердження безпеки та втрат у пристроях, що використовуються.

(1) Спостереження за формами сигналів та вимірювання параметрів Спостереження за формами сигналів введення-виводу, сигналами управління, формами сигналів під час надмірних операцій та різними типами форм сигналів, що виникають під час відхилень та в інших ситуаціях, а також вимірювання параметрів.

(2) Вимірювання втрат при перемиканні

Вимірювання потужності з використанням інтегралів напруги та струму комутаційного пристрою. Має функцію виправлення помилок втрат.

(3) Підтвердження області безпеки (SOA)

Робочий стан/межа значень напруги, струму та потужності комутаційного пристрою

(4) Гармонічний аналіз

Спотворення форми сигналу вхідного струму. Підтримка ЕМС.

Короткий опис функцій опції аналізу електроживлення серії DLM2000/DL9000

Функції та характеристики опції аналізу електроживлення серії DLM2000/DL9000 (/G4), яка виконує завдання аналізу та оцінки електроживлення, узагальнено нижче.

·      Коригування різниці в часі передачі між аналізованими сигналами (вирівнювання перекосу).

Після підключення зонда та джерела сигналу регулювання перекосу ви можете автоматично або вручну скоригувати (вирівнювати перекіс) різницю у часі передачі між сигналами та виміряти елементи аналізу електроживлення. Використовуйте джерело сигналу корекції перекосу моделі 701935.

·      Розрахунок втрат під час перемикання.

Можна виміряти загальні втрати (електричні втрати) та втрати при перемиканні (втрати електроенергії під час перемикання) пристрою. Він також має вбудовану функцію корекції (зменшення) помилок обчислень та функцію автоматичного налаштування для діапазону обчислень. Він також підтримує статистичні обчислення кількох циклів перемикання, зафіксованих довгою пам'яттю.

·      Аналіз безпечної робочої області (SOA).

Можна оцінити SOA за допомогою функції відображення X-Y. Помістіть курсор на SOA, щоб прочитати значення. Можна зробити висновок, порівнявши зі значеннями специфікації пристрою.

·      Гармонійний аналіз (підтримка ЕМС).

Гармонії, що генеруються тестованим обладнанням*2, як визначено стандартом МЕК*1, можна аналізувати для кожного класу, що застосовується (від A до D). Для порівняння меж гармонійного струму та аналізованих значень можна відобразити стовпчасті діаграми та списки.

Випромінювання гармонійного струму «IEC 61000-3-2 (Електромагнітна сумісність (ЕМС) - Частина 3-2: Межі - Межі для випромінювання гармонійного струму (вхідний струм обладнання [менше або дорівнює] 16 А на фазу)) Видання 2:2.

EN6100-3-2 (2000)

IEC 61000-4-7 Видання 2.

Електричне та електронне обладнання з вхідним струмом до 16 А на фазу та підключене до громадських низьковольтних розподільчих систем.

Однак серія DLM2000/DL9000 може обчислювати лише гармоніки однофазного обладнання. Вона може обчислювати гармоніки трифазного устаткування.

·      Вимірювання кидків струму за допомогою I2t.

Обчисліть I2t (максимальний струм у квадраті x час), щоб відобразити форму хвилі та обчислене значення. Можна оцінити кидок струму під час запуску для імпульсних джерел живлення з конденсаторним входом та оцінити рекомендації щодо вибору запобіжника
