Кожен інженер має свої завдання. Перелічити все - неможливо Частина 4.

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою генераторів сигналів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

часто виникаючих завдань, які можна вирішити за допомогою генератора довільних функцій.

Частина 4

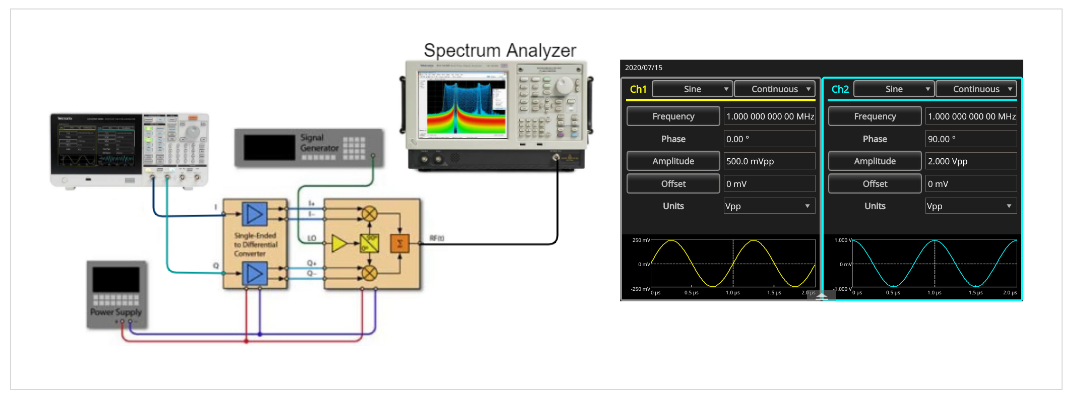

Характеристика I/Q модуляторов

ТИПОВЕ ЗАСТОСУВАННЯ

Вимірюйте дисбаланс підсилення IQ, квадратурну похибку, частотну характеристику, прохідність несучої, коефіцієнт придушення бічної смуги та втрати підвищуючого перетворювача.

КОРИСТУВАЧІ

Інженери з електронного дизайну та тестування, які працюють у виробників напівпровідникового та бездротового комунікаційного обладнання.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

Подвійні канали, які можна легко синхронізувати.

Фазова затримка між каналами регулюється на льоту, без переривання тесту.

Діапазон синусоїдальних частот 250 МГц.

ПОРАДИ ТА ПІДКАЗКИ

Увімкніть режим синхронізації двоканального генератора сигналу, встановивши для параметра Frequency CH1=CH2 значення On і запустивши Align Phase.

Визначте помилки підсилення та фази, регулюючи амплітуду та фазу одного каналу, доки небажана потужність бічної смуги не буде мінімізована. Різниця в налаштуваннях амплітуди та фази між каналами 1 і 2 дорівнює дисбалансу підсилення та квадратурній помилці.

Рекомендовані AFG: Tektronix AFG31252.

Програми, пов’язані з освітою

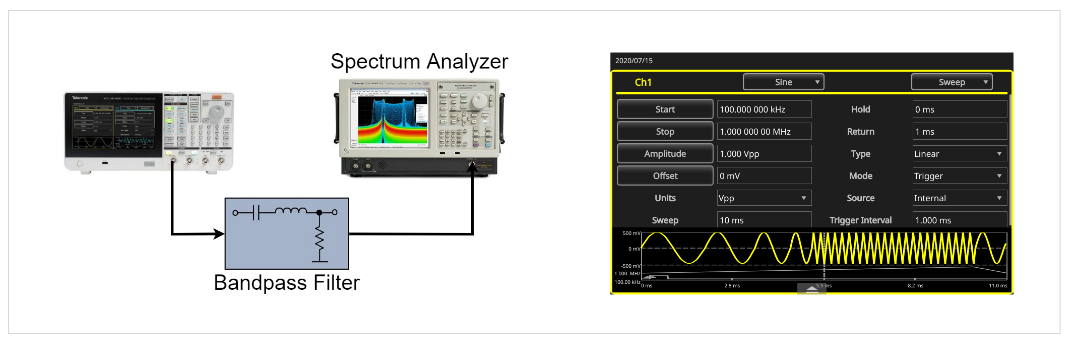

Виміряйте частотну характеристику смугового фільтра

ТИПОВЕ ЗАСТОСУВАННЯ

Стимулюйте фільтр за допомогою синусоїдальної хвилі та вимірюйте частотну характеристику фільтра за допомогою аналізатора спектру.

КОРИСТУВАЧІ

Інженери з електронного дизайну, які працюють на постачальників фільтрів і постачальників обладнання для бездротового зв’язку.

Професори та керівники лабораторій, які працюють у студентських лабораторіях університетів.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

Простота використання.

Великий екран показує всі відповідні хвилі та параметри розгортки одним поглядом для повної впевненості у правильних налаштуваннях.

Компактний форм-фактор залишає більше місця на столі для пристрою та кабелів.

ПОРАДИ ТА ПІДКАЗКИ

Якщо доступний лише осцилограф, а аналізатора спектра немає, запустіть початок розгортки через вихід тригера генератора, установіть часову шкалу осцилографа відповідно до часу розгортки генератора та інтерпретуйте її як значення частоти.

Рекомендовані AFG: серія Tektronix AFG31000.

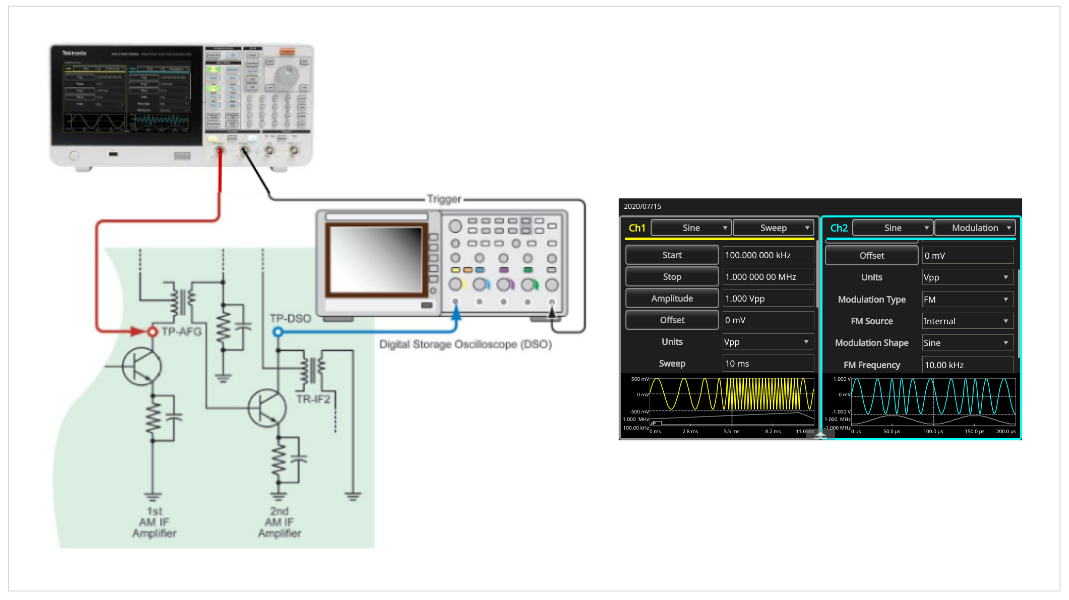

Перевірка та налаштування AM/FM-радіо

ТИПОВЕ ЗАСТОСУВАННЯ

Виміряйте смугу пропускання ПЧ, вирівняйте радіочастотний каскад, виміряйте смугу частот FM-приймача

КОРИСТУВАЧІ

Інженери-конструктори електроніки, які працюють на виробників AM/FM-радіо.

Професори та керівники лабораторій, які працюють у студентських лабораторіях університетів

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

Простота використання.

Великий екран показує всю відповідну форму сигналу, а також налаштування розгортки або модуляції одним поглядом для повної впевненості в правильних налаштуваннях.

Компактний форм-фактор залишає більше місця на столі для пристрою та кабелів.

ПОРАДИ ТА ПІДКАЗКИ

Налаштуйте значення опору навантаження генератора відповідно до опору підключеного кола, щоб амплітуда відображалася точно.

Рекомендовані AFG: серія Tektronix AFG31000.

Автомобільні програми

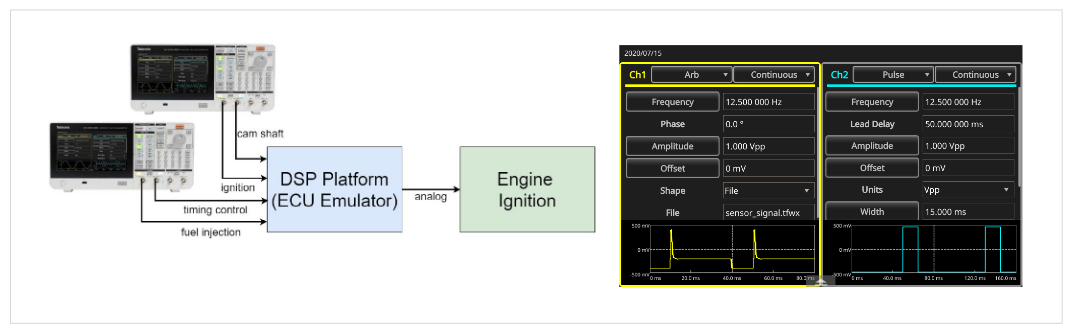

Тестування та оптимізація блоків керування двигуном

ТИПОВЕ ЗАСТОСУВАННЯ

Імітація різних сигналів автомобільних датчиків, таких як тиск, температура, швидкість, обертання та кутове положення для функціонального тестування та оптимізації блоків керування двигуном (ECU) для автомобільних застосувань.

КОРИСТУВАЧІ

Інженери-конструктори електроніки, які працюють у сфері автомобільної електроніки

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

Великий дисплей підтверджує всі налаштування одним поглядом.

Амплітуду можна ввести як значення Vpp/Offset або High/Low.

Потужні можливості створення та редагування хвилі ArbBuilder і ArbExpress.

Щоб усунути потребу у постійному підсилювачі, використовуйте AFG3011C для досягнення амплітуди до 20 Vpp.

ПОРАДИ ТА ПІДКАЗКИ

Увімкніть режим синхронізації двоканального генератора сигналу, встановивши для параметра Frequency CH1=CH2 значення On і запустивши Align Phase.

Щоб синхронізувати синхронізацію кількох генераторів, використовуйте один генератор як головний і підключіть його вихід Sync Clock до входів Sync Clock інших генераторів.

Щоб синхронізувати кілька генераторів у фазі, установіть їх у режим Burst - Inf-Cycles і запустіть їх одночасно через зовнішній сигнал.

Рекомендовані AFG: Tektronix AFG31021, AFG31022, AFG3011C.

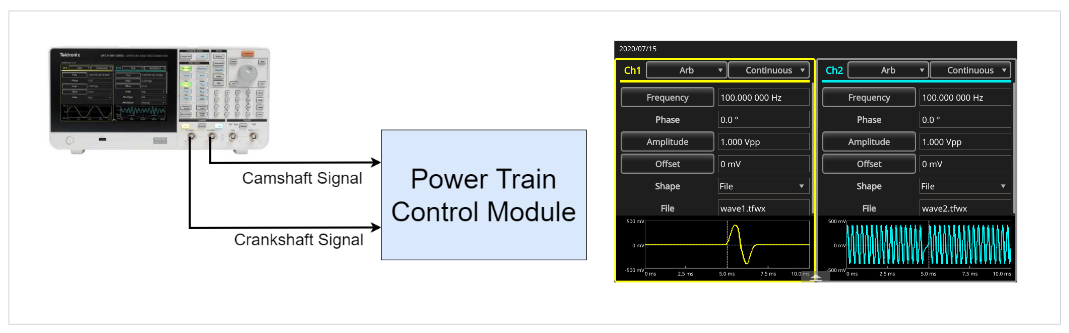

Моделювання сигналів автомобільних датчиків

ТИПОВЕ ЗАСТОСУВАННЯ

Симулюйте колінчастий вал, розподільний вал, колесо, стукіт та інші сигнали датчиків автомобільного двигуна.

КОРИСТУВАЧІ

Інженери з електронного дизайну, що проектують електронні системи керування двигуном для автомобілів.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

Подвійні канали

Потужні можливості створення та редагування хвилі ArbBuilder і ArbExpress.

Простота використання і компактний форм-фактор інструменту.

ПОРАДИ ТА ПІДКАЗКИ

Увімкніть режим синхронізації двоканального генератора сигналу, встановивши для параметра Frequency CH1=CH2 значення On і запустивши Align Phase.

Щоб створити файли сигналів, отримайте реальний сигнал за допомогою осцилографа, а потім імпортуйте його в генератор довільних функцій через ArbExpress.

Рекомендовані AFG: серія Tektronix AFG31000.
