25 часто виникаючих завдань, які можна вирішити за допомогою генератора довільних функцій.

Частина 1.

Вступ

Пристрій збору даних (як правило, осцилоскоп або логічний аналізатор) - це, мабуть, перше, що спадає на думку, коли ви думаєте про вимірювання електронних пристроїв. Але ці інструменти можуть вимірювати лише тоді, коли вони отримують будь -який сигнал. І в багатьох випадках такий сигнал недоступний, якщо він не надається ззовні.

Наприклад, підсилювач тензора не дає сигналів; Це просто збільшує їх потужність, отриману від датчика. Неминуче необхідно перевірити підсилювач перед підключенням до ланцюга живлення. Щоб використовувати інструмент збору даних для вимірювання поведінки таких пристроїв, потрібно застосувати стимулюючий сигнал до входу.

Інший приклад: інженери повинні характеризувати свої нові розробки, щоб гарантувати, що нове обладнання відповідає специфікаціям проектування у всьому діапазоні умов експлуатації та за її межами. Це відоме як маржа тестування або ліміт. Це завдання вимірювання, що вимагає комплексного рішення, яке дозволяє не тільки робити вимірювання, але й генерувати сигнали.

Генератор сигналу підключений до інструменту збору даних, наприклад, осцилоскопа або аналізатора спектру, для створення всебічного вимірювального рішення. У різних конфігураціях генератор сигналу здатний видавати стимулюючі сигнали у вигляді аналогових сигналів, імпульсних шаблонів, модуляцій, навмисних спотворень, шуму тощо для ефективної конструкції, визначте характеристики або усунення проблем, важливо врахувати обидва елементи рішення.

Генератор довільних функцій (AFG) реалізує широкий спектр потреб у подразниках; Насправді це переважаюча архітектура генератора сигналу в галузі. Якщо перевірений пристрій вимагає класичних синусоїдальних та/або прямокутних сигналів (і це лише деякі з них), і можливість майже миттєвих змін між двома частотами, то AFG є найбільш підходящим інструментом. Додатковою перевагою є низька вартість такого генератора сигналу (AFG), що робить його дуже привабливим для додатків, які не потребують універсальності від AFG.

AFG має унікальні переваги: ​​він генерує стабільні сигнали стандартної форми, таких як синусоїдальна, прямокутна, імпульсна, трикутна та інші. Крім того, це дозволяє користувачам генерувати так -зведені довільні сигнали, форма яких визначається користувачем. Більше того, AFG дозволяє модулювати сигнал із внутрішніх або зовнішніх джерел, генерувати частоту або сплеск вихідного сигналу.

Форми сигналу можуть бути створені за допомогою різних алгоритмів, вибір яких залежить від наявної інформації про МО та його вхідні вимоги, необхідність додавання спотворень або помилок, а також інших змінних.

AFG надає користувачам засоби для:

• Створення сигналів, визначених замовником для стимулювання та тестування електронних схем.

• Реплікаційні сигнали: синтез реального сигналу, недоступний у лабораторії електроніки (раніше отриманий з осцилографа).

• Покоління: Ідеальні або напружені довідкові сигнали для галузевих стандартів з певними допусками.

Застосування для тестування побудованих та напівпровідникових пристроїв

Огляд синхронізації

Стандартне застосування

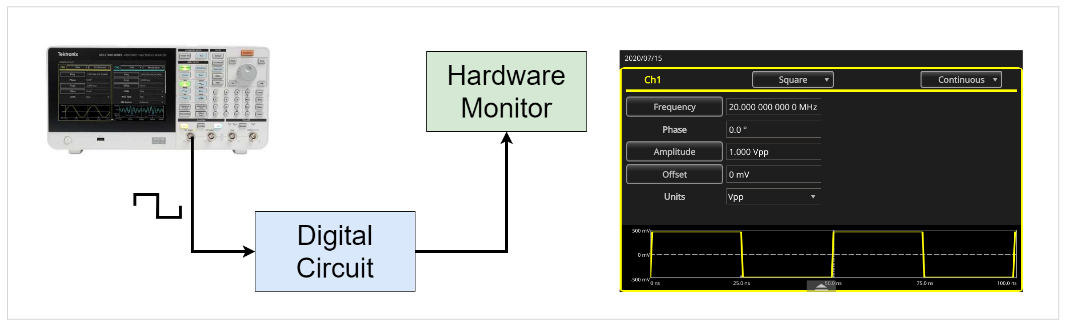

Частотний резерв: тестування робочого діапазону годинникової частоти цифрових схем. Заміна недоступного джерела синхронізації на функціональну перевірку пристрою.

Користувачі

Інженери Putile та дизайнери електроніки, що розробляють вбудовані та цифрові схеми зв'язку.

Переваги від використання AFG

• Економія витрат порівняно зі генераторами спеціальних імпульсів.

• Подвійні канали та плаваючі виходи для генерування диференціальних сигналів.

• Діапазон імпульсних та прямокутних частот до 160 МГц.

Поради та поради

• Наприклад, диференціальні сигнали годинника. Для PECL, LVPECL або LVDS їх можна генерувати за допомогою двоканального джерела з плаваючими асиметричними випусками.

• Щоб генерувати диференціальний сигнал, налаштуйте форму сигналу, частоту та амплітуду в каналі 1 і дублюйте інвертовані параметри для каналу 2, використовуючи функцію «Додавання до каналу 1» у меню «Швидкі налаштування». Потім активуйте режим синхронізації, встановивши функцію вирівнювання фази для частоти CH1 = CH2.

• Від'єднайте будь -яке побудоване джерело синхронізації під час роботи пристрою із зовнішнім джерелом синхронізації.

• Щоб уникнути погіршення цілісності сигналу, наприклад, дзвінок або змінна затримка та амплітуда, переконайтеся, що забезпечуйте адекватну координацію опору між зондом, підключеним до джерела сигналу, та дошкою.

* Рекомендується AFG від Tektronix та Uni-Trend

Характеристика логических устройств — тестирование временного запаса

Стандартне застосування

Стимулювання логічного пристрою даними та годинниковим сигналом для визначення параметрів налаштування та часу утримання.

Користувачі

Інженери для проектування та тестування електроніки, які розробляють або використовують логічні схеми.

Переваги від використання AFG

• Подвійні канали, які можна легко синхронізувати.

• Ширина імпульсу та затримка між каналами 1 і 2 регулюються «на льоту».

• простота використання та компактний форм -фактор.

Поради та поради

• Створіть два синхронні імпульси, один для годинного сигналу та один для сигналу даних, а імпульс даних повинен бути ширшим, ніж тактовий імпульс.

• Почніть з передньої передньої частини імпульсу даних, розташованого на активній передній частині частоти тактової частоти, а потім затримуйте частоту частоти тактової частоти відносно передньої частини даних, поки вихідний сигнал пристрою не буде надано сигнал реєстрації даних. Це час встановлення.

• Залиште передню передню передню передню частину на місці та зменшіть затримку між задньою передньою передньою частиною даних та активним фронтом годин (за рахунок зменшення даних імпульсу даних), поки дані не перестануть реєструватися. Це час впливу.

• Зауважте, що час встановлення та утримання залежить від часу збільшення сигналів даних та годинникових сигналів, рівнів напруги введення, а також робочої напруги та температури. Для отримання відповідних результатів тесту встановіть ці параметри відповідно до нормальних умов експлуатації.
