25 часто виникаючих завдань, які можна вирішити за допомогою генератора довільних функцій.

Частина 5

Характеристика та оптимізація силових схем MOSFET в автомобільній електроніці

ТИПОВЕ ЗАСТОСУВАННЯ

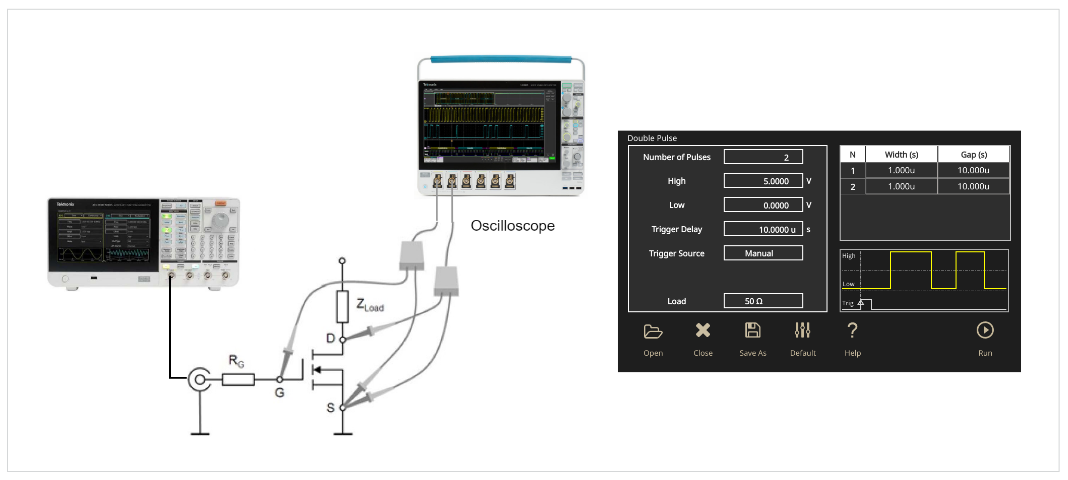

Схеми стимулювання потужності MOSFET за допомогою імпульсного сигналу для вимірювання затримки ввімкнення та вимкнення, а також часу наростання та спаду.

КОРИСТУВАЧІ

Інженери з електронного дизайну, що розробляють керування рухом, керування живленням, клімат-контроль, електронні системи стабілізації або вбудовані стартери/генератори для автомобілів.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

Вбудована програма Double Pulse для серії AFG31000 скорочує час налаштування тесту. (Для отримання додаткової інформації про програму Double Pulse див. примітку до програми за адресою https://www.tek.com/document/application-note/double-pulse-test-tektronixafg31000-arbitrary-function-generator.)

Компактний форм-фактор економить місце на лавці.

ПОРАДИ ТА ПІДКАЗКИ

Типове застосування Пакет програмного забезпечення Power для осцилографа MSO5 для швидкого аналізу параметрів перемикання вашого пристрою живлення.

Рекомендовані AFG: серія Tektronix AFG31000.

Аналіз сигналів перемикання схеми IGBT

ТИПОВЕ ЗАСТОСУВАННЯ

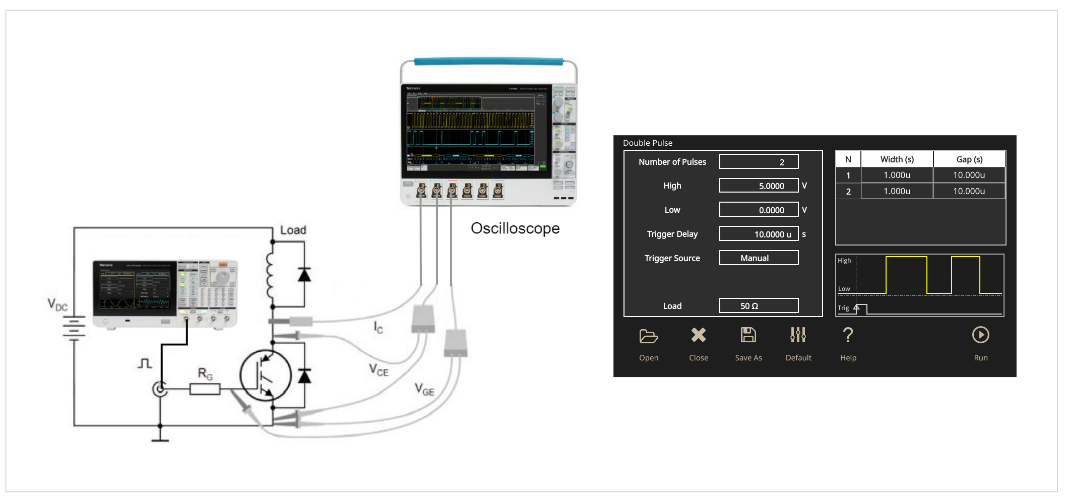

Вимірюйте характеристики вмикання та вимикання схем IGBT для приводів котушок запалювання, контролерів двигунів, систем безпеки в автомобілях і різних промислових застосувань.

КОРИСТУВАЧІ

Інженери з електронного дизайну, які працюють у:

  - Постачальники автомобільної електроніки, які розробляють керування рухом, керування живленням, клімат-контроль, електронні системи стабілізації або вбудовані стартери/генератори для автомобілів.

  - Виробники індукційного нагріву та зварювального обладнання

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

Вбудована програма Double Pulse для серії AFG31000 скорочує час налаштування тесту. (Для отримання додаткової інформації про програму Double Pulse див. примітку до програми за адресою https://www.tek.com/document/application-note/double-pulse-test-tektronixafg31000-arbitrary-function-generator.)

Компактний форм-фактор економить місце на лавці.

ПОРАДИ ТА ПІДКАЗКИ

Встановіть значення опору навантаження генератора відповідно до опору підключеного кола, щоб амплітуда відображалася точно.

Типове застосування Пакет програмного забезпечення Power для осцилографа MSO5 для швидкого аналізу параметрів перемикання вашого пристрою живлення.

Рекомендовані AFG: серія Tektronix AFG31000.

Медичні програми

Тестування кардіостимуляторів, кардіовертерів-дефібриляторів та інших імплантованих медичних пристроїв

ТИПОВЕ ЗАСТОСУВАННЯ

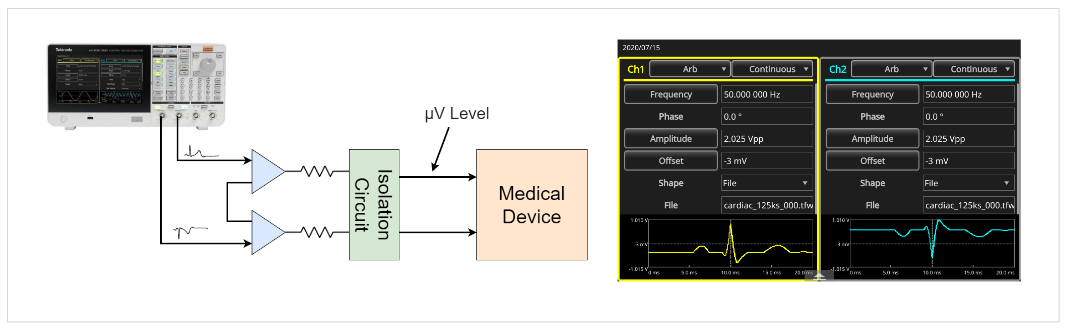

AFG моделює нормальні та нерегулярні біомедичні сигнали (наприклад, фібриляцію серця) для функціонального тестування медичних пристроїв.

КОРИСТУВАЧІ

Інженери з електронного дизайну та тестування проектують медичні пристрої.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

Тісно синхронізовані подвійні канали.

Плаваючі виходи для генерації диференціальних сигналів.

Простота використання інструменту та компактний форм-фактор.

ПОРАДИ ТА ПІДКАЗКИ

Отримайте життєвий сигнал за допомогою будь-якого осцилографа Tektronix і перетворіть його на сигнал AFG за допомогою програмного забезпечення ArbExpress.

Після налаштування каналу 1 з бажаною формою хвилі, частотою та амплітудою, дублюйте інверсні налаштування для каналу 2 за допомогою функції CH1 Complement.

Увімкніть режим синхронізації двоканального генератора сигналу, встановивши для параметра Frequency CH1=CH2 значення On і запустивши Align Phase.

Рекомендовані AFG: серія Tektronix AFG31000.

Тестування медичного ультразвукового обладнання

ТИПОВЕ ЗАСТОСУВАННЯ

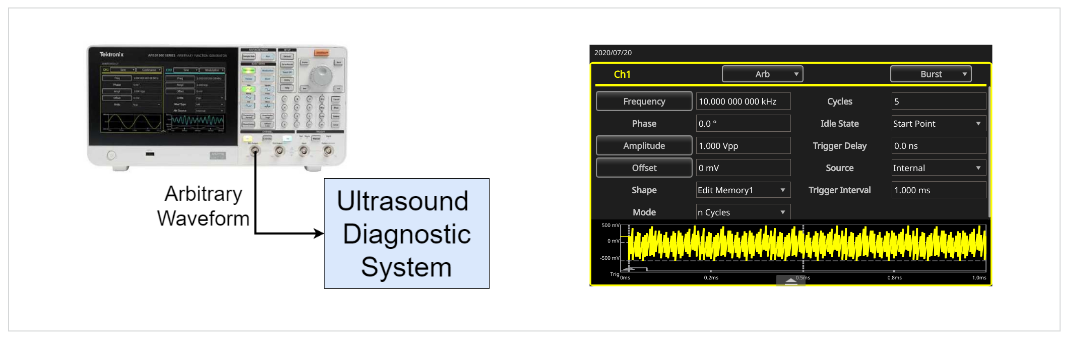

Ультразвуковий перетворювач керує синусоїдальними сплесками для перевірки медичної системи візуалізації.

КОРИСТУВАЧІ

Інженери з електронного дизайну розробляють медичне ультразвукове обладнання.

Ультразвуковими дослідженнями займаються дослідники, які працюють в університетах.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

Простота використання.

Компактний форм-фактор.

ПОРАДИ ТА ПІДКАЗКИ

Типове застосування вихідного тригера для запуску вимірювального пристрою або системи зображення на початку кожного пакетного циклу.

Рекомендовані AFG: Tektronix AFG31101/AFG31102.
