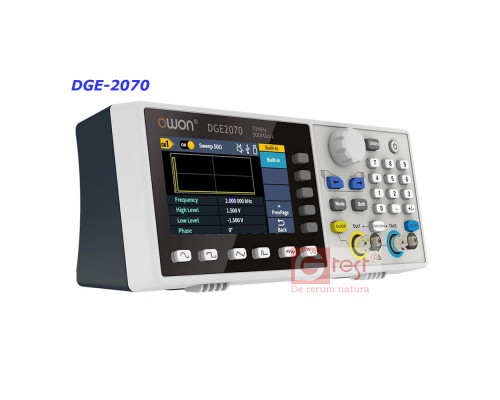

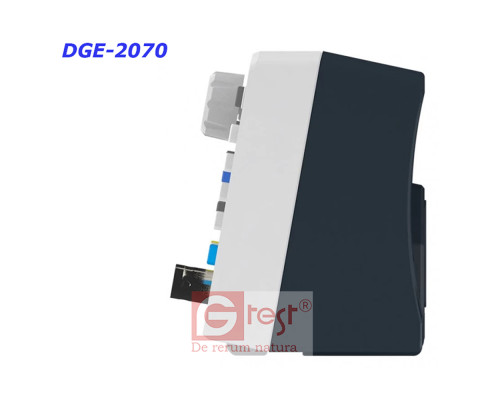

DGE2070 генератор сигналів OWON, 2 канали х 70МГц, 300МВ/с, AM, FM, PM, FSK, Sweep

DGE2070 – генератор сигналів OWON, для генерації довільних форм (смуга до 70 МГц, 2 канали, вибірка: 300 МВ/с, пам'ять: 8k пікселів, роздільна здатність по вертикалі: 14 біт, AM, модуляція: , Sweep, Burst).

Модельний ряд генераторів OWON DGE2000: DGE2035 – смуга 35 МГц. DGE2070 – смуга 70 МГц.

Технічні характеристики генераторів OWON DGE2070:

• Яскравий дисплей 3.6" TFT, роздільна здатність 480 х 260, дозволяє одночасно контролювати параметри по двох каналах CH1 та CH2
• DDS-технологія цифрового синтезу забезпечує генерацію стабільного сигналу з низьким рівнем спотворення
• Два повністю незалежні канали, синхронізація за зовнішнім сигналом та регульований фазовий зсув
• Максимальна частота (синусоїдальний сигнал) до 70 МГц
• Роздільна здатність за частотою: 0,01 мкГц
• Вбудований генератор: до 100 МГц
• Частота дискретизації: 300 МВ/с, роздільна здатність по вертикалі 14 біт (за напругою 1мВ)
• Об'єм пам'яті: 8k пікселів
• Стандартні функції: синус, прямокутник, імпульс, пилка, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гаусса)
• Типи модуляції: AM, FM, PM, FSK, Sweep
• Система захисту від короткого замикання: всі канали витримують коротке замикання до 60 с.
• USB інтерфейс забезпечує підключення приладу до ПК для керування та передачі даних.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ серії генераторів OWON DGE2070:
• Максимальна частота (синусоїда): 70 МГц
• Максимальна частота: меандр: 20 МГц, трикутник: 2 MГц, імпульс: 20 МГц, Гаусівський шум: 20 MГц, сигнал довільної форми: 10 МГц
• Кількість каналів: 2 канали (CH1/CH2) + зовнішній вхід
• Швидкість вибірки: 300 МВ/сек
• Кількість точок у сигналах довільної форми: 8k точок
• Роздільна здатність за частотою: 1,0 мкГц
• Роздільна здатність по-вертикалі: 14 біт
• Роздільна здатність по напрузі: 1 мВ
• Амплітуда: 1mVpp – 10Vpp (до 5 МГц); 1 mVpp – 5Vpp (більше 5 МГц)
• Вбудовані форми сигналів / функції: стандартні форми сигналів (синус, прямокутник, імпульс, пилка, білий шум (Гаусса)), та 150 довільних форм
• Вихідний імпеданс: 50 Ом
• Інтерфейси: стандарт USB, живлення: 5 В
• Габарити: 200 х 69 х 75 мм, вага: 450 гр.

Стандартна комплектація генератора OWON DGE2070:

• Генератор OWON DGE2070 – 1 шт. • Кабель USB – 1 шт. • Кабель живлення USB з адаптером – 1 шт. • Кабель з роз'ємом BNC – 1 шт. • Кабель з BNC роз'ємом та "крокодилами" - 1шт.
