25 часто виникаючих завдань, які можна вирішити з за допомогою генератора довільних функцій.

Частина 2.

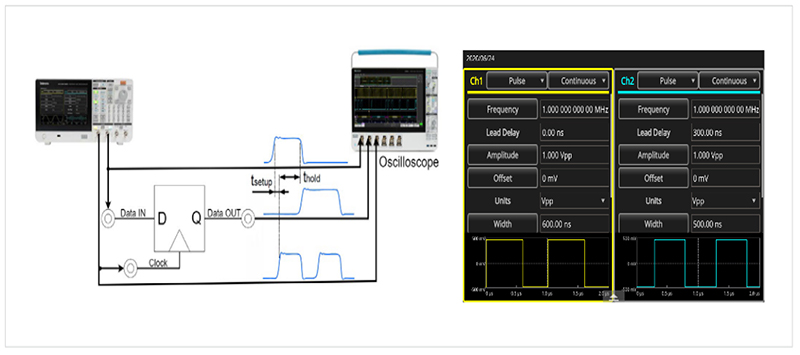

• Зверніть увагу, що час встановлення та утримання залежить від часу наростання сигналів даних та тактових сигналів, рівнів вхідної напруги, а також робочої напруги та температури. Щоб отримати відповідні результати випробувань, встановіть ці параметри відповідно до нормальних умов експлуатації.

* Рекомендований AFG: Tektronix AFG31252. (Аналоги SIGLENT, UNI-Trend, OWON)

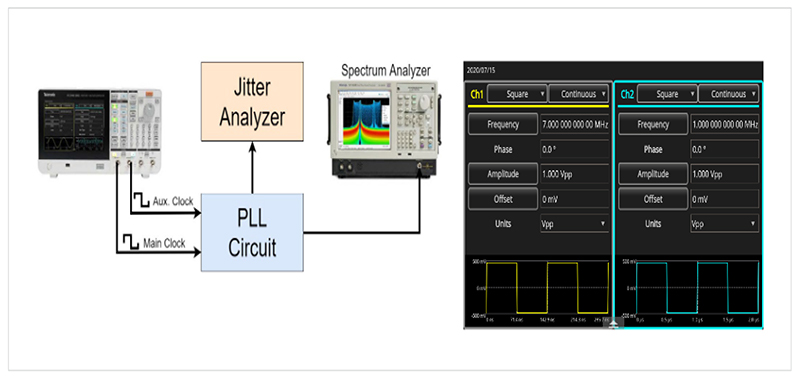

• Визначення характеристик схем фазового автопідстроювання частоти (ФАПЧ)

ТИПОВЕ ЗАСТОСУВАННЯ

• Вимірювання ширини смуги пропускання та передачі джиттера схеми фазового автопідстроювання частоти (ФАПЧ).

КОРИСТУВАЧІ

Інженери з проектування та тестування електроніки, що працюють у:

• Напівпровідникові компанії, що розробляють системи ФАПЛ.

• Виробники обладнання для передачі даних.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

Подвійні канали.

Простота використання.

Компактний форм-фактор.

ПОРАДИ ТА ПІДКАЗКИ

• Типове застосування широтно-імпульсної модуляції для генерації тактових сигналів з точною величиною джиттера для стимулювання системи ФАПЧ для вимірювання її стійкості до джиттера та передавальної функції джиттера. *

Рекомендований AFG: Tektronix AFG31252. (Аналоги SIGLENT, UNI-Trend, OWON).

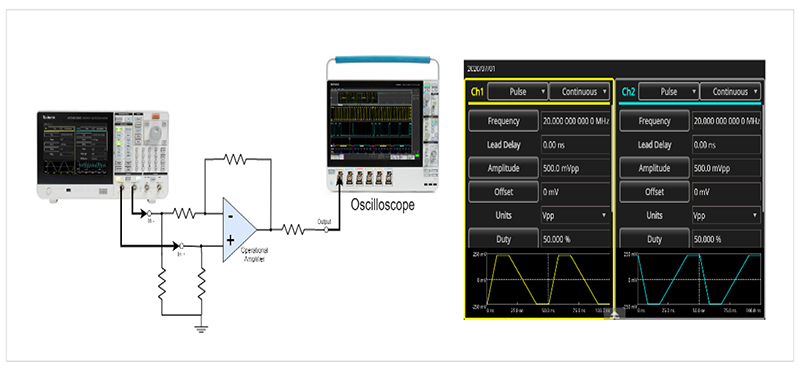

Характеристика операційних підсилювачів

ТИПОВЕ ЗАСТОСУВАННЯ

Вимірювання фазового зсуву, посилення, перерегулювання, швидкості наростання операційних підсилювачів та буферних схем.

КОРИСТУВАЧІ

Інженери з проектування та тестування електроніки, що працюють на виробників напівпровідників, що розробляють операційні підсилювачі.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

Подвійні канали та плаваючі виходи для генерації диференціальних сигналів.

Простота використання,

Компактний форм-фактор.

 ПОРАДИ ТА ПІДКАЗКИ

• Щоб згенерувати диференціальний сигнал, налаштуйте форму сигналу, частоту та амплітуду в каналі 1 та продублюйте інвертовані налаштування для каналу 2 за допомогою функції доповнення CH1. Потім активуйте режим синхронізації, встановивши для частоти CH1=CH2 значення On та запустивши Align Phase.

 • Оскільки операційні підсилювачі можуть поводитися асиметрично, тобто по-різному реагувати на передній і задній фронт вхідного імпульсу, джерело стимулу повинно мати незалежно регульований час наростання та спаду.

Рекомендований AFG: Tektronix AFG31252. (Аналоги SIGLENT, UNI-Trend, OWON

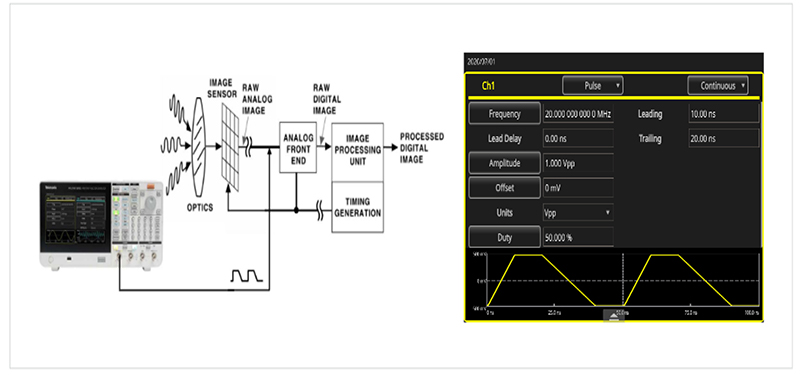

Перевірка запасу часу AFE (аналоговий вхідний каскад) для датчика CCD

ТИПОВЕ ЗАСТОСУВАННЯ

Визначає чутливість AFE до часу спадаючого фронту вхідного сигналу.

КОРИСТУВАЧІ

Інженери-проектувальники електроніки, які працюють над конструкціями ПЗЗ-датчиків у компаніях з виробництва напівпровідників та електроніки, що розробляють продукти для цифрового зображення.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

• Частота імпульсів до 160 МГц.

• Час наростання та спаду фронту імпульсу регулюється незалежно.

• Регулювання параметрів форми сигналу набирає чинності негайно, не перериваючи випробування.

ПОРАДИ ТА ПІДКАЗКИ

• Встановіть опір навантаження генератора так, щоб він відповідав опору підключеного ланцюга, щоб амплітуда відображалася точно.

• Щоб ізолювати чутливість AFE до змін заднього фронту, регулюйте лише час заднього фронту та зберігайте постійний час переднього фронту.

Рекомендований AFG: Tektronix AFG31252. (Аналоги SIGLENT, UNI-Trend, OWON)

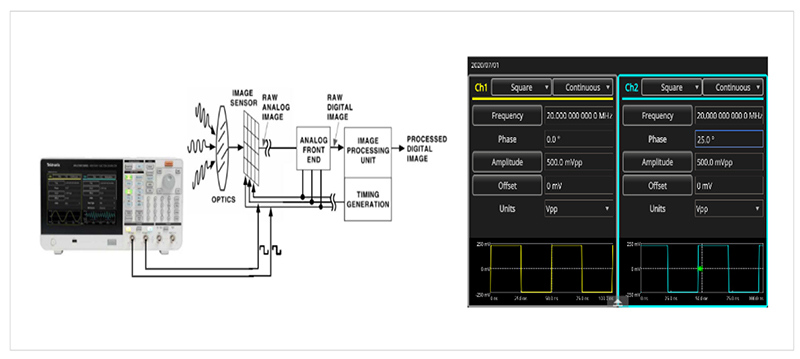

 Визначення характеристик ПЗЗ-сенсора - тест на запас із затримки

ТИПОВЕ ЗАСТОСУВАННЯ

Перевірте запас затримки тактового входу схеми CCD.

КОРИСТУВАЧІ

Інженери-проектувальники електроніки, які працюють над проектами з ПЗЗ-сенсорами в компаніях з виробництва напівпровідників та електроніки, що розробляють технології цифрового зображення.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

• Прямокутні хвилі до 160 МГц.

• Подвійні канали, які можна легко синхронізувати.

• Точне регулювання затримки між каналами 1 та 2.

• Зручні клавіші швидкого доступу для швидкого доступу до затримки.

ПОРАДИ ТА ПІДКАЗКИ

• Активуйте режим синхронізації двоканального генератора сигналів, встановивши для частоти CH1=CH2 значення On та запустивши Align Phase.

• Визначте запас затримки, плавно регулюючи фазову затримку між тактовими сигналами 1 і 2 з невеликими збільшеннями, доки схема не перестане працювати належним чином.

Рекомендований AFG: Tektronix AFG31252. (Аналоги SIGLENT, UNI-Trend, OWON.

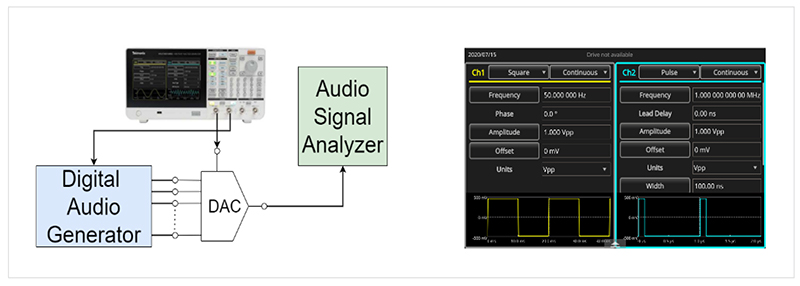

Тестування аудіо ЦАП

ТИПОВЕ ЗАСТОСУВАННЯ

• Функціональна перевірка аудіо АЦП та ЦАП.

• Оцінити робочий діапазон тактової частоти аудіо АЦП та ЦАП.

КОРИСТУВАЧІ

Інженери-проектувальники електроніки, які працюють у напівпровідникових компаніях, що розробляють аудіо АЦП та ЦАП.

 ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

• Подвійні канали, які можуть працювати із незалежною синхронізацією.

• Хороші характеристики шуму та джиттера.

ПОРАДИ ТА ПІДКАЗКИ

• Для керування тактовим сигналом ЦАП та керування аудіогенератором за допомогою двоканального генератора довільних функцій канали 1 та 2 повинні працювати у «несинхронізованому» режимі.

• Вимкніть будь-яке джерело синхронізації на тестовій платі ЦАП під час роботи пристрою від зовнішнього джерела синхронізації.

• Встановіть опір навантаження генератора так, щоб він відповідав опору підключеного ланцюга, щоб амплітуда відображалася точно.

Рекомендований AFG: Tektronix AFG31252. (Аналоги SIGLENT, UNI-Trend, OWON)
