Що таке генератор сигналів?

Магазин Gtest® - авторизований постачальник генераторів сигналів в Україні:
https://gtest.com.ua/uk/vimiryuvalni-priladi/generatori-signaliv

Як інженер, ви знаєте, наскільки важливими є точні та надійні випробування для забезпечення якості та продуктивності ваших розробок. Але при величезній кількості генераторів сигналів на ринку пошук відповідного може здатися пошуком голки в копиці сіна. Ось чому так важливо розуміти різні функції та можливості генераторів сигналів, щоб ви могли прийняти обґрунтоване рішення, яке відповідає унікальним потребам ваших проектів та тестів. Правильний генератор сигналів може відіграти вирішальну роль в отриманні даних, необхідних для уточнення та покращення ваших проектів, у той час як невдалий вибір може призвести до тривалої та дорогої ситуації.

Генератор сигналів — це електронний пристрій, який генерує форми хвиль, що повторюються або неповторюються, використовуються для тестування та оцінки електронного випробувального обладнання. Він імітує реальні сигнали та умови, дозволяючи вам та іншим інженерам тестувати продуктивність та поведінку електронних систем.

Генератори сигналів використовуються у різних галузях, включаючи телекомунікації, аудіотехніку та медичну електроніку. Історія генераторів сигналів походить від 1920-х років, коли вони вперше були розроблені як прості генератори синусоїдальних хвиль. Згодом вони еволюціонували, включивши більш складні можливості генерації хвиль, поліпшену точність і більшу гнучкість. Сьогодні генератори сигналів пропонують широкий спектр вихідних форм сигналів, варіантів модуляції та діапазонів частот, що дозволяє вам точно адаптувати тестові сигнали до конкретних потреб.

Як працюють генератори сигналів?

Генератор сигналів складається з декількох ключових компонентів, включаючи генератор, модулятор, підсилювач та вихідний каскад. Процес генерації сигналу починається з генератора, який генерує стабільну форму хвилі, що повторюється, наприклад, синусоїдальну хвилю.

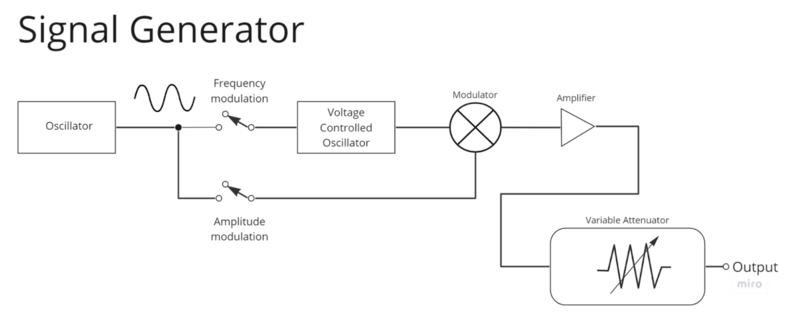

Спрощена структурна схема генератора сигналів

Форма хвилі проходить через модулятор, який перетворює її на бажаний тип сигналу, наприклад, прямокутну або трикутну хвилю. Він додає будь-яку модуляцію, наприклад, амплітудну, частотну чи фазову. Потім він посилює вихідний сигнал до бажаного рівня і відправляє його на DUT (пристрій, що тестується).

Генератор сигналів може генерувати різні форми хвиль, включаючи синусоїдальні, квадратні, трикутні, пилкоподібні та довільні. Синусоїдальні сигнали зазвичай використовуються для тестування та оцінки аудіосистем, у той час як квадратні та трикутні сигнали тестують цифрові схеми. Пилоподібні та довільні сигнали тестують різні електронні системи, оскільки вони можуть імітувати реальні сигнали та умови.

Хоча генератори сигналів є зручними інструментами, вони також мають обмеження та проблеми.

• Точність. Однією з найбільших проблем є точність, оскільки навіть незначні помилки згенерованого сигналу можуть вплинути на результати тесту.
• Шум. Ще однією проблемою є шум, який може спотворити сигнал та обмежити його корисність.
• Спотворення. Остання проблема, яка може стати проблемою, — це спотворення, яке може вносити небажані нелінійності в сигнал.

Щоб подолати ці проблеми, виберіть правильний генератор сигналів для вашої програми та використовуйте його правильно, враховуючи його характеристики та обмеження.

Застосування генераторів сигналів

Ви використовуєте генератори сигналів у різних галузях промисловості та додатках, випробувальному та вимірювальному обладнанні, починаючи від електронного обладнання та закінчуючи телекомунікаційним та аудіо/відео обладнанням. Давайте докладніше розглянемо деякі з найпоширеніших програм.

Електронне тестування - Генератори сигналів необхідні інженерам, оскільки вони дозволяють отримувати точні та настроювані сигнали для тестування та оцінки електронних систем. Наприклад, інженери можуть використовувати генератори сигналів для імітації реальних сигналів та умов.

Телекомунікації - Генератори сигналів тестують та перевіряють продуктивність різних систем зв'язку, таких як стільникові мережі, супутникові системи та мережі передачі даних. Наприклад, технік може використовувати генератор сигналів для передачі тестового сигналу на базову станцію стільникового зв'язку, щоб оцінити чутливість її приймача, потужність передавача та інші показники продуктивності.

Аудіо та відео - Генератори сигналів тестують та оцінюють аудіо- та відеообладнання, таке як підсилювачі, динаміки та дисплеї. Наприклад, генератори сигналів генерують синусоїдальні сигнали для тестування частотної характеристики аудіосистем.

Автомобільний - Генератори сигналів перевіряють та оцінюють різні автомобільні електронні системи, такі як системи керування двигуном, системи керування трансмісією та інформаційно-розважальні системи. Наприклад, генератор сигналів може імітувати сигнали датчиків, такі як положення дросельної заслінки та швидкість двигуна, для перевірки продуктивності систем керування двигуном.

Типи генераторів сигналів

На ринку є безліч генераторів сигналів, від простих генераторів функцій до складних генераторів довільних сигналів. Давайте розглянемо п'ять поширених типів генераторів сигналів.

1. Генератори радіочастотних сигналів
2. Генератори векторних сигналів
3. Генератори сигналів довільної форми
4. Генератори функцій
5. Генератори імпульсів

Генератори радіочастотних сигналів

Генератор радіочастот (РЧ) генерує високочастотні сигнали в радіочастотному спектрі, зазвичай в діапазоні від кількох кілогерц до кількох гігагерц. Генератори РЧ можуть тестувати та оцінювати продуктивність РЧ-компонентів та систем, таких як антени, фільтри, підсилювачі та системи зв'язку.

Основна функція генератора радіочастот – забезпечити стабільне та надійне джерело сигналу для тестування та оцінки електронних схем та пристроїв. Генератори радіочастот складаються з гетеродина, модулятора та підсилювача потужності.

Гетеродин генерує базовий радіочастотний сигнал

Модулятор додає до сигналу бажану модуляцію, наприклад, амплітудну модуляцію (АМ) або частотну модуляцію (ЧМ).

Підсилювач потужності посилює модульований сигнал до необхідного рівня, що робить його придатним для тестування та оцінки радіочастотних компонентів та систем.

Ви можете знайти генератори ВЧ у різних додатках, таких як телекомунікації, військова та оборонна промисловість, а також промислова електроніка. Вони відіграють велику роль у тестуванні та оцінці компонентів та систем ВЧ, гарантуючи, що вони відповідають бажаним експлуатаційним характеристикам.

Генератори векторних сигналів

Векторний генератор сигналів (VSG) - це генератор сигналів, який може генерувати як амплітудно-, так і фазово-модульовані сигнали, також відомі як векторні сигнали. На відміну від традиційних генераторів сигналів, які генерують тільки сигнали з постійною амплітудою, VSG може генерувати сигнали зі змінною амплітудою та фазою, які необхідні для тестування та оцінки стільникових мереж та супутникових систем.

Основна функція VSG – генерація складних сигналів для тестування та оцінки систем зв'язку та електронних пристроїв, таких як фільтри, підсилювачі та модеми.

VSG зазвичай включає цифровий генератор сигналів, модулятор і підсилювач потужності, які працюють разом для створення бажаного сигналу.

Ви можете знайти VSG у телекомунікаційній галузі , де вони відіграють важливу роль у тестуванні та оцінці сучасних систем та пристроїв зв'язку.

Генератори сигналів довільної форми

Генератор сигналів довільної форми (AWG) - це генератор сигналів, який може створювати будь-які форми сигналів у межах свого частотного діапазону. На відміну від інших генераторів сигналів, які створюють зумовлені форми сигналів, такі як синусоїдальні, прямокутні та трикутні хвилі, AWG може створювати широкий спектр форм сигналів, які можуть бути запрограмовані або визначені користувачем.

Форма хвилі створюється шляхом цифрового синтезу серії семплів, що зберігаються в пам'яті, які потім перетворюються на аналоговий сигнал за допомогою цифро-аналогового перетворювача (ЦАП).

Ви можете знайти AWG в різних додатках, таких як: електронні випробування та вимірювання, телекомунікації, аудіо та відео обладнання, автомобільна промисловість, військові та оборонні, дослідження та розробки.

Генератори сигналів довільної форми забезпечують високу точність, гнучкість та універсальність, дозволяючи вам генерувати різні форми сигналів для цілей тестування та оцінки. Крім того, генератор сигналів довільної форми може генерувати складніші форми сигналів, такі як імпульсні та модульовані сигнали , які можуть імітувати реальні умови, що робить їх важливим інструментом у багатьох галузях.

Генератори функцій

Генератор функцій генерує різні електричні форми хвиль, такі як синусоїдальні, квадратні, трикутні та пилкоподібні, у широкому діапазоні частот. Основна функція генератора функцій – забезпечити зручне та універсальне джерело сигналів для тестування та оцінки електронних схем та пристроїв.

Генератори функцій зазвичай складаються з генератора форми хвилі, схеми керування частотою та підсилювача. Генератор форми хвилі генерує базову форму хвилі, тоді як схема управління частотою визначає частоту хвилі. Підсилювач посилює хвилю до бажаного рівня, що робить її придатною для тестування та оцінки електронних схем та пристроїв.

Генератори функцій можна знайти в різних програмах, таких як тестування електроніки, освіта та дослідження. Інженери-електронники, техніки та студенти використовують генератори функцій для тестування та оцінки продуктивності електронних схем та пристроїв. Вони також використовуються при розробці та тестуванні аудіо- та відеообладнання, а також під час виробництва різних електронних пристроїв.

Генератори імпульсів

Генератор імпульсів генерує електричні сигнали або імпульси, як правило, з точною синхронізацією та тривалістю. Генератори імпульсів перевіряють та оцінюють різні електронні схеми та пристрої, такі як цифрові схеми, схеми синхронізації та системи зв'язку.

Основна функція генератора імпульсів - забезпечити точне та контрольоване джерело імпульсів для тестування та оцінки електронних схем та пристроїв. Генератори імпульсів складаються зі схеми синхронізації, схеми формування та підсилювача.

Схема синхронізації визначає синхронізацію імпульсів, а схема формування визначає форму імпульсів, наприклад, квадратну, трикутну або пилкоподібну. Підсилювач посилює імпульси до бажаного рівня, що робить їх придатними для тестування та оцінки електронних схем та пристроїв.

Багато людей у ​​різних сферах діяльності використовують генератори імпульсів.

• Інженери-електронники використовують генератори імпульсів для тестування та оцінки продуктивності цифрових схем, схем синхронізації та систем зв'язку.
• Технічні фахівці використовують генератори імпульсів для діагностики та ремонту електронних пристроїв та систем.
• Дослідники використовують генератори імпульсів для вивчення та експериментів з електронними схемами та системами.
• Студенти, які вивчають електроніку та інженер
