Продовження теми, що розкриває різноманітність цього приладу. Частина 3

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою генераторів сигналів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

25 часто виникаючих завдань, які можна вирішити за допомогою генератора довільних функцій.

Частина 3

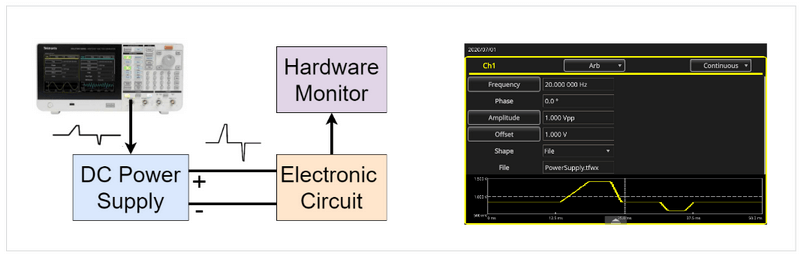

Захищеність від збоїв електроживлення

СТАНДАРТНЕ ЗАСТОСУВАННЯ

Оцінка продуктивності та стійкості електронних систем (материнська плата ПК, автомобільний електронний пристрій тощо) до циклічного включення живлення, перехідних процесів та перешкод в електроживленні.

КОРИСТУВАЧІ

Інженери-проектувальники електроніки, що проектують прикладні програми комп'ютерів, периферійні пристрої, вбудовані системи чи автомобільна електроніка.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

• Потужні можливості створення та редагування сигналів за допомогою ArbBuilder на пристрої або програмного забезпечення ArbExpress для ПК.

• Простота використання та компактний форм-фактор приладу.

ПОРАДИ ТА ПІДКАЗКИ

• Налаштуйте налаштування імпедансу навантаження генератора так, щоб воно відповідало імпедансу підключеного ланцюга, щоб амплітуда відображалася точно.

• Якщо форма тестового сигналу задана як значення часу та амплітуди, введіть їх до ArbBuilder або ArbExpress через таблицю малювання крапок.

Рекомендовані прилади: Tektronix модельного ряду AFG31000 та аналоги від SIGLENT, UNI-TREND, OWON.

Радіочастотні програми

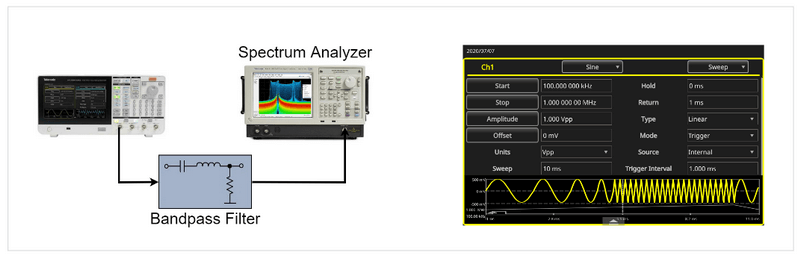

Вимірювання частотної характеристики смугового фільтра

СТАНДАРТНЕ ЗАСТОСУВАННЯ

Стимулювання фільтра за допомогою синусоїди, що коливається, і вимірювання частотної характеристики фільтра за допомогою аналізатора спектра.

КОРИСТУВАЧІ

• Інженери-проектувальники електроніки, які працюють на постачальників фільтрів або постачальників бездротового обладнання.

• Професори, завідувачі лабораторій, які працюють у студентських лабораторіях та університетах.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

• Простота використання.

• На великому екрані відображаються всі відповідні параметри сигналів і розгортки, що забезпечує повну впевненість у правильності налаштувань.

• Компактний форм-фактор залишає на столі більше місця для пристроїв та кабелів.

ПОРАДИ ТА ПІДКАЗКИ

• Якщо доступний лише осцилограф і немає аналізатора спектра, запустіть запуск розгортки через тригерний вихід генератора, встановіть часову шкалу осцилографа відповідно до часу розгортки генератора та інтерпретуйте її як значення частоти.

Рекомендовані прилади: Tektronix модельного ряду AFG31000 та аналоги від SIGLENT, UNI-TREND, OWON.

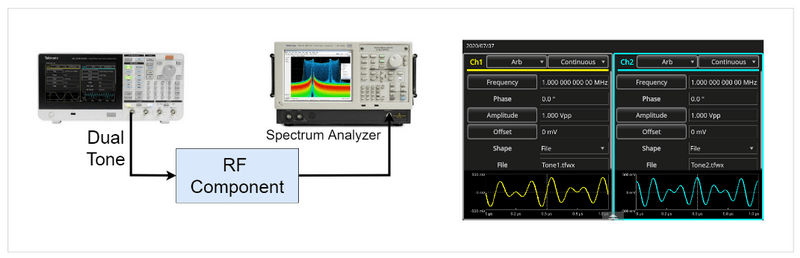

Вимірювання інтермодуляційних спотворень радіочастотних компонентів

ТИПОВЕ ЗАСТОСУВАННЯ

Стимулювання радіочастотних компонентів подвійним тоном для вимірювання інтермодуляційних спотворень другого та третього порядку за допомогою аналізатора спектра.

КОРИСТУВАЧІ

Інженери-проектувальники електроніки, що проектують або використовують ВЧ-підсилювачі, блоки посилення, змішувачі, модулятори, роз'єми, розгалужувачі, з'єднувачі, реле, атенюатори, PIN-діоди, вугільні резистори, коаксіальний кабель та інші.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

• Усуває потребу в змішувачі для об'єднання кількох сигналів.

• Простота використання скорочує час налаштування.

• Компактний форм-фактор заощаджує місце на столі.

ПОРАДИ ТА ПІДКАЗКИ

• Зручно створюйте подвійний тон, створюючи кожен тон окремо в ArbExpress, а потім додаючи їх за допомогою математичних обчислень.

• Щоб уникнути розривів форми сигналу, визначте обидва тони із цілим числом циклів сигналу.

Рекомендовані прилади: Tektronix модельного ряду AFG31000 та аналоги від SIGLENT, UNI-TREND, OWON.

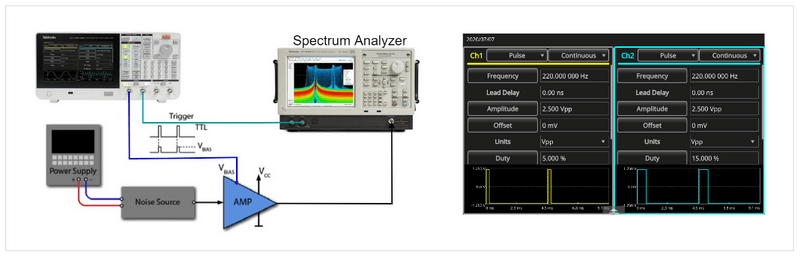

Імпульсний шум – вимір фігури

ТИПОВЕ ЗАСТОСУВАННЯ

AFG генерує два синхронні імпульсні сигнали для включення ВЧ-підсилювача і запуску вимірювання коефіцієнта шуму на аналізаторі спектру.

КОРИСТУВАЧІ

Інженери-конструктори та інженери-випробувачі РЧ, що розробляють компоненти та системи бездротового зв'язку пакетних стандартів (TDMA, GSM та ін.), а також радіолокації та радіоелектронної боротьби.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

• Подвійні канали, які можна легко синхронізувати.

• Простота використання.

• Економія засобів та місця на робочому столі порівняно зі спеціальними генераторами імпульсів.

ПОРАДИ ТА ПІДКАЗКИ

• Синхронізуйте два канали AFG, встановивши частоту CH1=CH2 і запустивши Align Phase, щоб аналізатор спектру вимірював відгук підсилювача під час фази вмикання.

• Погодьте амплітуду каналу 1 із рівнем зміщення підсилювача.

• Погодьте амплітуду каналу 2 із тригерним входом аналізатора спектру.

Рекомендовані прилади: Tektronix модельного ряду AFG31000 та аналоги від SIGLENT, UNI-TREND, OWON.

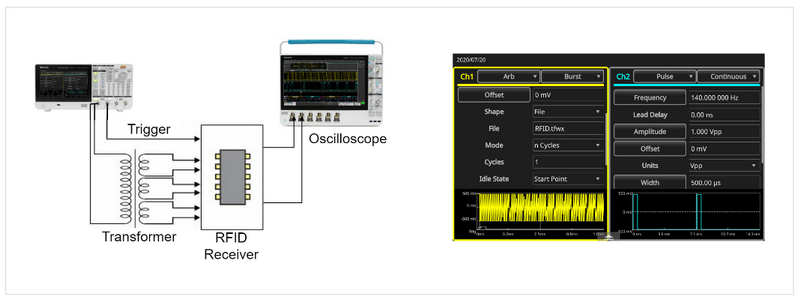

Функціональне тестування мікросхем RFID-приймача

СТАНДАРТНЕ ЗАСТОСУВАННЯ

AFG імітує 4-бітний шаблон RFID та забезпечує сигнал запуску для функціонального тестування мікросхем приймача RFID 134,2 кГц.

КОРИСТУВАЧІ

• Інженери-проектувальники електроніки, які працюють у напівпровідникових компаніях, що розробляють RFID-мікросхеми.

• Розробники RFID-зчитувачів.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

• Подвійні канали, які можна легко синхронізувати для генерації сигналу RFID та синхронного тригерного сигналу.

• ArbExpress для визначення імпульсів RFID за допомогою математичних формул.

ПОРАДИ ТА ПІДКАЗКИ

• Активуйте режим синхронізації двоканального генератора сигналів, встановивши для частоти CH1=CH2 значення On та запустивши Align Phase.

• Якщо імпульси RFID описуються математичними рівняннями, створіть сигнали за допомогою редактора рівнянь ArbExpress.

• Встановіть період сигналу, який відповідає тривалості сигналу RFID.

• Щоб перевірити чутливість приймача до змін частоти, відрегулюйте період чи частоту сигналу.

• Щоб перевірити сприйнятливість приймача до шуму фону, використовуйте функцію додавання шуму генератора.

 Рекомендовані прилади: Tektronix модельного ряду AFG31000 та аналоги від SIGLENT, UNI-TREND, OWON.

Радіаційні випробування ЕМС

ТИПОВЕ ЗАСТОСУВАННЯ

Вимірювання випромінювання аудіосигналу ATIS* усередині літака. AFG31252 подає несучу, модульовану аудіосигналом, із системи зв'язку літака.

КОРИСТУВАЧІ

Інженери-випробувачі EMC, що працюють на виробників літаків та компанії, що тестують системи зв'язку літаків.

ПЕРЕВАГИ ВИКОРИСТАННЯ ГЕНЕРАТОРА ДОВІЛЬНИХ ФУНКЦІЙ

• Подвійні канали, які можуть працювати із незалежною синхронізацією.

• Діапазон частот синусоїдального сигналу до 250 МГц.

• Можливість зовнішньої модуляції; компактний форм-фактор.

• AFG31252 замінює ПК, що відтворює аудіофайли, аудіопідсилювач та радіочастотний генератор.

ПОРАДИ ТА ПІДКАЗКИ

• Згенеруйте сигнал, що несе за допомогою каналу 1 у режимі модуляції із зовнішнім джерелом.

• Згенеруйте аудіосигнал у вигляді сигналу довільної форми за допомогою каналу 2 та підключіть його до входу модуляції каналу 1.

• Щоб створити файл форми аудіосигналу, запишіть його через мікрофон та осцилограф, а потім імпортуйте його до генератора довільних функцій через ArbExpress.

• Встановіть період сигналу на каналі 2, щоб він відповідав тривалості аудіосигналу.

Рекомендовані прилади: Tektronix модельного ряду AFG31000 та аналоги від SIGLENT, UNI-TREND, OWON.
