Що потрібно розуміти перед вибором генератора радіочастотних сигналів?

Магазин Gtest® - авторизований постачальник генераторів сигналів в Україні:
https://gtest.com.ua/uk/vimiryuvalni-priladi/generatori-signaliv

Генератор радіочастотних (ВЧ) сигналів - це висококласне вимірювальне обладнання, яке формує радіочастотні сигнали в широкому діапазоні частот із високою спектральною чистотою, стабільною частотою та заданою амплітудою.

При виборі пристрою інженери та техніки стикаються з десятками складних специфікацій у датасітах: dBc/Hz, ppm, ALC, Phase Noise, Spurious. У цій статті ми простою мовою розберемо основні параметри ВЧ-генераторів, різницю між аналоговими та векторними моделями та допоможемо вибрати прилад під завдання вашої лабораторії або сервісного центру.

1. Чим класичний ВЧ-генератор відрізняється від векторного?

Перше, з чим важливо визначитися перед покупкою - тип сигналу, що формується:

• Класичний радіочастотний (RF) генератор: Генерує чисте синусоїдальне коливання з можливістю застосування базових аналогових модуляцій: АМ (амплітудна), ЧС (частотна), ФМ (фазова) та імпульсна. Це оптимальний вибір для перевірки ВЧ-трактів, налаштування фільтрів, роботи з раціями, приймально-передаючими модулями та аналоговими приймачами.

• Векторний генератор сигналів (VSG): Крім виконання стандартних функцій, оснащений I/Q-модулятором та здатний генерувати складні цифрові формати модуляцій (QPSK, QAM, FSK, BPSK, OFDM). Такі прилади необхідні розробки та тестування сучасних цифрових систем зв'язку: Wi-Fi, Bluetooth, LTE, 5G, LoRa.

Порада: Якщо ваша мета - вимірювання чутливості радіо, перевірка вибірковості або зняття АЧХ фільтра, вам достатньо класичного RF-генератора. Переплачувати за векторний можна тільки при прямій роботі з цифровими протоколами.

2. Ключові базові характеристики

Частотний діапазон та вихідна потужність

Частотний діапазон – головний фактор, що визначає вартість генератора. Чим вище верхня межа (наприклад, 1.5 ГГц, 3 ГГц або 6 ГГц, тим складніше пристрій і дорожче високочастотний тракт.

Потужність сигналу традиційно вимірюється в децибелах щодо 1 мл (dBm):

• Максимальна потужність: Для більшості стандартних приладів складає + 13 dBm (20 мВт), хоча моделі можуть видавати до + 20 dBm.

• Мінімальна потужність: Завдяки внутрішнім атенюаторам, рівень сигналу може опускатися нижче -100 dBm – -140 dBm, що необхідно для тестування чутливості вхідних каскадів приймачів.

Точність та дозвіл (Частота та Потужність)

• Дозвіл (Resolution): Мінімальний крок змін частоти (Гц) або потужності (дБм).

• Точність вимірювання частоти (PPM): Вимірюється у мільйонних частках (parts per million) та характеризує дрейф частоти за рік. Параметр залежить від стабільності внутрішнього опорного годинника (TCXO/OCXO).

• Точність потужності (Amplitute Accuracy): Показує відповідність реального рівня потужності заданому значенню по всьому робочому діапазоні (вимірюється в дБ).

Чому це важливо: При знятті частоти зрізу фільтра за рівнем -3 дБ, висока точність установки частоти та амплітуди гарантує, що ви вимірюєте реальну характеристику компонента, а не похибку джерела.

3. Спектральна чистота: Фазовий шум, гармоніки та спури

Поняття спектральної «чистоти» визначає, наскільки реальний сигнал приладу близький до ідеальної синусоїди математичної.

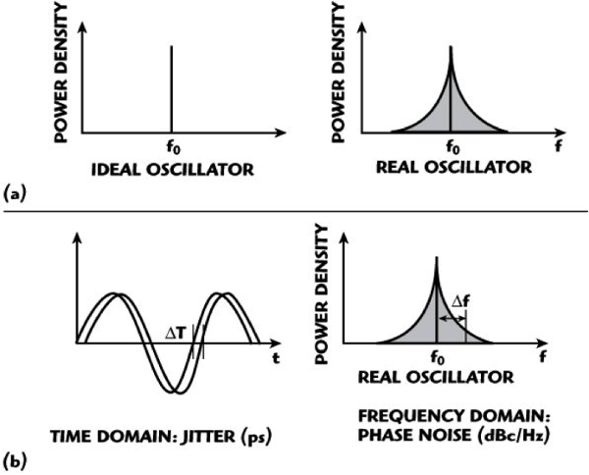

Ідеальний сигнал: Одна тонка лінія на спектроаналізаторі.
Реальний сигнал: "Спідниця" шуму біля основи + бічні піки (перешкоди).

А. Фазовий шум (Phase Noise)

Фазовий шум є швидке випадкове «тремтіння» (джитер) сигналу в часовій області, яке призводить до появи шуму в частотній області. Він вимірюється в смузі 1 Гц щодо рівня несучої dBc/Hz на певному відбудові від неї (наприклад, -110 dBc/Hz на відбудові 10 кГц.

Б. Гармоніки та субгармоніки

Через наявність нелінійних елементів у тракті генеруються паразитні частоти:

• Субгармоніки: Дробові нецілі кратні частоти (0.5f, 1.5f).
• Гармоніки: Цілі кратні частоти основної несучої (2f, 3f).

В. Паразитні негармонічні сигнали (Спури)

Виникають через внутрішні нелінійності та наведення в компонентах самого генератора, що не належать до основного тракту синтезу (наприклад, від імпульсного джерела живлення).

4. Додаткові функції: не переплачуйте за зайве

Сучасні RF-генератори можуть оснащуватися додатковими функціями: генераторами адитивного білого шуму гауссового (AWGN), вбудованими імпульсними модуляторами або багатошинними інтерфейсами автоматизації.

Кожна додаткова опція підвищує підсумкову вартість обладнання та ускладнює інтерфейс. Якщо завдання вашої лабораторії мають прикладний характер, варто вибирати простий, надійний і точний ВЧ-генератор з низькою полицею шуму, не переплачуючи за функціонал, що не використовується.

Підбиваємо підсумок: Чек-лист перед покупкою

1. Запас за частотою: Вибирайте модель із запасом по верхній частоті хоча б 20% від ваших поточних завдань.
2. Діапазон атенюатора: Переконайтеся, що мінімальна потужність опускається до -110 dBm і нижче, якщо ви плануєте тестувати чутливість приймачів.
3. Оцініть рівень фазового шуму: Для роботи з вузькосмуговими сигналами віддавайте перевагу приладам із мінімальним показником dBc/Hz.
4. Вибирайте перевірених виробників: Моделі від Rigol (серія DSG) та Siglent (серія SSG) пропонують характеристики лабораторного рівня, поєднуючи високу якість та доступну ціну.

Підібрати та купити радіочастотний генератор сигналів під ваші технічні завдання ви можете у каталозі gtest.com.ua.
