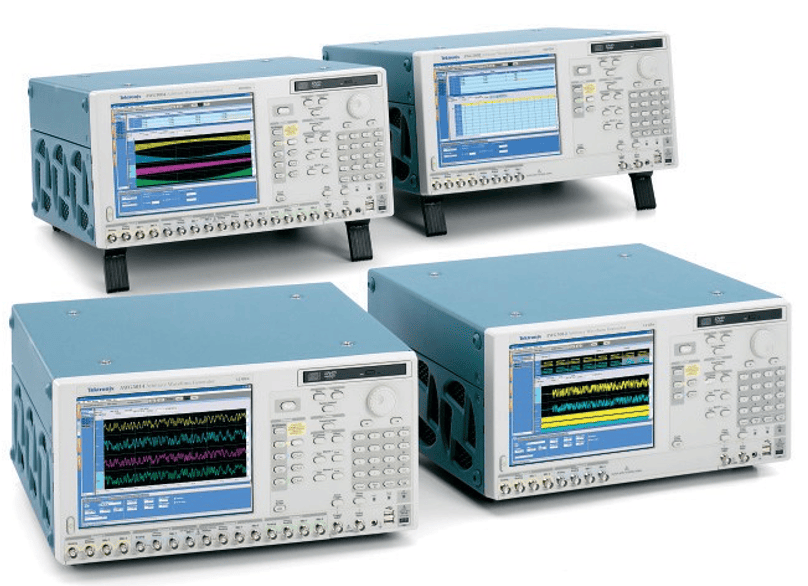

ГЕНЕРАТОР СИГНАЛІВ ДОВІЛЬНОЇ ФОРМИ. СЕРІЯ AWG5000 - AWG5014, AWG5012, AWG5004, AWG5002

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою генераторів сигналів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Генератори сигналів довільної форми серії AWG5000 – найкращі джерела змішаних сигналів для складних сучасних вимірювань

Генератори сигналів довільної форми серії AWG5000 оптимально поєднують найкращу частоту дискретизації, вертикальну роздільну здатність, точність форми сигналу та об'єм сигнальної пам'яті.

Прилади цієї серії є найкращим у своєму класі рішенням для створення складних сигналів, необхідних розробникам для перевірки характеристик і налагодження складних електронних пристроїв.

Генератори забезпечують чудовий динамічний діапазон та цілісність сигналу, задовольняючи потреби сучасних розробників.

Моделі серії AWG5000 обладнані 14-розрядним ЦАП з частотами дискретизації від 600 млн. до 1,2 млрд. вибірок за секунду, мають від 2 до 4 каналів, можуть синхронізувати від 4 до 8 виходів цифрових маркерів та мають 28 каналів для виведення цифрових даних, що дозволяє з легкістю вирішувати найскладніші вимірювальні завдання у сфері бездротових комунікацій, в ході розробки цифрових побутових пристроїв (наприклад, пристроїв формування зображення), перетворювачів даних і напівпровідникових компонентів.

Відкрита архітектура приладів з інтерфейсом на базі операційної системи Windows XP забезпечує простоту та зручність у роботі, підключення до периферійних пристроїв та взаємодію з програмним забезпеченням інших виробників.

Можливості та переваги

Моделі з частотою дискретизації 1,2 Гвиб/с та 600 Мвиб/с

Вертикальна роздільна здатність 14 біт

Від 2-х до 4-х симетричних/несиметричних сигналів довільної форми

Симетричні/несиметричні виходи

• Вихідна напруга до 4,5 В (ампл.) у несиметричному режимі та до 9 В (ампл.) у симетричному режимі
• Час наростання/спаду 0,95 нс (від 10 до 90%) при 0,6 В (ампл.)
• Динамічний діапазон: 80 dBc (1 МГц), 64 dBc (10 МГц)

Від 4 до 8 маркерних виходів із регульованим рівнем

• До 3,7 (ампл.) на несиметричному виході з навантаженням 50 Ом
• Час наростання/спаду 300 пс (від 20 до 80%) у діапазоні рівнів від 0 до 1 В

28-розрядний вихід для цифрових даних (канал 1/2)

• До 3,7 (ампл.) на несиметричному виході з навантаженням 50 Ом
• Час наростання/спаду 300 пс (від 20 до 80%) у діапазоні рівнів від 0 до 1 В

Об'єм пам'яті до 32 М

Управління зсувом фронту з роздільною здатністю до 800 пс

Можливість реалізації послідовностей даних у реальному часі, включаючи нескінченні цикли, умовні та безумовні переходи

Інтуїтивно зрозумілий інтерфейс користувача на основі Windows XP

Вбудований комп'ютер забезпечує підключення до локальної мережі та використання вбудованого приводу DVD, знімного жорсткого диска, мережного інтерфейсу та портів USB

Застосування

Бездротовий зв'язок

• Квадратурні модулюючі сигнали I та Q високої точності (полярна модуляція: I/Q + керування амплітудою, дві пари сигналів I/Q для MIMO)

Пристрої формування зображення

• Сигнали для пристроїв виводу та запису зображення (CCD, LCD)

Перетворення даних

• Сигнали для перетворювачів даних (ЦАП, АЦП)

Розробка та тестування змішаних аналого-цифрових пристроїв

• 2/4 аналогових каналу + 4/8 виходів маркера + 28 цифрових виходів даних

Генерація ідеальних сигналів та сигналів, що включають будь-які види спотворень

Покращене/спотворене відтворення записаних сигналів.

Імпорт векторних описів сигналів із програмного забезпечення інших виробників, таких як MathCAD, MATLAB, Excel тощо.

Генерація I/Q та ПЧ сигналів для бездротових мереж

Генератори сигналів довільної форми компанії Tektronix підтримують концепцію Wireless Everywhere, дозволяючи працювати з новітніми цифровими РЧ технологіями, що підвищують ємність мереж, і забезпечують підтримку широкого діапазону частот і схем модуляції.

Генератори серії AWG5000 мають частоту дискретизації 1,2 Гвиб/с (600 Мвиб/с), достатній динамічний діапазон і роздільну здатність по вертикалі 14 біт, що задовольняє вимогам як вузькосмугових I/Q, так і широкосмугових ПЧ додатків. AWG5000 може генерувати як аналогові сигнали IQ/ПЧ, а й цифрові дані IQ/ПЧ.

Системи множинного введення та виведення (MIMO) підтримують стандарти W-LAN/Wi-Max за рахунок використання просторового мультиплексування з декількома антенами та є передовою технологією швидкої та надійної передачі даних. Генератори серії AWG5000 дозволяють використовувати до 4 аналогових каналів (до 8 із двома приладами) для одночасної генерації сигналів MIMO. Це означає, що вони можуть генерувати дві пари сигналів IQ (4 пари з двома приладами) у режимі генератора IQ та чотири пари сигналів ПЧ (8 пар з двома приладами) у режимі генератора ПЧ. У двоканальних моделях можуть встановлюватись додаткові цифрові виходи каналу 1 і 2 каналу.

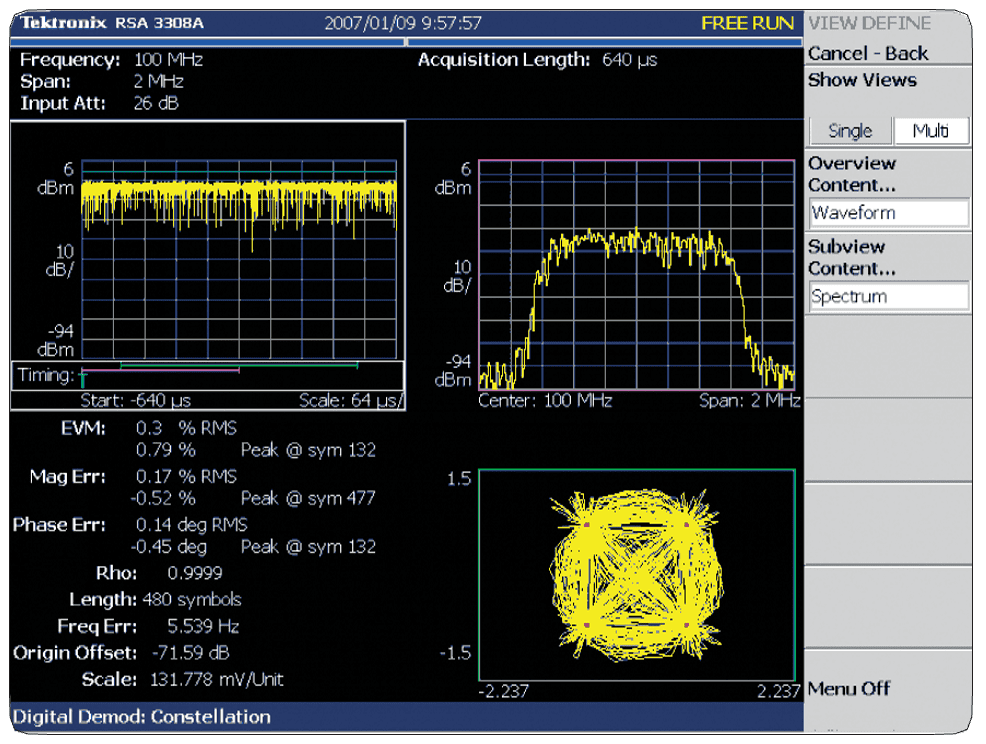

Вимірювання амплітуди вектор помилки/Точкова діаграма

Типова схема подачі сигналу

Паразитні складові

Вертикальна роздільна здатність 14 біт і добре продумана конструкція генераторів серії AWG5000 забезпечують відмінний динамічний діапазон та чистоту сигналу. Динамічний діапазон досягає 80 dBc для 1 МГц сигналу і 64 dBc для сигналу 10 МГц.

Огляд спектру RTSA (аналіз сигнатури радіолокаційної мети)

Багаторівневий логічний сигнал

Одним із способів збільшення обсягу переданих даних без підвищення швидкості в каналі є застосування багаторівневих сигналів. У цьому випадку амплітуда сигналу може набувати не 2 стандартних двійкових рівня, а кілька значень. Багаторівневий сигнал можна як сигнал, амплітуда якого може приймати кілька дискретних значень.

Цей спосіб модуляції називається амплітудно-імпульсною модуляцією або PAM. Сигнал 9PAM, - сигнал, амплітуда якого набуває 9 різних значень, підвищує швидкість передачі даних в чотири рази, не підвищуючи швидкості передачі в каналі.

Генератори серії AWG5000 дозволяють тестувати останні розробки, генеруючи будь-які змішані або багаторівневі сигнали.

Модуляція 9-PAM зі швидкістю 250 Мбіт/с сигналу за допомогою

Генерація змішаного сигналу

Моделі AWG5012 та AWG5002 можуть генерувати два аналогові сигнали з чотирма цифровими виходами маркерів, підтримуючи опціонально до 28 цифрових виходів (канали даних Ch1 та Ch2). В результаті Ви отримуєте генератор змішаних аналогових та цифрових сигналів – найбільш універсальне рішення на всі випадки життя, включаючи побутову електроніку, наприклад, перетворювачі ЦАП/АЦП та пристрої обробки зображень.

Тестування змішаного TDS/TLA iView™

Технічні характеристики

Інформація для замовлення

Основний блок генератора сигналів довільної форми

AWG5014

1,2 Гвиб/с, 4 канали, 14 біт, 16 М точок/канал Генератор сигналів довільної форми

AWG5012

1,2 Гвиб/с, 2 канали, 14 біт, 16 М точок/канал Генератор сигналів довільної форми

AWG5004

600 Мвиб/с, 4 канали, 14 біт, 16 М точок/канал Генератор сигналів довільної форми

AWG5002

600 Мвиб/с, 2 канали, 14 біт, 16 М точок/канал Генератор сигналів довільної форми

У комплект кожної моделі входить: сумка для приладдя, передня кришка, USB миша, компактна клавіатура USB, комплект кабелів для виходу постійної напруги, перо для сенсорного екрану (2 шт.), DVD з резервною копією операційної системи Windows XP та інструкціями, CD з прикладними програмами для приладів серії AWG5000 та інструкціями, CD з документацією та програмою перегляду, короткий посібник користувача, реєстраційна карта, сертифікат калібрування, кабель живлення.

Примітка. При замовленні вкажіть тип кабелю живлення та мову посібника користувача.

Спеціалізовані опції для приладів

AWG5014/AWG5012/AWG5004/AWG5002

Опція 01 – Розширення довжини пам'яті сигналу (від 16 М точок до 32 М точок)

AWG5012/AWG5002

Опція 03 – 28-розрядні цифрові виходи даних (цифрові дані каналів CH1 та CH2)

Загальні опції

Варіанти кабелю живлення

Опція A0 - Північна Америка

Опція A1 – Європейська універсальна

Опція A2 - Великобританія

Опція A3 - Австралія. Опція A5 – Швейцарія. Опція A6 – Японія

Опція A10 – Китай

Опція A99 – Без кабелю живлення або адаптера змінного струму

Опції посібника користувача

Опція L0 - Англійська

Опція L5 - Японська

Опція L7 – Спрощена китайська

Опція L8 – традиційний китайський

Послуги

Опція CA1 – одноразове калібрування

Опція C3 – Послуги з калібрування протягом 3 років. Опція C5 – Послуги з калібрування протягом 5 років. Опція D1 – Звіт про результати калібрування

Опція D3 – Звіт про результати калібрування протягом 3 років (з опцією C3)

Опція D5 – Звіт про результати калібрування протягом 5 років (з опцією C5)

Опція R3 – ремонт протягом 3 років

Опція R5 – ремонт протягом 5 років

Післяпродажні послуги (наприклад, AWG5012-CA1)

CA1 – Одноразове калібрування. R3DW – ремонт протягом 3 років. R5DW – ремонт протягом 5 років.

R2PW - Післягарантійний ремонт протягом 2 років.

R1PW – Післягарантійний ремонт протягом 1 року.

Модернізація, AWG5014 AWG50UP

Опція M14 – Розширення довжини пам'яті сигналу з 16 М точок до 32 М точок.

Модернізація, AWG5012 AWG50UP

Опція M12 – Розширення довжини пам'яті сигналу з 16 М пікселів до 32 М пікселів.

Опція D13 - Цифрові виходи даних.

Модернізація, AWG5004 AWG50UP

Опція M04 – Розширення довжини пам'яті сигналу з 16 М пікселів до 32 М пікселів.

Модернізація, AWG5002 AWG50UP

Опція M02 - Розширення довжини пам'яті сигналу з 16 М точок до 32 М точок.

Опція D03 - Цифрові виходи даних.

Рекомендоване приладдя

Перетворювач часу переходу:

• 150 пс (від 10% до 90%)
• 250 пс (від 10% до 90%)
• 500 пс (від 10% до 90%)
• 1000 пс (від 10% до 90%)
• 2000 пс (від 10% до 90%)

Кабель SMA – 102 см

Кабель SMB – 51 см

Комплект для встановлення у стійку – комплект для встановлення у стійку з інструкцією

Передній відсік для жорсткого диска, що знімається - Комплект для встановлення переднього знімного жорсткого диска

Знімний жорсткий диск - диск SATA в комплекті (без встановленого ПЗ)

Короткий посібник користувача – мови: англійська, японська, спрощена китайська, традиційна китайська

Посібник з обслуговування – мова: англійська
