Що таке генератор сигналів? Характеристики, типи та застосування

Генератор сигналів - це пристрій, що генерує електричні сигнали різної частоти, форми та амплітуди. Генератори сигналів використовуються в основному для тестування, розробки та усунення несправностей в електроніці та зв'язку. Вони виробляють точні форми сигналів, що імітують реальні сигнали.

Чи це тестування аудіопристрою, калібрування датчиків або проведення досліджень, генератори сигналів відіграють неоціненну роль в отриманні достовірних результатів у різних галузях. Нижче докладно розглядається роль генератора сигналів, його типи, характеристики та широкий спектр застосування.

Основні характеристики генераторів сигналів

Генератори сигналів призначені для створення стабільних та контрольованих сигналів. Ось деякі основні особливості, які роблять їх універсальними та корисними:

• Діапазон частот: Генератори сигналів охоплюють широкий діапазон частот від дуже низьких частот у кілогерцевому діапазоні до надвисоких частот у гігагерцовому діапазоні. Це дозволяє їм моделювати сигнали у різних додатках, від тестування аудіосигналів до мікрохвильових частот у телекомунікаціях.

• Різноманітність форм сигналів: Вони можуть генерувати сигнали різних типів, включаючи синусоїдальні, прямокутні, трикутні та імпульсні. Ця гнучкість є вкрай важливою, оскільки кожен тип сигналу використовується в різних сценаріях тестування. Наприклад, синусоїди часто використовуються для аудіо- та радіочастот, а прямокутні сигнали використовуються для тестування цифрових схем.

• Керування амплітудою: Генератори сигналів дозволяють точно регулювати амплітуду або силу сигналу. Це корисно для оцінки реакції пристрою на різні рівні сигналу, допомагаючи у тестуванні чутливості та стійкості.

• Можливості модуляції: Багато генераторів сигналів пропонують функції модуляції, такі як амплітудна модуляція (АМ) та частотна модуляція (ЧМ). Модуляція дозволяє генератору сигналів змінювати характеристики вихідного сигналу, що необхідно для відтворення реальних умов при випробуваннях телекомунікацій та радіолокації.

Типи генераторів сигналів

Існують різні типи генераторів сигналів, кожен із яких підходить для вирішення певних завдань. Розуміння цих типів допоможе вибрати оптимальний інструмент для будь-якого завдання.

• Генератори функцій

Генератори функцій генерують різні стандартні форми сигналів, такі як синусоїдальні, прямокутні та трикутні. Вони широко використовуються для загального тестування та усунення несправностей у лабораторіях та ремонтних майстернях. Генератори функцій є універсальними та доступними за ціною, що робить їх ідеальними для додатків, що не потребують граничної точності.

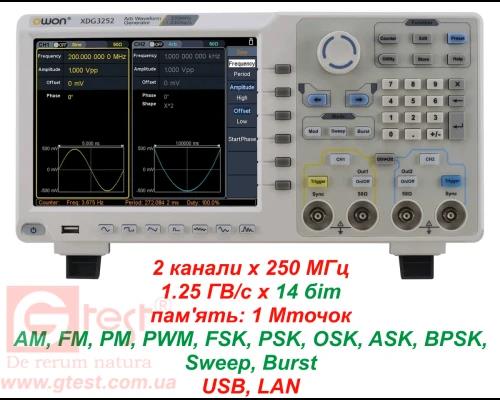

• Генератори сигналів довільної форми (AWG)

AWG створюють складні, нестандартні форми сигналів, які можуть відрізнятись від простих, таких як синусоїда або прямокутні. Ці генератори дозволяють користувачам створювати сигнали заданої форми, що робить їх цінними для складних випробувань, таких як дослідження та розробки. Генератори сигналів довільної форми широко використовуються в таких галузях як аерокосмічна промисловість, де часто потрібне тестування нестандартних форм сигналів.

• Генератори радіочастотних сигналів

Генератори радіочастотних сигналів генерують високочастотні сигнали, зазвичай, в діапазоні від мегагерц (МГц) до гігагерц (ГГц), і використовуються для тестування бездротового зв'язку. Ці генератори відіграють важливу роль у телекомунікаціях для імітації сигналів, що використовуються у мобільних пристроях, Wi-Fi, радарах та інших радіочастотних додатках. Завдяки високій точності та стабільній вихідній частоті генератори радіочастотних сигналів ідеально підходять для тестування антен, передавачів та приймачів.

• Генератори аудіосигналів

Генератори аудіосигналів створюють сигнали діапазоні звукових частот, зазвичай від 20 Гц до 20 кГц. Їх часто використовують для тестування аудіо обладнання, такого як динаміки, мікрофони та підсилювачі. Генератори аудіо сигналів допомагають визначити частотну характеристику, спотворення та чіткість сигналу в аудіопристроях, забезпечуючи високоякісне відтворення звуку.

• Генератори імпульсів

Генератори імпульсів генерують короткі імпульси, а чи не безперервні сигнали. Вони використовуються в основному для тестування цифрових схем та радіолокаційних систем, де потрібні короткі керовані сигнали. Генератори імпульсів дозволяють точно контролювати тривалість імпульсу, частоту повторення та затримку, що робить їх придатними для аналізу цифрових систем та синхронізації радіолокаційних систем.

Поширені застосування генераторів сигналів

Генератори сигналів незамінні у багатьох галузях завдяки своїй універсальності. Ось деякі з основних областей їх застосування:

• Тестування та калібрування електронних пристроїв

Генератори сигналів допомагають імітувати сигнали, з якими електронні пристрої зіткнуться у реальних умовах. Наприклад, при тестуванні радіоприймачів генератори радіочастотних сигналів відтворюють радіочастоти, з якими має працювати приймач. Проводячи тестування в контрольованих умовах, інженери можуть виявляти несправності та гарантувати коректну роботу пристроїв.

• Дослідження та розробки

У НДДКР генератори сигналів сприяють розробці нових електронних продуктів та технологій. Генератори сигналів довільної форми (AWG), зокрема, використовуються для проектування та тестування спеціальних сигналів, що імітують умови в унікальних середовищах. Наприклад, в автомобільній промисловості інженери можуть використовувати генератори сигналів для створення сигналів, що імітують умови, в яких працюватиме автомобільна аудіосистема. Таке тестування допомагає розробникам зрозуміти, як працює продукт, до його виходу ринку.

• Телекомунікації та бездротові технології

Генератори сигналів відіграють ключову роль у телекомунікаціях для тестування сигналів у мобільних пристроях, системах Wi-Fi та мовному устаткуванні. Завдяки своїй здатності генерувати стабільні високочастотні сигнали генератори радіочастотних сигналів імітують частоти зв'язку, що використовуються в різних бездротових технологіях. Це дозволяє виробникам гарантувати сумісність та продуктивність у межах передбачуваної мережі пристрою, від вишок стільникового зв'язку до систем GPS.

• Тестування аудіообладнання

В аудіотехніці генератори сигналів відіграють важливу роль у забезпеченні чистого та точного звуку такими пристроями, як підсилювачі, динаміки та мікрофони. Генератори аудіосигналів використовуються для вимірювання частотної характеристики, спотворень та інших аудіохарактеристик. Подаючи на аудіопристрої діапазон контрольованих частот, інженери можуть оцінювати та покращувати якість звуку.

• Тестування медичного обладнання

Генератори сигналів також використовуються при тестуванні медичних пристроїв, особливо в діагностиці та візуалізації. Наприклад, генератори імпульсів можуть бути використані для тестування апаратів МРТ або ультразвукових приладів, які використовують точні шаблони сигналів для отримання точних зображень. Правильне тестування за допомогою генераторів сигналів допомагає гарантувати безпечну та ефективну роботу медичного обладнання.

Переваги використання генераторів сигналів

Генератори сигналів мають ряд переваг, які роблять їх незамінними при тестуванні та розробці:

• Контроль та узгодженість: Генератори сигналів, створюючи контрольовані форми сигналів, забезпечують однаковість випробувань. Інженери можуть повторювати випробування в тих самих умовах, що забезпечує надійний збір даних і допомагає виявляти і усувати будь-які неполадки.

• Універсальність у різних сферах застосування: Завдяки різним варіантам форм сигналів та частотним діапазонам генератори сигналів досить універсальні для роботи в різних сферах. Від аудіосигналів до високочастотних радіочастотних сигналів вони можуть задовольнити широкий спектр потреб у випробуваннях.

• Ефективність часу: Генератори сигналів оптимізують випробування, автоматизуючи створення сигналів. Це заощаджує час у порівнянні з ручним налаштуванням сигналів, роблячи випробування більш швидкими та ефективними.

• Розширені можливості розробки продукції: Завдяки можливості імітувати реальні умови генератори сигналів відіграють ключову роль у розробці високоякісної продукції. Вони дозволяють виробникам виявляти проблеми на ранніх стадіях, знижуючи необхідність подальших коригувань або відгуків продукції.

• Підвищення безпеки та відповідності вимогам: У таких галузях, як телекомунікації та медичні технології, генератори сигналів дозволяють тестувати пристрої на відповідність галузевим стандартам. Використовуючи генератори сигналів, компанії можуть перевірити, що їхня продукція відповідає нормативним вимогам та безпечна в передбачуваних умовах експлуатації.

Відповідність вимогам додатків

Вибір відповідного генератора сигналів залежить від конкретних вимог програми. Необхідно враховувати такі фактори, як діапазон частот, тип сигналу, можливості модуляції та передбачуване середовище.

Наприклад, генератор ВЧ-сигналів ідеально підходить для тестування високочастотного обладнання зв'язку, тоді як генератор сигналів довільної форми (AWG) краще підходить для тестування складних сигналів в рамках НДДКР. Визначення основних необхідних характеристик допомагає звузити коло варіантів і знайти найбільш вдалий варіант.

Генератори сигналів - це універсальні інструменти, що мають основне значення для випробувань та розробки в галузі електроніки та зв'язку. Їх здатність генерувати контрольовані, стабільні сигнали сприяє інноваціям та надійності у різних галузях, що робить їх ключовим інструментом у будь-якій лабораторії чи випробувальному середовищі.
