Завершуємо цю ємну тему. Частина 6

Посилання на сторінку сайту Магазину Gtest® з номенклатурою генераторів сигналів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цього розділу

25 часто виникаючих завдань, які можна вирішити за допомогою генератора довільних функцій

Частина 6

Промислове застосування

Характеристика динамічних характеристик гідравлічних сервоклапанів

Типове застосування

AFG стимулює сервоклапан за допомогою прямокутної хвилі для визначення часу спрацьовування (ступінчаста характеристика), частотної характеристики (діаграма Боде) та інших параметрів, необхідних для формування технічних характеристик пристрою.

Користувачі

Інженери-конструктори електромеханічних систем, які займаються проєктуванням та виробництвом гідравлічних сервоклапанів.

Переваги використання генератора довільних функцій

• Можливість генерувати різні типи сигналів: прямокутні, пилкоподібні, синусоїдальні та довільні форми.
• Амплітуда понад 10 Vpp для визначення характеристик клапана в режимах перевантаження.
• Простота використання.

Поради та підказки

• Встановлюйте опір навантаження генератора відповідно до опору підключеного кола для точного відображення амплітуди.
• Для керування пристроями зі струмовим входом 0-20 мА або 4-20 мА розраховуйте відповідну напругу генератора на основі вхідного опору пристрою.

Дослідження характеристик гідравлічних сервоклапанів.

Рекомендовані AFG: серія Tektronix AFG31000.

Дослідження

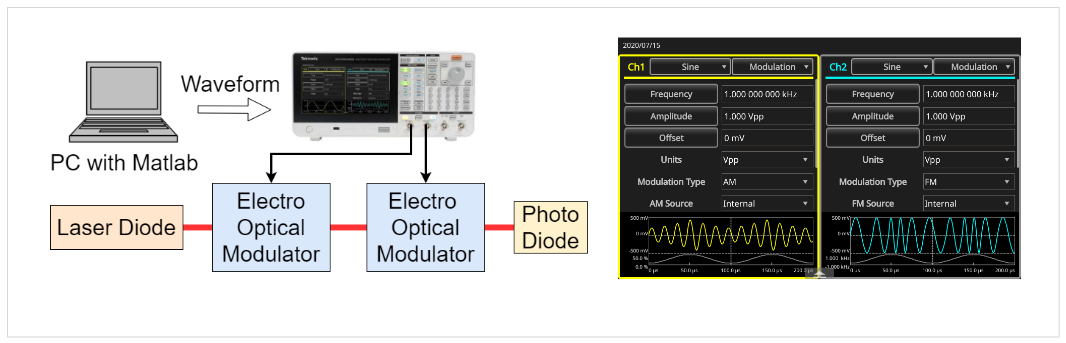

Керування та модуляція лазерних діодів

Типове застосування

Керування лазерними діодами та електрооптичними модуляторами для систем оптичного зв'язку.

Користувачі

Дослідники університетів та науково-дослідних інститутів, які працюють у сфері оптичного зв'язку.

Переваги використання генератора довільних функцій

• Два канали з незалежними режимами синхронізації та роботи.
• Генерація довільних сигналів до 125 МГц.
• Універсальність та зручність використання.

Поради та підказки

• Встановлюйте опір навантаження генератора відповідно до опору підключеного кола для точного відображення амплітуди сигналу.

Модуляція лазерних діодів та електрооптичних систем.

Рекомендований AFG: Tektronix AFG31252.

Висновок

На цьому цикл матеріалів «25 часто виникаючих завдань, які можна вирішити за допомогою генератора довільних функцій» завершено. Наведені приклади демонструють широкі можливості сучасних генераторів сигналів у промисловості, наукових дослідженнях, медицині, автомобільній електроніці та телекомунікаціях.

P.S.

З лінійкою генераторів сигналів довільних функцій, що постачаються магазином Gtest™, можна ознайомитися на сторінці сайту.

Частина приладів є в наявності на складі, частина постачається під замовлення, включаючи рішення провідних світових брендів: Tektronix, Keysight Technologies, Anritsu, LeCroy та GW Instek.
