ІНСТРУМЕНТИ ДЛЯ ТЕСТУВАННЯ СТАНДАРТНИХ І РОЗРОБЛЕНИХ ПІД КОНКРЕТНІ ЗАВДАННЯ КАБЕЛЕЙ

Магазин Gtest(R) пропонує широку номенклатуру кабельних тестерів за посиланням наприкінці цього Розділу, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур. Також рекомендуються статті для подальшої самоосвіти

На жаль, останнім часом часто трапляються браковані кабелі USB, які необхідно перевіряти перед поставкою замовнику. Перед покупкою кожної партії таких кабелів вибираються зразки, які перевіряються на відповідність основним вимогам специфікації USB. Насамперед перевіряється наявність та якість «екрана», потім заміряється опір сигнальних провідників та провідників живлення.

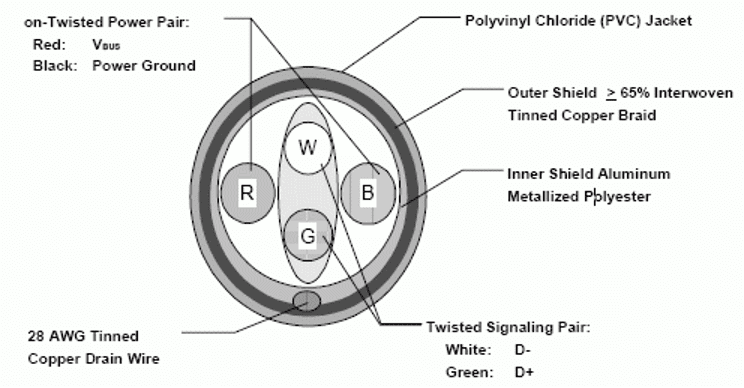

Креслення конструкції кабелю зі специфікації USB 2.0:

Рисунок 1 - Типова конструкція високошвидкісного/повношвидкісного кабелю.

Відповідно до специфікації, обов'язково наявність усіх чотирьох внутрішніх провідників, внутрішнього «екрана» з фольги та зовнішньої обплетення. На практиці трапляються кабелі, які навіть не задовольняють цим простим умовам.

Рисунок 2 - Зліва направо: 1) немає ні «екрана», ні обплетення; 2) немає «екрана», замість обплетення – одиночний провідник; 3) якісний кабель – всі компоненти є.

Опір провідників кабелю відповідно до специфікації повинен вимірюватися частками Ома для кабелю стандартної довжини (1.8 м). Однак трапляються зразки з опором 2...5 Ом, які зовсім непридатні для застосування в наших виробах, або принаймні з ними наші прилади працюють нестабільно. Цікаво, з якого матеріалу виготовляють такі кабелі?

Після перевірки опору провідників, кілька зразків USB-кабелів підключаються до комп'ютера та перевіряються у роботі з нашими виробами.

Навіть у тому випадку, коли партію USB-кабелів прийнято, кожен кабель проходить електричне тестування за допомогою спеціалізованого кабельного тестера CT-NT020 фірми CT Brand.

Крім того, існує ціла лінійка кабельних тестерів NOYAFA, які ефективно застосовуються для складних та різноманітних завдань тестування (https://gtest.com.ua/uk/vimiryuvalni-priladi/kabelni-testeri-shukach-prihovanoyi-provodki), наприклад:

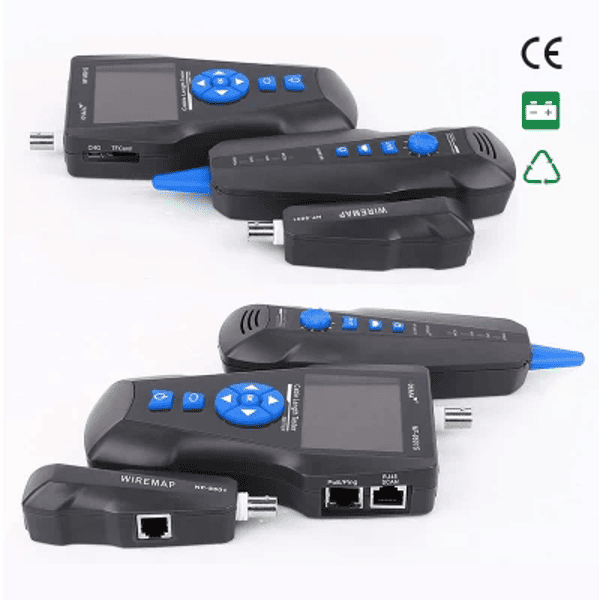

Рисунок 3 - Noyafa NF-8601S, TDR, Багатозадачний тестер, Трасувальник кабелів з функцією PoE/Ping для RJ45, RJ11, BNC та металевих кабелів

Кабель, що перевіряється, включається між тестером і термінатором. При натисканні кнопки «TEST» пристрій контролює цілісність всіх провідників кабелю, а також перевіряє, чи правильно вони підключені до роз'ємів.

Рисунок 4 – Прилад контролю цілісності.

Що стосується кабелів для підключення до трансівера інтерфейсів RigExpert Standard і RigExpert Plus, то, крім вхідного контролю якості проводів та роз'ємів, кожен такий кабель перед відправкою замовнику проходить автоматизоване тестування за допомогою приладу, спеціально розробленого для цих цілей. Це дозволяє виключити "людський фактор", гарантуючи справність кабелю.

Рисунок 5 – Тестер.

На верхній панелі тестера розміщені гнізда, які включають роз'єми кабелю, що перевіряється (деякі гнізда підключені через перехідники). Кнопкою "ВИБІР" задають тип кабелю. При підключенні справного кабелю одразу ж спалахує зелений індикатор «OK» і лунає звуковий сигнал. У разі несправності світиться світлодіод «БРАК» і на вбудованому рідкокристалічному індикаторі вказується причина несправності. Цей прилад дозволяє знайти обриви та замикання провідників у кабелі, а також помилки у з'єднанні проводів із контактами роз'ємів. Несправні кабелі відправляють на доопрацювання.

Тестер побудований на основі однокристального мікроконтролера ATMEGA128, кожен із вільних висновків якого підключений до певного виведення відповідного гнізда на верхній панелі приладу (крім двох висновків, підключених до кнопки «ВИБІР», світлодіодів та п'єза випромінювача). Програма мікроконтролера переглядає заздалегідь підготовлену таблицю ланцюгів та генерує імпульс напруги на виході, що відповідає одному з висновків ланцюга. Одночасно перевіряється наявність цього імпульсу на решті висновків мікроконтролера, які в цей момент є входами. Якщо результат цієї перевірки відповідає наведеному в таблиці, ланцюг вважається справним і програма переходить до наступного кола для заданого кабелю. В іншому випадку кабель вважається несправним і на дисплеї виводиться причина помилки (обрив, замикання) та вказується розташування дефекту (наприклад, обрив виведення 5 роз'єму DIN-8).

При появі нового типу кабелю, що перевіряється, в конструкцію приладу (при необхідності) вводяться додаткові роз'єми, а також список ланцюгів цього кабелю додається в загальну таблицю ланцюгів. Потім модифікована програма прошивається в мікроконтролер.
