§11. Розподіл втрат у лінії зв'язку.

Вимірювання втрат проводяться з метою оцінки якості ВОЛЗ. У більшості випадків втрати випромінювання (а не дисперсія) є основним фактором, що обмежує довжину ретрансляційної ділянки лінії зв'язку.

В даний час розроблена та широко використовується вимірювальна апаратура, що дозволяє не тільки визначати з високою точністю величину повних втрат в лінії (мультиметри), але й розподіл втрат уздовж лінії (оптичні рефлектометри). Однак ці вимірювання, а також їх інтерпретація мають певну специфіку, властиву волоконно-оптичній техніці, і вимагають спеціального розгляду.

Повні втрати α, що вносяться лінією зв'язку довжиною L, складаються з втрат у будівельних довжинах оптичного кабелю qв Lст, втрат у зварних з'єднаннях волокон αсв та втрат у роз'ємних з'єднаннях пігтейлів на кінцях лінії αр

α(дБ) = _q L + (N+1) α _св + 2 α _р , (1.7)

де q _в – погонні втрати у волокні (дБ/км), N = L/L _ст – число будівельних довжин оптичних кабелів, покладених у лінію, N + 1 – число зварних з'єднань волокон у лінії, L _ст – будівельна довжина оптичного кабелю ( рис.1.12).

Рис. 1. 12. Схема розподілу втрат у ретрансляційній ділянці лінії

Найбільш високі вимоги пред'являються до величини втрат в оптичному кабелі і зварних з'єднаннях волокон (на одну будівельну довжину кабелю припадає приблизно одне зварне з'єднання). Вимоги до величини втрат у роз'ємних з'єднаннях менш жорсткі (їх треба порівнювати з повними втратами лінії). Втрати, які іноді виникають у місцях згинів волокон у пігтейлах, не враховуватимемо.

Оцінимо величину повних втрат у ретрансляційній ділянці лінії завдовжки L = 80 км (типове значення для магістральної лінії без оптичних підсилювачів). Виходитимемо з того, що будівельна довжина оптичного кабелю дорівнює L _ст = 5 км, а величина втрат у зварних з'єднаннях не перевищує α _св = 0.05 дБ (вимоги Ростелекому). Основні втрати в лінії виникають через втрати в волокні, ми покладемо рівними q = 0.2 дБ/км на λ = 1550 нм і q = 0.33 дБ/км на λ = 1310 нм (типові значення). Втрати у роз'ємних з'єднаннях покладемо рівними середньому значенню втрат у некаліброваних роз'ємах (a _р = 0.3 дБ). Результати оцінок наведено у таблиці № 1.2.

При використанні високоякісного обладнання та дотримання технології монтажу повні втрати в лінії виходять близькими до їхнього номінального значення. Якщо є впевненість, що цих умов дотримано, то можна обмежитися лише вимірюванням повних втрат у лінії за допомогою мультиметра. Мультиметр значно більш простий прилад, ніж рефлектометр, та вимірювання повних втрат у лінії з його допомогою вимагають значно менше часу, ніж вимірювання розподілу втрат у лінії за допомогою рефлектометра. Такий підхід використовується для того, щоб скоротити час монтажу лінії. Однак у випадках, коли немає впевненості у тому, що всі технологічні умови дотримані, необхідно вимірювати розподіл втрат уздовж лінії зв'язку.

Таблиця №1.2. Розподіл втрат (номінальних) у лінії зв'язку

§12. Втрати у зварних з'єднаннях волокон

Зварювання SM волокон проводиться за допомогою автоматизованих зварювальних апаратів, що здійснюють не лише зварювання волокон, але й оцінку величини втрат у місці з'єднання волокон. Юстування та оцінка величини втрат у місці з'єднання волокон проводяться по зміщенню серцевини волокон, що дозволяє створювати зварні з'єднання з середніми втратами порядку 0.02 дБ. Ця величина можна порівняти з точністю вимірювання втрат у зварних з'єднаннях (~ 0.01 дБ) як за допомогою рефлектометрів, так і за допомогою мультиметрів. Тобто можна вважати, що у лабораторних умовах SM волокна зварюються майже втрат.

Такі малі втрати в зварних з'єднаннях SM волокон досягаються за умови виконання цілого ряду технологічних вимог: прецизійного налаштування режимів зварювального апарату, використання високоякісного сколювальника (середнє значення кута сколювання торця волокна 0.5°) і ретельного очищення поверхні волокон, що зварюються. Однак при роботі в полі не завжди вдається дотриматися всіх цих технологічних вимог, що призводить до виникнення різноманітних порушень якості зварного з'єднання. На рис. 1.13 наведено типові спотворення зварних з'єднань приблизно так, як вони видно на екрані зварювального апарату.

Рис. 1.13. Зразковий вигляд дефектів зварних з'єднань волокон на екрані автоматизованого зварювального апарату

Як мовилося раніше, на екран автоматизованих зварювальних апаратів виводиться як зображення волокон, а й оцінка величини втрат у зварному соединении. У більшості апаратів вона розраховується за величиною зміщення серцевини волокон, що зварюються. Однак така оцінка не враховує (як видно з рис. 1.13) недосконалості зварної сполуки, що призводить до появи надлишкових втрат. Крім того, так як у загальному випадку діаметри модових плям волокон, що зварюються, не рівні один одному, то надлишкові втрати виникають і при високій якості з'єднання волокон.

Ці втрати (α _Δw (дБ) = 4.34 (Δw/w) ² (1.4)) пропорційні квадрату відносної різниці діаметрів модових плям волокон, що зварюються. За міжнародним стандартом G.652 відносні варіації діаметра модової плями не перевищують 10%. Вважаючи Δw/w = 0.1, отримуємо _αw (дБ) = 0.043 дБ. Хоча ця величина і менше 0.05 дБ (вимоги Ростелекома), проте немає гарантії, що варіація діаметра волокна практично не перевищить 10 %. Тому остаточний висновок якості зварного з'єднання волокон може бути зроблений тільки після того, як будуть проведені прямі вимірювання втрат в цьому з'єднанні.

Найменших втрат у зварних з'єднаннях волокон вдається досягти при юстуванні по серцевині волокон з корекцією ексцентриситету. В цьому випадку втрати виникають в основному через нерівність діаметрів модових плям волокон, що зварюються. Допуск на діаметр модових плям у більшості провідних компаній-виробників на λ = 1310 нм становить ±0.5 мкм. Відповідно, у найгіршому випадку діаметри модових плям волокон, що зварюються, можуть відрізнятися на 1 мкм. Втрати при цьому становитимуть величину 0.04 дБ. Компанії Corning та Hitachi зменшили цей допуск до ± 0.4 мкм і, відповідно, знизили ці втрати до 0.025 дБ.

Допуск на діаметр модових плям ± 0.5 мкм відповідає міжнародному стандарту ITU-T G. 652, згідно з яким він не повинен перевищувати 10%. Це означає, що максимальна різниця діаметрів модових плям у волокон різних виробників не перевищує 10% і, відповідно, втрати, що виникають через це, не перевищують 0.04 дБ.

Однак в оптичний кабель, як правило, укладаються волокна якоїсь однієї компанії, що виробляє. При з'єднанні будівельних довжин таких кабелів максимальна різниця діаметрів модових плям виходить значно меншою. Так, наприклад, для волокон компанії Hitachi відносна флуктуація діаметра модових плям становить величину лише близько 1 % (рис. 1.14), а втрати, що виникають через це, не перевищують 0.004 дБ.

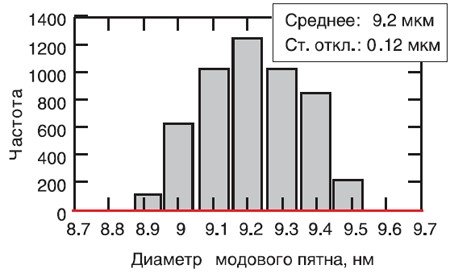

Рис. 1. 14. Гістограма розподілу діаметра модових плям у SM волокнах компанії Hitachi на довжині хвилі 1310 нм

На практиці середня величина втрат при зварюванні волокон однієї виробляючої компанії складає < 0.05 дБ і визначається сукупністю факторів, таких, як поганий скол, бруд на торцевій або бічній поверхні волокон, еліптичність і флуктуації діаметра оболонки, похибки в налаштуванні режиму зварювального апарату. .

§13. Втрати у роз'ємних з'єднаннях волокон

Торцеві поверхні одномодових волокон в оптичних роз'ємах мають сферичну форму з радіусом закруглення 10-25 мм для PC роз'ємів (PC - Physical Contact) і 5-12 мм для APC роз'ємів (APC - Angled Physical Contact). У з'єднаному стані торці наконечників, що стикуються, притискаються один до одного з певним зусиллям (зазвичай 8...12 Н). Еластична деформація наконечників, що виникає при цьому, призводить до появи оптичного контакту (рис. 1.15).

Рис. 1.15. Схема утворення оптичного контакту у місці з'єднання наконечників роз'ємів РС та АРС

Дві поверхні вважаються такими, що знаходяться в оптичному контакті, якщо відстань між ними набагато менша за довжину хвилі світла. При цьому, чим менша відстань між цими поверхнями, тим меншою буде і величина відбитого від них світла. Якість оптичного контакту визначається якістю шліфування та подальшого полірування торцевої поверхні волокон. Для роз'ємів PC ETSI рекомендує величину коефіцієнта френелівського відображення від місця оптичного контакту менше -35 дБ. Стандартне шліфування, як правило, забезпечує -40 дБ.

Багато постачальників оптичних комутаційних шнурів пропонують роз'єм зі спеціальним шліфуванням, що забезпечують коефіцієнт відображення менше -55 дБ. Це так звані роз'єми Супер- та Ультра-РС. Насправді така шліфування виявляється марною, оскільки буквально після кількох підключень коефіцієнт відбиття збільшується до величини, властивої звичайному РС роз'єму. Відбувається це через неминучу появу пилу та мікро подряпин на торцевих поверхнях роз'ємів.

Тому, коли потрібно коефіцієнт відображення не гірше -55 дБ, розумніше використовувати АРС роз'єми. В АРС роз'єм нормаль до контактної поверхні нахилена до осі наконечника під кутом 8° (рис. 1.15). У такій конструкції коефіцієнт відбиття не перевищує -60 дБ як у сполученому, так і в роз'єднаному стані. У сполученому стані типовим є значення -70 до -80 дБ.

Таким чином, в РС і АРС роз'єм тільки мізерно мала частина випромінювання відбивається від місця з'єднання торців волокон. Тому втрати, спричинені віддзеркаленням світла, зневажливо малі. Якщо знехтувати також втратами, що виникають через дефекти на торцях волокон, то основною причиною, що викликає втрати в місці з'єднання роз'ємів, є зміщення серцевини волокон, що з'єднуються, відносно один одного внаслідок ексцентриситету (неконцентричності) як самих волокон, так і деталей кріплення роз'єму (рис. 1.16).

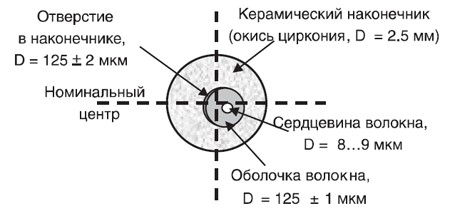

Рис. 1.16. Додавання різних видів не концентричності в наконечнику

Оцінимо допустиму величину зміщення серцевини волокон виходячи з того, що втрати в роз'ємах, відповідно до рекомендацій ETSI, не повинні перевищувати 0.5 дБ. Залежність цих втрат від величини зміщення серцевини d описується формулою (1.6): α _d (дБ) = 4.34 (d/w) ² . Враховуючи, що діаметр модового поля w ≈ 10 мкм, отримуємо, що величина зміщення серцевини один щодо одного повинна бути менше 3.4 мкм.

Втрати прийнято відносити до одного певного роз'єму (незважаючи на те, що величиною, що вимірюється, є втрати в місці з'єднання двох роз'ємів). Так можна робити, коли втрати в місці з'єднання роз'ємів обумовлені тільки зміщенням серцевини волокон, і один роз'єм при цьому зразковий (його також називають материнським або майстер-роз'ємом). Зразковий рознім А виділений серед інших роз'ємів тим, що в ньому вісь серцевини волокна збігається з номінальним центром роз'єму (рис. 1.17).

Усі вимірювання під час виготовлення оптичних шнурів виконуються лише щодо зразкового роз'єму. Дані цих вимірювань і вказуються в каталогах всіх виробників, а також на упаковці готових виробів. Але при використанні оптичних шнурів типовий роз'єм стикується не зі зразковим роз'ємом, а з таким же типовим роз'ємом (будь-який з будь-яким). У таких сполуках зміщення серцевини виходять більше майже 1.5 разу, а втрати (в дБ) збільшуються у своїй приблизно 2 разу (рис. 1.18).

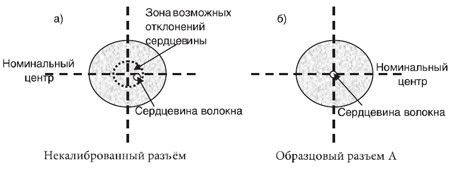

Рис. 1.17. Розташування серцевини волокна в наконечниках: (а) – у типовому (некаліброваному) роз'ємі та (б) – у зразковому роз'ємі А

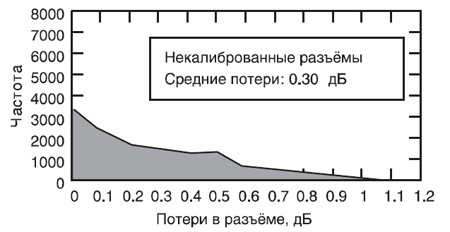

Рис. 1.18. Гістограма розподілу втрат, що вносяться при з'єднанні типових (некаліброваних) роз'ємів (будь-якого з будь-яким)

Для компенсації негативного впливу ексцентриситету застосовуються різні способи регулювання (налаштування) роз'ємів. Найбільшого поширення набула технологія, в якій використовується зразковий роз'єм Б (зі зміщеною серцевиною волокна). У зразковому роз'ємі Б серцевина волокна зміщена щодо номінального центру (параметри обумовлені специфікацією IEC) приблизно на половину радіусу зони можливих відхилень серцевини (рис. 1.19).

Втрати у місці з'єднання наконечників стандартного роз'єму та зразкового роз'єму Б, як легко бачити з рис. 1.19 будуть змінюватися при обертанні одного з наконечників навколо поздовжньої осі. Своїх екстремальних значень ці втрати досягають у положеннях, де збігаються азимути серцевини. Таким чином, є можливість при виготовленні роз'єму налаштовувати його на мінімум втрат.

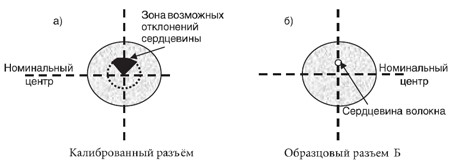

Рис. 1.19. Розташування серцевини волокна в наконечниках: (а) – у некаліброваному роз'ємі та (б) – у зразковому роз'ємі Б

Налаштування гнізда здійснюється наступним чином. Обертаючи виготовлений наконечник навколо поздовжньої осі, визначають його положення щодо зразкового, при якому досягається найменший рівень втрат, після чого наконечник фіксується в корпусі роз'єму. Наконечник може бути вставлений у корпус роз'єму в одному з чотирьох положень (зі зсувом навколо осі на 90 °). В результаті серцевина волокна потрапляє в строго певний (щодо корпусу роз'єму) квадрант торцевої поверхні (рис. 1.19). При з'єднанні відкаліброваних таким способом роз'ємів (будь-якого з будь-яким) втрати виходять у середньому приблизно вдвічі менше (рис. 1.20).

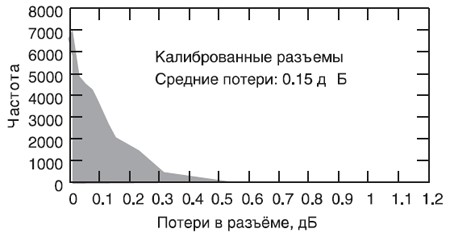

Рис. 1.20. Гістограма розподілу втрат при з'єднанні каліброваних роз'ємів (будь-якого з будь-яким)

Гідність цього способу налаштування роз'ємів, крім ефективного зменшення втрат (таблиця № 1.3), полягає також і в тому, що використовуються стандартні наконечники і вартість таких каліброваних роз'ємів збільшується незначно. Цей спосіб налаштування специфікований IEC і підтриманий більшістю великих виробників, що забезпечує сумісність і взаємозамінність роз'ємів, що виготовляються.

Таблиця №1.3. Втрати, які завдаються при з'єднанні роз'ємів

В даний час на телекомунікаційних мережах в Європі найбільш часто застосовуються некалібровані роз'єми зі специфікованим значенням втрат (щодо зразкового роз'єму) не більше 0.5 дБ. Однак оскільки зі зростанням числа телекомунікаційних мереж зростає і кількість точок з'єднань, то зниження величини повних втрат дедалі частіше застосовуються калібровані роз'єми.

§14. Похибки при вимірі втрат за допомогою рефлектометра

Показання рефлектометра пропорційні десятковому логарифму відношення потужності імпульсу P _z розсіяного назад на відстані z від початку лінії до потужності імпульсу P _про розсіяного назад на початку лінії. Це відношення залежить не тільки від коефіцієнта пропускання лінії Т(z), а й від величин коефіцієнтів розсіювання S _про – на початку лінії та S _z – на відстані z від початку лінії:

P _z / P = Т ² (z) (S _z / _{S про )} . (1.8)

Двійка в показнику ступеня коефіцієнта пропускання виникає через те, що світло проходить через ділянку лінії довжиною z двічі: як пряму хвилю і як зворотну (розсіяну назад) хвилю. Тому для того щоб рефлектометр показував величину втрат безпосередньо в децибелах

α(z) = – 10 log(T(z)), (1.9)

у його логарифмічній шкалі використовується вдвічі менший коефіцієнт. За допомогою (1.8) та (1.9) отримуємо

5 log(P _про /P _z ) = α(z) + 5 log(S _o /S _z ). (1.10)

Таким чином, показання рефлектометра виявляються пропорційними величині втрат у лінії (вимірюваних у дБ) і логарифму відношення коефіцієнтів розсіювання в точці z = const і в точці z = 0. Отже, показання рефлектометра будуть змінюватися не тільки через зміну величини втрат в лінії, а й через зміни коефіцієнта розсіювання. Поява цієї систематичної помилки зумовлено тим, що за допомогою рефлектометра втрати вимірюються не прямо по відношенню потужності, що пройшла через лінію, до потужності на вході в лінію, а побічно по відношенню потужностей, розсіяних назад на початку і в кінці лінії.

Так, якщо коефіцієнт розсіювання постійний вздовж лінії (Sz = Sо), то log(Sz/Sо) = 0, і показання рефлектометра будуть прямо пропорційні величині втрат лінії (дБ). Однак у загальному випадку коефіцієнт розсіювання не постійний вздовж лінії (S _z ≠ S _о ), і log(S _z /S _про ) ≠ 0, і, отже, варіації коефіцієнта розсіювання призводять до появи систематичної помилки.

Варіації коефіцієнта розсіювання виникають в основному через варіації діаметра модової плями, так як коефіцієнт розсіювання обернено пропорційний квадрату діаметра модової плями. Така залежність коефіцієнта розсіювання обумовлена тим, що числова апертура волокна NA обернено пропорційна діаметру модової плями (вираз (1.2)). При цьому, чим менше діаметр модової плями, тим більше апертура волокна, і тим більша частка потужності, що зазнала релеївського розсіювання в волокні (в повний тілесний кут 4π), потрапить назад у моду волокна.

Вважаючи (1.10), що відношення коефіцієнтів розсіювання обернено пропорційно квадратам відношення діаметрів модових плям (Sz/Sо = (wo/ wz)2), і враховуючи, що Δw = w _z – w _o << w = (w _o + w _z )/2, знаходимо:

5 log(P _o /P _z ) = α(z) + 4.34 Δw/w. (1.11)

Таким чином, варіації діаметра модової плями призводять до появи систематичної похибки, пропорційної відносної величини зміни діаметра модової плями (w/w). Як видно з (1.4) втрати в волокні також залежать Δw/w. Виділимо цю компоненту з повних втрат у лінії у явному вигляді

α(z) = α (z) + 4.34 ( _Δw /w) ² . (1.12)

Підставивши (1.12) (1.11), отримаємо вираз, що описує залежність відгуку рефлектометра від відносної величини варіацій діаметра модової плями.

5 log(P _o /P _z ) = ₀ (z) + 4.34 (w/w) ² + 4.34 Δw/w. (1.13)

Характерно, що у похибку ставлення Δw/w входить у першому ступені, а втрати – у другому ступені. Тому знак втрат завжди є позитивним, а знак похибки може бути як позитивним, так і негативним і призводити до появи як негативних, так і позитивних сплесків у рефлектограмі. Крім того, так як Δw/w << 1, то третій лінійний член у (1.13) більший за другий квадратичний. Тому варіації втрат у рефлектограмі, спричинені варіаціями діаметра модової плями, маскуватимуться сильнішими варіаціями коефіцієнта розсіювання.

У ряді практично важливих випадків похибка, обумовлена варіаціями діаметра модової плями, не є визначальною. Наприклад, при вимірі коефіцієнтів загасання в будівельних довжинах оптичних кабелів, де варіації діаметра модової плями, як правило, малі. Або при вимірі втрат у довгій лінії (a > 10 дБ), коли похибка вимірів буде обумовлена нелінійністю шкали рефлектометра (0.02 дБ на кожен децибел виміряних втрат).

У той же час, так як діаметри модових плям волокон у місці їх зварювання можуть відрізнятися до 10%, то лінійний член (1.13) може досягати значної величини (~ 0.4 дБ). Тому однієї рефлектограми виявляється недостатньо, щоб виміряти величину втрат у місцях з'єднання волокон. З її допомогою можна лише проконтролювати найгірші сполуки волокон.

Систематичну похибку, що виникає в рефлектограмі через варіації діаметра модової плями в лінії, можна виключити, якщо скористатися тим фактом, що знак цієї похибки змінюється при зміні напрямку поширення світла, а знак втрат не залежить від напряму поширення світла. Для цього необхідно виміряти рефлектограми з обох боків лінії та обробити їх спеціальним чином. Схема, що пояснює алгоритм обробки рефлектограм, виміряних з обох боків лінії, зображено на рис. 1. 21.

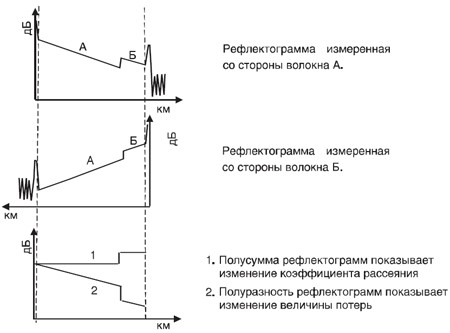

Рис. 1.21. Схема, що пояснює алгоритм обробки рефлектограм, виміряних по обидва боки лінії

За допомогою рефлектометра можна виміряти не лише величину втрат у будівельних довжинах оптичних кабелів та у місцях зварювання волокон, але й величину повних втрат у лінії. Однак схема вимірювань при цьому ускладнюється, тому що для усунення впливу відбитого випромінювання на вході та виході лінії необхідно встановити додаткові котушки з волокном. Тому вимірювання величини повних втрат лінії зазвичай здійснюють за допомогою мультиметрів.

§15. Похибки при вимірюванні втрат за допомогою мультиметрів

Схема вимірювання повних втрат лінії зв'язку з допомогою мультиметрів зображено на рис. 1.22. Фотоприймальний блок мультиметра, розташованого в пункті А, використовується для вимірювання опорного значення потужності випромінювання лазерного блоку, а модуль модуль мультиметра, розташованого в пункті Б, – для вимірювання потужності випромінювання, що пройшло через лінію зв'язку.

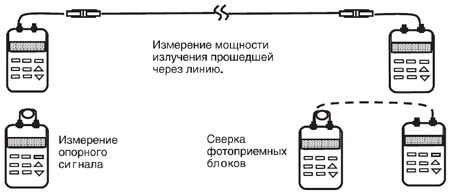

Рис. 1.22. Вимірювання втрат у ВОЛЗ за допомогою мультиметрів

Спочатку оператор, що знаходиться в пункті А, з'єднавши вхід і вихід мультиметра оптичним шнуром, вимірює величину опорного сигналу. Потім він від'єднує роз'єм шнура від розетки фотоприймального блоку та під'єднує його через розетку до роз'єму на вході до лінії. Оператор, що у пункті Б, підключає з допомогою оптичного шнура свій мультиметр до виходу лінії вимірює величину сигналу. Потім за допомогою оптичного телефону (або будь-яким іншим способом) він повідомляє результат вимірювань оператору, що знаходиться в пункті А. Величина втрат (з урахуванням різниці показань фотоприймальних блоків, отриманих у процесі їх звіряння) розраховується за формулою

α (дБ) = опорний сигнал у дБм – сигнал у дБм. (1.14)

За такої схеми вимірювань похибка виникає в основному з таких причин:
· Нестабільність джерела випромінювання,
· Нелінійність шкали мультиметра,
· Різна чутливість фотоприймальних блоків на різних кінцях лінії,
· Відхилення величини втрат у роз'ємах від їх номінального значення.

Короткочасна нестабільність лазерного блоку (наприклад, за паспортними даними AQ 2150) дорівнює 0.02 дБ, реально вона не перевищує ціну розподілу його шкали (0.01 дБ). Стабільність світлодіодного блоку вища, ніж у лазерного, проте при його використанні величина втрат у волокні виявляється завищеною приблизно на 5% через широку смугу випромінювання світлодіода (50...100 нм).

Нелінійність мультиметра в діапазоні від 0 до 30 дБ не перевищує його ціни поділу. Похибка, що виникає через різну чутливість фотоприймальних блоків мультиметрів, усувається шляхом звіряння їх показань до початку вимірювань втрат в лінії і після закінчення. Найбільша ж похибка виникає через те, що не відома точно величина втрат у роз'ємах.

Як мовилося раніше, значення втрат у роз'ємах, зазначене його виробником, отримано при вимірі втрат у місці з'єднання цього роз'єму зразковим разъемом. У нашому випадку жоден із роз'ємів не є зразковим. При з'єднанні некаліброваних роз'ємів «будь-який з будь-яким» величина втрат у місці з'єднання роз'ємів не визначається однозначно номінальною величиною втрат у цих роз'ємах і може змінюватися на величину стандартного відхилення.

Розмір стандартного відхилення для розподілів, представлених на рис. 1.18 та 1.20, порядку їх середнього значення. Відповідно для некаліброваних роз'ємів стандартне відхилення дорівнюватиме 0.3 дБ, а для каліброваних роз'ємів – 0.15 дБ (див. таблицю № 1.3).Таким чином, похибка вимірювань повних втрат у лінії обмежується невизначеністю величини втрат у роз'ємах. З урахуванням того, що в лінії всього два таких роз'єми, ця похибка дорівнюватиме 0.4 дБ при використанні некаліброваних роз'ємів і 0.2 дБ при використанні каліброваних роз'ємів.

Хоча в одномодовому волокні втрати не залежать від напряму поширення світла, прийнято проводити вимірювання втрат в лінії обох напрямках. Отже, вдається виключити деякі систематичні похибки. Наприклад, якщо помилково до одномодового волокна (в оптичному кабелі) було приварено пігтейл з багатомодового волокна. Тоді втрати в лінії залежатимуть від напряму поширення світла (тобто відрізнятиметься більше, ніж похибка вимірювань), оскільки коефіцієнт передачі з боку одномодового волокна більше, ніж багатомодового волокна. Або, наприклад, усереднивши результати вимірювань втрат у зустрічних напрямках, можна виключити систематичну помилку, що виникає через чутливість фотоприймальних блоків мультиметрів, розміщених на різних кінцях лінії.
