RJ45 та RJ11: основні відмінності та посібник з використання

Магазин Gtest® - авторизований постачальник кабельних тестерів в Україну:
https://gtest.com.ua/uk/vimiryuvalni-priladi/kabelni-testeri-shukach-prihovanoyi-provodki

Дізнайтеся про основні відмінності між роз'ємами RJ45 та RJ11, їх застосування та про те, як вибрати правильний роз'єм для вашої мережі.

Вступ

Якщо ви коли-небудь працювали з мережевими або телекомунікаційними системами, ви, ймовірно, зустрічали терміни RJ45 та RJ11. Хоча вони виглядають досить схожими, ці роз'єми є абсолютно різним цілям. У цьому посібнику пояснюються основні відмінності, їх застосування та те, який з них слід вибрати.

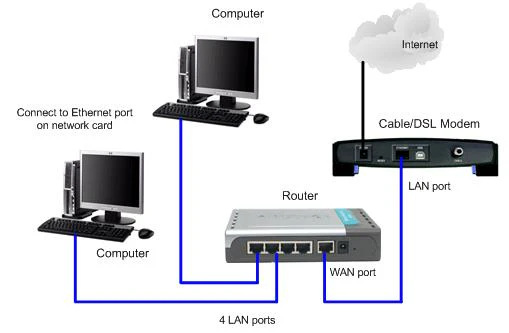

Що таке RJ45?

• Визначення: RJ45 (Registered Jack 45) – стандартний роз'єм, який використовується для мереж Ethernet.
• Зовнішній вигляд: ширший роз'єм із 8 контактами (конфігурація 8P8C).
• Основне застосування: передача даних кабелями Ethernet, таким як Cat5, Cat6 і Cat7.
• Області застосування: інтернет-з'єднання, маршрутизатори, локальні мережі та комутатори.

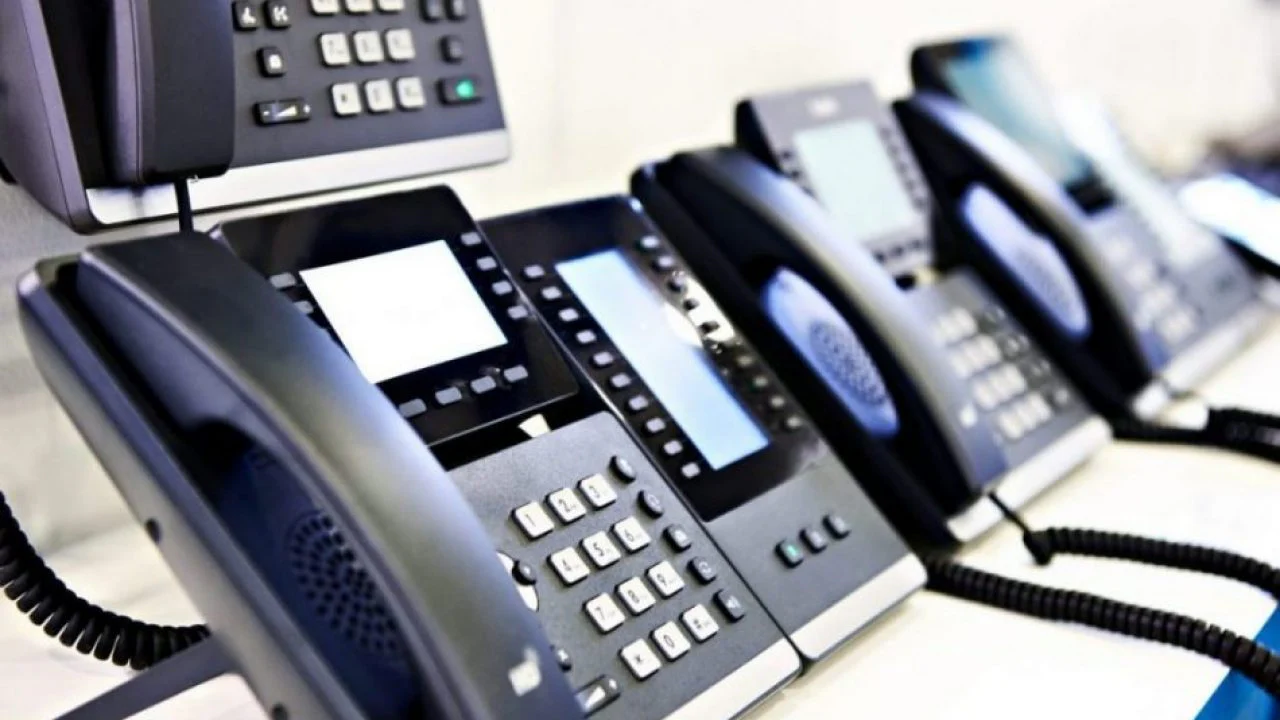

Що таке RJ11?

• Визначення: RJ11 (Registered Jack 11) – це роз'єм, який використовується в основному для телефонної проводки.
• Зовнішній вигляд: Вузький роз'єм із 4 або 6 контактами (зазвичай 6P2C або 6P4C).
• Основне застосування: передача голосу для телефонів та DSL-інтернету.
• Застосування: стаціонарні телефони, факсимільні апарати та DSL-модеми.

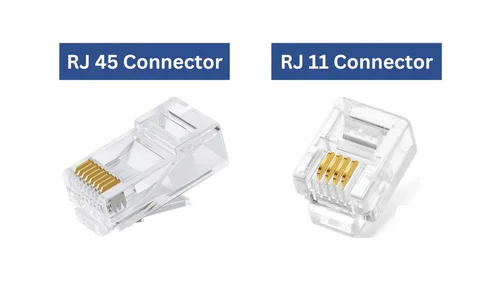

RJ45 та RJ11: ключові відмінності

Кількість штифтів

– RJ45 має 8 контактів (8P8C).

– RJ11 оснащений 4 або 6 контактами (6P2C/6P4C).

Розмір

- RJ45 ширше.

- RJ11 більш вузький.

Функція

– RJ45 використовується для Ethernet та передачі мережевих даних.

– RJ11 призначений для телефонного та голосового зв'язку.

Тип кабелю

- RJ45 застосовується з Ethernet-кабелями Cat5, Cat6, Cat7.

– RJ11 працює з телефонними кабелями крученої пари.

Пристрої

– RJ45 підключає комп'ютери, маршрутизатори та комутатори.

– RJ11 використовується для телефонів та факсимільних апаратів.

Чи можна використовувати RJ11 у порту RJ45?

Вилка RJ11 фізично підходить до розетки RJ45, оскільки вона менша за розміром, але робити цього не рекомендується. Це може пошкодити порт RJ45 або призвести до нестабільного з'єднання. Для забезпечення надійної роботи використовуйте правильний роз'єм.

Який із них вибрати?

- Використовуйте RJ45 для підключення до Інтернету, локальної мережі та систем на базі Ethernet.

- Використовуйте RJ11 для стаціонарних телефонів або підключення DSL.

Для більшості сучасних мережевих завдань RJ45 – стандартний та перспективний вибір.
