Все, що вам потрібно знати про кабельні тестери: підвищення надійності вашої мережі

Магазин Gtest® - авторизований постачальник кабельних тестерів в Україну: https://gtest.com.ua/uk/vimiryuvalni-priladi/kabelni-testeri-shukach-prihovanoyi-provodki

При створенні та підтримці професійної мережі найважливішим інструментом є кабельний тестер. Він допомагає ІТ-фахівцям боротися з проблемами підключення та забезпечує максимальну ефективність роботи мережевих установників. Знання того, як і для яких цілей виконують свої обов'язки кабельні тестери, допоможе заощадити час, мінімізувати витрати та запобігти майбутнім проблемам. У цій статті розглядаються основні проблеми, пов'язані з кабельними тестерами, описуються існуючі типи та демонструються їх якості, що сприяють виявленню дефектів та перевірці цілісності мережі. Зрештою, читачі зрозуміють логіку створення мережевої інфраструктури, вільної від слабких місць та неефективності, що, у свою чергу, гарантує, що такі інструменти є необхідною умовою для досягнення цієї мети.

Що таке кабельний тестер і як він працює?

Кабельні тестери - це діагностичні прилади, що використовуються для перевірки стану та працездатності мережних кабелів. Пристрій посилає сигнал кабелю і перевіряє наявність потенційних несправностей, таких як обриви, короткі замикання та перехрещення проводів. Сучасні кабельні тестери можуть вимірювати довжину кабелів та перевіряти їх робочі параметри на відповідність стандартам. Їхня здатність швидко виявляти проблеми допомагає підтримувати надійність мережних з'єднань та прискорює пошук та усунення несправностей.

Типи тестерів мережевих кабелів

У широкому сенсі тестери мережевих кабелів поділяються на чотири типи:

Тестери цілісності ланцюга: Пристрій перевіряє просте з'єднання і перевіряє, чи кабель не обривається чи ні короткого замикання.

Кваліфікаційні тестери: тестер, який визначає, чи може кабель передавати дані певні швидкості мережі чи забезпечувати інші функції без широкої сертифікації.

Сертифікаційні тестери: ці пристрої виконують більш складні випробування та перевіряють сертифікацію певних рівнів експлуатаційних характеристик кабелю, таких як стандарти TIA/EIA або ISO/IEC.

Просунуті кабельні аналізатори: група тестерів найвищого рівня складності, які проводять детальну перевірку цілісності сигналу, перехресних перешкод, затримки та несправностей. Основна мета – об'єктивна оцінка якості кабелю.

Різні типи тестерів підходять для різних рівнів деталізації та ступенів складності мережі, тому кожен із них підходить для різних етапів встановлення, усунення несправностей або обслуговування.

Як мережевий тестер забезпечує підключення до мережі?

Мережний тестер підтверджує підключення та функціональність, перевіряючи якість відповідних мережевих кабелів або бездротових з'єднань. Він виявляє проблеми, наприклад, фізичні ушкодження, урвища проводки або розриви мережного з'єднання. Тестові сигнали передаються по мережі та локалізуються несправності. Рівень сигналу кількісно оцінюється, а передачі даних перевіряється на коректність параметрів. Результати показують, що мережа відповідає необхідним вимогам до пристроїв і програм, а також гарантує адекватний зв'язок і функціональність мережі, що розглядається.

Важливість тестування кабелів для надійного підключення Ethernet

Тестування вбудованої функції фотодокументування кабелю необхідне забезпечення стабільного та ефективного Ethernet-подключения. Воно перевіряє жили на наявність розривів, підтверджує правильність їхнього розташування та оцінює здатність кабелю забезпечувати необхідну продуктивність мережі. Неправильно виготовлені або пошкоджені кабелі можуть призвести до втрати даних, зниження швидкості передачі даних та перебоїв у роботі. Тестування несправностей також дозволяє прогнозувати час простою, забезпечуючи відповідність функціональності мережі критично важливим бізнес-рішенням. Точне тестування дозволяє підтвердити надійність та очікуваний термін служби Ethernet-підключень, що дуже важливо для розгортання та обслуговування мережі.

Як вибрати правильний тестер кабелю Ethernet для ваших потреб

Основні характеристики удосконаленого кабельного тестера

Ефективний тестер кабелю Ethernet повинен мати такі основні характеристики:

• Можливість складання схеми проводки: перевірка розташування контактів та виявлення проблем із проводкою, таких як короткі замикання, обриви та неправильні з'єднання.
• Тестування якості сигналу: оцінює ефективність кабелю в реальних умовах, вимірюючи перехресні перешкоди та згасання.
• Перевірка швидкості та пропускної здатності: перевіряє швидкість мережі та пропускну здатність, яку може підтримувати кабель, наприклад, 1 Гбіт/с або 10 Гбіт/с.
• Тестування PoE: підтверджує, що кабель відповідає стандарту Power over Ethernet (PoE) для передачі даних та живлення.
• Міцність та портативність: міцна конструкція, що підходить для використання в польових умовах, при цьому легка вага спрощує поводження та зберігання.

Ці функції спрямовані на забезпечення точної діагностики та надійності мережі.

Порівняння опцій Klein Tools та Fluke Networks

Klein Tools та Fluke Networks пропонують надійні кабельні тестери, але їх вимоги та цінові діапазони дещо різняться. Klein Tools ідеально підходить для невеликих підприємств та технічних фахівців, які потребують базових функцій тестування завдяки доступній і відносно простій конструкції. У їх тестерах зазвичай наголошують на таких функціях, як перевірка цілісності кабелю та перевірка PoE, придатних для базових мережевих середовищ.

З іншого боку, компанія Fluke Networks відома своїми дорогими пристроями середнього та високого класу, які не мають собі рівних за точністю та діагностичними можливостями. Їх тестери забезпечують повний аналіз, включаючи усунення несправностей провідних та бездротових мереж, сертифікацію та розширену звітність. Вони ідеально підходять для завдань корпоративного рівня, що потребують точності та ретельної оцінки.

Зрештою вибір між Klein Tools та Fluke Networks залежить від конкретних очікувань, масштабу та бюджету мережевих проектів.

Розуміння специфікацій кабелю Ethernet: Cat5 та Cat6

Кабелі Ethernet необхідні встановлення мережного з'єднання; їх використання доповнюється лише розумінням користувачем відмінностей між кабелями Cat5 та Cat6. З іншого боку, кабелі категорії 5 (Cat5) – це застарілий стандарт, що забезпечує швидкість передачі даних 100 Мбіт/с та економічний частотний діапазон 100 МГц. Базові конфігурації мереж, у яких передача даних не критична на час, залежить від їх використання. Старі методи передачі даних поступово сходять нанівець у зв'язку зі своїми можливостями, і зміну їм приходять такі стандарти, як Cat6 і Cat7.

Кабелі категорії 6 (Cat6) значно перевершують своїх попередників щодо продуктивності та швидкості. Працюючи на відстанях менше 100 метрів економічно передавати дані зі швидкістю 1 Гбіт/с, але в більш коротких відстанях (зазвичай 55 метрів) — до 10 Гбіт/с. Частоти до 250 МГц підтримуються гнучким екрануванням кабелів Cat6, що знижує рівень перехресних перешкод та перешкод. Це дозволяє застосовувати їх у сучасних медіасистемах, таких як потокове відео високої чіткості, ігри та високопродуктивні серверні з'єднання корпоративного рівня.

При виборі мережної інфраструктури необхідно враховувати різні аспекти, зокрема, чи використовуватиметься Cat5 чи Cat6. Однією з таких міркувань є готовність до майбутнього: у міру розвитку технологій та підвищення вимог до пропускної спроможності кабелі Cat6 будуть простішими у використанні. Більше того, хоча кабелі Cat6, як правило, дорожчі, їхня вища продуктивність і міцність часто компенсують вартість в умовах високих вимог до мережі.

Які переваги використання кабелю LAN тестера?

Поліпшення діагностики та обслуговування мережі

Тестер LAN-кабелю покращує діагностику та обслуговування мережі, перевіряючи функціональну цілісність кабелів Ethernet. Він допомагає виявити помилки у підключенні, обриви ланцюга та несправності кабелю, які можуть перешкоджати передачі даних. Швидко усуваючи ці проблеми, тестер LAN-кабелю скорочує час пошуку та усунення несправностей та скорочує час простою. Більше того, регулярне тестування за допомогою цих інструментів гарантує оптимальну продуктивність та надійність мережі у професійних та домашніх мережах.

Як тест безперервності забезпечує надійність мережевих підключень

Перевірка цілісності ланцюга – це діагностична процедура, основною метою якої є перевірка цілісності мережевих кабелів чи ланцюгів. Цей тест підтверджує наявність замкнутого електричного кола, забезпечуючи безперебійну передачу сигналів. Перевірка цілісності ланцюга довела свою ефективність у виявленні обривів, коротких замикань або розривів з'єднань, які можуть призвести до різних наслідків від зниження продуктивності до збоїв зв'язку.

Сучасні тестери цілісності LAN-кабелів використовують точну діагностику, посилаючи електричний сигнал кабелем в задану точку і очікуючи відповіді. В останній редакції будівельних норм такі пристрої отримали потужні додаткові функції, такі як графічне відображення ланцюгів та вимір довжини проводів для ефективної оцінки якості кабелю.

Наприклад, дослідження показують, що неправильно виконане проведення та несправні кабелі є причиною 20–30% проблем, що виникають у мережах підприємств, що наголошує на необхідності регулярного тестування цілісності. Регулярне проведення цих тестів дозволяє мережним адміністраторам усувати проблеми до того, як вони стануть серйозними, гарантуючи безперебійну передачу даних. Це скорочує час, необхідний обслуговування, збільшує термін служби мережного устаткування й знижує загальні витрати обслуговування мідних кабельних систем.

Як усунути проблеми в мережі за допомогою кабельного тестера з дистанційним керуванням

Дії виявлення проблем у мережевих кабелях

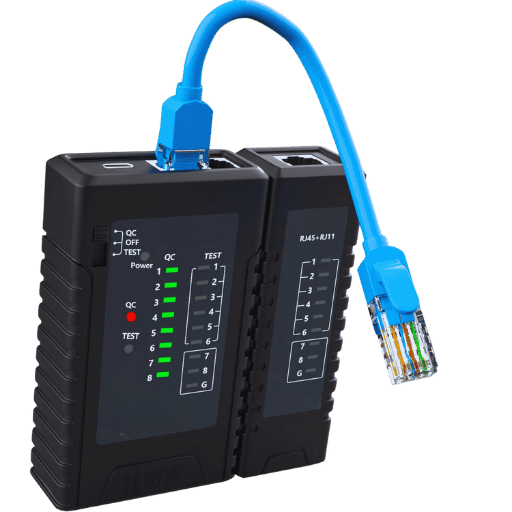

Підключіть кабельний тестер: вставте одну частину кабелю мережі в центральний компонент кабельного тестера, а іншу частину - у віддалений блок.

Увімкніть тестер: увімкніть його та переконайтеся, що він знаходиться в правильному режимі тестування, наприклад, перевірки цілісності ланцюга або схеми розведення проводів.

Запустіть тест: активуйте вибраний тест і кабель буде перевірено. Тестер виконає перевірку на наявність обривів, коротких замикань, неправильного розведення чи розщеплених пар.

Перевірте результати тесту: перевірте дисплей та індикатори пристрою на наявність проблем із кабелем. Зверніть увагу на коди помилок, втрачені з'єднання чи ненормальні сигнали.

Усуніть виявлені проблеми: дотримуйтесь результатів, виправте або замініть пошкоджені кабелі та додайте відповідні з'єднання для усунення вже виявлених несправностей.

Повторіть тест за необхідності: Після того, як ви зробили все необхідне, щоб переконатися, що проблема справді усунена, вам може знадобитися повторити тест.

Використання тестового кабелю для виявлення проблем мережної інфраструктури

При діагностиці мережної інфраструктури за допомогою тестового кабелю переконайтеся, що основна увага приділяється цілісності сигналу та проблемам із підключенням. Почніть із пошуку несправностей у критичних ділянках мережі, включаючи комутаційні кабелі, настінні розетки та порти комутаторів. Сканування мережі на предмет таких несправностей, як обриви, неправильні з'єднання та серйозніші перешкоди, які можуть знизити продуктивність мережі. У разі виявлення несправностей ізолюйте несправну ділянку та перевірте надійність усіх з'єднань. Виправте будь-які проблеми, відремонтувавши або замінивши несправні компоненти, і повторіть тестування. Цей метод забезпечує систематичний контроль критичних точок відмови задля забезпечення ефективної роботи мережі.

Розуміння тестування оптичних та коаксіальних кабелів для сучасних мереж

Як оптичні вимірювачі потужності підвищують точність тестування мереж

Точність тестування мереж підвищується завдяки використанню оптичних вимірювачів потужності, оскільки вони вимірюють потужність оптичного сигналу в оптоволоконних мережах. Крім того, вони допомагають виявляти втрати потужності, перевіряючи, чи рівні сигналу в межах оптимальних порогових значень для ефективної роботи. Ці складні кабельні тестери можуть визначати вихідну потужність у різних місцях, тим самим виявляючи зниження рівня сигналу та несправні роз'єми чи стики, що сприяє ефективному пошуку та усунення несправностей. Простота використання та зчитування результатів підвищує надійність та ефективність складних мережевих інфраструктур.

Вимірювання рівня сигналу в коаксіальних кабелях

Сигнал, що передається кабелем, вимірюється для перевірки працездатності коаксіальних кабелів. Зазвичай при цьому використовується вимірювач рівня сигналу чи аналізатор спектра, оскільки ці прилади дозволяють вимірювати рівень сигналу певних частотах. Інженери оцінюють ці рівні на різних вузлах системи, що дозволяє діагностувати наявність перешкод, втрат сигналу або поступовий вплив неякісних мідних кабельних з'єднань та інших пошкоджених кабелів. Для ефективного функціонування та надійності мережі зв'язку дуже важливо підтримувати баланс сигналу в межах допустимих значень.

Часті питання (FAQ)

Питання: Що таке кабельний тестер і як він використовується для обслуговування мережі?

Відповідь: Кабельний тестер — це електричний прилад, який використовують мережеві фахівці для перевірки цілісності кабелів, наприклад, кабелів Ethernet в мережі Ethernet. Він допомагає діагностувати такі проблеми, як ослаблення сигналу, перехресні перешкоди та проблеми зі з'єднанням мідних та оптоволоконних кабелів.

Питання: Як протестувати кабелі RJ45 за допомогою Ethernet-тестера?

Відповідь: Для перевірки кабелів RJ45 просто підключіть один кінець кабелю до гнізда тестера, а інший – до гнізда адаптера пристрою. Тестер перевірить цілісність кабелю та відобразить результати для кожного дроту, включеного до гнізда RJ45.

Питання: Яка мета використання тестера PoE?

Відповідь: Тестер PoE перевіряє правильність передачі живлення Ethernet (PoE) кабелями. Він допомагає гарантувати, що мережні пристрої мають достатню напругу та потужність для коректної роботи.

Питання: Як визначається довжина кабелю за допомогою кабельного тестера?

Відповідь: Сучасні кабельні тестери, такі як Fluke LinkIQ, визначають довжину кабелю, надсилаючи по ньому тестовий сигнал і вимірюючи час його повернення. Ця функція допомагає оцінити довжину кабелю та ступінь його пошкодження у разі несправності.

Питання: Які функції VDV-тестерів допомагають підтримувати мережу в робочому стані?

Відповідь: Тестери VDV, такі як Scout Pro 3, дозволяють проводити комплексне тестування систем передачі голосу, даних та відео, а також забезпечують з'єднання кабелів та функціонування інших компонентів. Це допомагає мережевим фахівцям перевіряти працездатність встановленого кабелю у різних системах.

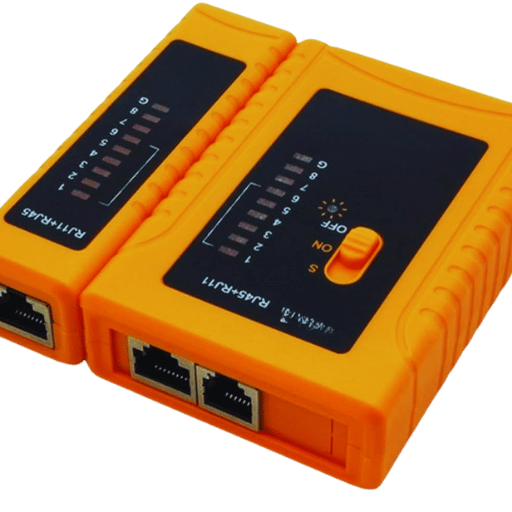

Питання: Чи може кабельний тестер одночасно діагностувати несправності кабелів RJ11 та RJ45?

Відповідь: Безперечно. Кабельні тестери оснащені роз'ємами для обох типів кабелів, що означає, що експерти можуть використовувати той самий інструмент для перевірки телефонних та Ethernet-кабелів.

Питання: Як Fluke LinkIQ підвищує надійність мережі?

Відповідь: Fluke LinkIQ - це передовий випробувальний прилад для конкретної мережі. Він гарантує якість кабелю, вимірює такі важливі параметри, як згасання та перехресні перешкоди, а також забезпечує перевірку з'єднання, що спрощує обслуговування мережі та усунення несправностей.

Питання: Якою є функція світлодіодів на кабельному тестері?

Відповідь: Світлодіоди на кабельному тестері виконують дві функції. По-перше, вони показують безперервність тестованого сигналу та наявність живлення або PoE. Крім того, вони показують, чи пройшла кожна пара проводів, що перевіряється, перевірку чи ні.

Питання: Яке значення має виявлення загасання сигналу в мережевих кабелях?

Відповідь: Згасання сигналу важливе, оскільки воно призводить до зниження його потужності та зниження продуктивності мережі. Можливість виявлення та усунення згасання забезпечить більш надійну передачу даних через мережу.

Q: Чи можуть які-небудь кабельні тестери вимірювати мідні та оптоволоконні кабелі?

Відповідь: Деякі просунуті кабельні тестери, наприклад Fluke та інші моделі, підтримують цю функцію. Ці функції дозволяють мережевим фахівцям гнучкіше виконувати обслуговування мереж.
