Цікаві та незвичайні застосування тестування кабелів. Частина 2

Посилання на сторінку сайту Магазину Gtest® з номенклатурою кабельних тестерів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цього розділу.

Дуже довгі кабелі

Надзвичайно довгі кабелі з'єднують комп'ютери, датчики та інше обладнання, розділене відстанями тисячі футів або більше, іноді навіть милями. Просте підключення довгих кабелів до сучасного приладу для перевірки кабелів без внесення змін до процесу вимірювання призведе до отримання неправдивих даних. У міру збільшення довжини проводів кожен з них починає більше бути схожим на пластини подовженого конденсатора, особливо за наявності екрануючого провідника, як показано на малюнку 9.

Автоматичні кабельні тестери, на відміну від омметрів, використовують серію швидких імпульсів для отримання даних про з'єднання та опір. Паразитна ємність довгого кабелю спотворює ці імпульси. Для вимірювання з'єднання та опору зазвичай допомагає збільшення тривалості тестових імпульсів, що дає схемі збудження більше часу для заряджання паразитної ємності перед зчитуванням результату. Це також збільшує час тестування. Як і у випадку автономного тестування підводного човна, кабель має бути ізольований від заземлення або, якщо це неможливо, тестер і комп'ютер повинні бути ізольовані.

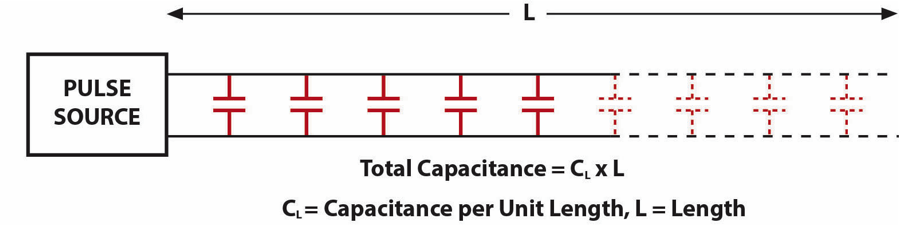

Мал. 9: Візуалізація ємності кабелю

Високовольтне випробування довгих кабелів також пов'язане з проблемою ємності. У цьому випадку пусковий струм, необхідний для доведення кабелю до випробувальної напруги, може перевищити рівень струму, який зазвичай означає пробій ізоляції («струм відключення»). Для вирішення цієї проблеми зменшують швидкість наростання напруги, поступово підвищуючи її до необхідного рівня.

Тестування довгих кабелів високою напругою є серйозною проблемою безпеки. На відміну від низьковольтного тесту на безперервність та опір, який використовує імпульси 10 В постійного струму, тест hipot може подавати на кабель 500 В постійного струму або більше для перевірки ізоляції та витоків. При цьому через велику ємність кабелю накопичується значний заряд. Якщо людина випадково торкнеться віддаленого кінця кабелю під час випробування, можливе ураження електричним струмом, тому оператори повинні суворо дотримуватися правил безпеки.

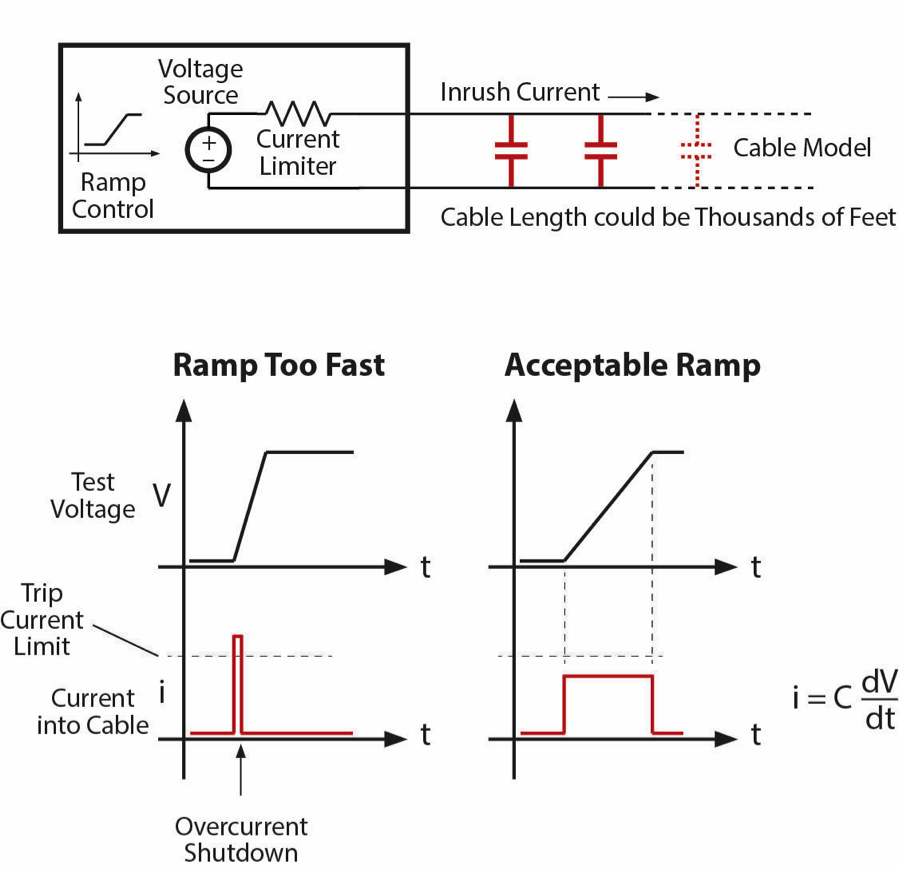

Мал. 10: Схема випробування для довгих кабелів

Щоб досягти випробувальної напруги без попереднього досягнення струму відключення, необхідно відрегулювати лінійну зміну напруги відповідно до довжини кабелю.

Концерти

Багатьом подобається атмосфера живих концертів із рок-музикантами, вокалістами, лазерними шоу та потужними звуковими ефектами. Проте мало хто замислюється про величезну кількість кабелів, необхідних для забезпечення роботи всього обладнання. До них належать кабелі живлення, освітлення, мікрофонів, динаміків, відеопроекторів, камер, систем керування лазерами та спецефектами, а також пультів мікшування.

Деякі компанії спеціалізуються на оренді кабелів та обладнання для таких заходів. Оскільки кабелі постійно підключаються та відключаються, по них ходять люди, їх переміщують навантажувачами та транспортують між майданчиками, тестування перед кожним шоу є критично важливим. Для цього використовуються спеціальні панелі роз'ємів із вбудованими системами перевірки кабелів.

Мал. 11: Мобільний тестер для проведення заходів у режимі реального часу для постановки та виробництва

Фото: Entertainment Manufacturing Group (EMG)

Мал. 12: Тестова установка для інфраструктури розваг

Фото надане Entertainment Manufacturing Group (EMG)

Глибоководні дослідження океану

Океанографічний інститут Вудс-Хоул (WHOI) та Національна асоціація океанічних і атмосферних досліджень (NOAA), серед інших організацій, проводять дослідження глибокого океану для моніторингу швидкості та напрямку вітру, температури повітря, сонячного випромінювання, температури поверхневих і підповерхневих вод, а також океанічних течій.

Заякорені буї, що живляться від сонячних батарей, збирають ці дані та передають їх через супутникові канали зв'язку. Кабелі між буями та підводними інструментами виконують не лише механічну функцію утримання, але й забезпечують передачу живлення та даних.

Кабелі для роботи на великих глибинах мають товсту гумову ізоляцію, яка запобігає проникненню морської води під високим тиском до внутрішніх провідників. Через високу вартість такі кабелі виготовляються секціями, які можуть багаторазово тестуватися та використовуватися повторно. Випробування високою напругою дозволяє визначити, чи проникла волога до мідних провідників та чи придатна секція кабелю для подальшої експлуатації.

Висновки

Коли в 1991 році почалася розробка тестера CableEye, передбачалося, що проєкт буде завершений приблизно за рік. Однак на виведення першої моделі на ринок знадобилося два роки, а після її появи користувачі почали вимагати більше інтерфейсів, контрольних точок, розширених вимірювальних можливостей та програмного забезпечення для формування звітів і ведення журналів даних.

Просте відображення схеми кабелю на екрані значно спрощувало пошук несправностей, проте цього було недостатньо для створення успішного продукту. Потрібен був універсальний тестер для кабелів, джгутів проводів, шаф обладнання та будь-яких інших систем, що містять електричні з'єднання.

Згодом різноманіття сфер застосування перетворило CableEye на гнучкий інструмент контролю якості. Постійна поява нових завдань стимулює безперервний розвиток програмного забезпечення та апаратної частини системи, завдяки чому продукт продовжує вдосконалюватися й сьогодні.
