Як користуватись багатомодульним кабельним тестером?

Магазин Gtest® - авторизований постачальник кабельних тестерів в Україні:
https://gtest.com.ua/uk/vimiryuvalni-priladi/kabelni-testeri-shukach-prihovanoyi-provodki

Щоб переконатися у справності кабелю мережі, його необхідно перевірити. Але як це зробити? Для перевірки цілісності ланцюга, напруги та рівня сигналу використовується багатомодульний кабельний тестер. Проте лишається питання: що саме це означає? Читайте далі, щоб дізнатися про різні способи використання багатомодульного кабельного тестера.

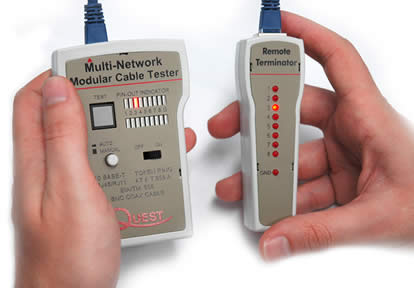

Що таке багатомодульний кабельний тестер і який принцип його роботи?
Багатомодульний кабельний тестер призначений для перевірки всіх можливих типів роз'ємів кабелів. Він має вбудований компонент для тестування телефонних та Ethernet-з'єднань з роз'ємами RJ45, RJ12 та RJ11.

Принцип роботи

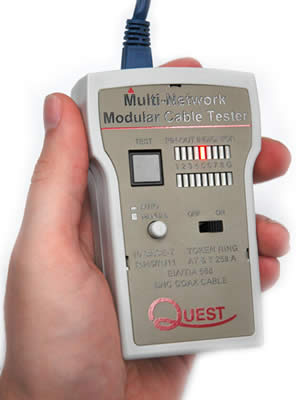

Тримаючи тестер LAN у руках, підключіть кінець кабелю з роз'ємом RJ-45 до лівого порту на задній панелі тестера LAN.

Вам необхідно підключити один кінець кабелю до пристрою дистанційного тестування, а потім запустити послідовність тестування, як завжди, з основного тестового блоку. Це можна зробити як у ручному, так і автоматичному режимі. На відміну від звичайного тестування, яке можна проводити без присутності будь-кого поруч, дистанційне тестування вимагає присутності партнера, який відстежуватиме те, що відбувається на основному блоці, тому ваша увага буде зосереджена виключно на відстеженні активності на дистанційному блоці; якщо всі активні індикатори не горять і ніхто не зацікавлений у відновленні працездатності, це може свідчити про проблему. Якщо є інша людина, незалежно від того, чи живе вона далеко чи близько, переконайтеся, що вона не заважає вам під час підготовки, тому що ми не хочемо, щоб хтось чіпав щось без необхідності.
Читайте далі, щоб дізнатися про різні етапи роботи з багатомодульним кабельним тестером.

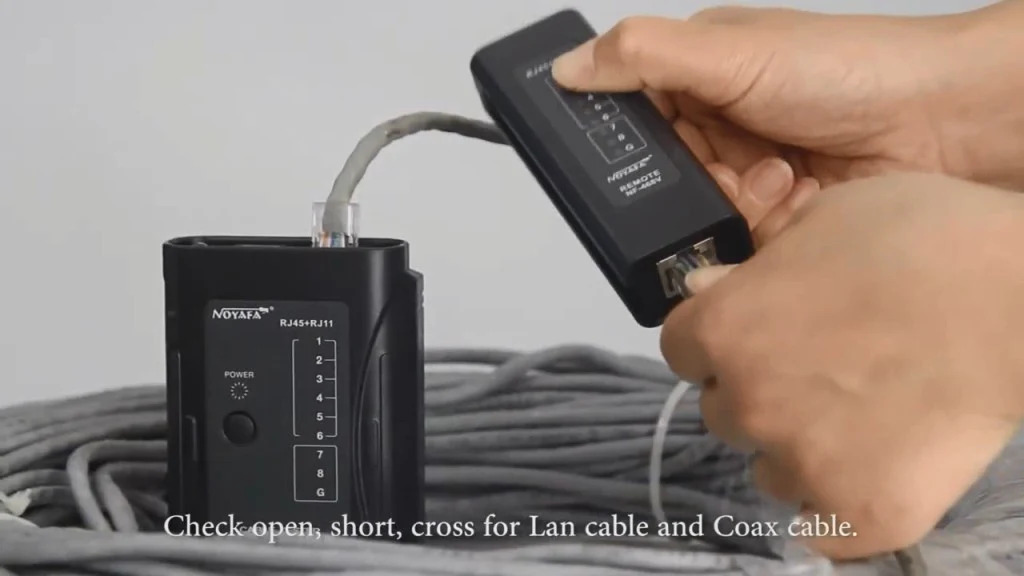

Крок 1 – Підключіть тестер багатомодульних кабелів

Підключіть кабель Ethernet до обох кінців коробки по одному з кожного боку. Один кабель буде підключений до передавача, а інший до приймача. Ці коробки показують, як виглядатиме комп'ютерна мережа у зібраному вигляді, тому, будь ласка, переконайтеся, що ви знаєте, куди підключається кожен кабель, перш ніж продовжити.
Більшість тестерів кабелів мають більше одного USB-порту. Це пов'язано з тим, що вони призначені для тестування широкого спектру пристроїв, тому зазвичай на них є щонайменше два, а іноді й до чотирьох портів. Вставте один кінець вимірювальних проводів у кожний порт; вони мають бути промарковані цифрами від 1 до 4 чи аналогічними.
Якщо у вас є модульні кабелі, тепер настав час підключити і їх. Після підключення всіх компонентів увімкніть тестер. У більшості випадків досить просто натиснути кнопку - на екрані автоматично відобразиться вся необхідна інформація про підключені пристрої. Тестер також покаже, чи є якісь проблеми з кабелями чи роз'ємами.
Переконайтеся, що все працює: як тільки ваш тестер визначить усі несправності, спробуйте використовувати пристрій, підключений до порту 1 (зазвичай смартфон). Якщо все працює правильно, переходьте до підключення пристрою, підключеного до порту 2 (наприклад, іншого телефону), і продовжуйте, доки не буде перевірено все.

Крок 2 - Увімкніть тестер

Увімкніть пристрій для перевірки кабелів мережі. Він надішле сигнал від одного кінця пристрою до іншого; саме це відбувається всередині вашої комп'ютерної мережі, коли повідомлення передається кабелями — так само, як ви зараз робитимете, постійно підключаючи цей кабельний тестер до кожного проводу.

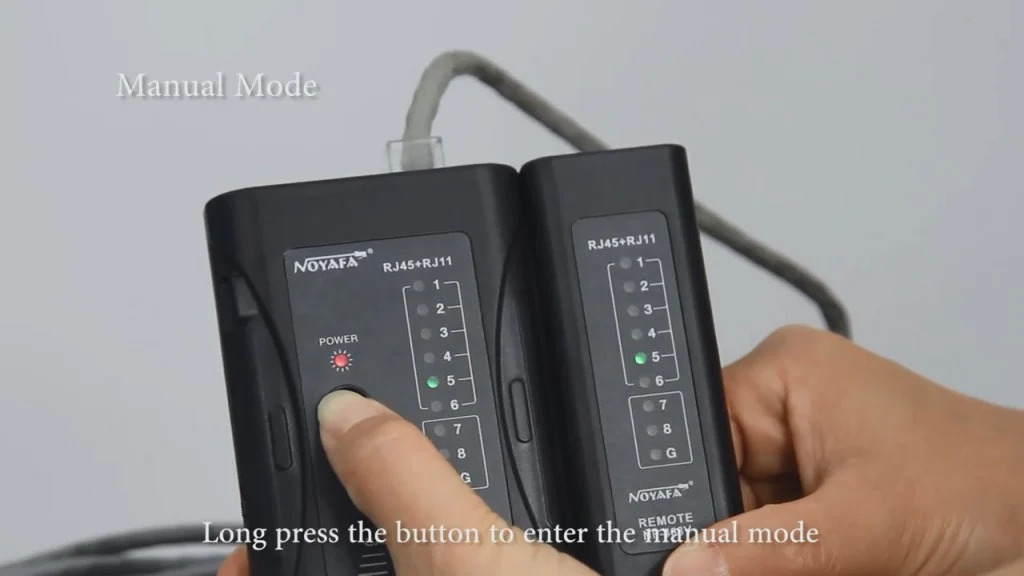

Для більшості кабельних тестерів необхідно натиснути та утримувати кнопку живлення, одночасно підключаючи роз'єм RJ-45. Потім відпустіть кнопку живлення, але продовжуйте її утримувати ще близько 2 секунд. У деяких тестерах, наприклад Fluke Networks або Fiber Solutions, при підключенні загоряється індикатор, що показує, що тестер готовий до роботи.
При використанні тестерів Gigahertz Solutions або Fluke Networks я рекомендую натиснути та утримувати кнопку тестування приблизно 2 секунди, доки не засвітяться індикатори, які вказують на готовність пристрою до роботи. Якщо нічого не відбувається, спробуйте натиснути та утримувати кнопку ще раз, доки не засвітяться індикатори.
Для коректної роботи деяких тестерів потрібно виконати додаткові дії, тому обов'язково ознайомтеся з інструкцією з експлуатації. Як згадувалося вище, більшість багатомодульних кабельних тестерів дозволяють вибрати тип кабелю, що тестується. Перший вибір зазвичай здійснюється між UTP (неекранована кручена пара) і STP (екранована кручена пара).
Важливо вибирати кабелі STP, якщо ви тестуєте що-небудь, крім кабелів UTP, оскільки кабелі STP мають додаткове екранування, яке допомагає захистити від електромагнітних/радіочастотних перешкод під час тестування. Деякі багатомодульні кабельні тестери також дозволяють вибирати, чи ви хочете виконувати перевірку цілісності ланцюга.

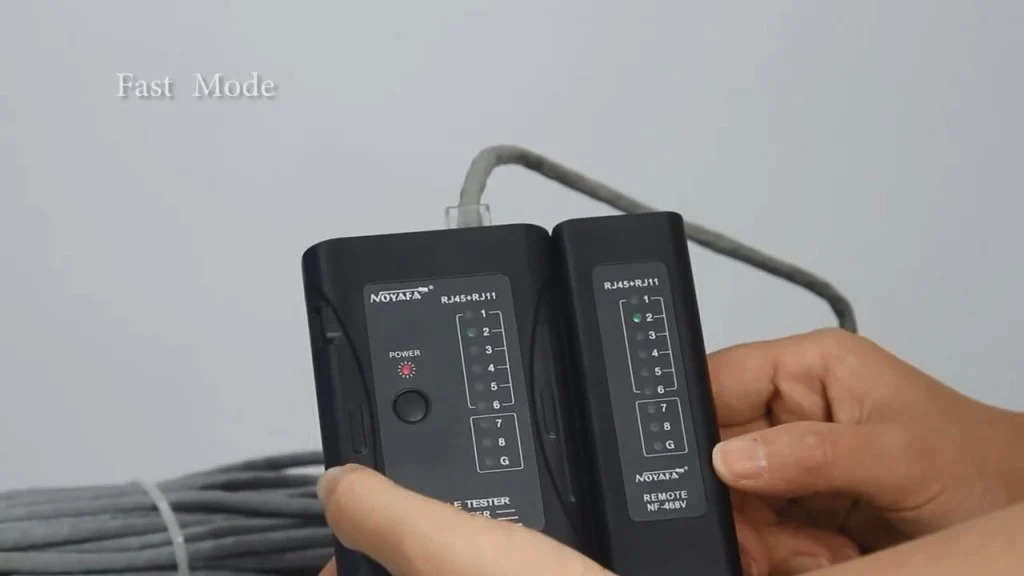

Крок 3 – Ознайомтеся із результатами перевірки.

Під час передачі повідомлення від одного кінця кабелю до іншого ви помітите, що кілька індикаторів блимають - деякі червоні, деякі зелені. Це означає, що все працює справно! Якщо індикатори взагалі не блимають, це означає, що з вашим мережевим з'єднанням щось пішло не так.
Різниця між цими двома кольорами може змінюватись від пристрою до пристрою, але ми сподіваємося, що ви зможете визначити, що щось не так, просто поглянувши на те, які кольори індикаторів блимають по порядку!
У звіті мультиметра буде вказано, скільки пар дротів справні, скільки закорочено і чи є обрив. Хоча всі ці проблеми серйозні, важливо пам'ятати, що коротке замикання (замикання двох дротів) зазвичай викликає проблеми на обох кінцях кабелю.
Таким чином, перевіряючи кожен провід окремо, ви можете визначити, який з них несправний, та відремонтувати або замінити його. Це особливо корисно при пошуку несправностей у домашній проводці в тих місцях, де у вашому будинку немає модульних телефонних роз'ємів або клемних блоків; без модульних з'єднань перевірка окремих дротів може бути стомлюючою.
Щоб спростити завдання, вибирайте тестери з функцією перевірки цілісності ланцюга, що допоможе ізолювати несправні дроти. Наприклад, якщо у вас є обрив пари дротів (коли два дроти не з'єднані), але ви хочете дізнатися, який провід несправний, не перевіряючи їх окремо, просто торкніться одним щупом до кожного кінця відкритої ділянки дроту, а потім проведіть іншим щупом по кожному дроту окремо - той провід, який першим торкнеться дроту.
Якщо жоден з ваших щупів не стосується дроту, значить, обидва дроти обірвані десь між ними. У деяких випадках вам можуть знадобитися додаткові інструменти, такі як омметр або детектор напруги, залежно від того, яка інформація вам потрібна від тестера.

Крок 4 – Прочитайте завдання
Існує безліч способів визначити, чи несправні ваші кабелі, якщо вони починають блимати по-різному. Цей тестер може підказати, як діяти в цій ситуації, ґрунтуючись на виявленій зміні світлового режиму та надсилаючи сигнал оператору. Спочатку визначте, де, на вашу думку, є проблема, а потім від'єднайте кабель від розподільної коробки, до якої він підключений, перш ніж прибирати його на зберігання.
Мережеві тестери використовуються для виявлення несправностей, які можуть виникнути під час створення мережі. Ці прилади можуть виявити короткі замикання, обриви ланцюгів, переплутані кабелі та пошкодження кабелів. Вони вимірюють довжину кабелів, а також генерують звукові сигнали при вимірюванні різних проводів та пар усередині кабелю. У цьому продукті використовується кабельна технологія, аналогічна тій, що застосовується в бездротових мережах зв'язку для передачі голосових даних цифровими каналами, такими як виті пари.
