Функції та відмінності найчастіше використовуваних тестерів оптичного волокна

Магазин Gtest® - авторизований постачальник кабельних тестерів в Україну: https://gtest.com.ua/uk/vimiryuvalni-priladi/kabelni-testeri-shukach-prihovanoyi-provodki

Тестування оптоволоконних кабелів – критично важливий процес для забезпечення продуктивності, якості та надійності оптоволоконних мереж.

Існують різні типи тестерів оптоволокна, призначені для різних завдань, включаючи просту перевірку кабелю, розширену діагностику та тестування продуктивності.

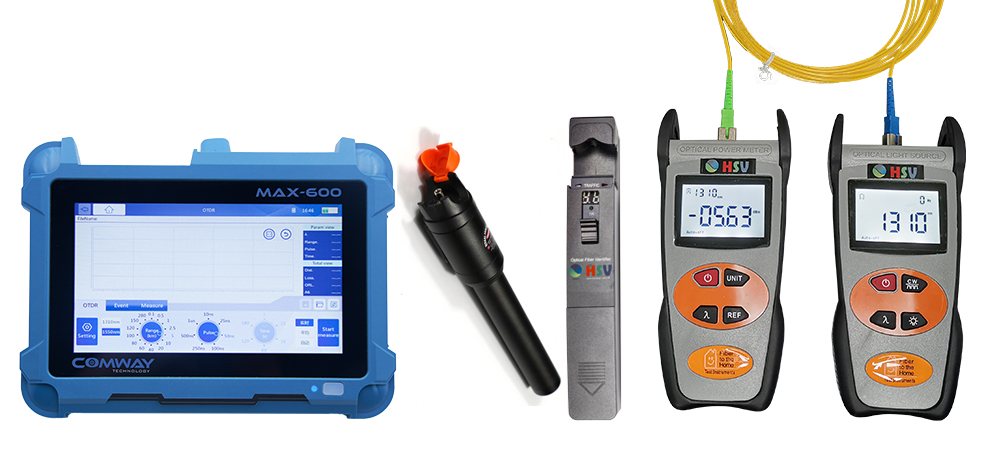

OTDR (оптичний рефлектометр):

Призначення: Вимірювання часу, необхідного для повернення світлових імпульсів після проходження волокном, що допомагає виявляти несправності, зростки та з'єднання.

Характеристики:

• Використовується для пошуку та усунення несправностей, таких як обриви волокон, високе згасання або неякісні зростки.
• Надає докладний графічний аналіз волоконно-оптичної лінії зв'язку з вимірюванням відстані та втрат.
• Визначає точне розташування несправності або погіршення якості, допомагаючи фахівцям швидко знаходити проблеми для ремонту.

Вимірник оптичної потужності (OPM):

Призначення: Вимірювання потужності світла, що проходить волокном. Цей пристрій зазвичай використовується для перевірки рівнів оптичної потужності в волоконно-оптичних лініях зв'язку.

Характеристики: Часто використовується разом з оптичним джерелом світла для перевірки згасання та продуктивності мережі.

Оптичне джерело світла (OLS):

Призначення: Генерує стабільний світловий сигнал, який може бути переданий волокном для тестування.

Характеристики: Зазвичай використовується спільно з вимірювачем оптичної потужності для розрахунку загасання у волокні та вимірювання продуктивності лінії зв'язку.

Візуальний дефектоскоп (VFL):

Призначення: Простий прилад, що випромінює видиме світло (часто червоне) через волокно для виявлення несправностей, вигинів та розривів.

Характеристики: Допомагає легко виявити несправність волокна, візуально відображаючи шлях світла. Також корисний для відстеження волокон у джгуті.

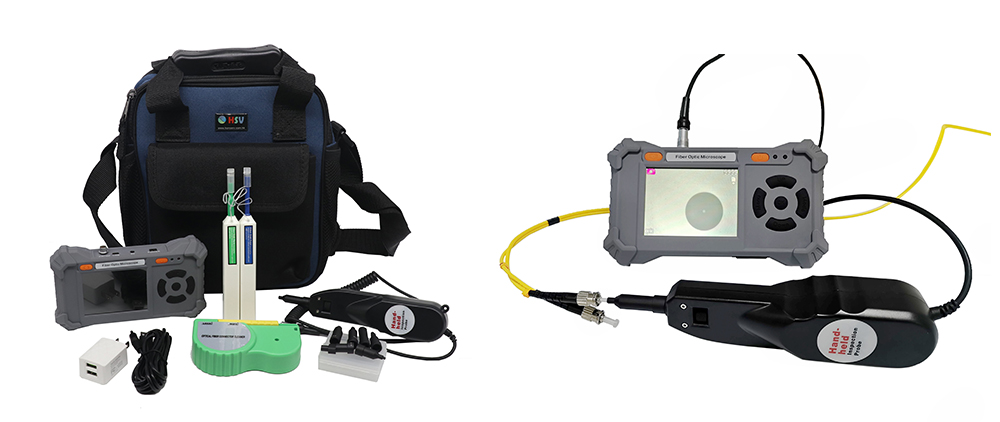

Мікроскоп для огляду волокон:

Призначення: Використовується для огляду торців волоконних роз'ємів та перевірки відсутності забруднень, подряпин або пошкоджень на полірованій торцевій поверхні волокна.

Характеристики: Високе збільшення (зазвичай 200-кратне або більше) для перевірки чистоти та якості торцевих поверхонь роз'ємів.

Мультиметр для оптоволокна:

Призначення: Пристрій, що поєднує кілька функцій тестування волокон (наприклад, вимірювання потужності та вимірювання загасання) в одному інструменті.

Особенности: Компактний та універсальний, часто використовується у польових умовах для виконання різних завдань тестування.

Комплект для вимірювання втрат в оптоволоконних лініях:

Призначення: Тестування оптоволоконних ліній на загальні втрати (загасання) для перевірки відповідності мережі необхідним стандартам.

Характеристики: Часто використовується спільно з джерелом світла та вимірювачем потужності для детального виміру втрат.

Переваги тестерів оптоволокна:

Ефективність: Тестери оптоволокна дозволяють технічним фахівцям швидко виявляти проблеми в оптоволоконних мережах, скорочуючи час простою та підвищуючи ефективність пошуку та усунення несправностей.

Економічність: Базові тестери оптоволокна (наприклад, дефектоскопи або вимірювачі потужності) доступні за ціною і володіють необхідними функціями для обслуговування та монтажу оптоволокна.

Точні результати: Просунуті тестери (наприклад, рефлектометри) забезпечують точні вимірювання стану оптоволокна, допомагаючи виявляти несправності, неякісні з'єднання та слабкі місця у мережі.

Портативність: Більшість тестерів оптоволокна портативні та прості у використанні у польових умовах, що робить їх ідеальними для фахівців, які працюють на місці.

Висновок:

Тестери оптоволокна – незамінні інструменти для забезпечення максимальної продуктивності оптоволоконних мереж. Від базової перевірки цілісності за допомогою візуальних локаторів пошкоджень до розширеної діагностики за допомогою рефлектометра ці інструменти допомагають технічним фахівцям обслуговувати, усувати несправності та сертифікувати оптоволоконні мережі. Вибір відповідного тестера залежить від конкретних вимог завдання, складності оптоволоконної мережі та рівня деталізації, необхідного у процесі тестування.
