ТЕСТЕР ІЗОЛЯЦІЇ VS МЕГАОММЕТР: ОГЛЯД ПРИЛАДІВ. ПОДІБНОСТІ ТА ВІДМІННОСТІ.

Розуміння різниці між тестером ізоляції та мегаомметром

При електричному тестуванні та обслуговуванні тестери ізоляції та мегомметри є двома приладами, що часто використовуються, які відіграють вирішальну роль в оцінці якості ізоляції електричних систем. Однак, незважаючи на їх схожість, ці два пристрої мають різні характеристики та цілі. У цій статті ми розглянемо основні відмінності між тестером ізоляції та мегомметром.

Тестери ізоляції та мегомметри використовуються для вимірювання опору ізоляційних матеріалів, але вони працюють по-різному та призначені для різних застосувань.

Ось деякі ключові моменти різниці між ними.

Принцип роботи приладів:

1. Тестер ізоляції, також відомий як «тестер діелектричної міцності» або «тестер високої напруги», працює, прикладаючи високу напругу (зазвичай від 500 В до 10 кВ) до ізоляційного матеріалу, що випробовується, і вимірюючи струм, що протікає через нього. Він оцінює цілісність ізоляції, вимірюючи опір потоку струму. З іншого боку, мегомметр, також відомий як «тестер опору ізоляції», прикладає постійну напругу (зазвичай від 100 до 1000 В) до ізоляційного матеріалу і вимірює опір, виявляючи струм витоку, що протікає через нього.
2. Діапазон виміру. Тестери ізоляції призначені для вимірювання високих значень опору ізоляції, зазвичай, в діапазоні від мегаом до гігаом, і зазвичай використовуються для тестування високовольтного обладнання, такого як трансформатори, двигуни, генератори та кабелі. Навпаки, мегаомметри використовуються для вимірювання нижчих значень опору ізоляції, зазвичай, в діапазоні від кілоом до гігаом, і підходять для тестування низьковольтного обладнання, такого як панелі управління, перемикачі та проводка.
3. Випробувальна напруга. Тестери ізоляції здатні подавати набагато вищу випробувальну напругу в порівнянні з мегаомметрами. Висока напруга, що подається тестерами ізоляції, дозволяє виявляти слабкі місця в ізоляції та виявляти потенційні пробої у високовольтних системах. Мегаомметри, з іншого боку, використовують нижчу випробувальну напругу, яка безпечніша для тестування низьковольтних систем.
4. Час тестування. Тестери ізоляції зазвичай вимагають більш тривалого часу тестування через вищу випробувальну напругу і необхідність оцінки цілісності ізоляції в умовах високої напруги. Мегаомметри, з іншого боку, вимагають коротшого часу тестування, оскільки вони працюють при більш низьких напругах і підходять для більш швидких вимірів опору ізоляції.
5. Дисплей та функції. Тестери ізоляції часто поставляються з розширеними функціями, такими як реєстрація даних, зберігання в пам'яті та графічні дисплеї, які надають вичерпну інформацію про характеристики ізоляції обладнання, що тестується. Деякі ізоляційні тестери також мають вбудовані функції безпеки, такі як автоматична розрядка залишкової напруги після випробування, щоб забезпечити безпеку оператора. Мегаомметри, з іншого боку, зазвичай мають простіші дисплеї та функції, що фокусуються на базових вимірах опору ізоляції.

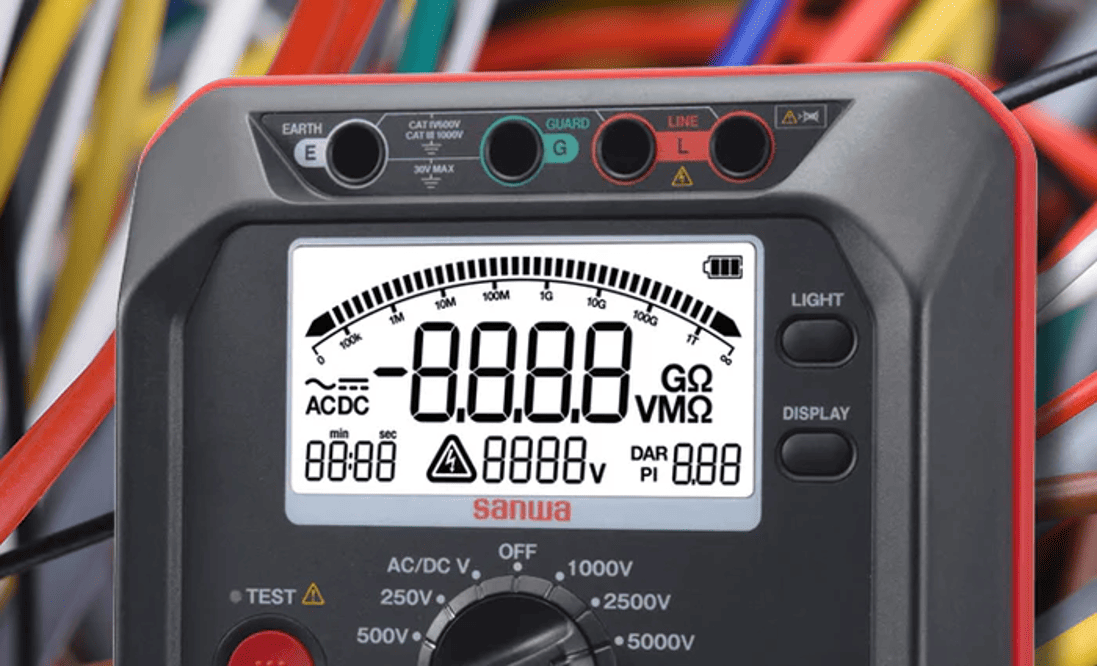

Як приклад давайте порівняємо характеристики цифрових тестерів ізоляції Sanwa MG500, MG1000 та MG5000:

Тестер ізоляції Sanwa MG500

• Діапазон випробувальної напруги: від 250 до 1000 В
• Діапазон виміру: від 0,01 МОм до 4000 МОм
• Випробувальний струм: 1 мА при 250 В, 500 В та 1000 В
• Особливості: великий РК-дисплей з підсвічуванням, автоматичний вибір діапазону, функція утримання даних, автоматичне вимкнення живлення, індикатор низького заряду батареї, вбудована пам'ять на 99 наборів даних, клас безпеки CAT III 600 В.

Тестер ізоляції Sanwa MG1000

• Діапазон випробувальної напруги: 250 В - 1000 В / 500 В - 1000 В / 500 В - 2500 В / 1000 В - 5000 В
• Діапазон вимірювання: 0,01 МОм - 4000 МОм (250 В - 1000 В), 0,1 МОм - 4000 МОм (500 В - 1000 В / 500 В - 2500 В), 1 МОм - 4000 МОм (100 )
• Випробувальний струм: 1 мА при 250, 500 і 1000; 0,5 мА при 2500; 0,1 мА при 5000 В
• Особливості: великий РК-дисплей з підсвічуванням, автоматичний вибір діапазону, функція утримання даних, автоматичне відключення живлення, індикатор низького заряду батареї, вбудована пам'ять на 99 наборів даних, зв'язок USB, вимірювання напруги змінного/постійного струму, вимірювання PI (індексу поляризації) та DAR (коефіцієнта діелектричної абсорбції), клас безпеки CATIV 600 Ст.

Тестер ізоляції Sanwa MG5000

• Діапазон випробувальної напруги: від 50 В до 1000 В/від 50 В до 2500 В/від 50 В до 5000 В/від 50 В до 10 000 В
• Діапазон вимірювання: від 0,001 МОм до 40 ГОм (від 50 В до 1000 В), від 0,01 МОм до 40 ГОм (від 50 В до 2500 В/від 50 В до 5000 В), від 0,1 МОм до 40 ГОм (Від 50 В до 10 000 В)
• Випробувальний струм: 1 мА при 50, 100, 250, 500 і 1000; 0,5 мА при 2500; 0,2 мА при 5000; 0,1 мА при 10 000 В
• Характеристики: великий РК-дисплей з підсвічуванням, автоматичний вибір діапазону, функція утримання даних, автоматичне відключення живлення, індикатор низького заряду батареї, вбудована пам'ять на 999 наборів даних, зв'язок USB, вимірювання напруги змінного/постійного струму, вимірювання PI (індексу поляризації) та DAR (коефіцієнта діелектричної абсорбції), програмований таймер, температурна компенсація, зумер та світлодіодне попередження для виявлення високої напруги, клас безпеки CAT IV 600 В.

Підсумовуючи, можна сказати, що тестери ізоляції Sanwa MG500, MG1000 та MG5000 пропонують ряд функцій, що підходять для різних вимог до тестування ізоляції. MG500 - це базовий тестер ізоляції з діапазоном випробувальної напруги від 250 В до 1000 В, у той час як MG1000 надає додаткові опції випробувальної напруги та функції, такі як зв'язок по USB, вимірювання напруги змінного/постійного струму та вимірювання PI/DAR. MG5000 – це висококласний тестер ізоляції з широким діапазоном випробувальної напруги.

Чи варто купувати тестер ізоляції чи мегаомметр?

Насправді все залежить від ваших вимог. Мегаомметр може забезпечити все, що вам потрібно на даний момент, але якщо ви шукаєте підвищену потужність, функції та безпеку, то тестер ізоляції має бути вашим першим вибором.
