У двигунах очевидні два абсолютно різні типи опору. Опір обмоток вимірюється звичайним мультиметром. Але що таке опір ізоляції та як його вимірюють?

У динамічному ландшафті промислового обладнання електродвигуни, виступаючи як робочі конячки, безшумно приводять у дію основні процеси, що робить їх незамінними компонентами у виробництві, виробництві енергії і не тільки. Однак, як і будь-який механічний пристрій, електродвигуни не застраховані від зносу з часом та експлуатаційних навантажень. Щоб забезпечити їхню надійну роботу та довговічність, інженери вдаються до критичної діагностичної процедури, відомої як «випробування мегомметром». Ці «мегомметри» є важливими інструментами, які вимірюють значення ізоляції провідників та внутрішніх компонентів будь-якого електричного пристрою, але зазвичай застосовуються до двигунів, щоб забезпечити відповідні вимоги безпеки та продуктивності, викладені виробником.

Важливість вимірів опору ізоляції

Опір ізоляції відіграє ключову роль у підтримці цілісності електричної системи двигуна. Ізоляційні матеріали всередині двигуна, такі як ізоляція обмотки та ізоляція кабелю, запобігають ненавмисному електричному контакту та витоку струму на зовнішній корпус. Згодом фактори навколишнього середовища, коливання температури та експлуатаційні стресори можуть погіршити цю ізоляцію, що призведе до зниження продуктивності та, у крайніх випадках, до катастрофічної відмови.

Тестування мегомметром спеціально розроблене для вимірювання опору ізоляції, допомагаючи виявляти потенційні проблеми до того, як вони посиляться. Оцінюючи опір ізоляції, інженери можуть отримати уявлення про загальний стан двигуна та передбачити потенційні несправності. Регулярне тестування мегомметром - це попереджувальний підхід до запобігання непередбаченим простоям, продовження терміну служби двигуна та підвищення загальної надійності системи.

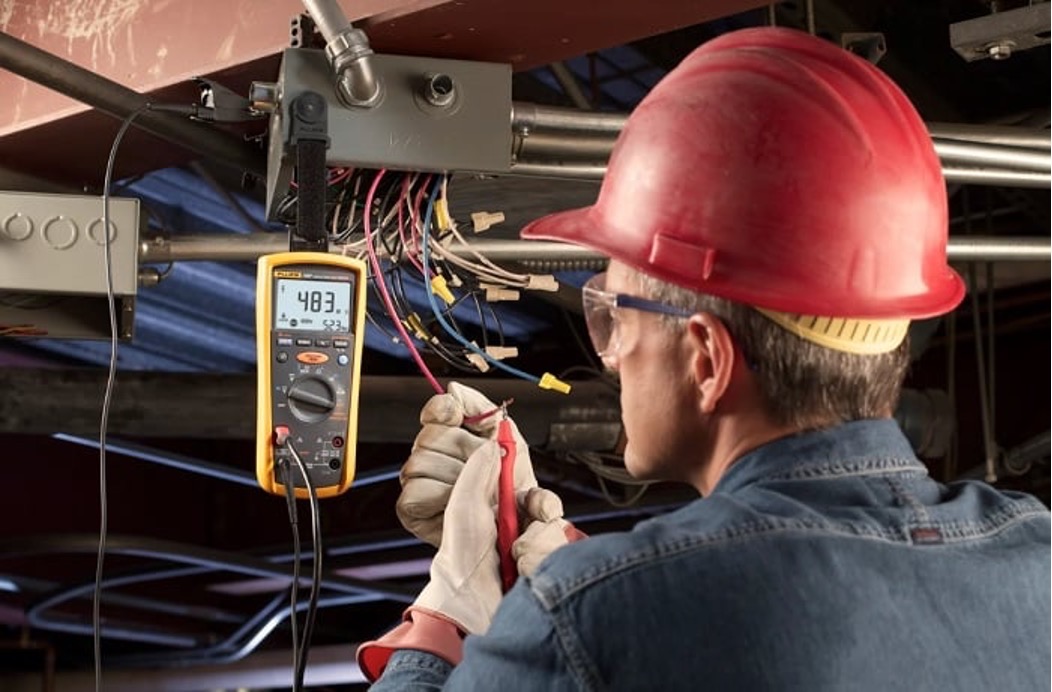

Рисунок 1. Оператор проводить перевірку мегомметром обладнання для усунення несправностей ізоляції. Зображення надано Fluke

Інструменти, що використовуються при випробуваннях мегомметром

Меггери (скорочення від більш формального "мегаомметра") - це спеціалізовані пристрої, призначені для перевірки опору ізоляції. Ці інструменти доступні в різних типах, кожен з яких призначений для певних програм та діапазонів напруг.

Ось деякі поширені типи мегометрів:

Портативні мегомметри

Портативні та зручні у використанні ручні мегомметри підходять для рутинного тестування опору ізоляції. Вони часто використовуються у польових умовах, де важлива мобільність. Навіть сьогодні ці прилади часто включають рукоятку і аналоговий дисплей, що усуває необхідність в батареях.

«Моторизовані» мегомметри

Моторизовані мегомметри оснащені додатковими функціями, такими як автоматичне регулювання напруги та реєстрація даних. Ці прилади підходять для комплексного тестування і часто використовуються в лабораторних або майстерних умовах.

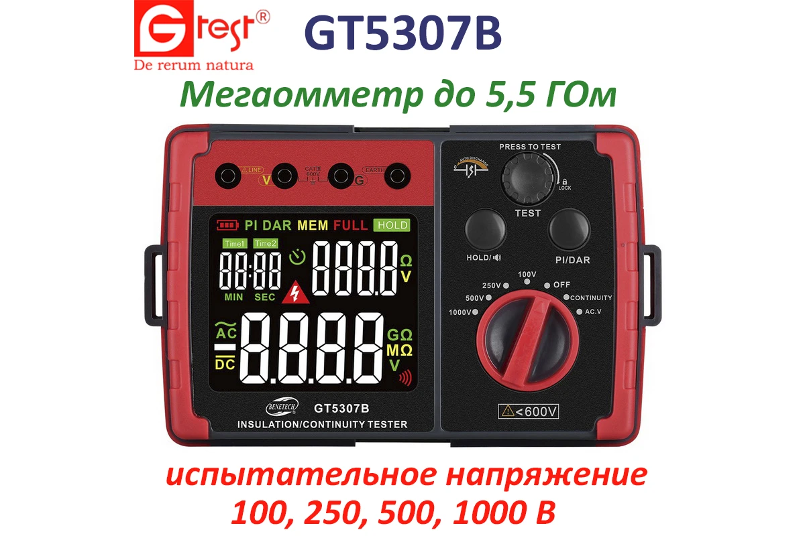

Цифрові мегаомметри

Цифрові мегаомметри забезпечують точні показання та часто оснащені розширеними функціями, такими як зберігання даних, підключення по Bluetooth та програмовані послідовності випробувань. Вони ідеально підходять для поглибленого аналізу ізоляції опору.

Мегомметри високої напруги

Для високовольтних програм використовуються спеціалізовані високовольтні мегомметри. Ці прилади можуть генерувати випробувальні напруги в кілька кіловольт, що робить їх придатними для тестування великих двигунів та високовольтних систем.

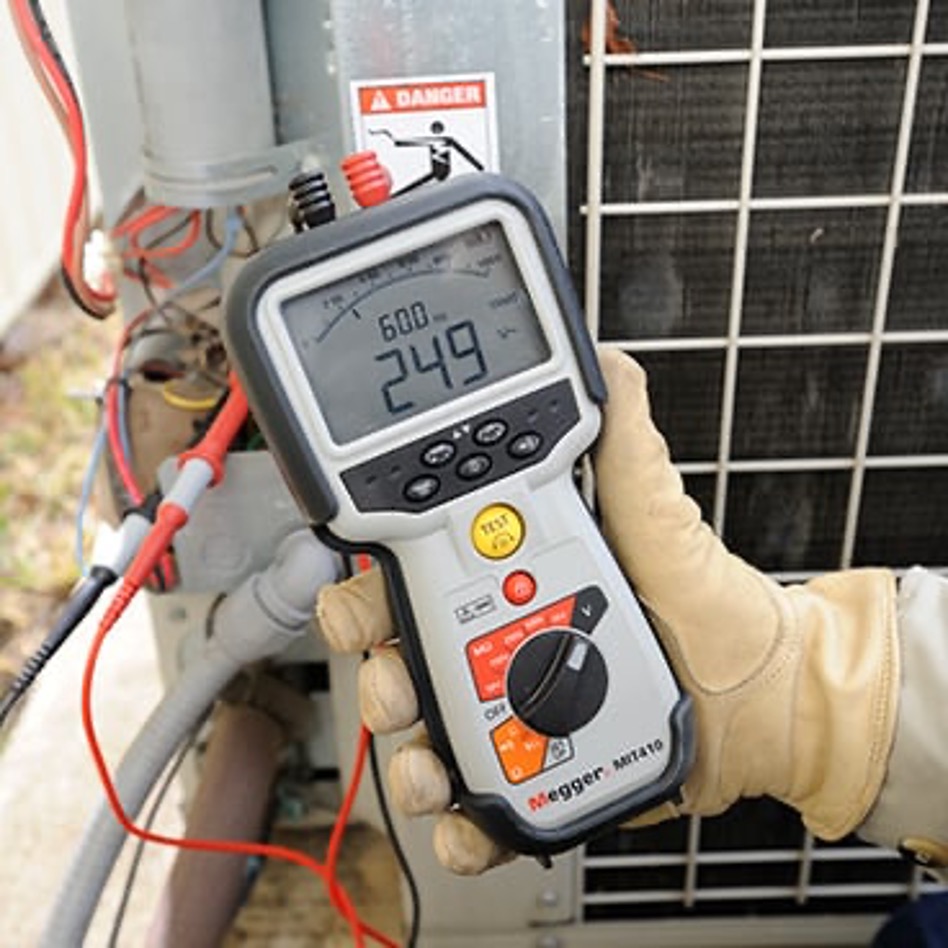

Рисунок 2. Приклад конструкції ручного мегомметра у роботі. Зображення надано Megger

Як виміряти опір двигуна

Тестування мегомметром включає додаток постійного струму високої напруги до системи ізоляції двигуна та вимірювання результуючого струму. Цей тест забезпечує кількісну міру опору ізоляції, що зазвичай виражається в сотнях мегаом або навіть гігаомах.

Стандартний мультиметр не підходить для цього застосування, оскільки напруга, що подається від батарей, не зможе забезпечити струм, який можна виміряти навіть у робочому діапазоні стандартного омметра (зазвичай лише до кількох десятків мегаом).

Щоб виконати тест мегомметром на двигуні, виконайте такі спільні кроки:

• Підготуйте двигун: Перед початком тесту переконайтеся, що двигун знеструмлений та належним чином ізольований. Від'єднайте двигун від джерела живлення та розрядіть всю накопичену електричну енергію (багато однофазних двигунів змінного струму мають пусковий конденсатор). Роз'єднувач або двигун двигуна можуть бути простим місцем для відключення живлення.
• Виберіть Мегаомметр: Виберіть відповідний мегомметр на основі номінальної напруги двигуна. Мегомметри доступні в різних діапазонах напруги і вибір правильного має вирішальне значення для отримання точних результатів.
• Під'єднайте Мегаомметр: Підключіть висновки мегомметра до вхідних клем двигуна. Позитивний висновок підключається до обмотки двигуна, а негативний висновок підключається до корпусу двигуна чи землі. Така конфігурація дозволяє мегомметр виміряти опір ізоляції від обмотки до землі. На малюнках 3 і 4 схематично показано правильне компонування для випробування мегомметром як двигунів змінного, так і постійного струму відповідно.

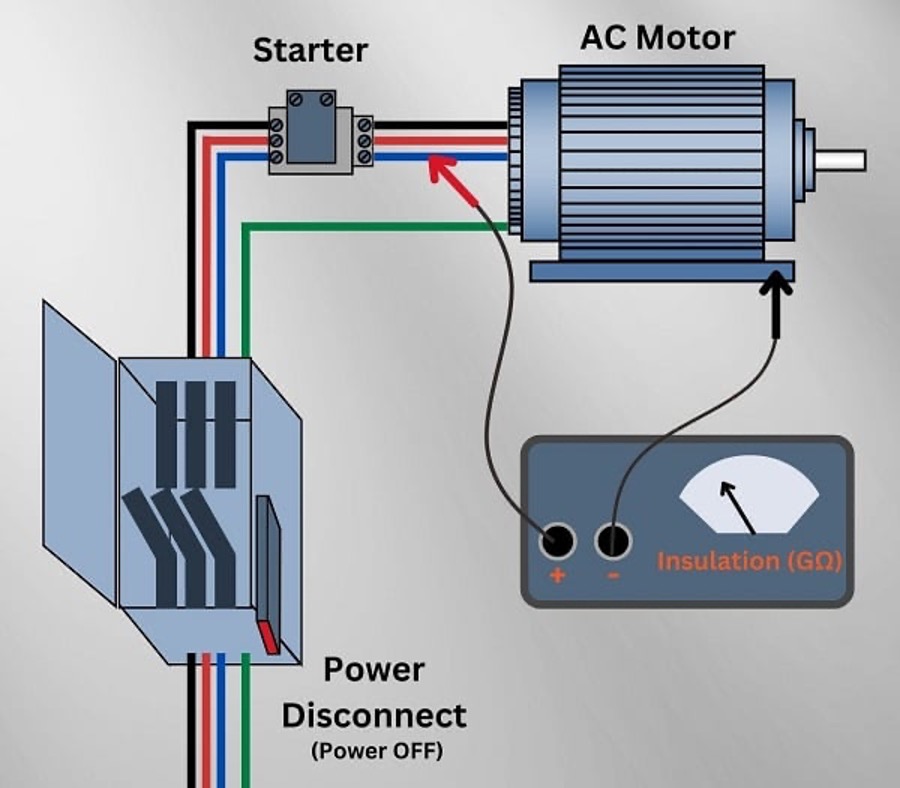

Рисунок 3. Типичная схема тестирования мегомметром двигателя переменного тока и соответствующего пускового оборудования. Изображение предоставлено инженерной группой Control Automation

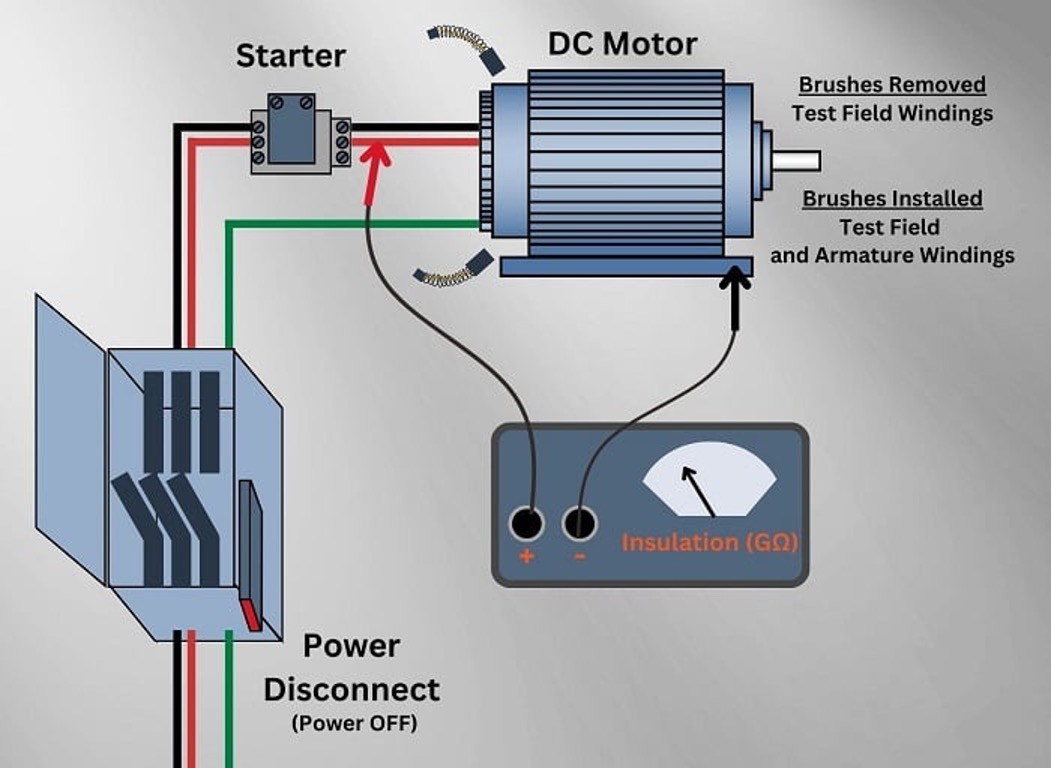

Рисунок 4. Типова схема тестування мегомметр двигуна постійного струму. Зображення надано інженерною групою Control Automation

• Подайте випробувальну напругу: встановіть мегомметр на бажану випробувальну напругу, зазвичай в діапазоні від 500 до 5000 вольт, залежно від характеристик двигуна. Подайте випробувальну напругу та дайте показанням достатньо часу для стабілізації.

• Запишіть та проаналізуйте результати: запишіть значення опору ізоляції, що відображається на мегомметрі. Більше значення опору вказує на кращу цілісність ізоляції. Порівняйте отримане значення зі специфікаціями двигуна чи галузевими стандартами, щоб оцінити стан ізоляції.

• Інтерпретуйте результати: проаналізуйте результати в умовах експлуатації двигуна. Значне зниження опору ізоляції може вказувати на потрапляння вологи, забруднення чи пробій ізоляції. На основі отриманих результатів можуть бути потрібні додаткові дослідження або коригувальні заходи.

Застосування мегомметра

Хоча тестування мегомметром необхідне належного обслуговування двигуна, тестування мегомметром є універсальним діагностичним методом, який застосовується у різних галузях промисловості. Деякі додаткові програми включають:

Випробування трансформатора

Трансформатори є ключовим етапом у процесі розподілу електроенергії. Випробування мегомметром використовується для оцінки опору ізоляції обмоток трансформатора, гарантуючи їх надійну та безпечну роботу.

Тестування кабелю

Тестування мегомметром застосовується з метою оцінки цілісності ізоляції силових кабелів. Це особливо важливо в галузях, де відмови кабелів можуть призвести до значних збоїв та загроз безпеці.

Тестування розподільчих пристроїв

Розподільний пристрій, що контролює потік електроенергії, регулярно проходить перевірку мегомметром для забезпечення опору ізоляції його компонентів, запобігання електричним несправностям та забезпечення безпеки оператора.

Тестування генератора

Генератори, що використовуються на електростанціях або резервних системах, проходять випробування мегомметром для перевірки опору ізоляції обмоток і виявлення потенційних несправностей.

Тестування панелі керування

Випробування мегомметром проводяться на панелях керування та розподільчих щитах для забезпечення опору ізоляції електричних ланцюгів, що підвищує безпеку та надійність систем керування.

Що означає вимірювання опору двигуна

Тестування опору ізоляції, зазвичай відоме як тестування мегомметром, є основним аспектом підтримки надійності та продуктивності електродвигунів та пов'язаних з ними електричних систем.

Регулярно оцінюючи цілісність ізоляції, інженери можуть виявляти потенційні проблеми до того, як вони посиляться, запобігаючи дорогим простоям та відмовим обладнання.

Процес тестування двигуна мегомметром включає додаток постійного струму високої напруги та вимірювання результуючого струму. Завдяки використанню спеціалізованих мегомметрів, від портативних пристроїв до високовольтних мегомметрів, цей діагностичний метод став доступним та ефективним.
