Посібник з підбору локаторів підземних проводів та труб

Магазин Gtest(R) пропонує широку номенклатуру кабельних тестерів за посиланням наприкінці цього Розділу, а також рекомендовані прилади для тестування кабельних та мережевих інфраструктур. Також рекомендуються статті для подальшої самоосвіти

Кращий посібник з локаторів підземних проводів та труб

Перед початком будь-яких робіт на відкритому повітрі, таких як копання басейну, грядки або встановлення барбекю, завжди працює відома приказка «дзвони, перш ніж копати». Робота на відкритому повітрі без належних інструкцій та інструментів – це небезпека, яку слід уникати. Виклик компанії для виконання цієї роботи для вас це дорого і забирає багато часу. Як правило, ваша комунальна компанія не знатиме, де проходять підземні кабелі. Іноді найкращий спосіб зробити це самостійно – використовувати домашні локатори, які можуть швидко допомогти вам знайти підземні дроти та кабелі, які приховані чи закопані.

Давайте копаком трохи глибше.

Як використовувати локатор підземних дротів?

Важливо розуміти основні засади роботи локатора підземних дротів. Це підготує до ефективного використання локаторів проводів. Це покращить ваші можливості щодо відстеження відстані, цільової глибини та цільового положення кабелю. Існує два методи виявлення заритих труб та проводів. Підземний провід повинен проводити електрику в обох випадках. Він має бути просто зроблений з металу.

Активне визначення розташування:

Цільовий кабель електрично заряджений при активній локалізації кабелю, і приймач виявляє отриманий сигнал. Для такого типу локалізації використовується один із двох методів з'єднання – кондуктивний (прямий) або індуктивний – для побудови електричного ланцюга, що дозволяє струму проходити. Представляє передавач, який використовує контрольовану та запрограмовану частоту.

Пасивне визначення місцезнаходження:

Пасивний метод позиціонування визначає його точне місцезнаходження, виявляючи радіопередачі або частоти, що вже присутні в підземній комунікаційній мережі. Локатори шукають електромагнітні сигнали, які комунальні мережі перевипромінюють у цій галузі. Але на відміну активної локації, пасивна локація неспроможна розрізняти лінії комунікацій.

Сьогодні ми розглянемо п'ять типів локаторів проводів, включаючи NF-826 компанії Noyafa – професійний локатор підземних кабелів/дротів/трубопроводів.

• Noyafa NF-826

• Mastech Wire Tracker MS6818

• Leica DD 230

• Ridgid Underground Utility Locator SR20

• TEMPO Communications 501 Tracker II

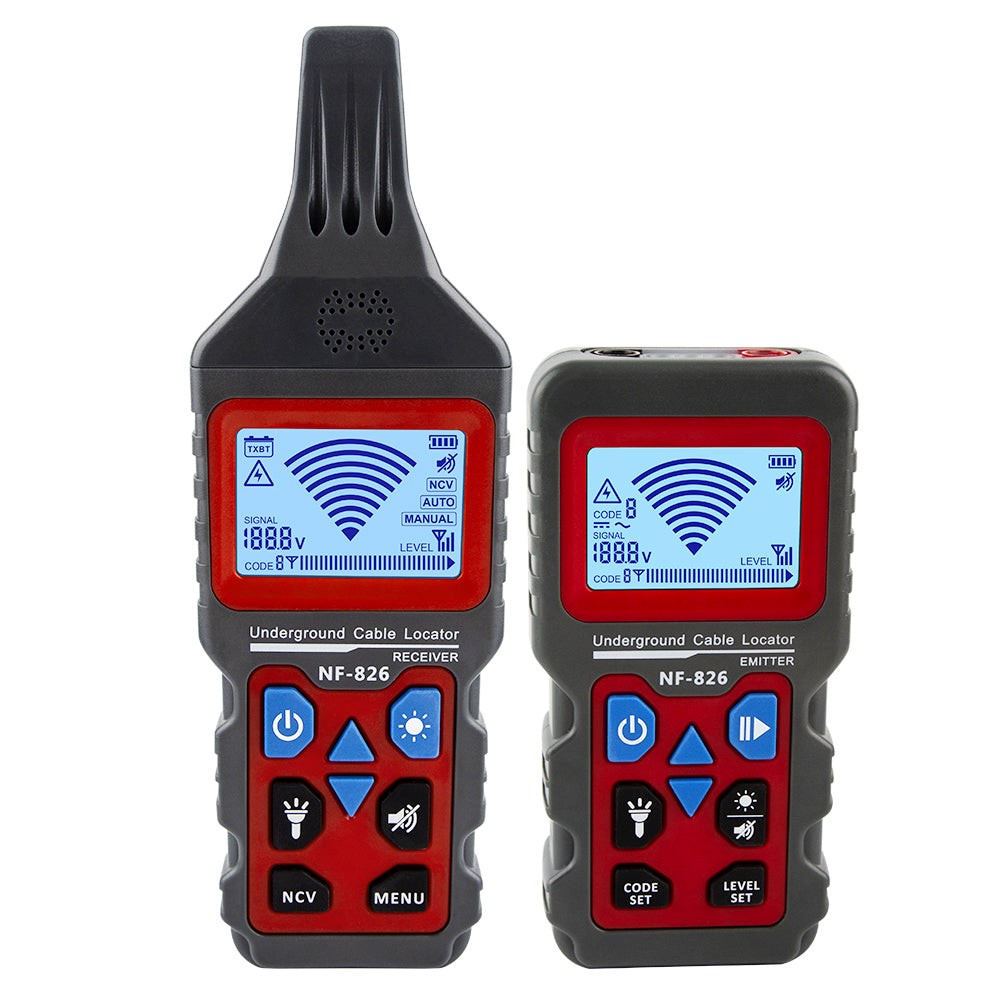

Noyafa NF826

Цей локатор автоматично визначає приховані підземні активи, такі як проводи, кабелі, труби обігрівачів або заглиблені лінії. Він поставляється із сучасним програмним забезпеченням, яке допомагає користувачеві швидко ідентифікувати та точно визначити місцезнаходження кабелю перед початком будь-яких земляних робіт.

NF-826 - це доступний підземний і трекер проводів, що вбудовується в стіну, який дешевше, ніж у конкурентів, таких як Leica DD 230 і Mastech. NF-826 складається з передавача, приймача, двох невеликих портативних пристроїв із вбудованими батареями для максимальної портативності.

Це придатний пристрій для виявлення зовнішніх або внутрішніх кабелів, таких як кабелі зв'язку, силові кабелі, будівництво трубопроводів, електропостачання та лінії електрообігріву. Передавач включає з'єднувальні дроти, відомі як контрольні дроти, які ви можете затиснути на дроті або трубі за допомогою затискача типу «крокодил» або контрольної ручки. Він також складається із заземлювального стрижня, що підключається до підземного середовища, де немає заземлювального дроту, що збільшує контрольний сигнал і робить його безпечним та простим у використанні у різних обставинах. Крім того, передавач оснащений вбудованим ліхтариком, який можна використовувати для виявлення силових кабелів у темних підвалах, де немає світла

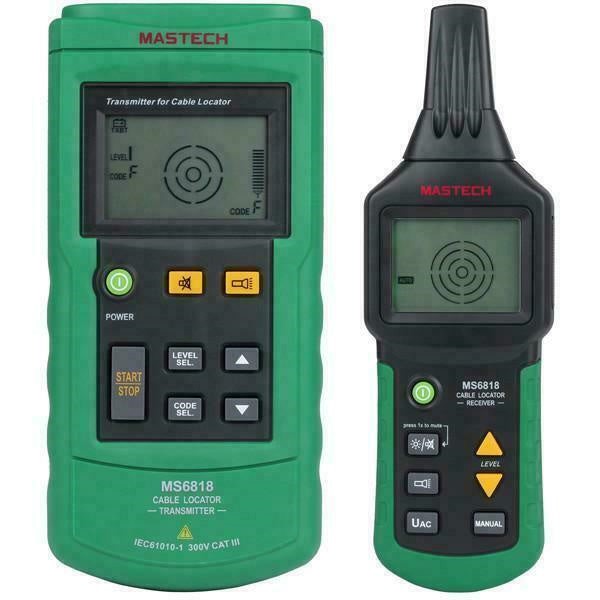

Пристрій відстеження проводів Mastech MS6818

Пристрій відстеження проводів Mastech – одне з найдоступніших рішень у списку. Воно складається з передавача та приймача, двох невеликих портативних пристроїв загальною вагою 1,55 фунта. Пара вимірювальних проводів, що поставляються з передавачем, кріпляться до труби або кабелю за допомогою затискачів типу «крокодил», які також входять до комплекту. Він також оснащений заземлюючим стрижнем, що полегшує безпечну роботу в різних ситуаціях. Передавач також має вбудоване підсвічування. З його допомогою ви не зможете відстежити провід, але ви, можливо, зможете знайти його у темному підвалі без електрики

Leica DD 230

Цей інструмент призначений для більш глибокого, швидкого та точного визначення підземних активів. DD230 поставляється із сучасним програмним забезпеченням DX Shield. Це ринкове обладнання пропонує широкий спектр можливостей виявлення для працівників комунальних служб та всіх, хто займається земляними роботами. Локатори DD230 SMART пропонують бездротове підключення до польових контролерів та мобільних пристроїв завдяки своїй масштабованості та використанню технології Bluetooth.

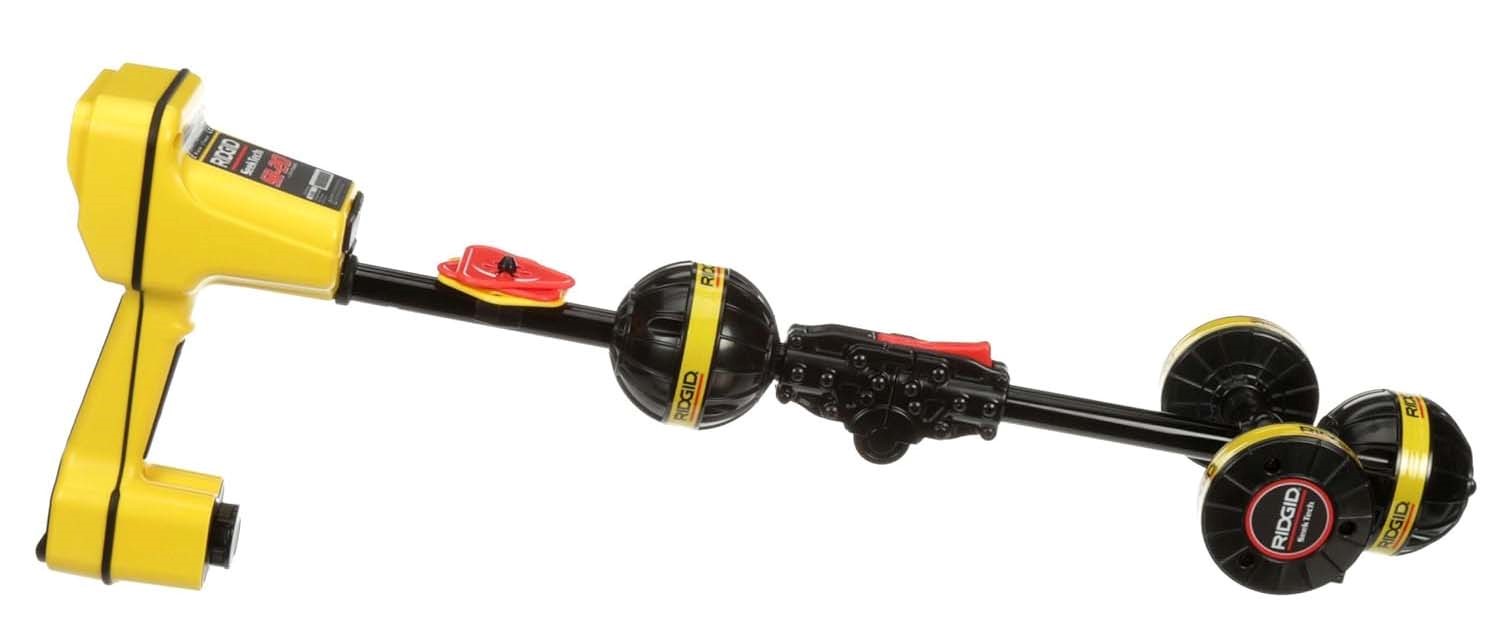

Локатор підземних комунікацій Ridgid SR20

Локатор підземних комунікацій Ridgid SR20 є важким інструментом для зовнішньої установки. Вага пристрою становить 3,97 фунта, що ускладнює утримання його в одній руці. Але оскільки це комплексний пристрій, вага обумовлена ​​саме цим. Більшість детекторів такого типу мають передавач та приймач у двокомпонентній конструкції. Низька вартість цієї конструкції є перевагою. Недоліком є ​​те, що у вас має бути доступ до дроту чи труби хоча б з одного кінця. Не підключаючи передавач, ви можете знайти будь-який підземний провідний матеріал за допомогою Ridgid SR20

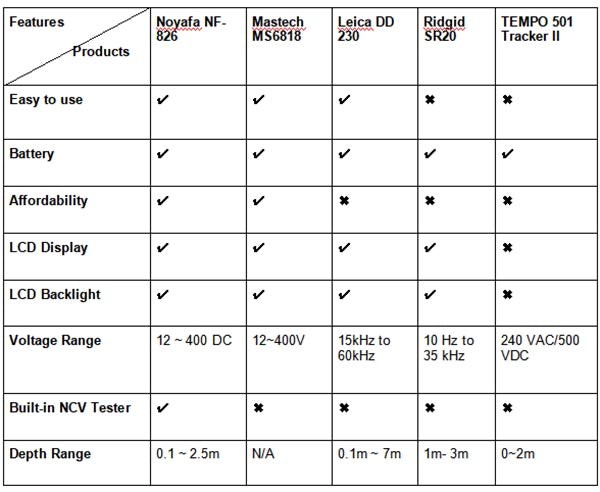

Порівняльна таблиця вищеописаних приладів

Остаточний вердикт/висновок

Який підземний локатор кабелів, труб та проводів кращий? Залежно від ваших потреб та використання сценарію.

Noyafa NF826 - перший пристрій, найдоступніший і багатофункціональний з доступних у нашому списку. У нього достатньо функцій, щоб задовольнити більшість потреб середньостатистичного домовласника. Він може швидко виявити підземні кабелі, дроти та трубопроводи опалення. Операційна система відносно проста у використанні та розумінні. Це надійний вибір, який не потребує великих витрат. Зазвичай існує думка, що доступний пристрій небезпечний, але це не стосується NF826, оскільки пристрій проходить випробування на відповідність RoHS, FCC та CE. Noyafa, як виробник NF826, гарантує, що його пристрої відповідають стандартам безпеки та надійні для своїх клієнтів.

Другий пристрій – це локатор проводів Mastech. Він виконує завдання, що з його назви: він відстежує дроти. Ви не зможете використовувати його для виявлення прихованого кабелю або відстеження труби. Однак він недорогий і добре вписується до бюджету будь-якого проекту з ремонту будинку. Це хороший варіант, якщо ви домовласник, який хоче знайти провід за допомогою базових функцій.

Третій пристрій у списку – пристрій Leica DD230. Цей пристрій знову ж таки є дорогим і складним у використанні, ніж попередній варіант, який ми розглядали. Операційна система та функції в першу чергу призначені для інженера-електронника, який розуміє складні терміни, що використовуються в галузі електроніки та електроживлення.

Припустимо, ви шукаєте універсальний найкращий локатор проводів. У цьому випадку жорсткий підземний локатор - це хороший інструмент, це четвертий пристрій у списку, який допоможе вам знайти будь-який провід під напругою або знеструмлений, але має високу ціну. Він підходить для підрядника або компанії, чий основний бізнес - електроніка та пошук дротів та кабелів. Дійсно, він не підходить для середнього домовласника, і звичайній людині нелегко використовувати пристрій.

Нарешті, останній – TEMPO Communications 501 Tracker II, вибір середньої ціни. Він коштує дешевше, ніж Ridgid SR20 та Leica DD230, що робить його більш доступним для звичайного домовласника. Недоліком є ​​те, що його не можна використовувати для виявлення знеструмлених проводів або труб, якими не тече струм. З іншого боку, він порівняно простий та корисний для пошуку обриву дроту.
