Генератор сигналов, его устройство, где применяется. Часть 1

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой генераторов сигналов, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Яньси Лю

Школа иностранных языков Чэнду Цзя Сян, Чэнду, 610000, Китай

niepiao@ldy.edu.rs

Общее. Генератор сигналов — это фундаментальное электронное устройство, используемое в широком спектре приложений, от систем связи до исследовательских областей. В этой статье представлен всесторонний обзор основных принципов, приложений и разработки генераторов сигналов. Начиная с введения в генератор сигналов и его значение в различных областях, статья углубляется в его основную информацию, включая определение, типы, основные компоненты и принципы работы. Затем обсуждаются приложения генераторов сигналов в области связи, исследований и реализации программного обеспечения. Анализируется разработка современных генераторов сигналов и их спецификации, а затем проводится сравнение с предыдущими технологиями. Представлена конструкция генератора сигналов на основе ПЛИС, включая принципы работы и преимущества ПЛИС (или Field-Programmable Gate Array [FPGA]). результаты и данные, а также проблемы, решаемые ПЛИС. Наконец, в статье приводятся основные выводы, ограничения и будущие проблемы.

1. Введение

С быстрым развитием общества и технологий существует большой спрос на генераторы частот, способные регулировать частоты в соответствии с конкретными ситуациями для удовлетворения требований тестирования электрических устройств. Обычно эти приложения включают использование сигналов с переменной частотой и амплитудой.

Генератор сигналов — это устройство, предназначенное для создания электрических сигналов с точными характеристиками, включая амплитуду, частоту, фазу и форму волны. Эти настройки можно настраивать на основе таких параметров, как частота, выходное напряжение, импеданс, форма волны и модуляция [1]. Это устройство находит применение в различных областях, включая системы связи, электронные испытания, исследования и медицину.

Технология программируемой логической матрицы (ПЛИС) часто упоминается в исследованиях, предлагающих методы создания генераторов ЛЧМ-сигналов [2-4]. С помощью программируемых соединений настраиваемые логические блоки (CLB), таблицы поиска (LUT), блочные ОЗУ и блоки DSP ПЛИС могут быть настроены или перепрограммированы для соответствия конкретным требованиям данного приложения.

2. Основная информация о Генераторе Сигналов

2.1. Определения и Типы

Исследования, предлагающие методы создания генераторов сигналов с линейной частотной модуляцией, часто ссылаются на технологию Field-Programmable Gate Array (FPGA). Клиент может настраивать конфигурируемые логические блоки FPGA (CLB), таблицы поиска (LUT), блочные RAM и блоки DSP через программируемые соединения, чтобы согласовать их с требованиями конкретного приложения.

Существует пять основных категорий генераторов сигналов:

1. Генераторы, которые генерируют синусоидальные волны с широким диапазоном выходной мощности и модуляции. Обычно они используются для тестирования радиоприемников и измерения таких параметров, как усиление, полоса пропускания и отношение сигнал/шум.

2. Генераторы стандартных сигналов, которые генерируют синусоидальные волны с широким диапазоном выходной мощности и модуляции.

3. Синтезаторы частот, способные генерировать выходные частоты с исключительной точностью в широком диапазоне.

4. Генераторы импульсов, которые создают импульсные сигналы с точной частотой и длительностью.

5. Генераторы случайного шума, используемые в различных электронных, механических и психологических тестах, генерируют широкополосный шум.

2.2. Основные Компоненты

Генератор сигналов обычно состоит из следующих компонентов:

1. Секция амплитудной модуляции (АМ), отвечающая за регулировку амплитуды сигнала.

2. Секция частотной модуляции (ЧМ), которая изменяет частоту сигнала.

3. Секция фазовой модуляции (ФМ), контролирующая, как генерируется сигнал.

4. Секция генерации формы сигнала, отвечающая за создание и формирование желаемых форм сигнала, таких как синусоидальные, квадратные, треугольные и импульсные волны.

5. Усилитель мощности, который увеличивает амплитуду сигнала до соответствующего уровня для вывода.

6. Секция управления, отвечающая за настройку желаемых параметров и управление работой генератора сигнала.

2.3. Принципы Работы

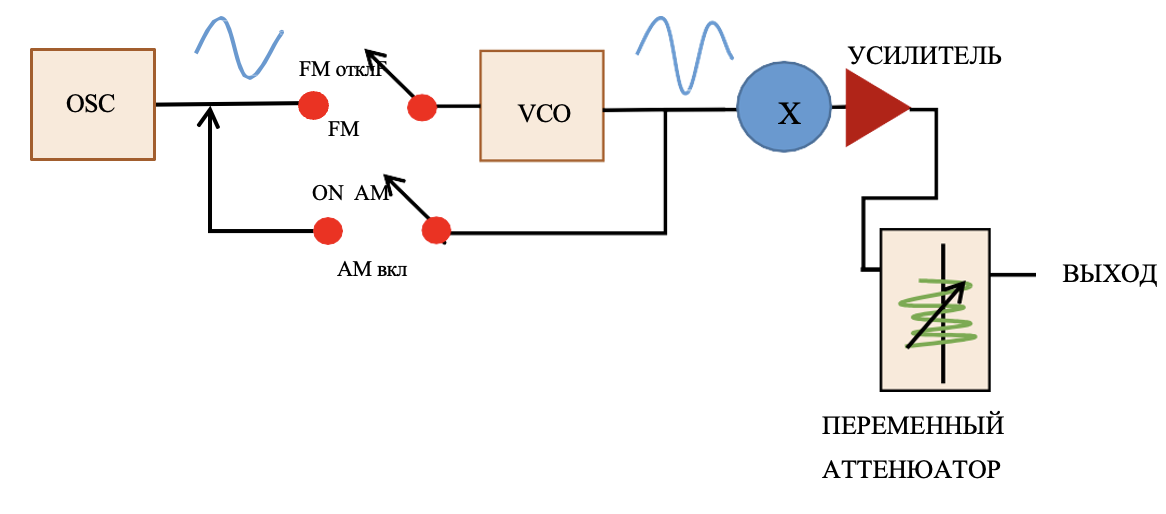

Принцип работы генератора сигналов заключается в модуляции несущей волны посредством частотной модуляции (ЧМ) или амплитудной модуляции (АМ) для получения желаемого сигнала, как показано на рисунке 1.

Рисунок 1. Блок-схема принципа работы генератора сигналов.

Генератор, управляемый напряжением, или VCO, служит основным компонентом генератора сигналов. Управляющее напряжение поддерживает прямую корреляцию с частотой VCO. Частота генератора определяется сигналом, подаваемым на его управляющий вход. Когда аудиосигнал подается через управляющее напряжение, VCO генерирует частотно-модулированный сигнал.

Генератор сигналов часто называют источником тональных, случайных и цифровых шаблонных форм сигналов. Фундаментальное различие между генератором сигналов и генератором заключается в том, что генератор сигналов выдает измененные выходные сигналы в дополнение к другим сигналам. Первоначально, когда сигнал выдает немодулированные сигналы, генерируются сигналы непрерывной высоты. Впоследствии вырабатываются сложные сигналы, такие как прямоугольные волны, треугольные волны и другие модулированные сигналы.

Схема модулятора размещается после VCO для модуляции частоты. Эта схема генерирует выходной AM-сигнал, который изменяет напряжения на выходах VCO. В общем, осциллятор генерирует сигнал основной частоты, который затем обрабатывается генератором формы волны для достижения желаемой формы и амплитуды выходного сигнала. Наконец, выходной усилитель сигнала усиливает выходной сигнал перед его передачей в испытательный прибор.

3. Области Применения Генератора Сигналов

3.1. Телекоммуникации

Генераторы сигналов играют важную роль в области связи, тестируя и проверяя производительность различных устройств и систем связи, включая беспроводные приемопередатчики, волоконно-оптические линии связи и системы спутниковой связи. Они обеспечивают стабильный и надежный источник тестовых сигналов, которые имитируют различные сценарии связи, такие как гауссовский шум, периодические сигналы и псевдослучайные двоичные последовательности (PRBS). Эти сигналы используются для оценки производительности систем связи в различных условиях, позволяя изучать частотные характеристики антенн, тестировать чувствительность и линейность приемника и проверять производительность передатчика. Кроме того, генераторы сигналов играют важную роль в обеспечении синхронизации частоты и точности синхронизации в системах связи.

3.2. Научно-Исследовательские и Конструкторские Работы (НИОКР)

Генераторы сигналов являются важными инструментами в научно-исследовательских лабораториях для изучения поведения и характеристик электронных устройств, включая приложения в радиоэлектронной борьбе (РЭБ), радиолокационных системах, гидроакустических системах и спектральном анализе. Они помогают в анализе частотных характеристик электронных компонентов, тестировании производительности фильтров, исследовании нелинейных эффектов в устройствах и выполнении фундаментальных исследований в области методов обработки сигналов

3.3. Разработка и Внедрение ПО

С развитием технологий программно-определяемой радиосвязи (SDR) наблюдается распространение генераторов сигналов, поскольку теперь их можно реализовать с помощью программного обеспечения. Реализации платформы SDR, такие как GNU Radio и MATLAB, позволяют пользователям генерировать сложные сигналы, формы волн и математические модели с помощью алгоритмов и динамически настраивать их параметры. Эта возможность облегчает широкий спектр действий, от анализа цифровых сигналов и их результатов до проведения виртуальных экспериментов и исследований, а также проверки и отладки сложных электронных систем перед фактической реализацией. Эти программно-определяемые генераторы сигналов также ценны для тестирования систем связи и генерации сложных сигналов для алгоритмов обработки сигналов.

4. Развитие Генераторов Сигналов

Развитие современных генераторов сигналов за эти годы стало свидетелем значительных достижений в плане спецификаций и технологий. Эти достижения были достигнуты благодаря технологическим достижениям в таких областях, как высокоскоростная электроника, прецизионные генераторы и передовые методы модуляции.

4.1 Характеристики современного генератора сигналов

Современные генераторы сигналов обладают передовыми характеристиками и функциями, которые позволяют им генерировать сложные сигналы и формы волн с высокой точностью. Они могут генерировать сигналы с частотами до нескольких ГГц, с амплитудами от микровольт до киловольт. Современные генераторы сигналов также предлагают передовые возможности модуляции, позволяя пользователям генерировать сложные формы волн, такие как квадратурная амплитудная модуляция и фазовая манипуляция.

4.2 Сравнение с предыдущей технологией

Достижения в области технологий привели к улучшению производительности, точности и функциональности современных генераторов сигналов. Эти достижения включают в себя повышенную стабильность частоты, более широкую полосу пропускания, меньший фазовый шум и более высокий динамический диапазон, а также более гибкие возможности модуляции по сравнению с предыдущими поколениями генераторов сигналов. Кроме того, современные генераторы сигналов могут генерировать более сложные формы волн с более высоким разрешением, что позволяет пользователям проводить расширенные измерения и эксперименты

ПРОДОЛЖЕНИЕ СЛЕДУЕТ...
