Раскрывать эту тему можно до бесконечности. Часть 5.

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой генераторов сигналов, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

25 часто возникающих задач, которые можно решить с помощью генератора произвольных функций.

Часть 5

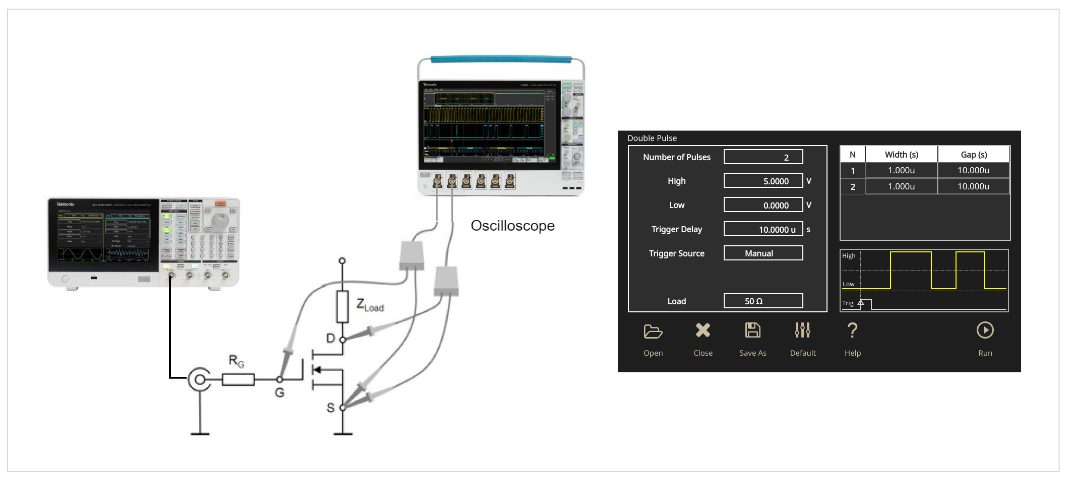

Характеристика и оптимизация силовых схем MOSFET в автомобильной электронике

ТИПИЧНОЕ ПРИМЕНЕНИЕ

Схемы стимулирования мощности MOSFET с помощью импульсного сигнала для измерения задержки включения и выключения, а также времени нарастания и спада.

ПОЛЬЗОВАТЕЛИ

Инженеры по электронному дизайну разрабатывают управление движением, управление питанием, климат-контроль, электронные системы стабилизации или встроенные стартеры/генераторы для автомобилей.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

Встроенное приложение Double Pulse для серии AFG31000 сокращает время настройки теста. (Для получения дополнительной информации о программе Double Pulse см. примечание к программе по адресу https://www.tek.com/document/application-note/double-pulse-test-tektronixafg31000-arbitrary-function-generator.)

Компактный форм-фактор экономит место на скамейке.

СОВЕТЫ И ПОДСКАЗКИ

Типовое применение Пакет программного обеспечения Power для осциллографа MSO5 для быстрого анализа параметров переключения устройства.

Рекомендуемые AFG: серия Tektronix AFG31000.

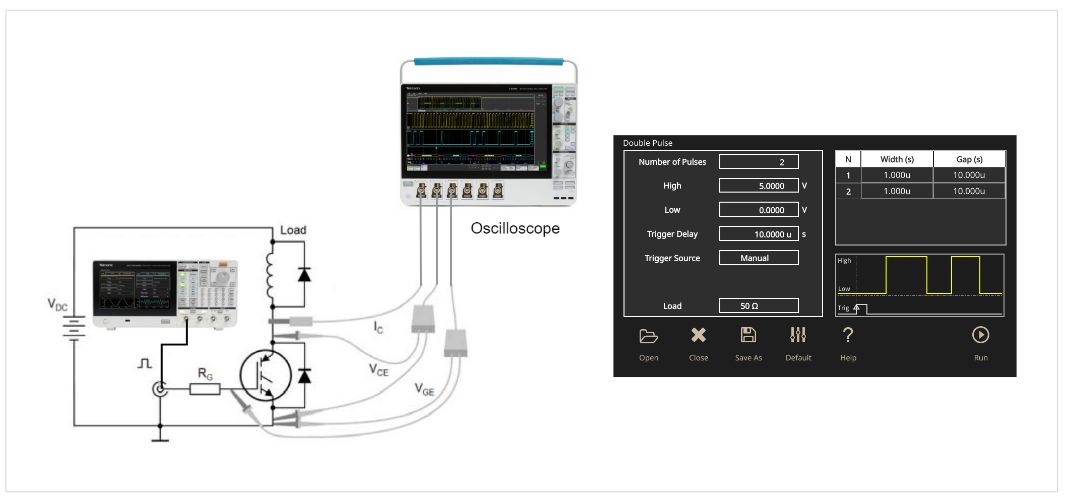

Анализ сигналов переключения схемы IGBT

ТИПИЧНОЕ ПРИМЕНЕНИЕ

Измерьте характеристики включения и выключения схем IGBT для приводов зажигательных катушек, контроллеров двигателей, систем безопасности в автомобилях и различных промышленных применений.

ПОЛЬЗОВАТЕЛИ

Инженеры по электронному дизайну, работающие в:

   - поставщики автомобильной электроники, разрабатывающие управление движением, управление питанием, климат-контроль, электронные системы стабилизации или встроенные стартеры/генераторы для автомобилей.

   - производители индукционного нагрева и сварочного оборудования

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

Встроенное приложение Double Pulse для серии AFG31000 сокращает время настройки теста. (Для получения дополнительной информации о программе Double Pulse см. примечание к программе по адресу https://www.tek.com/document/application-note/double-pulse-test-tektronixafg31000-arbitrary-function-generator.)

Компактный форм-фактор экономит место на скамейке.

СОВЕТЫ И ПОДСКАЗКИ

Установите значение сопротивления нагрузки генератора в соответствии с сопротивлением подключенной цепи, чтобы амплитуда отображалась точно.

Типовое применение Пакет программного обеспечения Power для осциллографа MSO5 для быстрого анализа параметров переключения устройства.

Рекомендуемые AFG: серия Tektronix AFG31000.

Медицинские программы

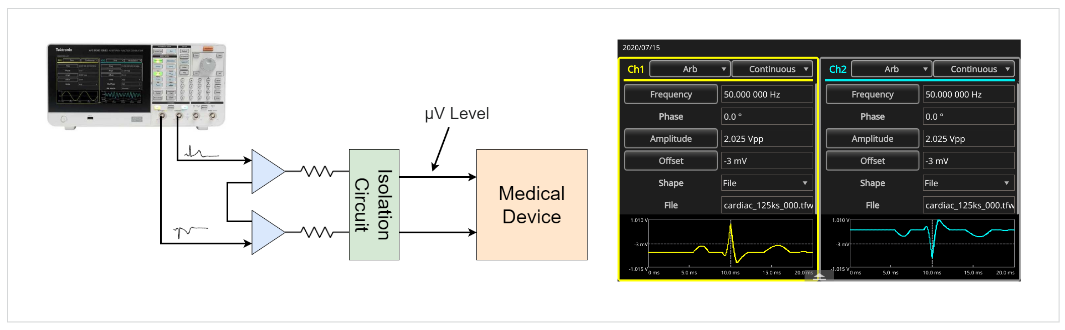

Тестирование кардиостимуляторов, кардиовертеров-дефибрилляторов и других имплантированных медицинских устройств

ТИПИЧНОЕ ПРИМЕНЕНИЕ

AFG моделирует нормальные и нерегулярные биомедицинские сигналы (например, фибрилляцию сердца) для функционального тестирования медицинских устройств.

ПОЛЬЗОВАТЕЛИ

Инженеры по электронному дизайну и тестированию проектируют медицинские устройства.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

Тесно синхронизированы двойные каналы.

Плавающие выходы для создания дифференциальных сигналов.

Простота использования инструмента и компактный форм-фактор.

СОВЕТЫ И ПОДСКАЗКИ

Получите жизненный сигнал с помощью любого осциллографа Tektronix и превратите его в сигнал AFG с помощью программного обеспечения ArbExpress.

После настройки канала 1 с желаемой формой волны, частотой и амплитудой, дублируйте инверсные настройки для канала 2 с помощью функции CH1 Complement.

Включите режим синхронизации двухканального генератора сигнала, установив для параметра Frequency CH1=CH2 значение On и запустив Align Phase.

Рекомендуемые AFG: серия Tektronix AFG31000.

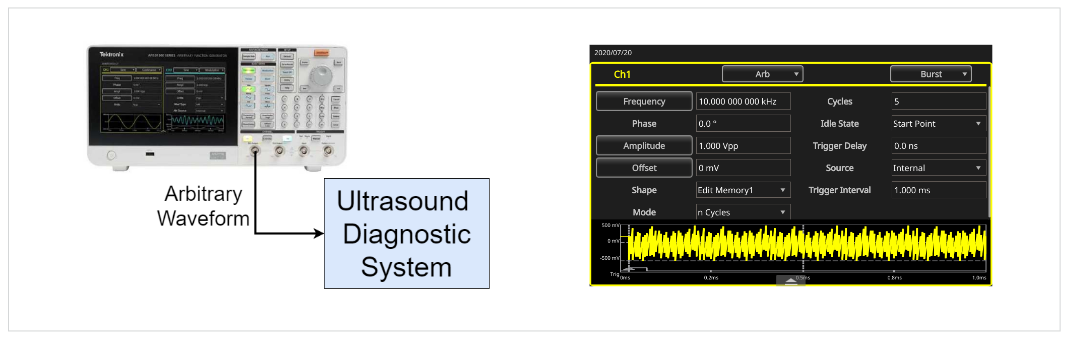

Тестирование медицинского ультразвукового оборудования

ТИПИЧНОЕ ПРИМЕНЕНИЕ

Ультразвуковой преобразователь управляет синусоидальными всплесками для проверки медицинской системы визуализации.

ПОЛЬЗОВАТЕЛИ

Инженеры по электронному дизайну разрабатывают медицинское ультразвуковое оборудование.

Ультразвуковыми исследованиями занимаются исследователи, работающие в университетах.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

Простота использования.

Компактный форм-фактор.

СОВЕТЫ И ПОДСКАЗКИ

Типичное применение исходного триггера для запуска измерительного устройства или системы изображения в начале каждого пакетного цикла.

Рекомендуемые AFG: Tektronix AFG31101/AFG31102.

 Магазин Gtest® - авторизованный поставщик генераторов сигналов в Украину: https://gtest.com.ua/izmeritelnye-pribory/generatory

(продолжение следует)
