5. Проект генератора сигналов на базе ПЛИС

5.1 Принципы работы и преимущества ПЛИС

FPGA (Программируемая пользователем вентильная матрица) — это тип программируемого логического устройства, которое может быть настроено для выполнения различных логических функций после программирования пользователем. Генераторы сигналов на основе FPGA используют чипы FPGA для генерации сигналов. Чип FPGA запрограммирован для работы в качестве генератора сигналов, где математические алгоритмы реализованы для генерации различных форм сигналов, таких как синусоидальные волны, прямоугольные волны и треугольные волны.

Конструкция генератора сигналов на основе программируемых вентильных матриц (FPGA) обеспечивает ряд преимуществ, таких как высокая плотность, низкое энергопотребление, хорошая расширяемость и удобное программирование, что делает его широко используемым в таких областях, как обработка данных, связь, обработка изображений и управление. Технология FPGA также позволяет эффективно реализовывать сложные логические функции и обеспечивает высокую степень гибкости, конфигурации и быстрой обработки, изменяя формы сигналов и другие параметры с помощью программных команд. Кроме того, генераторы сигналов на основе FPGA являются экономически эффективными, поскольку их можно повторно использовать для различных приложений путем перенастройки их логических схем.

5.2  Специфический Конструктив

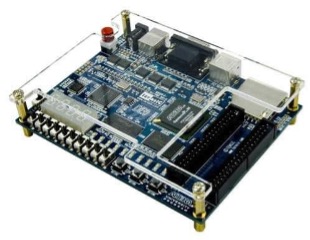

Программный аспект этой конструкции реализован с использованием языка VHDL. На рисунке 2 показан пример конструкции генератора сигналов на основе ПЛИС.

Рисунок 2. Проектирование генератора сигналов на базе ПЛИС

Синусоидальная волна генерируется с использованием метода прямой таблицы поиска. Все возможные значения синусоидальной функции сохраняются в памяти, а соответствующее значение синусоидальной функции индексируется через значение счетчика, в результате чего генерируется синусоидальная волна. Прямоугольные волны генерируются с использованием сравнительного метода. Форма прямоугольной волны для одного периода сохраняется в памяти, а соответствующее значение формы прямоугольной волны индексируется через значение счетчика, чтобы создать прямоугольную волну. Генерация треугольной волны использует рекурсивный метод. Треугольная волна генерируется путем непрерывного вычисления значения текущей точки выборки на основе значения предыдущей точки выборки. Генерация пилообразной волны использует линейную интерполяцию. Пилообразные волны генерируются путем непрерывного вычисления значений двух соседних точек выборки и определения значений текущих точек выборки с помощью линейной интерполяции.

5.3  Тесты и Результаты

Генераторы сигналов на основе ПЛИС продемонстрировали превосходные результаты с точки зрения генерации формы сигнала. Генератор сигналов, разработанный с использованием ПЛИС, может генерировать синусоидальные, квадратные, треугольные и пилообразные волны. Для проверки правильности и производительности этой конструкции проводятся частотные тесты. Эти тесты проверяют диапазон частот и точность генератора сигналов путем изменения скорости счета счетчика. Максимальная частота может достигать 10 МГц, а выходная амплитуда может достигать 5 В. Выходное сопротивление составляет 50 Ом, а выходной порт может быть выбран в соответствии с фактическими потребностями, как однотактные, так и дифференциальные выходы. Этот разработанный генератор сигналов имеет простой интерфейс и может управляться внешними микроконтроллерами или компьютерами через последовательные порты или интерфейсы USB для регулировки частоты и амплитуды генерируемого сигнала.

В таблице 1 представлены данные, полученные при тестировании разработанного генератора сигналов на основе ПЛИС на различных частотах и амплитудах.

Таблица 1. Данные испытаний разработанного генератора сигналов на основе технологии ПЛИС.

5.4    Проблемы, решаемые FPGA

ПЛИС предлагают превосходную расширяемость и программируемость, эффективно решая проблемы, связанные с модернизацией и расширением традиционных генераторов сигналов. ПЛИС можно легко запрограммировать для генерации различных форм сигналов и частот сигналов в соответствии с различными сценариями применения. Более того, использование технологии ПЛИС решает несколько проблем, присущих традиционным конструкциям генераторов сигналов, таких как негибкость, ограничения в возможностях генерации форм сигналов и неудовлетворительная производительность. Генераторы сигналов на основе ПЛИС широко используются в высокоскоростных системах передачи данных. Они играют ключевую роль в генерации сложных форм сигналов для тестирования высокоскоростных интерфейсов и схем в современных приложениях.

6.    Выводы

В заключение, генераторы сигналов играют ключевую роль в тестировании и проверке электронных устройств в различных областях, включая связь, исследования и реализацию программного обеспечения. Генераторы сигналов на основе FPGA предлагают несколько заметных преимуществ, включая высокую скорость, точность, программируемость и возможности обработки сигналов в реальном времени. В этой статье представлено всестороннее исследование генераторов сигналов и их приложений, с особым акцентом на проектирование генератора сигналов на основе FPGA.

Основные результаты показывают, что современные генераторы сигналов на основе ПЛИС превосходят традиционные аналоги с точки зрения точности, скорости, программируемости и возможностей обработки в реальном времени.

Будущее этих современных генераторов имеет значительные перспективы с широким спектром потенциальных применений и технологических достижений. Их многочисленные преимущества готовы сыграть важную роль в электронном тестировании. Однако важно признать, что все еще существуют ограничения, такие как стоимость, энергопотребление и сложность программирования ПЛИС, которые требуют внимания в будущих исследованиях.

Кроме того, стоит отметить, что существуют некоторые ограничения в процессе сбора данных, в первую очередь полагаясь на интернет-источники, которые могут различаться по надежности. Кроме того, использование английского языка, не являющегося моим родным языком, может привести к некоторым проблемам с ясностью объяснений и ограничениям в доступности источников.
