Продолжение темы, раскрывающей многообразие этого прибора. Часть 3.

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой генераторов сигналов, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

25 часто возникающих задач, которые можно решить с помощью генератора произвольных функций.

Часть 3

Защищенность от сбоев электропитания

СТАНДАРТНОЕ ПРИМЕНЕНИЕ

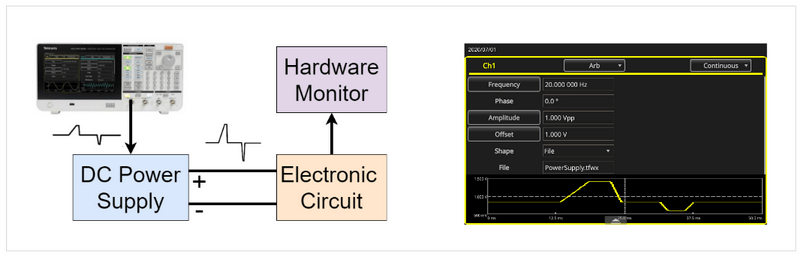

Оценка производительности и устойчивости электронных систем (материнская плата ПК, автомобильное электронное устройство и т.п.) к циклическому включению питания, переходным процессам и помехам в электропитании.

ПОЛЬЗОВАТЕЛИ

Инженеры-проектировщики электроники проектируют прикладные программы компьютеров, периферийные устройства, встроенные системы или автомобильная электроника.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

• Мощные возможности создания и редактирования сигналов с помощью ArbBuilder на устройстве или программе ArbExpress для ПК.

• Простота использования и компактный форм-фактор прибора.

СОВЕТЫ И ПОДСКАЗКИ

• Настройте настройку импеданса нагрузки генератора так, чтобы она соответствовала импедансу подключенной цепи, чтобы амплитуда отображалась точно.

• Если форма тестового сигнала задана как время и амплитуды, введите их в ArbBuilder или ArbExpress через таблицу рисования точек.

Рекомендуемые приборы: Tektronix модельного ряда AFG31000 и аналоги от SIGLENT, UNI-TREND, OWON.

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой генераторов сигналов, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Радиочастотные программы

Измерение частотной характеристики полосового фильтра

СТАНДАРТНОЕ ПРИМЕНЕНИЕ

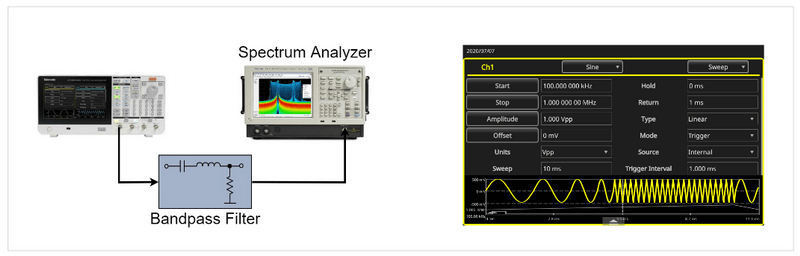

Стимулирование фильтра с помощью колеблющегося синусоида и измерение частотной характеристики фильтра с помощью анализатора спектра.

ПОЛЬЗОВАТЕЛИ

• Инженеры-проектировщики электроники, работающие на поставщиках фильтров или поставщиках беспроводного оборудования.

• Профессора, заведующие лабораториями, работающие в студенческих лабораториях и университетах.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

• Простота использования.

• На большом экране отображаются все соответствующие параметры сигналов и развертки, что обеспечивает полную уверенность в правильности настроек.

• Компактный форм-фактор оставляет на столе больше места для устройств и кабелей.

СОВЕТЫ И ПОДСКАЗКИ

• Если доступен только осциллограф и нет анализатора спектра, запустите запуск развертки через триггерный выход генератора, установите временную шкалу осциллографа согласно времени развертки генератора и интерпретируйте ее как значение частоты.

Рекомендуемые приборы: Tektronix модельного ряда AFG31000 и аналоги от SIGLENT, UNI-TREND, OWON.

Измерение интермодуляционных искажений радиочастотных компонентов

ТИПИЧНОЕ ПРИМЕНЕНИЕ

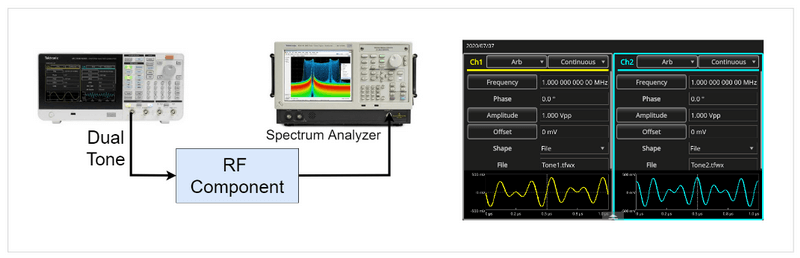

Стимулирование радиочастотных компонентов двойным тоном для измерения интермодуляционных искажений второго и третьего порядка посредством анализатора спектра.

ПОЛЬЗОВАТЕЛИ

Инженеры-проектировщики электроники проектируют или используют ВЧ-усилители, блоки усиления, смесители, модуляторы, разъемы, разветвители, соединители, реле, аттенюаторы, PIN-диоды, угольные резисторы, коаксиальный кабель и другие.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

• Устраняет потребность в смесителе для объединения нескольких сигналов.

• Простота использования уменьшает время настройки.

• Компактный форм-фактор экономит место на столе.

СОВЕТЫ И ПОДСКАЗКИ

• Удобно создавайте двойной тон, создавая каждый тон отдельно в ArbExpress, а затем добавляя их с помощью математических вычислений.

• Во избежание разрывов формы сигнала определите оба тона с целым числом циклов сигнала.

Рекомендуемые приборы: Tektronix модельного ряда AFG31000 и аналоги от SIGLENT, UNI-TREND, OWON.

Импульсный шум – измерение фигуры

ТИПИЧНОЕ ПРИМЕНЕНИЕ

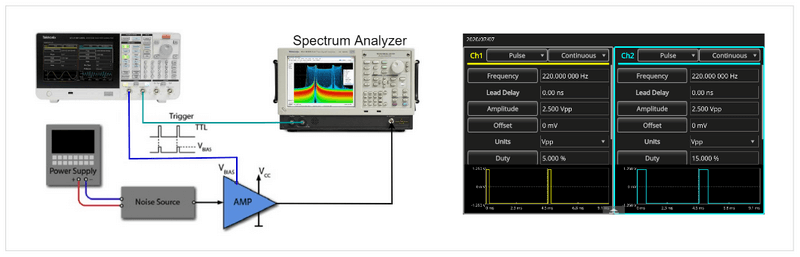

AFG генерирует два синхронных импульсных сигнала для включения ВЧ-усилителя и запуска измерения коэффициента шума на анализаторе спектра.

ПОЛЬЗОВАТЕЛИ

Инженеры-конструкторы и инженеры-испытатели РЧ разрабатывают компоненты и системы беспроводной связи пакетных стандартов (TDMA, GSM и др.), а также радиолокации и радиоэлектронной борьбы.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

• Двойные каналы, которые можно легко синхронизировать.

• Простота использования.

• Экономия средств и места на рабочем столе по сравнению со специальными генераторами импульсов.

СОВЕТЫ И ПОДСКАЗКИ

• Синхронизируйте два канала AFG, установив частоту CH1=CH2 и запустив Align Phase, чтобы анализатор спектра измерял отклик усилителя во время фазы включения.

• Согласуйте амплитуду канала 1 с уровнем смещения усилителя.

• Согласуйте амплитуду канала 2 с триггерным входом анализатора спектра.

Рекомендуемые приборы: Tektronix модельного ряда AFG31000 и аналоги от SIGLENT, UNI-TREND, OWON.

Функциональное тестирование микросхем RFID-приемника

СТАНДАРТНОЕ ПРИМЕНЕНИЕ

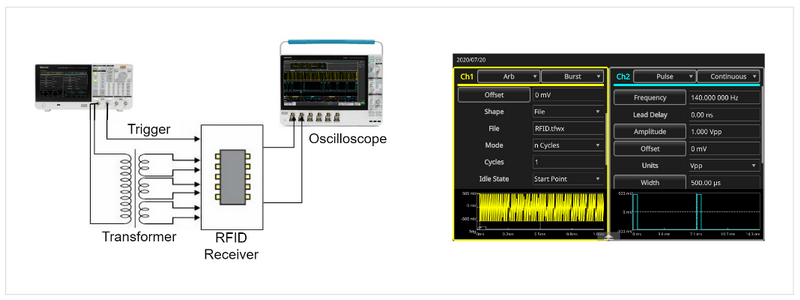

AFG имитирует 4-битный шаблон RFID и обеспечивает сигнал запуска для функционального тестирования микросхем приемника RFID 134,2 кГц.

ПОЛЬЗОВАТЕЛИ

• Инженеры-проектировщики электроники, работающие в полупроводниковых компаниях, разрабатывающих RFID-микросхемы.

• Разработчики RFID-считывателей.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

• Двойные каналы, которые можно легко синхронизировать для создания сигнала RFID и синхронного триггерного сигнала.

• ArbExpress для определения RFID импульсов с помощью математических формул.

СОВЕТЫ И ПОДСКАЗКИ

• Активируйте режим синхронизации двухканального генератора сигналов, установив для частоты CH1=CH2 значение On и запустив Align Phase.

• Если импульсы RFID описываются математическими уравнениями, создайте сигналы с помощью редактора уравнений ArbExpress.

• Установите период сигнала, соответствующий продолжительности сигнала RFID.

• Чтобы проверить чувствительность приемника к изменению частоты, отрегулируйте период или частоту сигнала.

• Для проверки восприимчивости приемника к шуму фона используйте функцию добавления шума генератора.

 Рекомендуемые приборы: Tektronix модельного ряда AFG31000 и аналоги от SIGLENT, UNI-TREND, OWON.

Радиационные испытания ЭМС

ТИПИЧНОЕ ПРИМЕНЕНИЕ

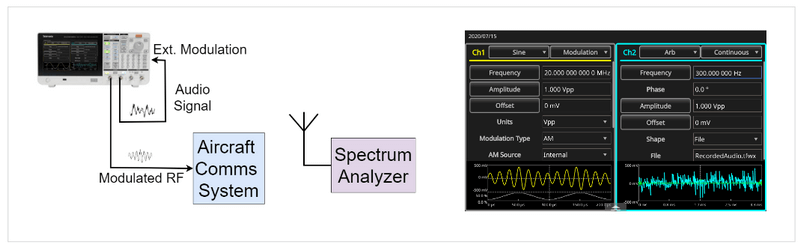

Измерение аудиосигнала ATIS* внутри самолета. AFG31252 представляет несущую, модулированную аудиосигналом, из системы связи самолета.

ПОЛЬЗОВАТЕЛИ

Инженеры-испытатели EMC работают на производителей самолетов и компании, тестирующие системы связи самолетов.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

• Двойные каналы, которые могут работать с синхронизацией.

• Диапазон частот синусоидального сигнала до 250 МГц.

• Возможность внешней модуляции; компактный форм-фактор.

• AFG31252 заменяет ПК, воспроизводящий аудиофайлы, аудиоусилители и радиочастотный генератор.

СОВЕТЫ И ПОДСКАЗКИ

• Сгенерируйте сигнал, несущий с помощью канала 1 в режиме модуляции с внешним источником.

• Сгенерируйте аудиосигнал в виде сигнала произвольной формы с помощью канала 2 и подключите его к входу модуляции канала 1.

• Чтобы создать файл формы аудиосигнала, запишите его через микрофон и осциллограф, а затем импортируйте его в генератор произвольных функций через ArbExpress.

• Установите период сигнала на канале 2, чтобы он соответствовал длительности аудиосигнала.

Рекомендуемые приборы: Tektronix модельного ряда AFG31000 и аналоги от SIGLENT, UNI-TREND, OWON.
