25 задач, которые решаются, просто афоризм. На самом деле этих самых задач куда больше. Часть 2.

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой генераторов сигналов, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

25 часто возникающих задач, которые можно решить с помощью генератора произвольных функций.

Часть 2.

• Обратите внимание, что время установки и удержания зависит от времени нарастания сигналов данных и тактовых сигналов, уровней входного напряжения, рабочего напряжения и температуры. Чтобы получить соответствующие результаты испытаний, установите эти параметры в соответствии с нормальными условиями эксплуатации.

* Рекомендуемый AFG: Tektronix AFG31252. (Аналоги SIGLENT, UNI-Trend, OWON)

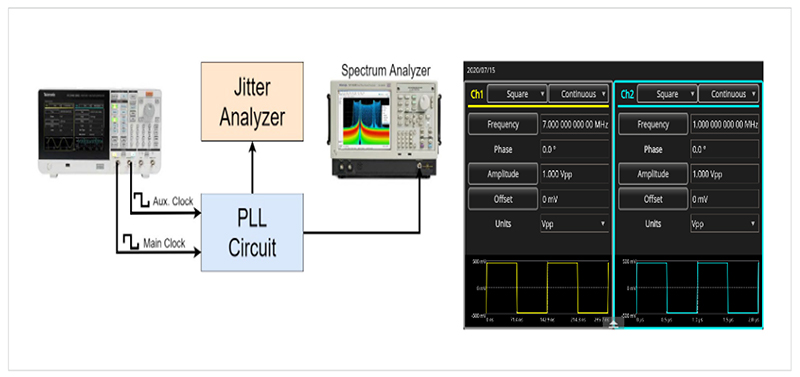

• Определение характеристик схем фазовой автоподстройки частоты (ФАП)Ч)

ТИПИЧНОЕ ПРИМЕНЕНИЕ

• Измерение ширины полосы пропускания и передачи джиттера схемы фазовой автоподстройки частоты (ФАПЧ).

ПОЛЬЗОВАТЕЛИ

Инженеры по проектированию и тестированию электроники, работающие в:

• Полупроводниковые компании, разрабатывающие системы ФАПЛ.

• Производители оборудования для передачи данных.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

Двойные каналы.

Простота использования.

Компактный форм-фактор.

СОВЕТЫ И ПОДСКАЗКИ

• Типовое применение широтно-импульсной модуляции для генерации тактовых сигналов с точной величиной джиттера для стимулирования системы ФАПЧ для измерения ее устойчивости к джиттеру и функции передаточной джиттера. *

Рекомендуемый AFG: Tektronix AFG31252. (аналоги SIGLENT, UNI-Trend, OWON).

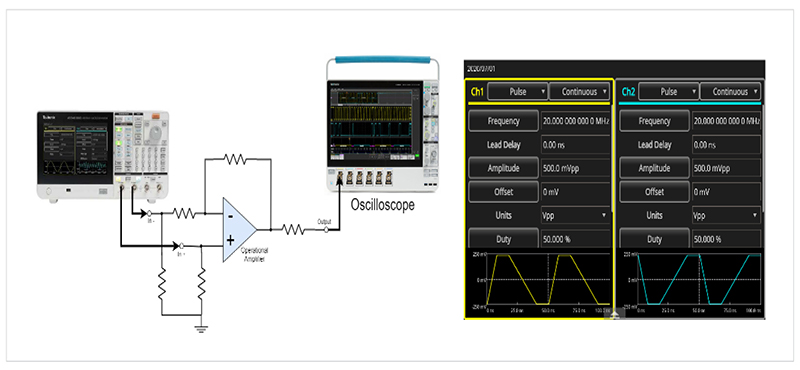

Характеристика операционных усилителей

ТИПИЧНОЕ ПРИМЕНЕНИЕ

Измерение фазового сдвига, усиление, перерегулирование, быстрота нарастания операционных усилителей и буферных схем.

ПОЛЬЗОВАТЕЛИ

Инженеры по проектированию и тестированию электроники работающих на производителей полупроводников, разрабатывающих операционные усилители.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

Двойные каналы и выходы для генерации дифференциальных сигналов.

Простота использования,

Компактный форм-фактор.

 СОВЕТЫ И ПОДСКАЗКИ

• Чтобы сгенерировать дифференциальный сигнал, настройте форму сигнала, частоту и амплитуду в канале 1 и продублируйте инвертированные настройки для канала 2 с помощью функции дополнения CH1. Затем включите режим синхронизации, установив для частоты CH1=CH2 значение On и запустив Align Phase.

  • Поскольку операционные усилители могут вести себя асимметрично, то есть по-разному реагировать на передний и задний фронт входного импульса, источник стимула должен иметь независимо регулируемое время нарастания и спада.

Рекомендуемый AFG: Tektronix AFG31252. (Аналоги SIGLENT, UNI-Trend, OWON

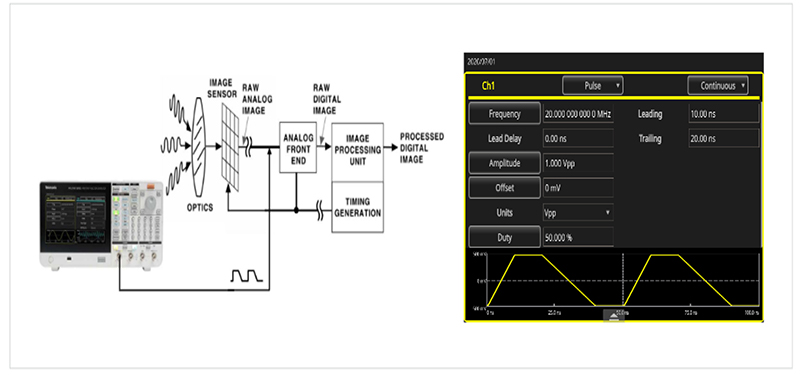

Проверка запаса времени AFE (аналоговый входной каскад) для датчика CCD

ТИПИЧНОЕ ПРИМЕНЕНИЕ

Определение чувствительности AFE ко времени ниспадающего фронта входного сигнала.

ПОЛЬЗОВАТЕЛИ

Инженеры-проектировщики электроники, работающие над конструкциями ПЗУ-датчиков в компаниях по производству полупроводников и электроники, разрабатывающие продукты для цифрового изображения.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

• Частота импульсов до 160 МГц.

• Время роста и спада фронта импульса регулируется независимо.

• Регулировка параметров формы сигнала вступает в силу немедленно, не прерывая испытаний.

СОВЕТЫ И ПОДСКАЗКИ

• Установите сопротивление нагрузки генератора так, чтобы он соответствовал сопротивлению подключенной цепи, чтобы амплитуда отображалась точно.

• Чтобы изолировать чувствительность AFE к изменениям заднего фронта, регулируйте только время заднего фронта и сохраняйте постоянное время переднего фронта.

Рекомендуемый AFG: Tektronix AFG31252. (Аналоги SIGLENT, UNI-Trend, OWON)

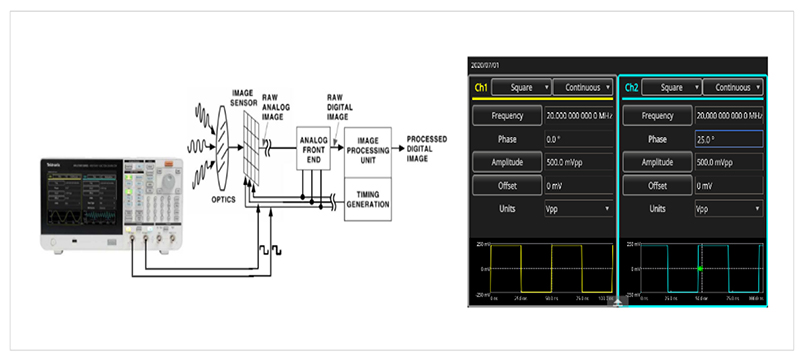

  Определение характеристик ПЗС-сенсора – тест на запас по задержке

ТИПИЧНОЕ ПРИМЕНЕНИЕ

Проверьте задержку тактового входа схемы CCD.

ПОЛЬЗОВАТЕЛИ

Инженеры-проектировщики электроники, работающие над проектами с ПЗС-сенсорами в компаниях по производству полупроводников и электроники, разрабатывающие технологии цифрового изображения.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

• Прямоугольные волны до 160 МГц.

• Двойные каналы, которые можно легко синхронизировать.

• Точная регулировка задержки между каналами 1 и 2.

• Удобные клавиши быстрого доступа для быстрого задержки.

СОВЕТЫ И ПОДСКАЗКИ

• Активируйте режим синхронизации двухканального генератора сигналов, установив для частоты CH1=CH2 значение On и запустив Align Phase.

• Определите запас задержки, плавно регулируя фазовую задержку между тактовыми сигналами 1 и 2 с небольшими увеличениями, пока схема не перестанет работать должным образом.

Рекомендуемый AFG: Tektronix AFG31252. (аналоги SIGLENT, UNI-Trend, OWON.

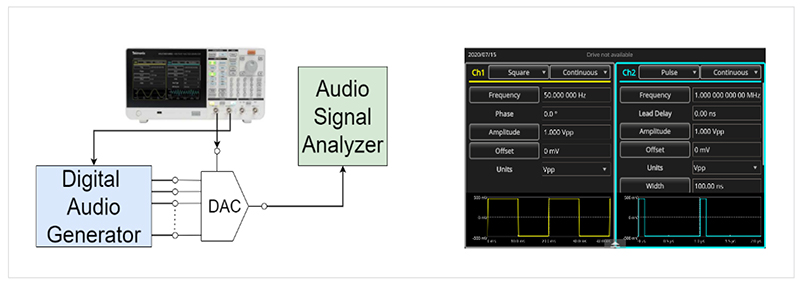

Тестирование аудио ЦАП

ТИПИЧНОЕ ПРИМЕНЕНИЕ

• Функциональная проверка аудио АЦП и ЦАП.

• Оценить рабочий диапазон тактовой частоты аудио АЦП и ЦАП.

ПОЛЬЗОВАТЕЛИ

Инженеры-проектировщики электроники, работающие в полупроводниковых компаниях, разрабатывают аудио АЦП и ЦАП.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

• Двойные каналы, которые могут работать с синхронизацией.

• Хорошие характеристики шума и джиттера.

СОВЕТЫ И ПОДСКАЗКИ

• Для управления тактовым сигналом ЦАП и управления аудиогенератором с помощью двухканального генератора произвольных функций каналы 1 и 2 должны работать в «несинхронизированном» режиме.

• Выключите любой источник синхронизации на тестовой плате ЦАП во время работы устройства от внешнего источника синхронизации.

• Установите сопротивление нагрузки генератора так, чтобы он соответствовал сопротивлению подключенной цепи, чтобы амплитуда отображалась точно.

Рекомендований AFG: Tektronix AFG31252. (Аналоги SIGLENT, UNI-Trend, OWON)
