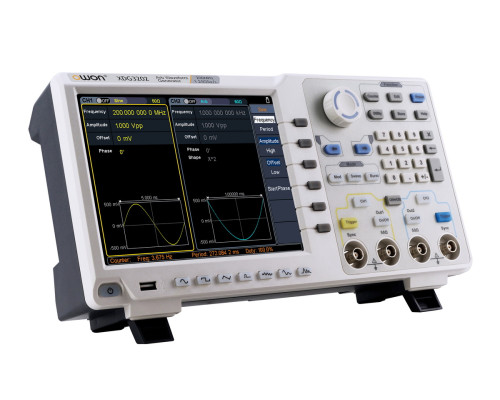

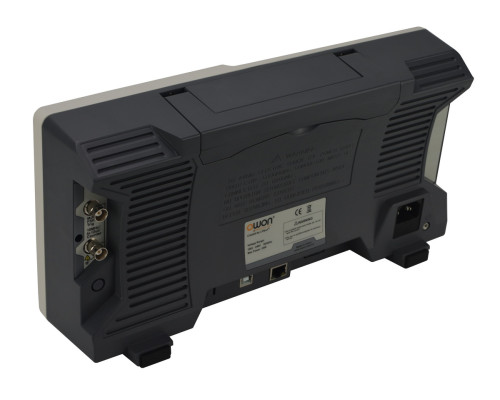

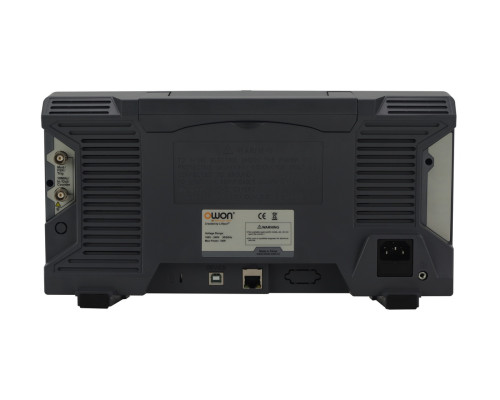

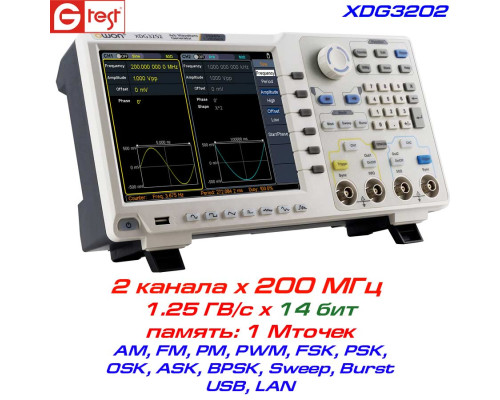

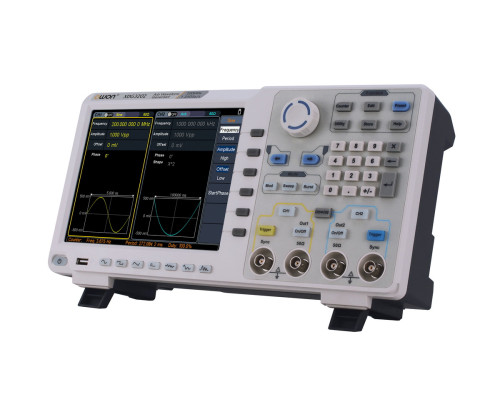

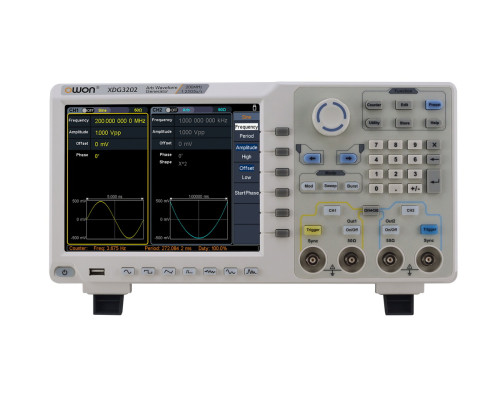

XDG3202 генератор сигналов произвольной формы 200 МГц, 2 канала
XDG3202 – двухканальный генератор сигналов произвольной формы (полоса 200 МГц), производства компании OWON, является представителем нового поколения генераторов сигналов произвольных форм, обеспечивающим лучшую временную и амплитудную точность в генерации. Архитектура генератора базируется на основе улучшеной технологии прямого цифрового синтеза (Advanced DDS) что значительно расширяет возможности создания сложных форм сигналов. Большой 8” дисплей с разрешением 800х600
Генераторы OWON серии XDG3000 отличаются повышенной точностью, стабильностью, малыми искажениями. Дискретность установки частоты составляет 1мкГц, диапазон частот выходного сигнала до 200 МГц (модель XDG3202), имеется встроенный 7-ти разрядный частотомер с полосой до 200 МГц. Генераторы серии XDG3000 обеспечивают работу со всеми основными видами модуляций и их разновидностями: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep, Burst, обеспечивают линейное и логарифмическое свипирование, а так же многое другое. При необходимости генераторы OWON имеют возможность синхронизации с внешним источником сигала и опорной частоты. USB интерфейс обеспечивает подключение прибора к персональному компьютеру, для управления и обмена формами сигнала, имеется также на передней панели вход для флеш накопителя.
Купить генератор XDG3202 можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".
ОСОБЕННОСТИ генератора XDG3202:
• Количество каналов: 2
• Полоса частот генерации: от 1 мкГц до 200 МГц
• Разрешение: 1 мкГц
• Частота дискретизации: 1,25 ГВ/с, вертикальное разрешение 14 бит
• Объем памяти на канал: 1M точек
• Функции: стандартные 5: синус, прямоугольник, импульс, пила, белый шум (Гаусса) и 150 предустановленных форм сигналов
• Модуляции: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep, Burst
• Высокая точность, частотомер с полосой частот от 100 мГц до 200 МГц
• Интерфейс: USB (host) , USB (device), LAN.
• USB Host/Device: обновление встроенного ПО и документирование входных сигналов, подключение к иным устройствам
• LAN: соединение с Интернет для дистанционного управления прибором
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ генератора XDG3202 фирмы OWON:
| Модель | XDG3202 |
| Количество каналов | 2 |
| Максимальная частота вых. сигнала, МГц | 200 МГц |
| Скорость выборки, ГВ/с | 1,25 ГВ/с (1,0 ГВ/с – для сигналов произвольной формы) |
| Количество точек в сигнале произвольной формы | до 1 М точек |
| Разрешение по напряжению, бит | 14 бит |
| Встроенные формы сигнала | синус, прямоугольник, импульс, пила, белый шум, экспоненциальный подъем, экспоненциальное спад, Sin (x) / x, ступеньки и другие, всего 150 встроенных и определяемых пользователем форм сигнала |
| Разрешение по частоте, мкГц | 1 мкГц |
| Диапазон частот: синус прямоугольник импульс пила шум произвольн. форма |
1 мкГц – 250 МГц 1 мкГц – 50 МГц 1 мкГц – 25 МГц 1 мкГц – 5 МГц 120 МГц (-3дБ) 1 мкГц – 50 МГц |
| Амплитуда (Rн=50 Ом) | 1 мВ(pp) - 10 В(pp) (≤ 40 МГц), 1 мВ(pp) - 5 В(pp) (≤ 80 МГц), 1 мВ(pp) - 2.5 В(pp) (≤ 120 МГц), 1 мВ(pp) - 1 В(pp) (≤200 МГц) |
| Амплитуда (высокий импеданс) | 2 мВ(pp) - 20 В(pp) (≤ 40 МГц), 2 мВ(pp) - 10 В(pp) (≤ 80 МГц), 2 мВ(pp) - 5 В(pp) (≤ 120 МГц), 2 мВ(pp) - 2 В(pp) (≤200 МГц) |
| Дискретность по напряжению | 1 мВ(pp) или 4 е.м.р. |
| Смещение по напряжению | ±5 В (Rн=50 Ом), ±10 В (высокий импеданс) |
| Дискретность смещения | 1 мВ(pp) или 4 е.м.р. |
| Сопротивление нагрузки, типовое, Ом | 50 Ом |
| Модуляция | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep, Burst |
| Частота модуляции | 2 мГц - 100 кГц (AM, FM, PM, PWM), 2 мГц - 1 МГц (FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK), 2 мГц - 100 МГц （Burst), 1 мкГц - 200 МГц （Sweep） |
| Функции частотомера | частота, период, +длительность, –длительность, +скважность, –скважность |
| Диапазон частот частотомера | от 100 мГц до 200 МГц |
| Дискретность частотомера, е.м.р./с | 7 бит |
| Дисплей | 8" (800x600) TFT LCD |
| Сигнальные интерфейсы | счетчик вход внешней модуляции, внешний триггерный вход, внешний опорный тактовый вход / выход |
| Коммуникационные интерфейсы | USB Host, USB Device, LAN |
| Масса, не более, кг | 2,5 |
| Габариты, мм | 340 х 177 х 90 |
КОМПЛЕКТАЦИЯ
• Генератор XDG3202 - 1 шт. • Кабель USB - 1 шт. • Кабель питания- 1 шт. • Кабель Q9 - 1 шт. • Программное обеспечение, CD-диск - 1 шт. • Руководство пользователя - 1 экз. • Гарантийный талон - 1 экз.
Варианты написания: XDG-3202, XDG 3202
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
