Завершаем эту ёмкую тему. Часть 6.

Ссылка на страницу сайта Магазина Gtest® с номенклатурой генераторов сигналов, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого раздела

25 часто возникающих задач, которые можно решить с помощью генератора произвольных функций

Часть 6

Промышленное применение

Характеристика динамических характеристик гидравлических сервоклапанов

Типичное применение

AFG стимулирует сервоклапан с помощью прямоугольной волны для определения времени срабатывания (ступенчатая характеристика), частотной характеристики (диаграмма Боде) и других параметров, необходимых для формирования технических характеристик устройства.

Пользователи

Инженеры-конструкторы электромеханических систем, участвующие в проектировании и производстве гидравлических сервоклапанов.

Преимущества использования генератора произвольных функций

• Возможность генерировать различные типы сигналов: прямоугольные, пилообразные, синусоидальные и произвольные формы.
• Амплитуда более 10 Vpp для определения характеристик клапана в режимах перегрузки.
• Простота использования.

Советы и подсказки

• Устанавливайте сопротивление нагрузки генератора в соответствии с сопротивлением подключенной цепи для точного отображения амплитуды.
• Для управления устройствами с токовым входом 0-20 мА или 4-20 мА рассчитывайте соответствующее напряжение генератора на основе входного сопротивления устройства.

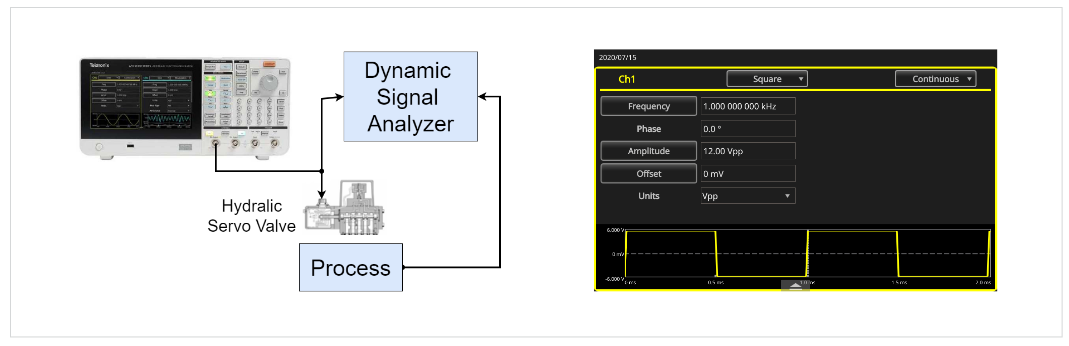

Исследование характеристик гидравлических сервоклапанов.

Рекомендуемые AFG: серия Tektronix AFG31000.

Исследования

Управление и модуляция лазерных диодов

Типичное применение

Управление лазерными диодами и электрооптическими модуляторами для систем оптической связи.

Пользователи

Исследователи университетов и научно-исследовательских институтов, работающие в области оптической связи.

Преимущества использования генератора произвольных функций

• Два канала с независимыми режимами синхронизации и работы.
• Генерация произвольных сигналов до 125 МГц.
• Универсальность и удобство использования.

Советы и подсказки

• Устанавливайте сопротивление нагрузки генератора в соответствии с сопротивлением подключенной цепи для точного отображения амплитуды сигнала.

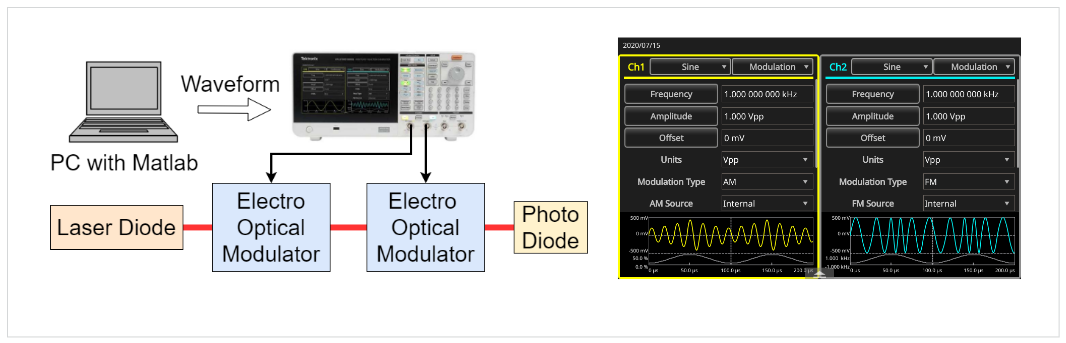

Модуляция лазерных диодов и электрооптических систем.

Рекомендуемый AFG: Tektronix AFG31252.

Заключение

На этом цикл материалов «25 часто возникающих задач, которые можно решить с помощью генератора произвольных функций» завершён. Приведённые примеры демонстрируют широкие возможности современных генераторов сигналов в промышленности, научных исследованиях, медицине, автомобильной электронике и телекоммуникациях.

P.S.

С линейкой генераторов сигналов произвольных функций, поставляемых магазином Gtest™, можно ознакомиться на странице сайта.

Часть приборов имеется на складе, часть поставляется под заказ, включая решения ведущих мировых брендов: Tektronix, Keysight Technologies, Anritsu, LeCroy и GW Instek.
