У каждого инженера свои задачи. Перечислить все - нереально Часть 4.

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой генераторов сигналов, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

часто возникающих задач, которые можно решить с помощью генератора произвольных функций.

Часть 4

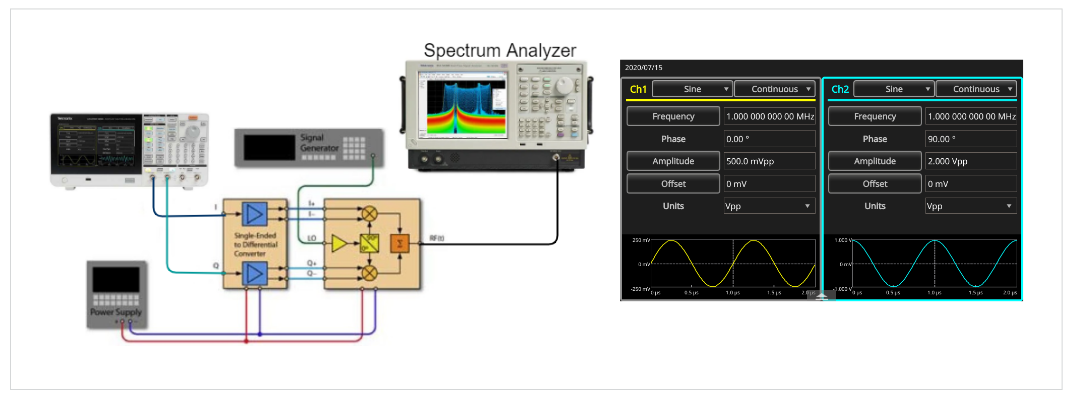

Характеристика I/Q модуляторов

ТИПИЧНОЕ ПРИМЕНЕНИЕ

Измерьте дисбаланс усиления IQ, квадратурную погрешность, частотную характеристику, несущую проходимость, коэффициент подавления боковой полосы и потери повышающего преобразователя.

ПОЛЬЗОВАТЕЛИ

Инженеры по электронному дизайну и тестированию, работающие у производителей полупроводникового и беспроводного коммуникационного оборудования.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

Двойные каналы можно легко синхронизировать.

Фазовая задержка между каналами регулируется на лету без прерывания теста.

Диапазон синусоидальных частот 250 МГц.

СОВЕТЫ И ПОДСКАЗКИ

Включите режим синхронизации двухканального генератора сигнала, установив для параметра Frequency CH1=CH2 значение On и запустив Align Phase.

Определите ошибки усиления и фазы, регулируя амплитуду и фазу одного канала, пока нежелательная мощность боковой полосы не будет минимизирована. Разница в настройках амплитуды и фазы между каналами 1 и 2 равна дисбалансу усиления и ошибке квадратур.

Рекомендуемые AFG: Tektronix AFG31252.

Программы, связанные с образованием

Измерьте частотную характеристику полосового фильтра

ТИПОВЕ ЗАСТОСУВАННЯ

Стимулируйте фильтр с помощью синусоидальной волны и измерьте частотную характеристику фильтра с помощью анализатора спектра.

ПОЛЬЗОВАТЕЛИ

Инженеры по электронному дизайну работают на поставщиков фильтров и поставщиков оборудования для беспроводной связи.

Профессора и руководители лабораторий работающих в студенческих лабораториях университетов.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

Простота использования.

Большой экран показывает все подходящие волны и параметры развертки одним взглядом для полной уверенности в правильной настройке.

Компактный форм-фактор оставляет больше места на столе для устройств и кабелей.

СОВЕТЫ И ПОДСКАЗКИ

Если доступен только осциллограф, а анализатора спектра нет, запустите начало развертки через выход триггера генератора, установите временную шкалу осциллографа согласно времени развертки генератора и интерпретируйте ее как значение частоты.

Рекомендуемые AFG: серия Tektronix AFG31000.

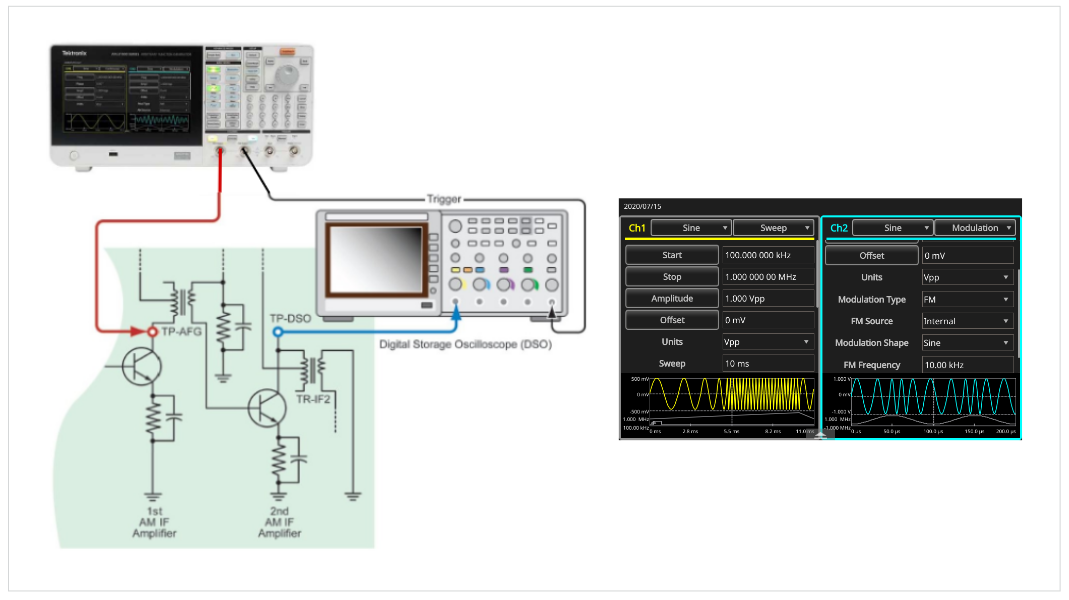

Проверка и настройка AM/FM-радио

ТИПОВЕ ЗАСТОСУВАННЯ

Измерьте полосу пропускания ПЧ, выровняйте радиочастотный каскад, измерьте полосу частот FM-приемника.

ПОЛЬЗОВАТЕЛИ

Инженеры-конструкторы электроники работающие на производителей AM/FM-радио.

Профессора и руководители лабораторий, работающих в студенческих лабораториях университетов

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

Простота использования.

Большой экран показывает всю подходящую форму сигнала, а также настройку развертки или модуляции одним взглядом для полной уверенности в правильных настройках.

Компактный форм-фактор оставляет больше места на столе для устройств и кабелей.

СОВЕТЫ И ПОДСКАЗКИ

Настройте значение сопротивления нагрузки генератора в соответствии с сопротивлением подключенной цепи, чтобы амплитуда отображалась точно.

Рекомендуемые AFG: серия Tektronix AFG31000.

Автомобильные программы

Тестирование и оптимизация блоков управления двигателем

ТИПИЧНОЕ ПРИМЕНЕНИЕ

Имитация различных сигналов автомобильных датчиков, таких как давление, температура, скорость, вращение и угловое положение для функционального тестирования и оптимизации блоков управления двигателем (ECU) для автомобильных приложений.

ПОЛЬЗОВАТЕЛИ

Инженеры-конструкторы электроники, работающие в сфере автомобильной электроники

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

Большой дисплей подтверждает все настройки одним взглядом.

Амплитуду можно ввести как значение Vpp/Offset или High/Low.

Мощные возможности создания и редактирования волн ArbBuilder и ArbExpress.

Чтобы устранить необходимость постоянного усилителя, используйте AFG3011C для достижения амплитуды до 20 Vpp.

СОВЕТЫ И ПОДСКАЗКИ

Включите режим синхронизации двухканального генератора сигнала, установив для параметра Frequency CH1=CH2 значение On и запустив Align Phase.

Чтобы синхронизировать синхронизацию нескольких генераторов, используйте один генератор как главный и подключите его к выходу Sync Clock к входам Sync Clock других генераторов.

Чтобы синхронизировать несколько генераторов в фазе, установите их в режим Burst – Inf-Cycles и запустите их одновременно через внешний сигнал.

Рекомендуемые AFG: Tektronix AFG31021, AFG31022, AFG3011C.

Моделирование сигналов автомобильных датчиков

ТИПИЧНОЕ ПРИМЕНЕНИЕ

Симулируйте коленчатый вал, распределительный вал, колесо, стук и другие сигналы датчиков автомобильного двигателя.

ПОЛЬЗОВАТЕЛИ

Инженеры по электронному дизайну проектируют электронные системы управления двигателем для автомобилей.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ПРОИЗВОДИТЕЛЬНЫХ ФУНКЦИЙ

Двойные каналы

Мощные возможности создания и редактирования волн ArbBuilder и ArbExpress.

Простота использования и компактный форм-фактор инструмента.

СОВЕТЫ И ПОДСКАЗКИ

Включите режим синхронизации двухканального генератора сигнала, установив для параметра Frequency CH1=CH2 значение On и запустив Align Phase.

Чтобы создать файлы сигналов, получите реальный сигнал с помощью осциллографа, а затем импортируйте его в генератор произвольных функций через ArbExpress.

Рекомендуемые AFG: серия Tektronix AFG31000. Магазин Gtest® - авторизованный поставщик генераторов сигналов в Украину: https://gtest.com.ua/izmeritelnye-pribory/generatory
