ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой генераторов сигналов, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

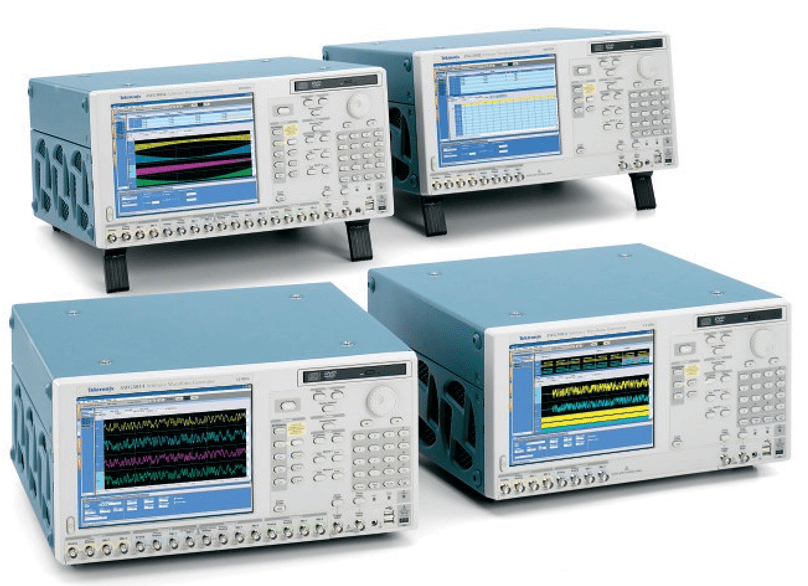

Генераторы сигналов произвольной формы серии AWG5000 – лучшие источники смешанных сигналов для сложных современных измерений

Генераторы сигналов произвольной формы серии AWG5000 оптимально сочетают наилучшую частоту дискретизации, вертикальное разрешение, точность формы сигнала и объем сигнальной памяти.

Приборы этой серии являются наилучшим в своем классе решением для генерации сложных сигналов, необходимых разработчикам для проверки характеристик и отладки сложных электронных устройств.

Генераторы обеспечивают превосходный динамический диапазон и целостность сигнала, удовлетворяя потребности современных разработчиков.

Модели серии AWG5000 оборудованы 14-разрядным ЦАП с частотами дискретизации от 600 млн. до 1,2 млрд. выборок в секунду, имеют от 2 до 4 каналов, могут синхронизировать от 4 до 8 выходов цифровых маркеров и имеют 28 каналов для вывода цифровых данных, что позволяет с легкостью решать сложнейшие измерительные задачи в сфере беспроводных коммуникаций, в ходе разработки бытовых цифровых устройств (например, устройств формирования изображения), преобразователей данных и полупроводниковых компонентов.

Открытая архитектура приборов с интерфейсом на базе операционной системы Windows XP обеспечивает простоту и удобство в работе, подключение к периферийным устройствам и взаимодействие с программным обеспечением других производителей.

Возможности и преимущества

Модели с частотой дискретизации 1,2 Гвыб/с и 600 Мвыб/с

Вертикальное разрешение 14 бит

От 2-х до 4-х симметричных/несимметричных сигналов произвольной формы

Симметричные/несимметричные выходы

• Выходное напряжение до 4,5 В (ампл.) в несимметричном режиме и до 9 В (ампл.) в симметричном режиме
• Время нарастания/спада 0,95 нс (от 10 до 90%) при 0,6 В (ампл.)
• Динамический диапазон: 80 dBc (1 МГц), 64 dBc (10 МГц)

От 4 до 8 маркерных выходов с регулируемым уровнем

• До 3,7 В (ампл.) на несимметричном выходе с нагрузкой 50 Ом
• Время нарастания/спада 300 пс (от 20 до 80%) в диапазоне уровней от 0 до 1 В

28-разрядный выход для цифровых данных (канал 1/2)

• До 3,7 В (ампл.) на несимметричном выходе с нагрузкой 50 Ом
• Время нарастания/спада 300 пс (от 20 до 80%) в диапазоне уровней от 0 до 1 В

Объем памяти до 32 М

Управление сдвигом фронта с разрешением до 800 пс

Возможность реализации последовательностей данных в реальном времени, включая бесконечные циклы,условные и безусловные переходы

Интуитивно понятный интерфейс пользователя на основе Windows XP

Встроенный компьютер обеспечивает подключение к локальной сети и использование встроенного привода DVD, съемного жесткого диска, сетевого интерфейса и портов USB

Применение

Беспроводная связь

• Квадратурные модулирующие сигналы I и Q высокой точности (полярная модуляция: I/Q + управление амплитудой, две пары сигналов I/Q для MIMO)

Устройства формирования изображения

• Сигналы для устройств вывода и записи изображения (CCD, LCD)

Преобразование данных

• Сигналы для преобразователей данных (ЦАП, АЦП)

Разработка и тестирование смешанных аналого-цифровых устройств

• 2/4 аналоговых канала + 4/8 выходов маркера + 28 цифровых выходов данных

Генерация идеальных сигналов и сигналов, включающих любые виды искажений

Улучшенное/искаженное воспроизведение записанных сигналов.

Импорт векторных описаний сигналов из программного обеспечения других производителей, таких как MathCAD, MATLAB, Excel и т.п.

Генерация I/Q и ПЧ сигналов для беспроводных сетей

Генераторы сигналов произвольной формы компании Tektronix поддерживают концепцию «Wireless Everywhere», позволяя работать с новейшими цифровыми РЧ технологиями, повышающими емкость сетей, и обеспечивают поддержку широкого диапазона частот и схем модуляции.

Генераторы серии AWG5000 обладают частотой дискретизации 1,2 Гвыб/с (600 Мвыб/с), достаточным динамическим диапазоном и разрешением по вертикали 14 бит, что удовлетворяет требованиям как узкополосных I/Q, так и широкополосных ПЧ приложений. AWG5000 может генерировать не только аналоговые сигналы IQ/ПЧ, но и цифровые данные IQ/ПЧ.

Системы множественного ввода и вывода (MIMO) поддерживают стандарты W-LAN/Wi-Max за счет использования пространственного мультиплексирования с несколькими антеннами и представляют собой передовую технологию быстрой и надежной передачи данных. Генераторы серии AWG5000 позволяют использовать до 4 аналоговых каналов (до 8 с двумя приборами) для одновременной генерации сигналов MIMO. Это означает, что они могут генерировать две пары сигналов IQ (4 пары с двумя приборами) в режиме генератора IQ и четыре пары сигналов ПЧ (8 пар с двумя приборами) в режиме генератора ПЧ. В двухканальных моделях могут устанавливаться дополнительные цифровые выходы канала 1 и канала 2.

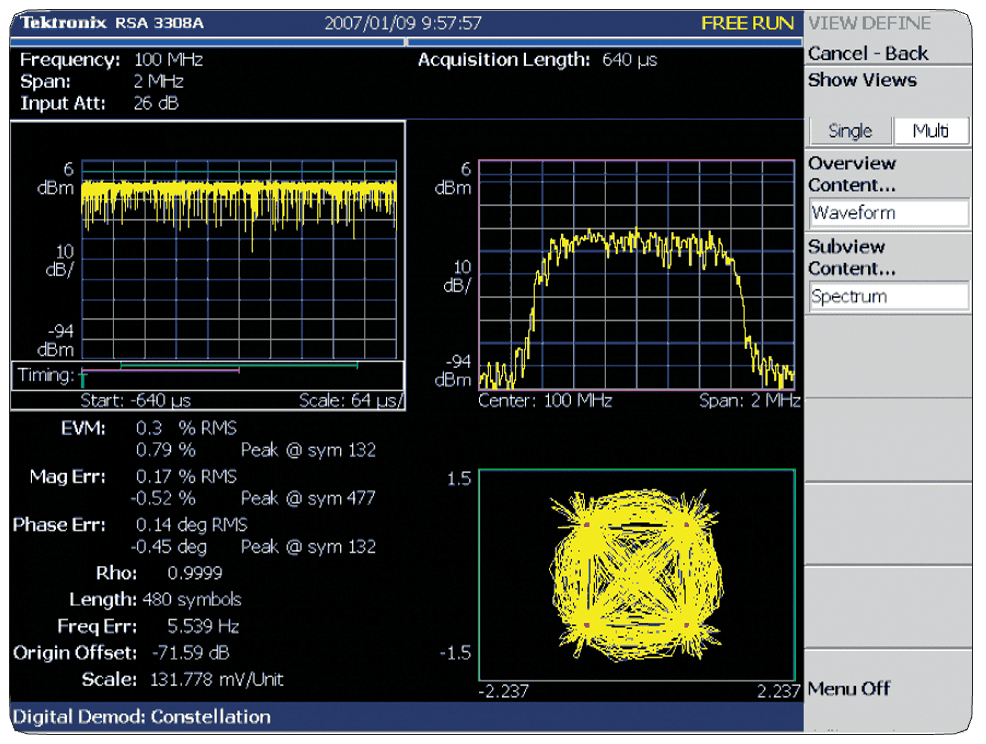

Измерение амплитуды вектора ошибки/Точечная диаграмма

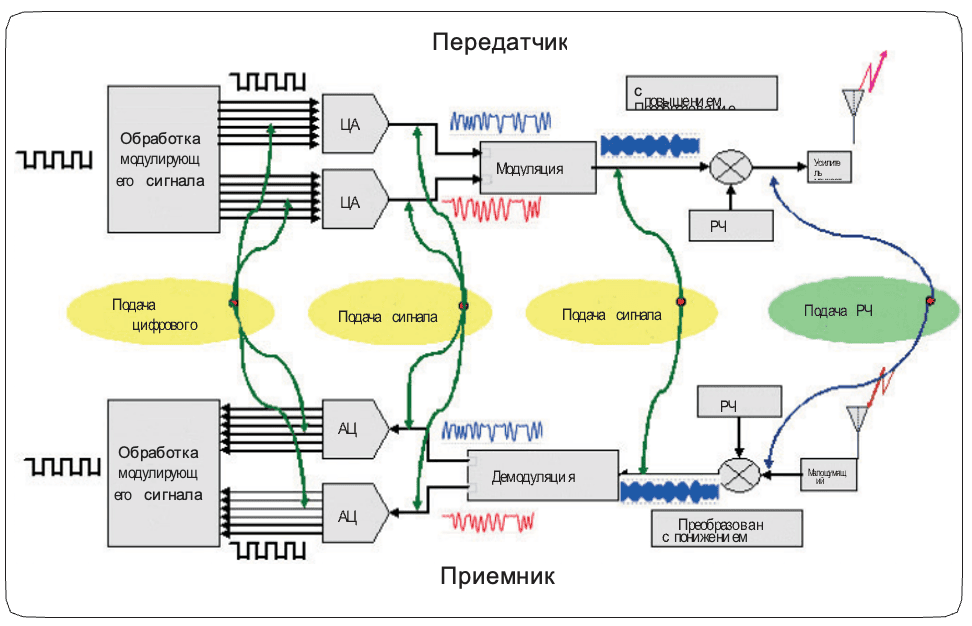

Типичная схема подачи сигнала

Паразитные составляющие

Вертикальное разрешение 14 бит и хорошо продуманная конструкция генераторов серии AWG5000 обеспечивают отличный динамический диапазон и чистоту сигнала. Динамический диапазон достигает 80 dBc для сигнала 1 МГц и 64 dBc для сигнала 10 МГц.

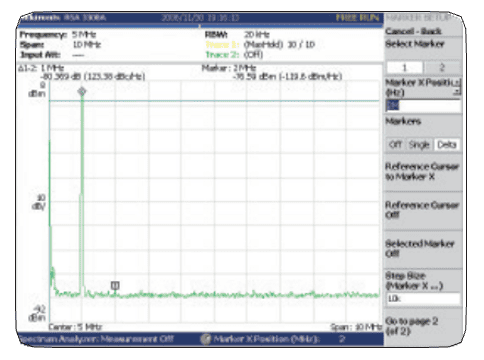

Обзор спектра RTSA (анализ сигнатуры радиолокационной цели)

Многоуровневый логический сигнал

Одним из способов увеличения объема передаваемых данных без повышения скорости в канале является применение многоуровневых сигналов. В этом случае амплитуда сигнала может принимать не 2 стандартных двоичных уровня, а несколько значений. Многоуровневый сигнал можно представить, как сигнал, амплитуда которого может принимать несколько дискретных значений.

Этот способ модуляции называется амплитудно-импульсной модуляцией или PAM. Сигнал 9PAM, – сигнал, амплитуда которого принимает 9 различных значений, повышает скорость передачи данных в четыре раза, не повышая скорости передачи в канале.

Генераторы серии AWG5000 позволяют тестировать самые последние разработки, генерируя любые смешанные или многоуровневые сигналы.

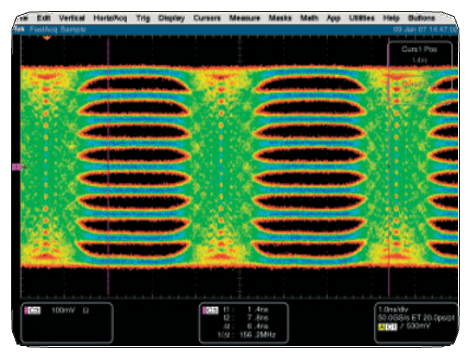

Модуляция 9-PAM со скоростью 250 Mбит/с сигнала с помощью

Генерация смешанного сигнала

Модели AWG5012 и AWG5002 могут генерировать два аналоговых сигнала с четырьмя цифровыми выходами маркеров, поддерживая опционально до 28 цифровых выходов (каналы данных Ch1 и Ch2). В результате Вы получаете генератор смешанных аналоговых и цифровых сигналов – наиболее универсальное решение на все случаи жизни, включая бытовую электронику, например, преобразователи ЦАП/АЦП и устройства обработки изображений.

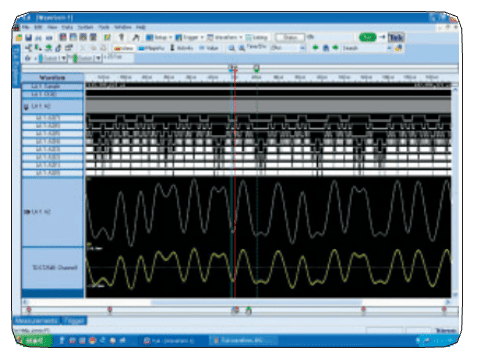

Тестирование смешанного TDS/TLA iView™

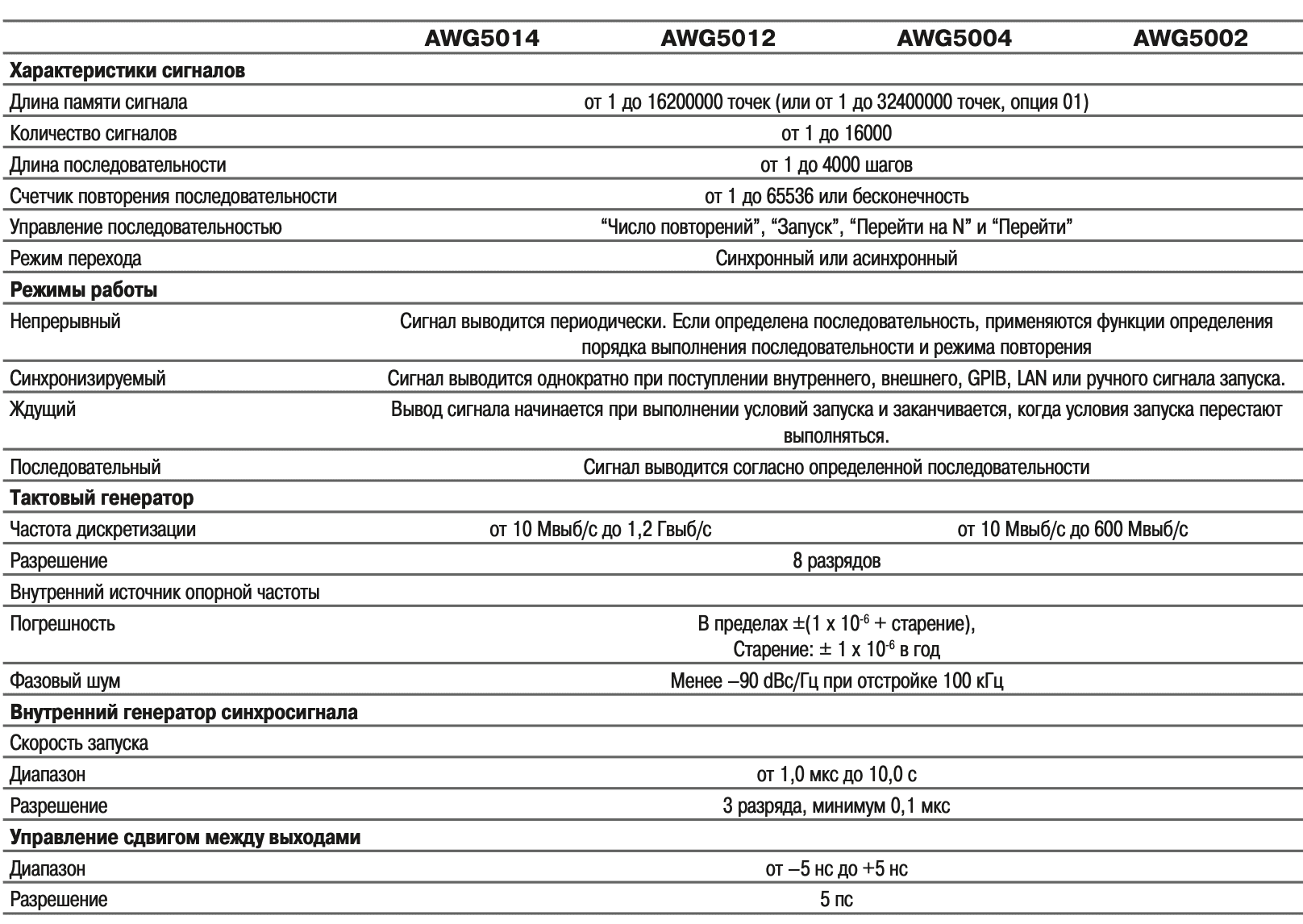

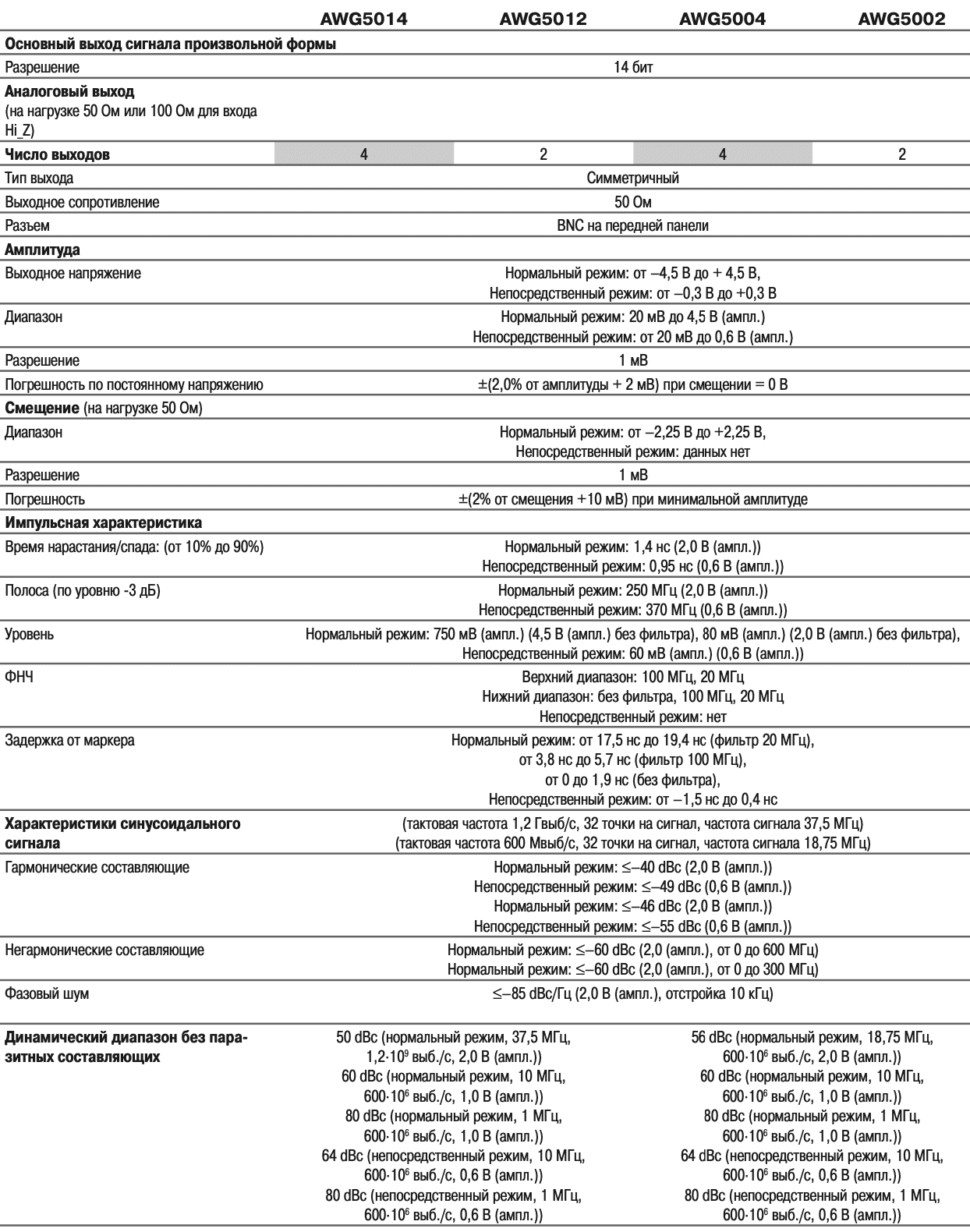

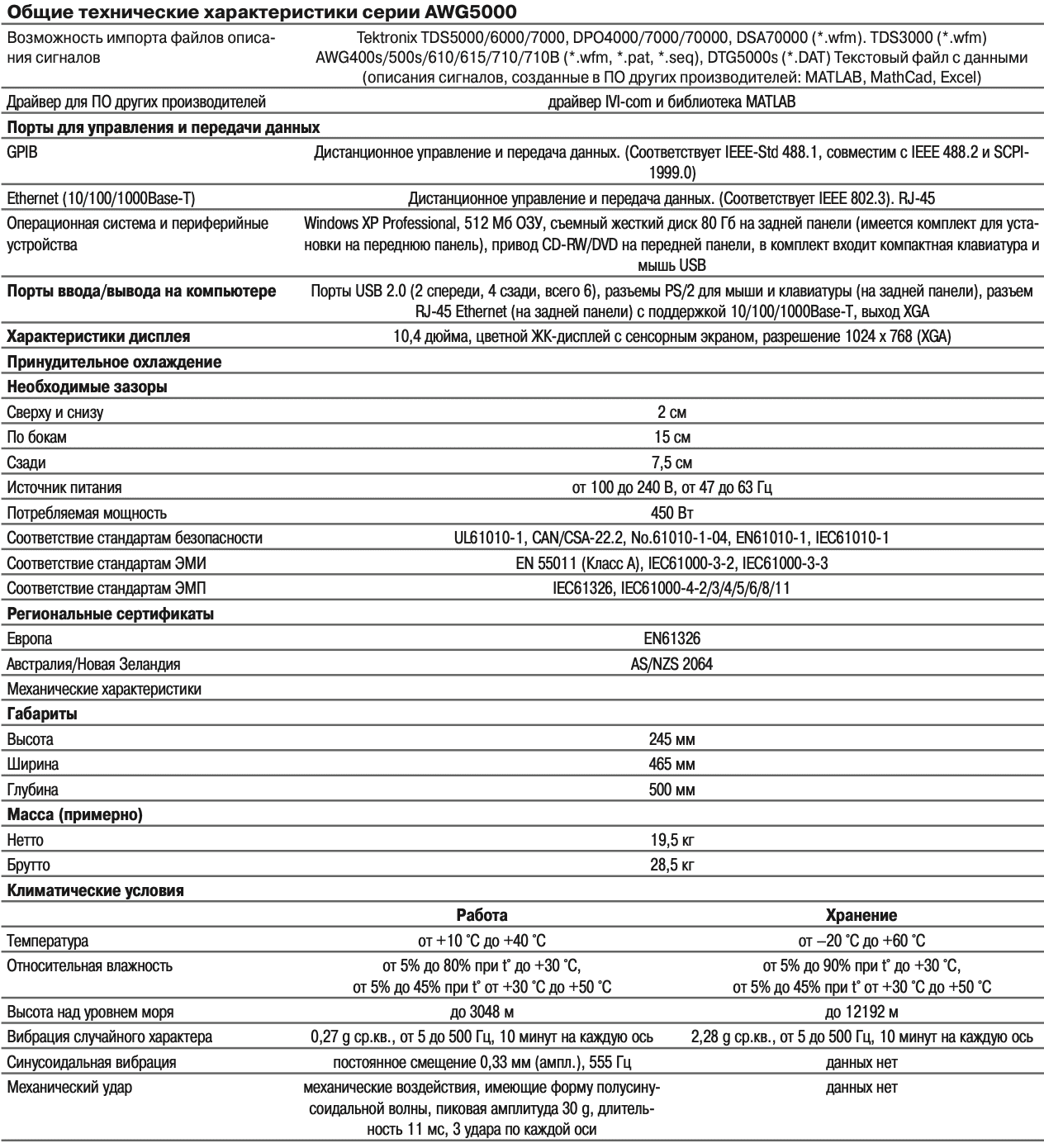

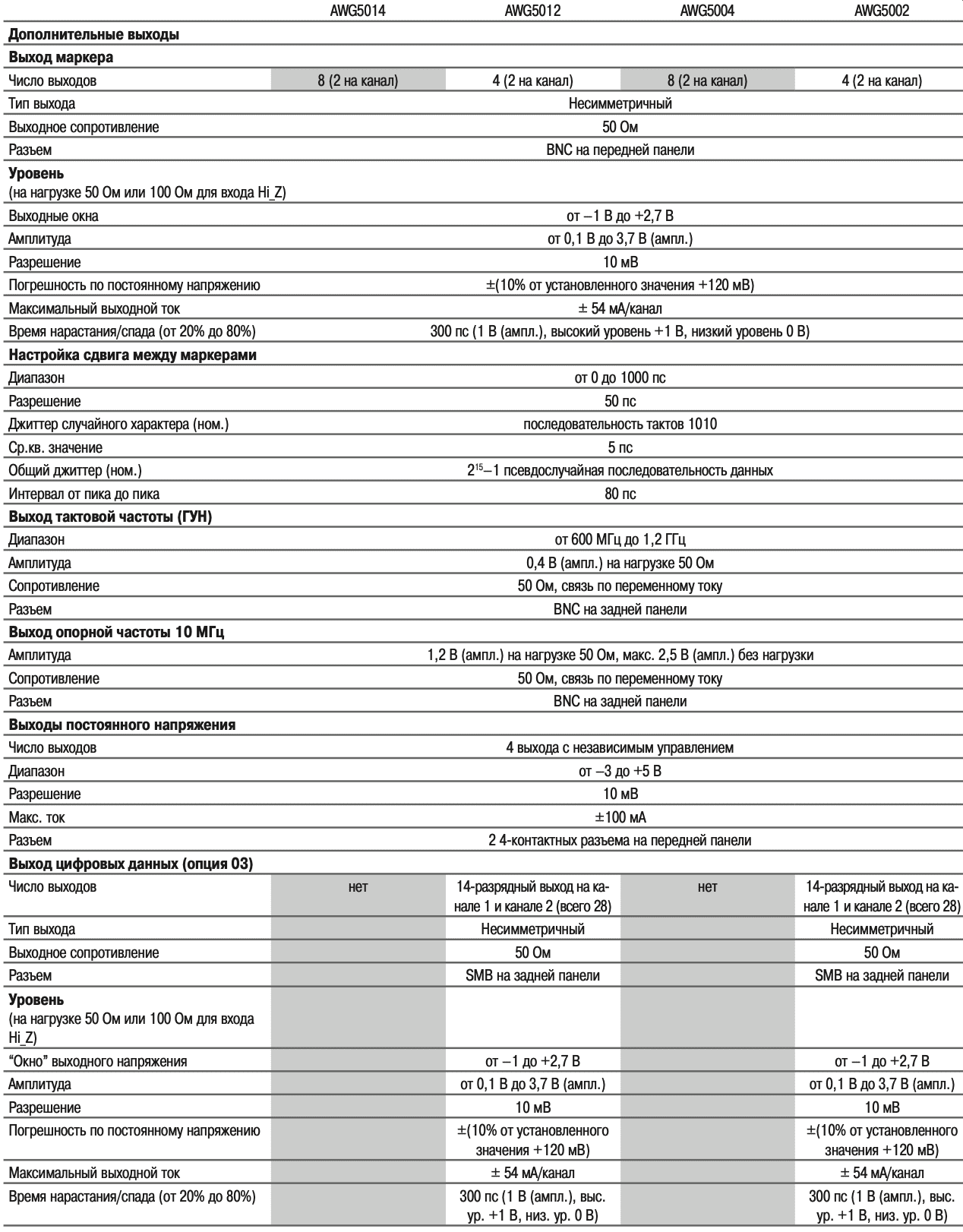

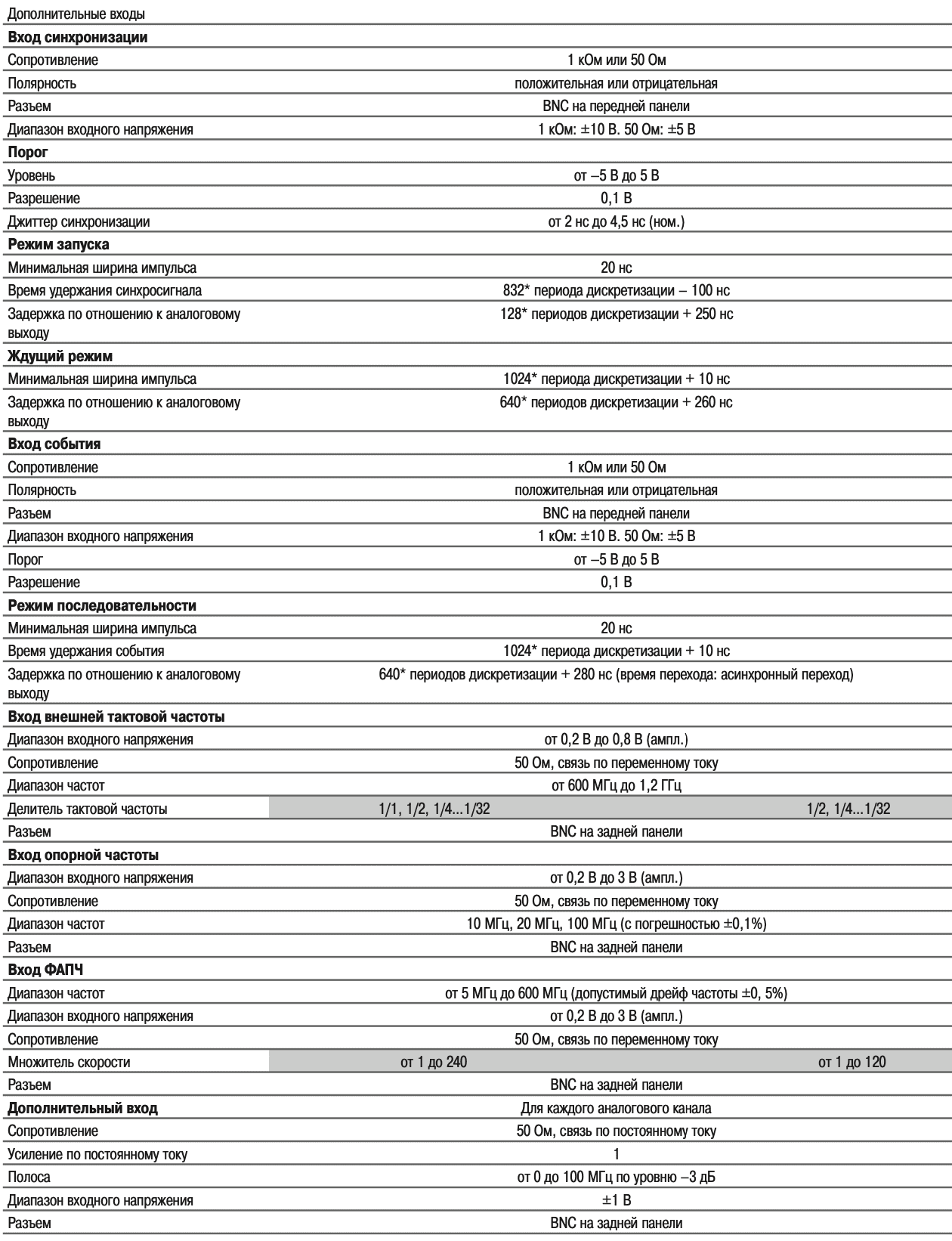

Технические характеристики

Информация для заказа

Основной блок генератора сигналов произвольной формы

AWG5014

1,2 Гвыб/с, 4 канала, 14 бит, 16 М точек/канал Генератор сигналов произвольной формы

AWG5012

1,2 Гвыб/с, 2 канала, 14 бит, 16 М точек/канал Генератор сигналов произвольной формы

AWG5004

600 Мвыб/с, 4 канала, 14 бит, 16 М точек/канал Генератор сигналов произвольной формы

AWG5002

600 Мвыб/с, 2 канала, 14 бит, 16 М точек/канал Генератор сигналов произвольной формы

В комплект каждой модели входит: сумка для принадлежностей, передняя крышка, мышь USB, компактная клавиатура USB, комплект кабелей для выхода постоянного напряжения, перо для сенсорного экрана (2 шт.), DVD с резервной копией операционной системы Windows XP и инструкциями, CD с прикладными программами для приборов серии AWG5000 и инструкциями, CD с документацией и программой просмотра, краткое руководство пользователя, регистрационная карта, сертификат калибровки, кабель питания.

Примечание. При заказе указывайте тип кабеля питания и язык руководства пользователя.

Специализированные опции для приборов

AWG5014/AWG5012/AWG5004/AWG5002

Опция 01 – Расширение длины памяти сигнала (от 16 М точек до 32 М точек)

AWG5012/AWG5002

Опция 03 – 28-разрядные цифровые выходы данных (цифровые данные каналов CH1 и CH2)

Общие опции

Варианты кабеля питания

Опция A0 – Северная Америка

Опция A1 – Европейский универсальный

Опция A2 – Великобритания

Опция A3 – Австралия. Опция A5 – Швейцария. Опция A6 – Япония

Опция A10 – Китай

Опция A99 – Без кабеля питания или адаптера сети переменного тока

Опции руководства пользователя

Опция L0 – Английский

Опция L5 – Японский

Опция L7 – Упрощенный китайский

Опция L8 – Традиционный китайский

Услуги

Опция CA1 – Однократная калибровка

Опция C3 – Услуги по калибровке в течение 3 лет. Опция C5 – Услуги по калибровке в течение 5 лет. Опция D1 – Отчет о результатах калибровки

Опция D3 – Отчет о результатах калибровки в течение 3 лет (с опцией C3)

Опция D5 – Отчет о результатах калибровки в течение 5 лет (с опцией C5)

Опция R3 – Ремонт в течение 3 лет

Опция R5 – Ремонт в течение 5 лет

Послепродажные услуги (например, AWG5012-CA1)

CA1 – Однократная калибровка. R3DW – Ремонт в течение 3 лет. R5DW – Ремонт в течение 5 лет

R2PW – Послегарантийный ремонт в течение 2 лет

R1PW – Послегарантийный ремонт в течение 1 года

Модернизация, AWG5014 AWG50UP

Опция M14 – Расширение длины памяти сигнала с 16 М точек до 32 М точек

Модернизация, AWG5012 AWG50UP

Опция M12 – Расширение длины памяти сигнала с 16 М точек до 32 М точек

Опция D13 – Цифровые выходы данных

Модернизация, AWG5004 AWG50UP

Опция M04 – Расширение длины памяти сигнала с 16 М точек до 32 М точек

Модернизация, AWG5002 AWG50UP

Опция M02 – Расширение длины памяти сигнала с 16 М точек до 32 М точек

Опция D03 – Цифровые выходы данных

Рекомендуемые принадлежности

Преобразователь времени перехода:

• 150 пс (от 10% до 90%)
• 250 пс (от 10% до 90%)
• 500 пс (от 10% до 90%)
• 1000 пс (от 10% до 90%)
• 2000 пс (от 10% до 90%)

Кабель SMA – 102 см

Кабель SMB – 51 см

Комплект для установки в стойку – комплект для установки в стойку с инструкцией

Передний отсек для съемного жесткого диска - Комплект для установки переднего съемного жесткого диска

Съемный жесткий диск - Диск SATA в комплекте (без установленного ПО)

Краткое руководство пользователя – языки: английский, японский, упрощенный китайский, традиционный китайский

Руководство по обслуживанию – язык: английский
