Что нужно понимать перед выбором генератора радиочастотных сигналов?

Магазин Gtest® - авторизованный поставщик генераторов сигналов в Украине:
https://gtest.com.ua/izmeritelnye-pribory/generatory

Генератор радиочастотных (ВЧ) сигналов — это высококлассное измерительное оборудование, которое формирует радиочастотные сигналы в широком диапазоне частот с высокой спектральной чистотой, стабильной частотой и заданной амплитудой.

При выборе устройства инженеры и техники сталкиваются с десятками сложных спецификаций в даташитах: dBc/Hz, ppm, ALC, Phase Noise, Spurious. В этой статье мы простым языком разберем основные параметры ВЧ-генераторов, разницу между аналоговыми и векторными моделями и поможем выбрать прибор под задачи вашей лаборатории или сервисного центра.

1. Чем классический ВЧ-генератор отличается от векторного?

Первое, с чем важно определиться перед покупкой — тип формируемого сигнала:

• Классический радиочастотный (RF) генератор: Генерирует чистое синусоидальное колебание с возможностью применения базовых аналоговых модуляций: АМ (амплитудная), ЧМ (частотная), ФМ (фазовая) и импульсная. Это оптимальный выбор для проверки ВЧ-трактов, настройки фильтров, работы с рациями, приема-передающими модулями и аналоговыми приемниками.

• Векторный генератор сигналов (VSG): Помимо выполнения стандартных функций, оснащен I/Q-модулятором и способен генерировать сложные цифровые форматы модуляций (QPSK, QAM, FSK, BPSK, OFDM). Такие приборы нужны для разработки и тестирования современных цифровых систем связи: Wi-Fi, Bluetooth, LTE, 5G, LoRa.

Совет: Если ваша цель — измерение чувствительности радиоприемника, проверка выборочности или снятие АЧХ фильтра, вам достаточно классического RF-генератора. Переплачивать за векторный имеет смысл только при прямой работе с цифровыми протоколами.

2. Ключевые базовые характеристики

Частотный диапазон и выходная мощность

Частотный диапазон — главный фактор, определяющий стоимость генератора. Чем выше верхняя граница (например, 1.5 ГГц, 3 ГГц или 6 ГГц, тем сложнее устройство и дороже высокочастотный тракт.

Мощность сигнала традиционно измеряется в децибелах относительно 1 милливатта (dBm):

• Максимальная мощность: Для большинства стандартных приборов составляет + 13 dBm (20 мВт), хотя продвинутые модели могут выдавать до + 20 dBm.

• Минимальная мощность: Благодаря внутренним аттенюаторам уровень сигнала может опускаться ниже -100 dBm – -140 dBm, что необходимо для тестирования чувствительности входных каскадов приемников.

Точность и разрешение (Частота и Мощность)

• Разрешение (Resolution): Минимальный шаг изменений частоты (в Гц) или мощности (в дБм).

• Точность измерения частоты (PPM): Измеряется в миллионных долях (parts per million) и характеризует дрейф частоты за год. Параметр зависит от стабильности внутренних опорных часов (TCXO/OCXO).

• Точность мощности (Amplitute Accuracy): Показывает соответствие реального уровня мощности заданному значению на всем рабочем диапазоне (измеряется в дБ).

Почему это важно: При снятии частоты среза фильтра по уровню -3 дБ высокая точность установки частоты и амплитуды гарантирует, что вы измеряете реальную характеристику компонента, а не погрешность источника.

3. Спектральная чистота: Фазовый шум, гармоники и спуры

Понятие спектральной «чистоты» определяет, насколько реальный сигнал прибора близок к идеальной математической синусоиде.

Идеальный сигнал:  Одна тонкая линия на спектроанализаторе.
Реальный сигнал:   «Юбка» шума у основания + боковые пики (помехи).

А. Фазовый шум (Phase Noise)

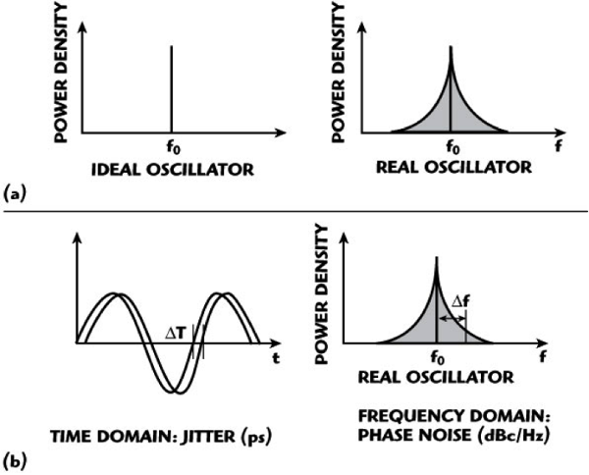

Фазовый шум представляет собой быстрое случайное «дрожание» (джитер) сигнала во временной области, которое приводит к появлению шума в частотной области. Он измеряется в полосе 1 Гц относительно уровня несущей dBc/Hz на определенной отстройке от нее (например, -110 dBc/Hz на отстройке 10 кГц.

Б. Гармоники и субгармоники

Из-за наличия нелинейных элементов в тракте генерируются паразитные частоты:

• Гармоники: Целые кратные частоты основной несущей (2f, 3f).

• Субгармоники: Дробные нецелые кратные частоты (0.5f, 1.5f).

В. Паразитные негармонические сигналы (Спуры)

Возникают из-за внутренних нелинейностей и наводок в компонентах самого генератора, не относящихся к основному тракту синтеза (например, от импульсного источника питания).

4. Дополнительные функции: не переплачивайте за лишнее

Современные RF-генераторы могут оснащаться дополнительными функциями: генераторами аддитивного белого гауссова шума (AWGN), встроенными импульсными модуляторами или многошинными интерфейсами автоматизации.

Каждая дополнительная опция повышает итоговую стоимость оборудования и усложняет интерфейс. Если задачи вашей лаборатории носят прикладной характер, стоит выбирать простой, надежный и точный ВЧ-генератор с низкой полкой шума, не переплачивая за неиспользуемый функционал.

Подводим итог: Чек-лист перед покупкой

1. Запас по частоте: Выбирайте модель с запасом по верхней частоте хотя бы в 20% от ваших текущих задач.

2. Диапазон аттенюатора: Убедитесь, что минимальная мощность опускается до -110 dBm и ниже, если планируете тестировать чувствительность приемников.

3. Оцените уровень фазового шума: Для работы с узкополосными сигналами отдавайте предпочтение приборам с минимальным показателем dBc/Hz.

4. Выбирайте проверенных производителей: Модели от Rigol (серия DSG) и Siglent (серия SSG) предлагают характеристики лабораторного уровня, сочетая высокое качество и доступную цену.
