Два типи пірометрів, який краще підійде?

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою пірометрів (ІК термометрів), а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

У світі інфрачервоних датчиків температури існує два типи пірометрів відношення: двоколірний (TC) та двохвильовий (DW). Обидва використовують відношення енергії, виміряне на двох довжинах хвиль для створення показань температури. Цей метод вимірювання дозволяє датчикам відношення автоматично компенсувати зміну випромінювальної здатності (для матеріалів «сірого тіла»), частково заповнені поля зору та брудні вікна. Хоча і двоколірний, і двохвильовий є пірометрами відносини, конструкція та можливості кожного типу пірометра сильно різняться.

Двоколірні пірометри

• Універсальний набір довжин хвиль

• Компенсація змінної випромінювальної здатності та помірної оптичної перешкоди або неспіввісності

• Використовується, коли між пірометром та метою є вільний оптичний шлях.

• Вимірювання температур вище 1100°F/600°C

• Ідеально підходить для рівномірно нагрітих чорних металів без окалини.

Двоколірні пірометри використовують так званий сендвіч-детектор, що означає, що два фільтри довжин хвиль накладаються один на одного. Одна довжина хвилі являє собою широкий діапазон хвиль (наприклад, 0,7-1,1 мкм), а інша довжина хвилі є вузьким діапазоном хвиль (1,0-1,1), який є підмножиною ширшого діапазону. Ці пірометри насправді працюють як камера, роблячи знімки об'єкта, який ви хочете виміряти. Якби ви закрили об'єктив камери, зображення було б перекрученим та неточним. Замість того, щоб робити знімок, пірометр вимірює інтенсивність променистої енергії від об'єкта. Однак аналогія залишається незмінною. Якщо ви частково закриєте поле зору, ви отримаєте неточні свідчення. Ось деякі поширені перешкоди, з якими стикаються багато виробників:

1. Брудні вікна та лінзи

2. Дим, вода, плазма, полум'я чи пара

3. Інші плаваючі частки: бруд, пил тощо.

Хороша новина в тому, що двокольорові пірометри певною мірою поблажливі. Однак, якщо ви намагаєтеся виміряти температуру об'єкта, який постійно закритий перешкодою, наприклад парою, вам варто розглянути двохвильовий пірометр.

Пірометри з двома довжинами хвиль

• Ретельно підібраний набір довжин хвиль

• Компенсація змінної випромінювальної здатності, температурного градієнта, сильної оптичної перешкоди та неспіввісності

• Можна вибрати довжину хвилі для перегляду через воду, пару, полум'я, плазму тощо.

• Вимірювання температури вище 200°F / 95°C

• Краще переносить масштаб, температурні градієнти та несірі перешкоди завдяки більшому поділу довжин хвиль

Пірометри з подвійною довжиною хвилі використовують два окремих і різних набори довжин хвиль на колесі, що фільтрує, для вимірювання найвищої температури в полі їх зору. Оскільки конструкція допускає окремі довжини хвиль, ці набори довжин хвиль можна вибирати незалежно та комбінувати, щоб забезпечити деякі унікальні можливості. Найбільш важливими можливостями є можливість вибору наборів довжин хвиль для роботи з водою, парою, полум'ям, плазмою та лазерною енергією. Це забезпечує більш точні показання з додатковим бонусом, який полягає в тому, що вони більш стійкі до окалини, неспіввісності та оптичних перешкод, ніж пірометри з двома кольорами. Ці функції дозволяють отримувати послідовні та точні показання в широкому діапазоні робочих умов без необхідності змінювати датчик.

Різниця в конструкції забезпечує дві основні технічні переваги двохвильового пірометра:

1) Двохвильові пірометри в 20 разів менш чутливі до масштабу та температурних градієнтів.

Шкала є на заваді для пірометрів відношення не тому, що в неї інша випромінювальна здатність, а тому, що вона випромінює інфрачервону енергію в іншому співвідношенні. Шкала набагато холодніша за гарячий метал, на якому вона встановлена, і зробить показання пірометра штучно низькими. Двоколірний пірометр призначений для вимірювання середньої температури того, що він бачить у своєму полі зору, тоді як двохвильовий більш сильно зважений за гарячою температурою, яку він бачить.

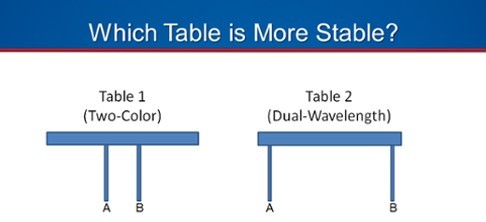

• Так само, як ніжки на столі, пірометр відносини стійкіший, коли ніжки (довжини хвиль) знаходяться далі один від одного.

• Більший поділ між довжинами хвиль робить двохвильові пірометри в 20 разів менш чутливими до масштабу та температурних градієнтів у порівнянні з двоколірними пірометрами. Помилка 40 або 60 градусів стає помилкою всього в 2 або 3 градуси.

2) Деякі двохвильові пірометри здатні виявляти такі поширені промислові перешкоди, як:

• Пар

• Полум'я

• Вода

• Плазми

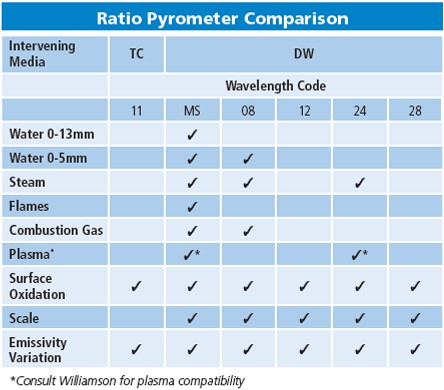

Пірометри з двома кольорами та двома довжинами хвиль можуть компенсувати зміну випромінювальної здатності, невелике окислення поверхні та помірне зміщення. Але, як показує діаграма, датчики з двома довжинами хвиль мають набагато більші можливості, коли справа стосується звичайних промислових перешкод. Завдяки можливості вибору з п'яти різних комбінацій довжин хвиль технологія з двома довжинами хвиль дозволяє вибрати набір довжин хвиль, що підходить для ваших власних умов застосування.

Для багатьох програм двокольорові датчики є підходящим вибором. Для додатків, що включають будь-які перешкоди, перераховані вище, або для додатків, що включають масштабні або температурні градієнти, двохвильові пірометри є більш підходящим вибором.

На додаток до двох перерахованих вище переваг, двохвильові пірометри також можуть вимірювати нижчі і ширші температурні діапазони. По суті, ви обмежені лише одним набором довжин хвиль загального призначення з двоколірними блоками, але у вас є більше варіантів для комбінацій довжин хвиль із двохвильовими датчиками. В результаті можливість вибору довжин хвиль дає двохвильовому пірометру деякі істотні додаткові переваги і технічні переваги в порівнянні з двоколірними датчиками. Це дозволяє проводити більш точний та надійний вимір температури в найскладніших промислових умовах.

Хочете дізнатися, чи підійде вам пірометр під час вирішення поточних завдань?

Незалежно від того, чи вирішите ви вибрати двоколірний або двохвильовий пірометр, ось деякі популярні області їх застосування:

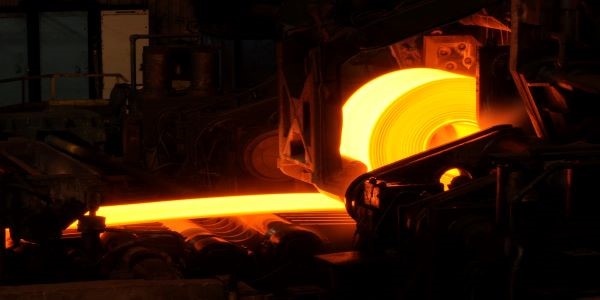

• Сталіварні заводи

• Лиття , формування, з'єднання та термічна обробка металів

• Індукційне, резистивне, тертя, полум'яне та лазерне нагрівання

• Ковальські цехи: заготовки, штампи, термообробка

• Дротові, пруткові та стрижневі стани

• Печі , що обертаються , термічні реактори і твердопаливні енергетичні котли

• Інженерні матеріали: кремнієві кристали, CVD-алмази, ущільнення вуглецю, високотемпературна кераміка

Виникли проблеми з вимірюванням температури?

Немає двох абсолютно однакових виробничих підприємств, тому адаптуємо наші пірометри під ваші конкретні потреби. Ми виявили, що найкращий спосіб забезпечити точні показання температури – це зануритися у вашу виробничу лінію. Ви проводите виміри через сильну пару? Чи є між вашим пірометром та матеріалом товстий шматок захисного скла? Матеріал занурений у воду чи частково заблокований водою? Двохвильовий пірометр дозволить вам реєструвати точні температури через усі ці перешкоди, але точне знання ваших потреб дозволяє нам індивідуально підганяти нашу продукцію під вас.
