METIS з лінійною оптикою для 2-х кольорових пірометров METIS M311 / M322

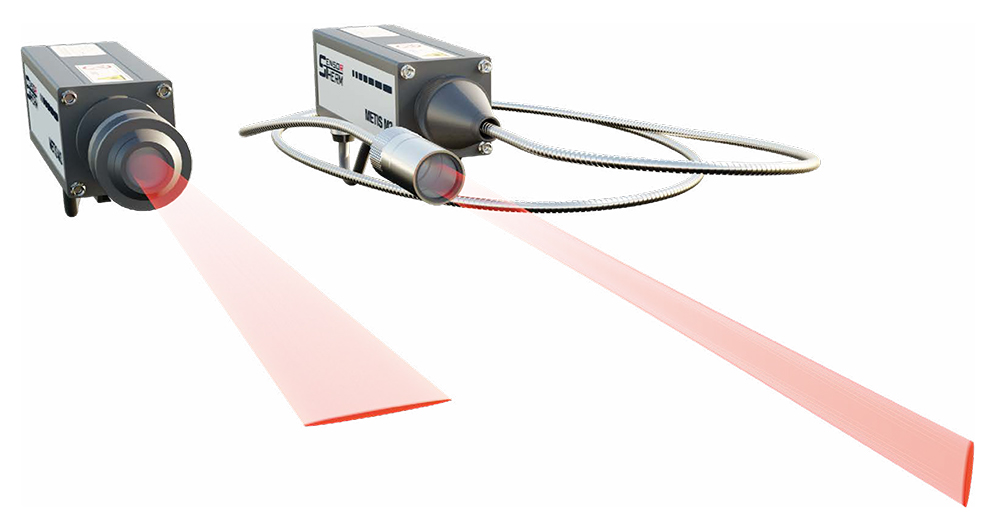

• 2-х кольоровий пірометр з лінійною оптикою для бесконтактного вимірювання температури





  Лінійна оптика з довгим полем вимірювання спеціально для вимірювань

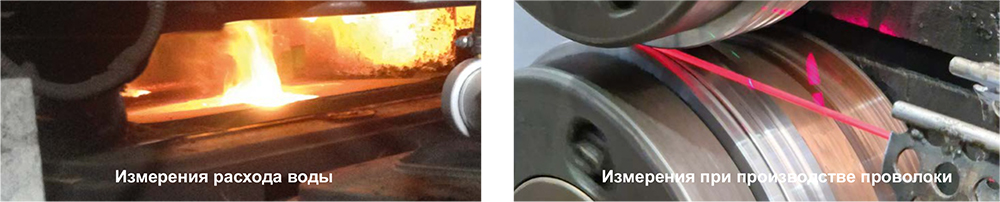

  - із тонких рухомих проводів

  - заливка потокових додатків




  2-цветные пірометри з коротковолновими спектральними діапазонами

  Для вимірювань, оголених металів, кераміки, графіту та багато іншого




  2-цветные пірометри, виміряні через загрязнені вікна, пил, дим або об'єкти, менші ніж розмір п'ятного пірометра





  Температурные диапазоны


  від 300 – 1000°C (572°F) до 1000 – 3300°C (5972°F)




  Время отклика/ время контакта

  < 1 ms

  < 0.5 ms




  Найменший можливий розмір пятна


  Перемінна довжина вимірювальної лінії








  2-х кольорові пірометри серії швидких і високоточних вимірювальних приладів, що поєднують сучасну двоколірну технологію з перевагами цифрової обробки сигналів:

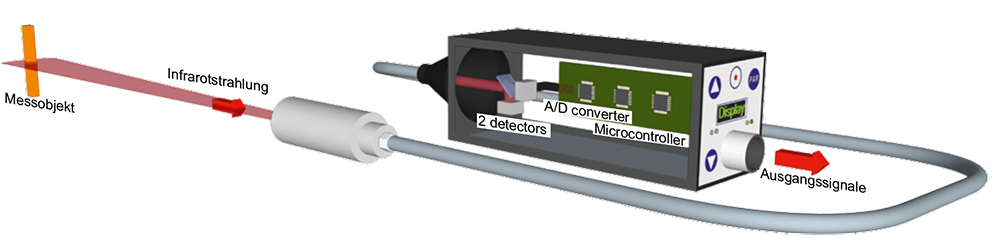

  2 окремих вимірювальних детектора для 2-х спектральних діапазонів для безпечних вимірювань, реєстрації навіть при низькій потужності сигналу

  Цифрова обробка сигналів мікроконтроллера для 100% відтворюваності показань.

  Моніторинг ИК-сигнала, використовуваний для попередження забруднення оптики або вікон.




  Технічні характеристики




  Model		M311	M322
  Диапазоны температур		600 – 1400°C 800 – 2100°C 1100 – 3300°C *) 650 – 1500°C 900 – 2500°C 750 – 1800°C 1000 – 3000°C *)	300 – 1000°C   500 – 1800°C  1000 – 3300°C *) 350 – 1300°C   600 – 2300°C 400 – 1600°C   800 – 3000°C *)
  Темп. поддиапазоны		Любой температурный поддиапазон, регулируемый в пределах температурного диапазона (минимальный диапазон 50°C)
  Спектральный диапазон		Канал 1: 0.93–1.1 µm /  Канал 2: 0.75–0.93 µm  Канал *) 1: 0.99 µm /  Канал 1: 2: 0.87 µm	Канал 1: 1.65–1.8 µm /  Канал 2: 1.45–1.65 µm  Канал 1 1: 1.64 µm /  Канал 2: 1.4 µm
  Детектор		2 x Silicon	2 x InGaAs
  Время отклика t90		< 1 мс (с динамической адаптацией при низких уровнях сигнала), регулируется до 10 сек
  Время контакта		< 0.5 ms
  Неопределенность (ε = 1, t90 = 1 s, TA = 23°C)		Полное значение шкалы ≤2500°C: 0,4 % от измеренного значения в °C+2 K Полное значение шкалы >2500°C: 0,6 % от измеренного значения в °C 0,6 % от измеренного значения в °C+2 K	Полное значение шкалы ≤2500°C: 0,4 % от измеренного значения в °C+2 K Полное значение шкалы >2500°C: 0,6 % от измеренного значения в °C 0,6 % от измеренного значения в °C+2 K
  Повторяемость (ε = 1, t90 = 1 с, TA = 23°C)		0,1% от измеренного значения в °C + 1 K
  Температурный коэффициент		Отклонения от 23°С: от 10°С до 60°С: 0,04%/К; от 0 до 10°C и от 60 до 80°C: 0,06%/К
  2 аналоговых выхода		0 или 4–20 мА, макс. нагрузка: 500 Ом, разрешение 0,0015 % от (регулируемого) температурного (под)диапазона (16 бит). Выход 1: вывод измеренной температуры, выход 2 регулируемый: 2-цветная или 1-цветная температура (опционально канала 1 или 2), температура устройства, выход управления (устройства с ПИД-регулятором). Выходы могут быть установлены в пределах или за пределами температурного диапазона.
  Последовательный интерфейс		RS232 (4.8–115.2 kBd) or RS485 (4.8–921.6 kBd), switchable. Resolution 0.1°C / °F
  Входы/выходы		12-контактный разъем: 3 настраиваемых разъема (цифровой вход, выход или один аналоговый вход). 17-контактный разъем: 4 цифровых входа, 2 цифровых выхода, 1 аналоговый вход. Цифровые входы (через напряжение питания): включение/выключение лазерного целеуказателя, очистка пикового датчика, ПИД-регулятор. запуск, загрузка набора параметров, триггерный вход для запуска/остановки записи измеренного значения. Цифровые выходы (12-контактные устройства: макс. 50 мА, 17-контактные устройства: макс. 100 мА): концевой выключатель, выход за начало температурного диапазона, готовность устройства к измерению, перегрев устройства, слишком низкий уровень сигнала. Устройства с ПИД-регулятором: регулятор активен, процесс управления в пределах допустимых значений, процесс управления завершен. Аналоговый вход (12-контактный: 0–20 мА, 17-контактный: 0–10 В): аналоговая регулировка наклона излучательной способности, фокусного расстояния. Дистанция фокусирования (устройства с моторизованным фокусом) или заданное значение (устройства с ПИД-регулятором).
  PROFIBUS	опционально для 12-контактных устройств	Поддерживает PROFIBUS DP-V0 (и DP-V1) в соответствии с IEC61158, тип 3.
  PROFINET		Поддерживает PROFINET-RT и IRT согласно спецификации 2.3. Предварительная сертификация, поддержка функций классов A, B и C.
  Ethernet		Соответствует IEEE802.3/802.3u (Fast Ethernet) и ISO 802-3/IEEE 802.3 (10BASE-T).
  Отображение (только 12-контактные устройства)		Точечная матрица, зелено-желтая, 128 x 32 точки, высота 5,6 мм, для отображения температуры (разрешение 0,1°C / °F) или настройки параметров
  Параметры устройства		Поддиапазон температуры, время отклика (<1 мс–10 с), наклон коэффициента излучения (0,800–1,200), пиковый пик (сброс настроек: автоматический, сброс времени, внешний), адрес устройства (00–97), скорость передачи данных (RS232: 4,8) –115,2 кбод / RS485: 4,8–921,6 кбод), аналоговые выходы (0 или 4–20 мА), интерфейс (RS232 / RS485), единица измерения температуры (°C / °F), язык меню устройства (только 12-контактные устройства: английский) / немецкий), дистанция фокусировки (моторизованная устройства фокусировки)
  Требуемая мощность		24 В пост. тока (18–30 В пост. тока), макс. 6 ВА; защищен от обратной полярности
  Изоляция		Питание, аналоговые выходы и последовательный интерфейс гальванически изолированы друг от друга.
  Прицельность		Лазерный прицельный свет (красный, λ=650 нм, P< 1 мВт, класс лазера 2 согласно IEC 60825-1)
  Окружающая температура		от 0 до 80°C (от 32 до 176°F), оптоволоконные устройства со стороны оптики: от -20 до 250°C (от -4 до 482°F)
  Температура хранения		-20 to 85°C (-4 to 185°F)
  Относительная влажность		Условия без конденсации
  Класс корпуса/защиты		Алюминий/IP65 (со вставленным разъемом)
  Вес		650 g
  CE этикетка 1		Согласно директивам ЕС




  Об'єднання/опції обладнання


  Усі пристрої з:


  2 аналогових выходи

  RS232 / RS485 Інтерфейси (коммутируемі)

  З 12-контактним роз'ємом: з дисплеєм, налаштуваннями клавіш і світлодіодами для індикації готовності до роботи та активними комутаційними виходами,

  3 конфігурованих входу/виходу, опціонально зі вбудованим ПІД-регулятором або з Profinet, Profibus або Ethernet.

  17- контактне з'єднання: 4 цифрових входу, 2 цифрових виходу, 1 аналоговий вхід, ПІД-регулятор




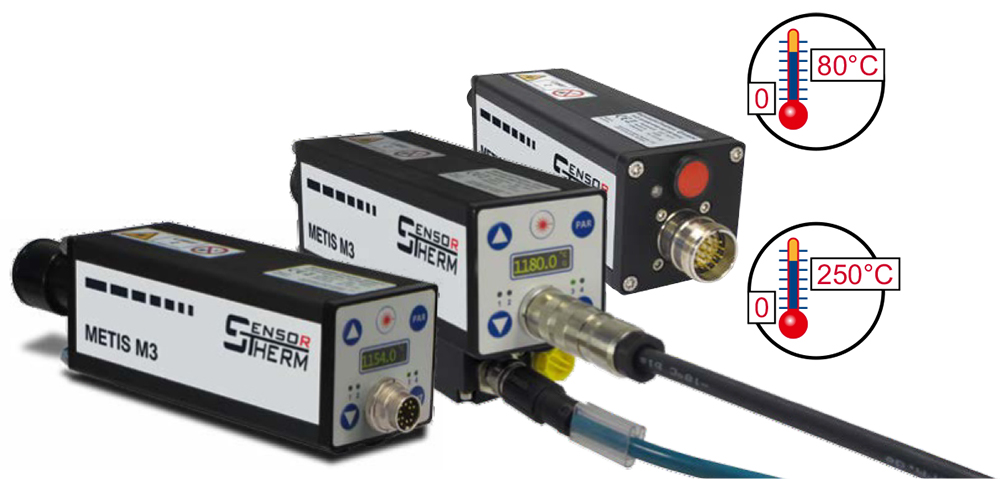

  Температура навколишнього середовища


  Усі моделі оптимізовані для зміни температури навколишнього середовища або корпусу від 0 до 80°C (від 32 до 176°F), а по оптоволоконному кабелю до 250°C.

  Постійне вплив коливань температури компенсується в цифровому вигляді.




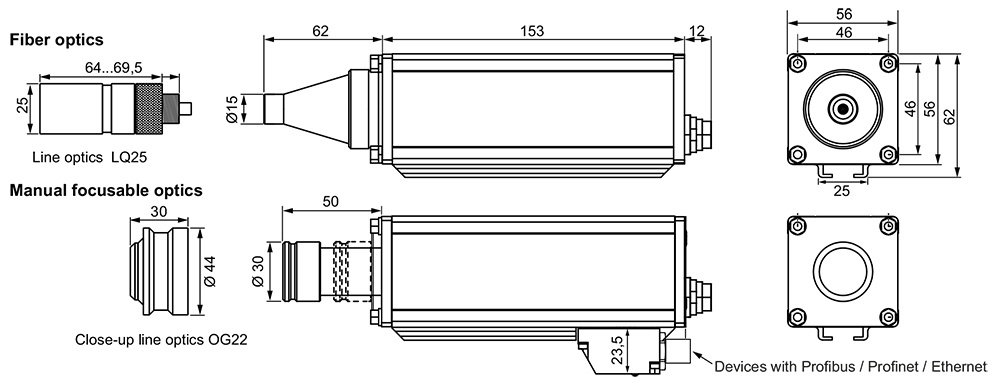

  Оптика/Версії пристроїв/Особенности

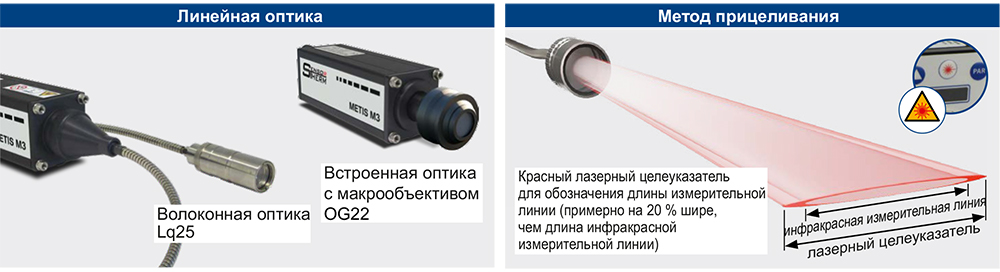

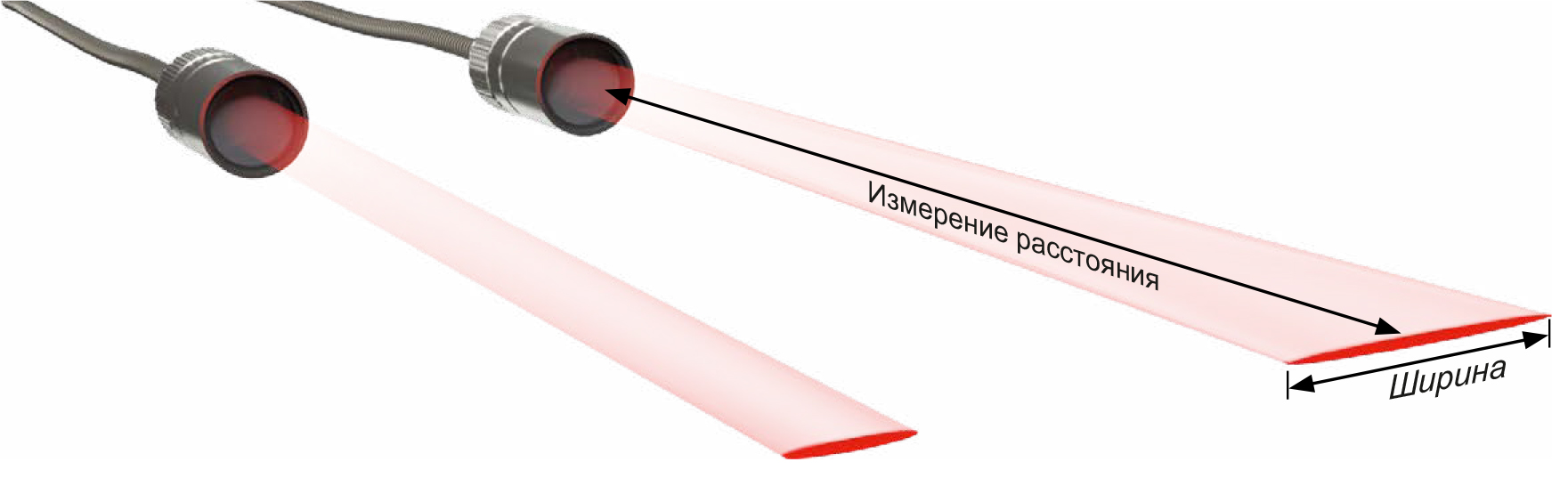

  Лінійні лінзи встановлені на заводі так, щоб ширина п'ятного складу


  5% відстані вимірювання


  12% відстані вимірювання

  Высота размера пятна такая же, как и размеры пятна. Устройства зі стандартною оптикою.




  Оптика	5% линейная оптика		2% линейная оптика
  	Волоконная оптика	Объектив крупным планом для устройства со встроенной оптикой	Волоконная оптика	Объектив крупным планом для устройства со встроенной оптикой
  Назначение	LQ2505D1	OG22G1	LQ2512D1	OG22G2
  Измеряемое расстояние [mm]	Ширина пятна [мм]
  240	12		29
  340	17		41
  500	25		60
  700	35		84
  1000	50		120
  2000	100		240
  3000	150		360
  Диафрагма D:	13 mm	16 mm (FSC ≤ 1400°C); 8 mm (FSC > 1400°C)	13 mm	16 mm (FSC ≤ 1400°C); 8 mm (FSC > 1400°C)







  FSC = значення температури повної шкали. Значення в таблицях є зразковими, проміжні значення можуть бути інтерполіровані.

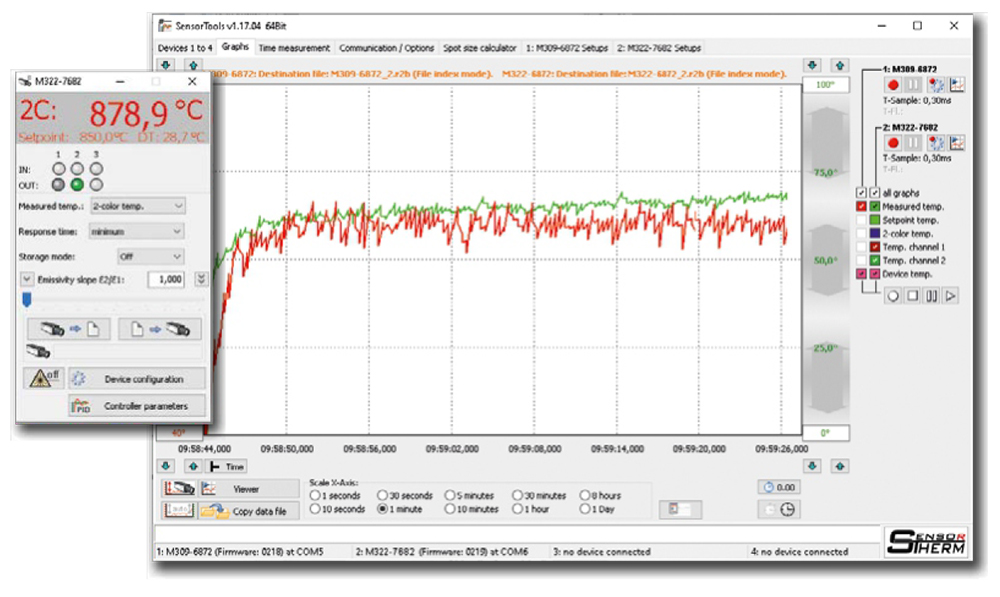

  Програмне забезпечення SensorTools (входить до комплекту поставки)

  Програмне забезпечення для зв'язку та оцінки для всіх пірометрів, контролерів, цифрових дисплеїв та джерел калібрування.

  • Цифрові дисплеї та джерела калібрування. 2-колірне відображення температури + 1-колірний дисплей температури працюють одночасно при вимірі темп. пристрої
  • Реєстрація виміряних значень, вкл. параметри
  • Можливість перегляду та порівняння до 4 файлів даних вимірювань одночасно у SensorTools Viewer.
  • Виконайте всі налаштування пристрою
  • Спеціальні установки запису: зовнішній запуск/зупинка, ретроактивний або розширений запис через вхідний сигнал.
  • Роздрукуйте або збережіть параметри пірометра або перенесіть установки в інші пристрої або експортувати до файлів csv
  • Увімкнення/вимкнення лазерного прицілу.

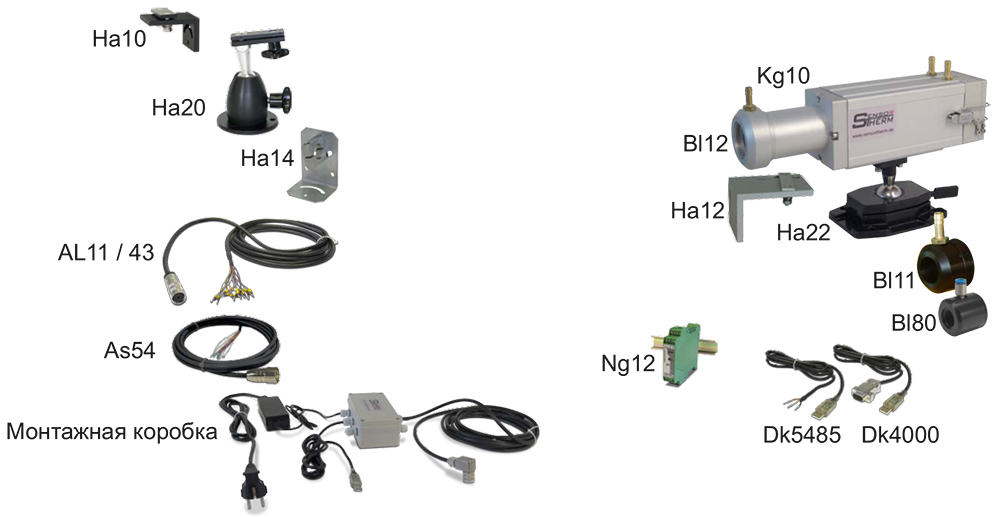

  Аксесуари (вибір)




  Пірометр у зборі

  Монтажний кронштейн для пірометрів: HA10

  Кульовий шарнір для пірометрів: HA20

  Монтажний кронштейн для оптоволокна LQ25: HA14




  З'єднувальний кабель

  12-pin: with angled plug / straight: AL11 / 43

  17-pin: тільки straight plug: AS54

  Опціонально: з перетворювачем інтерфейсу,

  вбудований або через адаптер Sub-D




  Електричні аксесуари

  Готовий комплект для підключення пірометра: Монтажна коробка




  Захист

  Корпус водяного охолодження (алюміній): KG10

  Блок продування повітрям: BL12

  Монтажний кронштейн: HA12

  Важкий кронштейн шарового шарніра: HA22

  Повітроочисні агрегати:

  для пристроїв із вбудованою оптикою: BL11

  для пристроїв з оптоволокном: BL80 Блок живлення на DIN-рейку

  24 V / 1.6 A: NG12

  Перетворювач інтерфейсів

  RS485 до USB: DK5485, DK4000
