Діапазони температур, які фіксуються пірометрами

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою пірометрів (ІК термометрів), а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Що таке інфрачервоний термометр?

Інфрачервоні термометри, які іноді називають температурними гарматами, лазерними термометрами або пірометрами, є безконтактними датчиками температури, які можуть використовуватися в широкому діапазоні виробничих процесів для точного вимірювання температури заданої мети або матеріалу. Ці пристрої краще традиційних термометрів і термопар через їх здатність виконувати точне безконтактне вимірювання температури; це означає, що пристрою не потрібно встановлювати будь-який тепловий контакт з поверхнею, що вимірювається. Ця важлива перевага дозволяє проводити безперервні вимірювання процесу без необхідності оператора зупиняти лінію, щоб виконати контактний вимірювання за допомогою зонда. Крім того, безконтактний підхід також дозволяє здійснювати безперервний моніторинг температури та управління зі зворотним зв'язком як нерухомих, так і об'єктів, що рухаються, що значно підвищує ефективність виробництва. Пірометри пропонують чудову перевагу при вимірюванні об'єктів, які надто важкодоступні або надто небезпечні для дотику, що також додає неперевершену перевагу безпеці.

Яку температуру можуть точно виміряти?

Інфрачервоні пірометри вимірюють електромагнітне випромінювання, яке випускається об'єктом, за допомогою детектора, який фільтрується на певній довжині хвилі або діапазоні довжин хвиль, щоб вивести значення температури на основі випромінювання чорного тіла. Довжина хвилі детектора визначає фактичний діапазон виміру пірометра. Зазвичай інфрачервоні пірометри фільтруються в середньому ІЧ-діапазоні довжин хвиль, але їх можна фільтрувати від 0,65 до 20 мкм, що дозволяє їм точно вимірювати від (-100 °F до 10000 °F). Пірометри Williamson доступні в різних стилях довжин хвиль, що дозволяє нам проектувати пірометри, здатні точно вимірювати від (-50 °F до 8000 °F).

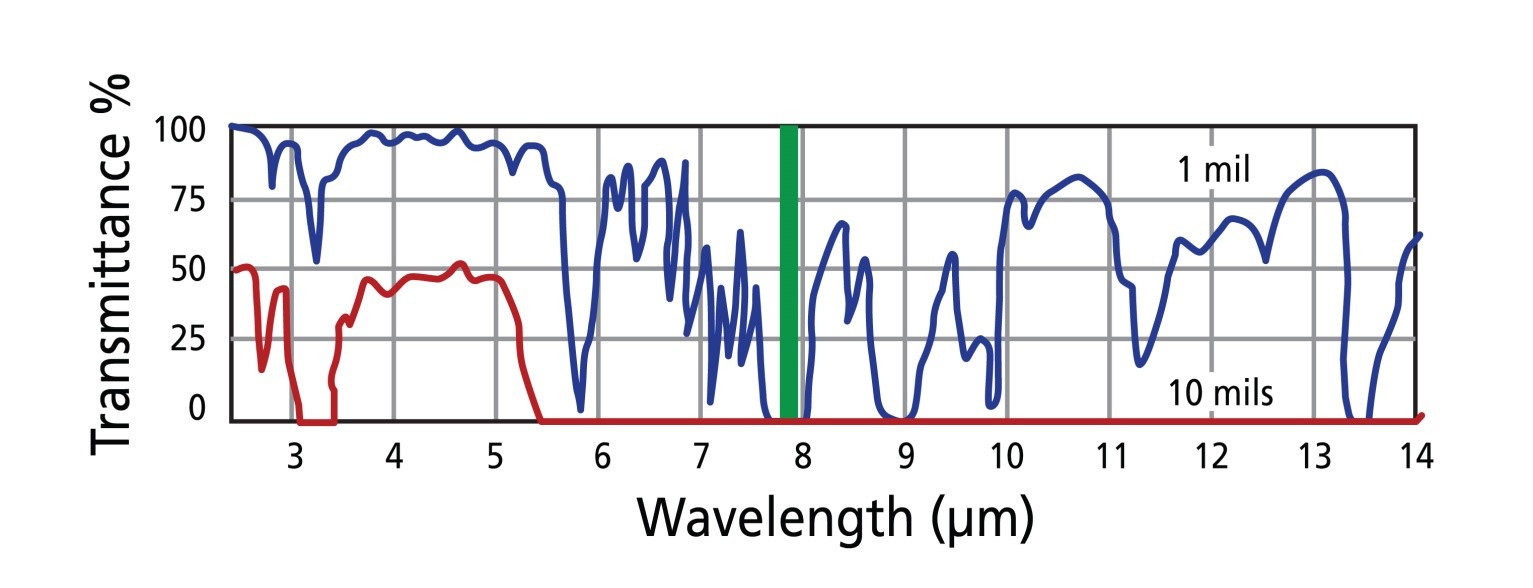

Смуга випромінювання для поліефірної плівки

На діаграмі вище показано пропускання поліефірної плівки різної товщини середньому ІЧ-діапазоні. Як ви можете бачити, поліефірна плівка завтовшки близько 7,9 мкм досить непрозора. Щоб виміряти такий матеріал, нам потрібно вибрати довжину хвилі, при якій ціль найменш відображає і найбільш непрозора (7,9 мкм). Цей же принцип застосовний до всіх матеріалів і особливо актуальний, якщо є оптичні перешкоди, нам потрібно вибрати певну довжину хвилі, при якій мета найменш відображає і найбільш непрозора або коли оптичні перешкоди найбільш прозорі.

Інфрачервоні пірометри, такі як у Вільямсона, мають високу точність в лабораторних умовах, де відома випромінювальна здатність мети і відсутні постійні та оптичні перешкоди, такі як дим, пил, водяна пара, плазма та полум'я. Найчастіше ці умови, подібні до Златовласки, не завжди здійсненні. Таким чином, завдання полягає у виборі пірометра, ретельно відфільтрованого на відповідній довжині хвилі, щоб забезпечити точність, коли ці перешкоди присутні, наприклад, на нафтохімічному заводі, сталеливарному заводі, алюмінієвому заводі, вакуумних печах або процесах та багатьох інших виробничих процесах.
