Інноваційний метод інфрачервоного контролю

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою тепловізорів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Частина 1: Важливість тепловизійного контролю

Цей передовий метод інфрачервоного контролю став незамінним при оцінці та обслуговуванні нерухомості.

Легко та ефективно

Порівняно з традиційними перевірками, саме тепловізійна забезпечує більш простий та повний аналіз. Не оглядаючи будинок неозброєним оком, дюйм за дюймом, ми можемо легко знайти дивні місця за допомогою тепловізора.

Неінвазивний (неруйнівний) метод

Це є запобіжним заходом, що дозволяє раннє виявлення потенційних проблем і, зрештою, сприяє економії витрат і підвищенню стандартів безпеки. Якщо ви підозрюєте, що стався витік, ініціюйте тепловізійну перевірку будинку. Не ламайте стіни та стелі. Визначте місце витоку за хвилину.

Частина 2: Застосування тепловизійного контролю

Тепловізійний контроль знаходить універсальні застосування у різних галузях. Це простий та ефективний метод для домовласників та професіоналів у сфері нерухомості, сантехніків та електриків.

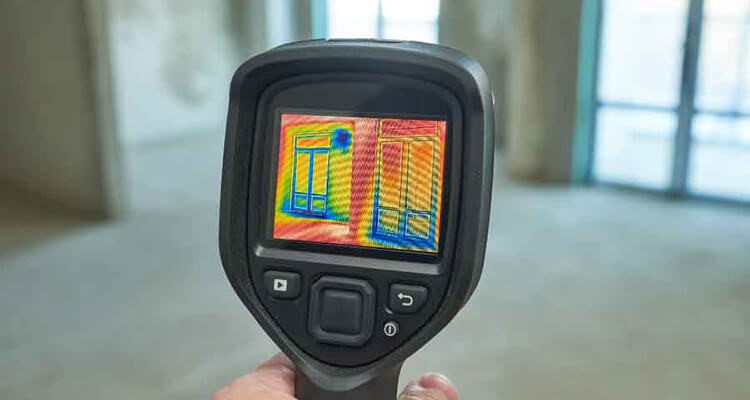

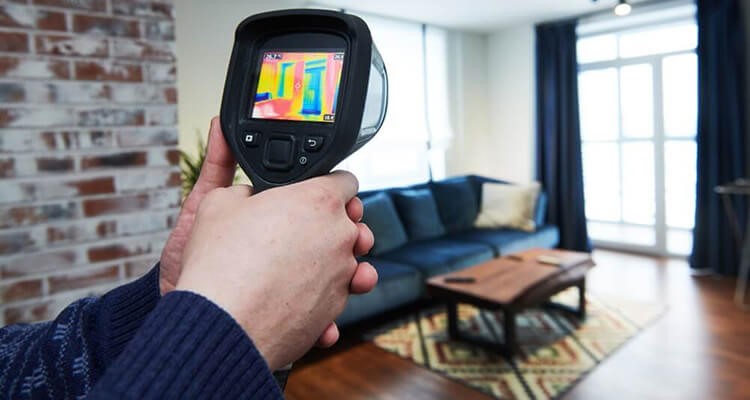

Інспекції будівель/будинків:

Серед домовласників, домашніх інспекторів та спеціалістів з нерухомості тепловізійне зображення популярне при огляді будівель з метою виявлення проблем та ризиків. Це допомагає виявити приховані проблеми у стінах, стелях та підлогах. Люди можуть мати повний огляд стану будівлі за допомогою простого керування цим приладом.

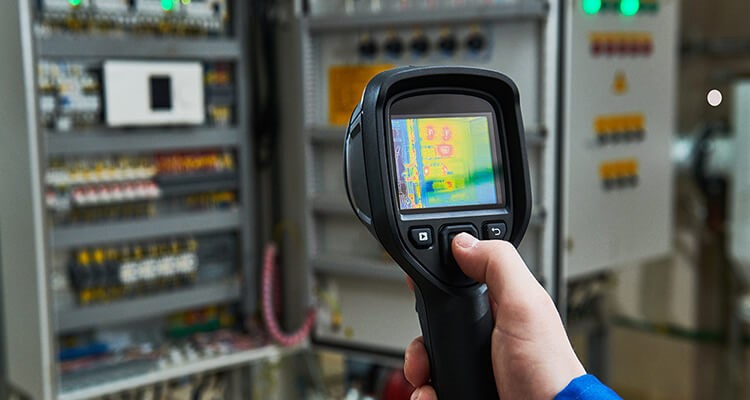

Перевірка електричних систем:

В галузі електротехніки інфрачервоне сканування незамінне для виявлення несправних з'єднань, перевантажених ланцюгів та потенційних небезпек пожежі. Візуалізація змін температури повідомляє електриків про перегрівання електричних панелей, ланцюгів та компонентів. Це допомагає запобігти збоям обладнання та електричним пожежам, забезпечуючи безпеку та ефективність домашньої електросистеми.

За всіх переваг тепловізора як такого, мабуть, найефективнішим приладом для електриків однозначно служить мультиметр з функцією тепловізора. Що цілком логічно та справедливо визнано багатьма інженерами.

Оцінка енергоефективності:

Теплобачення грає ключову роль оцінці енергоефективності будинків.

Виявляючи температурні порушення, перевірка виявляє області втрати чи припливу тепла. Ми легко виявляємо витоку повітря в дверях, вікнах і стінах. Ми можемо легко усунути витоку, щоб покращити ізоляцію та підвищити ефективність системи охолодження або опалення

Виявлення витоків води та проникнення вологи:

Інфрачервоний огляд дозволяє легко виявити місця протікання води та проникнення вологи за стіни та під дах. Домовласники та інспектори можуть легко усунути витоку, щоб запобігти довгостроковим ушкодженням, запахам і плісняві.

Сантехнічні та кліматичні системи:

Для прихованих водопроводів та систем опалення, вентиляції та кондиціювання інфрачервоне сканування здається ідеальним варіантом для перевірки витоків, засмічень та неефективності. Ламати стіни та підлоги, щоб провести планову перевірку труб, повітроводів та радіаторів, обходиться дорого. Інфрачервона камера чи пістолет чудово вирішують цю проблему.

Структурні перевірки:

Інженери-будівельники використовують інфрачервоний контроль для оцінки цілісності будівель та інших споруд. Виявивши зміни у теплових малюнках, вони знають, яка стінка тонша, а яка товща. Це допомагає виявити потенційні недоліки в матеріалах чи конструкції

Огляд даху:

Під час огляду покрівлі теплобачення допомагає виявити витоку, скупчення вологи та проблеми з ізоляцією. Цей метод, що не руйнує, дозволяє провести ретельне обстеження стану покрівлі без інвазивних заходів.

Частина 3: Як працює теплобачення

Теплобачення працює на принципах інфрачервоного випромінювання та виявлення змін температури. Процес включає в себе:

• Об'єкти випромінюють радіацію

• Тепловізійний пристрій виявляє інфрачервоне випромінювання.

• Відображення температури на екрані.

• Аналіз гарячих та холодних точок

Інфрачервона радіація:

Випромінювання виникає під час передачі тепла. При кімнатній температурі більшість випромінювання посідає інфрачервоний спектр, і саме з цієї причини ми застосовуємо інфрачервоне зображення замість інших випромінювань.

Всі об'єкти з температурою вище за нуль випромінюють інфрачервоне випромінювання.

Тепловізійний пристрій:

Інфрачервоне випромінювання не видно людському оку, але інфрачервоний тепловізор, такий як тепловізійна камера або пістолет, може вловлювати та інтерпретувати ці випромінювання.

Вимірювання та інфрачервоні зображення

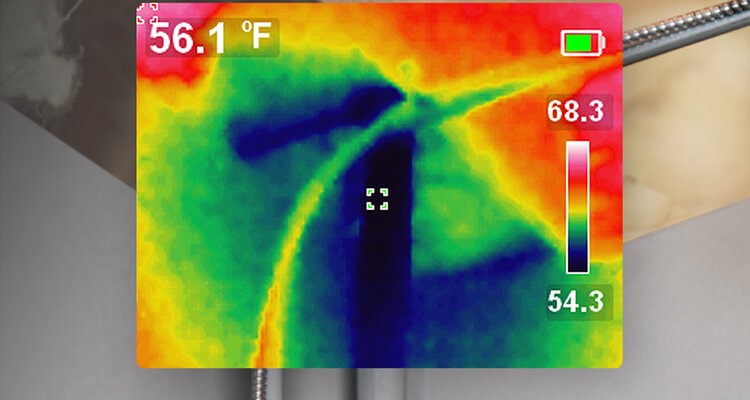

Пристрій перетворює теплову інформацію на видимі зображення, створюючи теплову карту області, що перевіряється. Коли об'єкти випромінюють різну кількість тепла, інфрачервоний тепловізор відображатиме їх у різних кольорах або відтінках, щоб визначити зміни температури.

У звичайних випадках більш теплі області відображаються теплішими кольорами (червоними та жовтими). Холодніші області представлені холоднішими квітами (синім і зеленим).

Підказка:

Для покращення зображення у складних умовах деякі пристрої формування зображення, такі як NF-521S, підтримують різні режими кольору.

Інтерпретація та аналіз

Зображення візуально відображають зміни температури. Аналізуючи візерунки, кольори та градієнти температури на зображеннях, інспектори можуть виявити основні проблеми.

Сучасні тепловізійні камери, такі як NOYAFA NF-521S часто надають функції аналізу в реальному часі, забезпечуючи миттєвий зворотний зв'язок під час перевірок.

Частина 4: Типи пристроїв, які використовуються під час інфрачервоного контролю

Для більш точного огляду нам потрібна допомога інфрачервоних камер. Давайте подивимося, скільки доступних типів пристроїв і який з них найкраще підходить для ситуації.

Інфрачервоні термометри

Це найпоширеніший і найпопулярніший тип тепловізійного пристрою. Він компактний, портативний та його можна миттєво використовувати. Навіть новачки можуть почати використовувати тепловізійну камеру для перевірки відразу після розпакування. Клієнти можуть користуватися ним без складного налаштування чи підготовки.

Портативні тепловізійні камери:

Це схоже на термометр. Але камера може робити знімки та зберігати їх. Термометр відображає лише зображення та не зберігає їх взагалі.

Стаціонарні тепловізійні камери

Як випливає з назви, ми встановлюємо інфрачервоні камери цього типу на стінах або інших певних місцях для тривалого безперервного контролю. Це критично важливо для промислового обладнання та процесів.

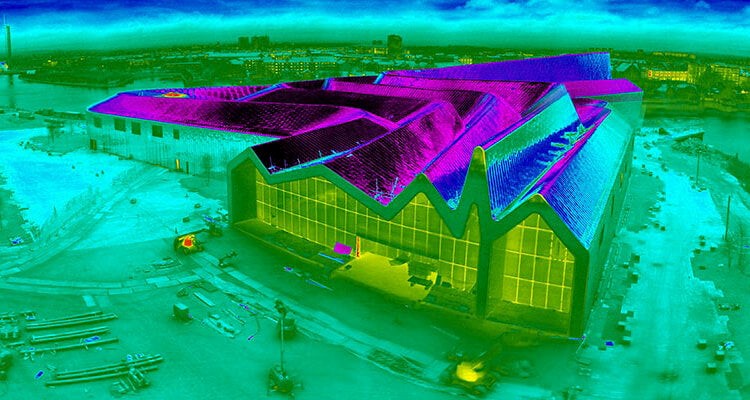

Тепловізійний дрон

Ми можемо встановити інфрачервоні камери на дроні. Цей метод перевірки з повітря дозволяє перевіряти великі площі та важкодоступні місця. Підтримуються дахи, сонячні панелі, ферми, риштування, озера та інші місця.

Інфрачервоні вікна:

Інфрачервоне вікно є професійним засобом захисту трансформаторів та електричних панелей від навколишнього середовища. Перевіряючи їх стан, оператори не наражають себе на небезпеку. Це важливо, оскільки завжди трапляються нещасні випадки та неправильна експлуатація.

Медичні інфрачервоні термометри:

Ми можемо побачити цей вид інфрачервоного термометра у лікарнях та клініках для перевірки температури та контролю температури тіла без фізичного контакту.

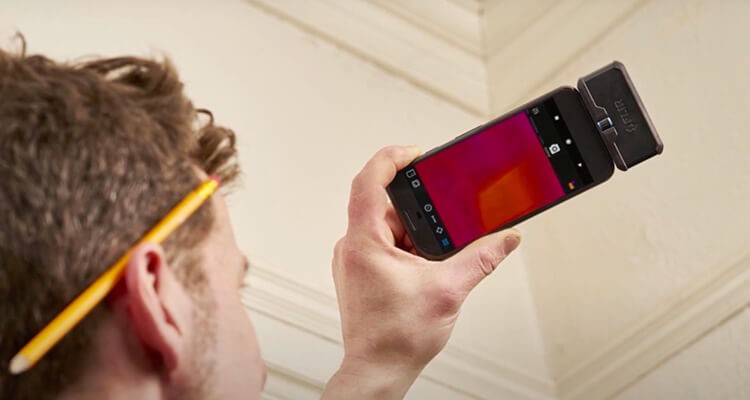

Тепловізори для смартфонів:

Це свого роду аксесуар для смартфона, що дозволяє перетворити iPhone або Android на інфрачервоний тепловізор.

У порівнянні з іншими пристроями це найлегше і зручне у використанні. Однак для більшості цих вкладень потрібна допомога програм або програмного забезпечення.

Частина 5: Як провести тепловізійну перевірку

Розберіться в типах інфрачервоних тепловізорів і купіть найбільш вдалий. Ми можемо розпочати проводити тепловізійну перевірку.

Підготовка:

Перед початком перевірки переконайтеся, що тепловізійна камера, наприклад NOYAFA NF-521S, відкалібрована відповідно до рекомендацій виробника.

Перевірте камеру та переконайтеся, що вона ефективна на 100%. Ознайомтеся з кнопками та термінами.

Оцінка навколишнього середовища:

Умови довкілля мають значення. Зважайте на такі фактори, як температура навколишнього середовища, вологість та освітлення, які впливають на результати теплобачення.

Подивіться, чи потрібно вам вимкнути або включити світло, залишити завісу задернутою чи ні, витерти краплі води з предметів і т. д. Переконайтеся, що зона перевірки стабільна та відповідає нормальним умовам експлуатації.

Заходи безпеки:

Безпека понад усе!

Виявіть небезпеки та ризики у процесі перевірки справи у балах:

• Під час роботи з електричними системами надягайте рукавички та окуляри.

• Для перевірки даху очистіть воду біля слідів.

• Деякі стежать за мишами або зміями за допомогою тепловізора, розпізнаючи укуси та подряпини. Надягніть гумові чоботи, рукавички і т.д.

Систематичне сканування:

Запустіть інфрачервону камеру та проскануйте місцевість. Повільно рухайте пристрій через сітку.

Зосередьтеся на найважливіших компонентах.

• Для електричного огляду: панелей, автоматичних вимикачів, проводки та з'єднань.

• Система опалення, вентиляції та кондиціювання: стіни, дах та вікна.

Збір даних, аналіз та звіт

Збережіть зображення, якщо підтримує імідж-сканер, або позначте дані вручну. Проаналізуйте причини різниці температури. Спробуйте звернутись до професіоналів. Нарешті, усуньте несправні місця або повідомте про це персоналу.

Частина 6: Обмеження теплобачення

Використання інфрачервоного тепловізора заощаджує час. Однак результат не є на 100% точним, оскільки існує безліч обмежень.

Дозволи та подробиці:

Існує три стандарти дозволу для інфрачервоних тепловізорів:

• Низька роздільна здатність: 160 x 120 і нижче;

• Середня роздільна здатність: 240 x 180 і нижче;

• Висока роздільна здатність: 320 x 240 і вище.

Незалежно від того, який дозвіл ви виберете, вихідне зображення все одно буде розмитим. Дрібні деталі або невеликі аномалії можуть залишитися непоміченими, що вимагатиме додаткових інструментів або методів для більш ретельного вивчення.

Крім того, тепловізор високого дозволу коштує дуже дорого, близько тисячі чи двох доларів.

Температура та вологість

Навколишнє середовище багато в чому впливає точність.

Наприклад, у сонячний та спекотний день деякі об'єкти матимуть вищу температуру. Те саме і в холодний вітряний або дощовий день, вітер, що дме, і волога віднімуть тепло.

Підказка:

Якщо після очищення предметів залишилися краплі води на поверхні, це також може вплинути на точність.

Світловідбивні поверхні

Гладкі металеві та скляні поверхні будуть відображати сонячне світло та передавати тепло у випадкові місця. Інфрачервоний тепловізор безпосередньо відображатиме ці теплові точки, які не мають проблем. Це забере у нас час повторного вивчення.

Обмежене проникнення

Теплобачення може визначати температуру тільки поверхні, що ускладнює виявлення проблем усередині стін або інших закритих ділянок. Це змушує нас ігнорувати точки несправності.
