Як виявити витік води за допомогою тепловізора

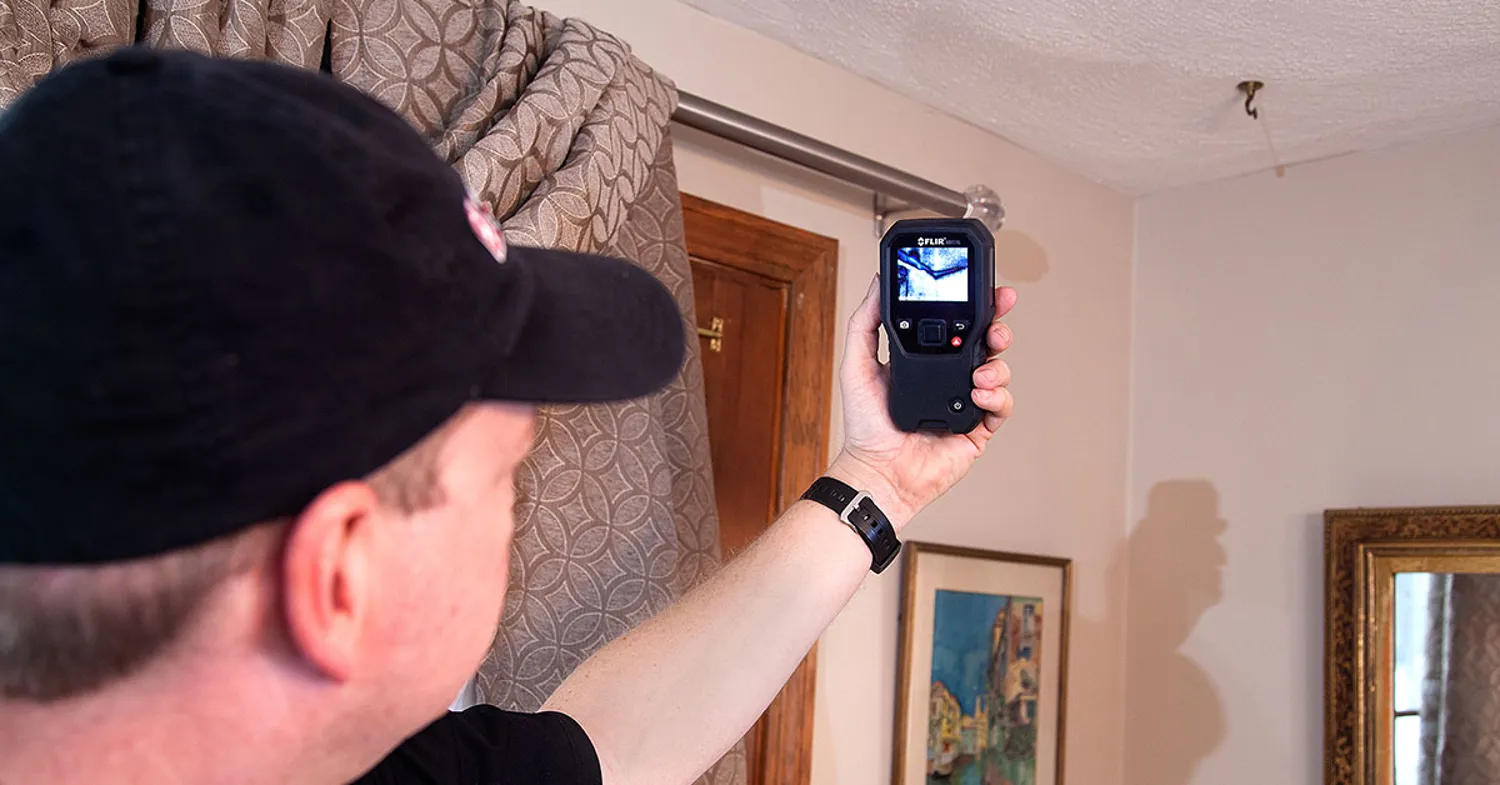

Витік води і проникнення вологи можуть завдати серйозної шкоди будинку або будівлі, а виявити їх буває складно, доки проблема не стане критичною. Використовуючи тепловізор за відповідних умов, можна виявити приховані проблеми з водою та вологою без руйнівних методів контролю.

Існує безліч джерел вологи в будинках, включаючи підвищену вологість повітря, конденсат, протікання труб, дощ, сніг, а також життєдіяльність людей і тварин. Невеликі рівні вологості зазвичай не становлять небезпеки, але протікання або надмірна конденсація можуть спричинити серйозні пошкодження. Тепловізійна камера не бачить вологу безпосередньо, але здатна виявляти температурні аномалії, що свідчать про її наявність.

Моделі поширення вологи

Волога в будівлях зазвичай поширюється за характерними шаблонами залежно від джерела та місця проникнення води.

Стіни

На стінах волога часто утворює трикутні зони, які поширюються зверху вниз у міру руху води.

Стеля

На стелі волога зазвичай проявляється як аморфна зона з різними температурними відхиленнями та нерівномірним поширенням.

Затоплення

При затопленні вода проникає всередину стіни, просочується в ізоляцію та поширюється вздовж каркаса конструкції.

Протікання труби гарячого водопостачання

Витік гарячої води на тепловізійному зображенні зазвичай виглядає як локальна тепла зона.

Витік гарячої води визначається як зона підвищеної температури.

Волога є однією з найскладніших проблем для діагностики в будівлях. Її ознаки часто малопомітні й можуть залишатися непоміченими до появи серйозних пошкоджень. Саме тому тепловізійний контроль є одним із найефективніших методів раннього виявлення проблем.

Яка тепловізійна камера найкраще підходить для виявлення вологи?

Волога зазвичай викликає лише незначні температурні відхилення. Тому для якісного виявлення прихованої вологи рекомендується використовувати тепловізор з високою роздільною здатністю та високою тепловою чутливістю (NETD).

Чим менше значення NETD, тим краще камера розрізняє мінімальні температурні зміни. Наприклад, тепловізор з чутливістю 30 мК значно краще підходить для пошуку вологи, ніж модель із чутливістю 100 мК, яка більше орієнтована на промислові завдання та великі температурні перепади.

Також важливо використовувати тепловізійну камеру з можливістю ручного налаштування температурного діапазону. Для пошуку вологи найкраще працює вузький діапазон 10-20°C, який дозволяє побачити навіть найменші температурні відмінності.

Не забувайте про вологоміри

Тепловізійні камери допомагають виявляти ознаки наявності вологи, але не можуть точно підтвердити її кількість. Тому після виявлення підозрілої ділянки рекомендується використовувати вологомір для перевірки результатів.

Під час обстеження будівлі не варто поспішати. Тепловізор виявляє воду через зміни теплопередачі, випаровування та теплоємності матеріалів, а на ці процеси можуть впливати погодні умови та мікроклімат приміщення.
