Енергоаудит та утеплення за допомогою тепловізорів

Магазин Gtest® - авторизований постачальник тепловізорів в Україні:
https://gtest.com.ua/uk/vimiryuvalni-priladi/teplovizori

Першим кроком щодо оцінки енергоспоживання будівлі є енергетичний аудит. Він включає різні випробування енергоефективності будинку, що виявляють можливості зниження енергоспоживання. Після завершення аудиту застосовуються різні методи герметизації для підвищення енергоефективності будівлі, які часто називають «ветеризацією». Термін "ветеризація" зазвичай асоціюється з Програмою сприяння герметизації Міністерства енергетики США (DOE).

Програма надає сім'ям з низьким прибутком можливість скоротити витрати на електроенергію, провівши аудит та утеплення своїх будинків. Хоча програма Міністерства енергетики США призначена для домогосподарств з низьким доходом, усі власники нерухомості отримують зиск від проведення енергетичного аудиту та необхідного ремонту.

Споживання та втрати енергії у житловому секторі

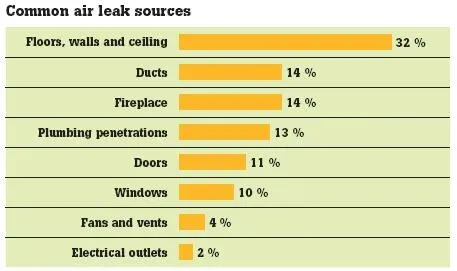

На опалення та охолодження кондиціонованого або житлового приміщення припадає майже 45% енергоспоживання типового будинку. Власники нерухомості можуть досягти значної економії, вживши належних заходів щодо контролю небажаних витоків повітря, оскільки вони безпосередньо пов'язані з витратами на опалення та охолодження. На малюнку 1 показано, які зони будинку припадає відсоток витоків повітря. Відповідно до стандарту ENERGY STAR®, герметизація та утеплення «оболонки» або «шкаралупи» вашого будинку – його зовнішніх стін, стелі, вікон, дверей та підлог – часто є найбільш економічно ефективним способом підвищення енергоефективності та комфорту.

Значення інфрачервоного випромінювання

Витоку повітря та проблеми з ізоляцією в будинках часто залишаються непоміченими просто тому, що ми їх не бачимо. Звісно, ​​якщо не використовувати інфрачервоне чи тепловизионное сканування. Тепловізійне сканування стало доступним та широко визнаним інструментом, необхідним для енергоаудиту та утеплення.

Режим перегляду «картинка в картинці» з технологією IR-Fusion дозволяє уникнути припущень при визначенні розташування проблем, надаючи систему відліку, як на цьому інфрачервоному зображенні витоку повітря в точці з'єднання зовнішньої стіни з фундаментом.

Енергоаудитори та фахівці з утеплення використовують тепловізійну зйомку, оскільки вона забезпечує швидкий та простий спосіб визначити та задокументувати точне місцезнаходження проблем. У галузі, де швидкість і точність відіграють вирішальну роль, інфрачервоне сканування дозволяє проводити більш швидкі перевірки та складати докладнішу документацію. Багато традиційних інструментів аудиту дають загальне уявлення про місцезнаходження проблем, але не здатні їх точно визначити.

Можливо, найцінніша частина інфрачервоного обстеження – це можливість документування та складання звітів за результатами. Всі тепловізори Fluke оснащені технологією IR-Fusion®, яка поєднує інфрачервоне та візуальне зображення для покращення ідентифікації, аналізу та складання звітів. Завдяки використанню візуального контрольного зображення клієнти та/або підрядники, які виконують ремонт, можуть легко локалізувати проблеми після завершення аудиту.

Теплобачення також можна використовувати для перевірки ефективності ремонтних робіт та покращень, таких як герметизація швів, заповнення порожнеч монтажною піною та додавання ізоляції шляхом проведення подальшого інфрачервоного огляду.

Перевірки на витік повітря

Контрольований повітрообмін необхідний для безпеки людей, але більшість будівель витрачають значні обсяги енергії через надмірний, неконтрольований витік повітря. Усунути витоку може бути просто, але їх виявлення без використання інфрачервоних технологій залишається складним завданням.

Відповідно до стандарту ASTM E1186, для досягнення найкращих результатів перевірки на витікання повітря необхідна різниця температур (дельта T) не менше ніж 3 °F (1,6 °C) між внутрішньою та зовнішньою частиною конструкції (чим більше різниця, тим краще). Тому найпростіше проводити перевірки у періоди сильної спеки чи сильного холоду.

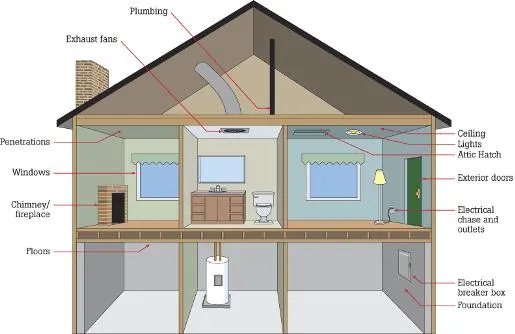

Значні витоки повітря, як правило, відбуваються поблизу горищ і підвалів через ефект тяги. Ефект тяги виникає, коли тепле повітря, піднімаючись у будинку, створює область низького тиску внизу та область високого тиску біля даху. Ця різниця тисків змушує тепле повітря виходити зверху, а холодне – надходити знизу. Інші поширені місця витоку повітря показано малюнку 2.

Перевірки на виток повітря значно покращені завдяки використанню повітрозабірних дверей. Аудитори та інспектори давно використовують повітрозабірні двері для вимірювання загальної швидкості повітрообміну або герметичності конструкції. Повітрозабірні двері створюють перепад тиску (зазвичай негативний) між внутрішньою та зовнішньою частиною конструкції. Створюючи перепад тиску, витоки повітря перебільшуються, а вплив повітря, що рухається, на поверхні навколо витоків також перебільшується. При використанні спільно з повітрозабірними дверима тепловізори легше виявляють витоку повітря, оскільки різниця температур на поверхнях, що оточують джерело витоку, більша. Ця перебільшена різниця температур також дозволяє частіше проводити інфрачервоні інспекції протягом року, оскільки повітрозабірні двері знижують необхідну дельту температури.

Перевірка ізоляції

Проблеми з ізоляцією, що призводять до втрат енергії, часто включають її відсутність, неналежну роботу, осаду і/або вогкість. Все це знижує ефективність ізоляції та може призвести до теплового та/або повітряного байпасу.

Відповідно до ASTM C1060, для досягнення найкращих результатів перевірки ізоляції різниця температур (Delta T) між внутрішньою та зовнішньою частиною конструкції повинна становити не менше 18 °F (чим більше різниця, тим краще).

Інтерпретувати результати набагато простіше, якщо відомий тип ізоляції. Знання типу ізоляції дозволяє аудитору підготуватися до проблем, які часто пов'язані з певними типами ізоляції. Наприклад, спучена ізоляція, як відомо, згодом осідає.

Волога

Волога і конденсат часто супроводжують витоків повітря в конструкції, оскільки повітря може бути засобом для переміщення вологи. Волога, якщо її не усунути належним чином, може призвести до пошкодження будівлі, зниження ефективності ізоляції та появи плісняви.

ʼ

Потоплена ізоляція горища, що задується.

Тепловізори – дуже ефективні інструменти для визначення вологості. Вода має високу теплоємність, що означає, що вона ефективно поглинає та зберігає енергію. Теплоємність води або ефект випарного охолодження (зазвичай різниця температур поверхні становить від 0,5 до 1,5 °C) допомагають визначити ступінь пошкодження, викликаного вологою, навіть якщо поверхня суха на дотик. Усі ймовірні рівні вологості слід перевіряти за допомогою вологоміра.

Питання та процедури інспекції

Знання будівельних методів та матеріалів має вирішальне значення. Інфрачервоний аудит найкраще проводити фахівцю, який розуміє, як влаштовані та збудовані будівлі.

Тепловізійні обстеження можна проводити як у теплу, так і холодну погоду. Використання системи опалення, вентиляції та кондиціювання повітря (ОВКВ) дозволяє механічно впливати на необхідну дельту температури. Однак завжди забезпечуйте стабілізацію температури всередині приміщення, вимикаючи ОВКВ щонайменше за 15 хвилин до початку обстеження.

Щоб забезпечити ретельність огляду, працюйте систематично. Виконуйте маршрут і обов'язково скануйте як внутрішні, так і зовнішні стіни. Крім того, завжди рекомендується записувати візуальні, голосові або письмові коментарі під час процесу, щоб мати достатньо інформації для підсумкового звіту.

Тепловізори можуть працювати в автоматичному або ручному режимі масштабування температури. Для досягнення найкращих результатів та виявлення всіх проблем скористайтеся режимом ручного масштабування. Підтримуйте вузький діапазон та за потреби коригуйте рівень.

Сонячне навантаження та вітер – фактори навколишнього середовища, які необхідно враховувати. Сонячне навантаження виникає, коли одна або кілька сторін конструкції рівномірно нагріваються сонцем, що призводить до маскування різниці температур. Аналогічно, вітер, що проходить над конструкцією, може змити теплові сліди або створити несподівані перепади тиску, через що деякі проблеми можуть залишитися непоміченими.

Теплова чутливість, або NETD (негативна дисоціація з перенесенням електронів), є ключовим фактором, який слід враховувати при покупці тепловізора для обстеження будівель. NETD повинна бути не меншою за 0,1 °C (100 мК) при температурі 30 °C або вище. Чим чутливіший тепловізор, тим легше виявлятиме аномалії. Високочутливі тепловізори є більш ефективними для проведення обстежень протягом усього року або при мінімальному значенні дельта T.
