Тепловизионная проверка: как ее проводить

Тепловизионная диагностика — эффективный метод, позволяющий выявить скрытые проблемы в инфраструктуре домов и зданий. Тепловизор отображает горячие и холодные зоны дома без физического осмотра. Имеется возможность легко обнаружить места утечки, при этом, не ломая стены, полы или потолки.

В этой краткой статье постараемся углубиться в теорию тепловидения для обследования домов, зданий и сооружений Начнем с важности и применения тепловизионной диагностики. Затем мы увидим, как это сделать качественно и с отличными результатами.

Содержание приводимой методики тепловизионного обследования:

• Часть 1: Важность тепловизионного контроля

• Часть 2: Применение тепловизионного контроля

• Часть 3. Как работает тепловидение

• Часть 4: Типы устройств, используемых при инфракрасном контроле

• Часть 5: Как провести тепловизионную проверку

• Часть 6: Ограничения тепловидения

Часть 1: Важность тепловизионного контроля

Этот передовой метод инфракрасного контроля стал незаменимым при оценке и обслуживании недвижимости.

Легко и эффективно

По сравнению с традиционными проверками, именно тепловизионная предлагает более простой и полный анализ. Не осматривая дом невооруженным глазом, дюйм за дюймом, мы можем легко обнаружить странные места, вызывающие вопросы с помощью такого прибора как тепловизор.

Неинвазивный метод

Этот метод служит упреждающей мерой, позволяющей раннее обнаружение потенциальных проблем и в конечном итоге способствует экономии затрат и повышению стандартов безопасности. Если вы подозреваете, что регулярно происходит утечка тепла, то осуществите тепловизионную проверку дома. Не ломайте стены и потолки. Вы можете определить место утечки за минуту.

Часть 2: Применение тепловизионного контроля

Тепловизионный контроль находит универсальные применения в различных областях. Это простой и эффективный метод для домовладельцев и специалистов в сфере недвижимости, сантехников и электриков.

DT9889 мультиметр с функцией тепловизора, от -20ºC до 260ºC

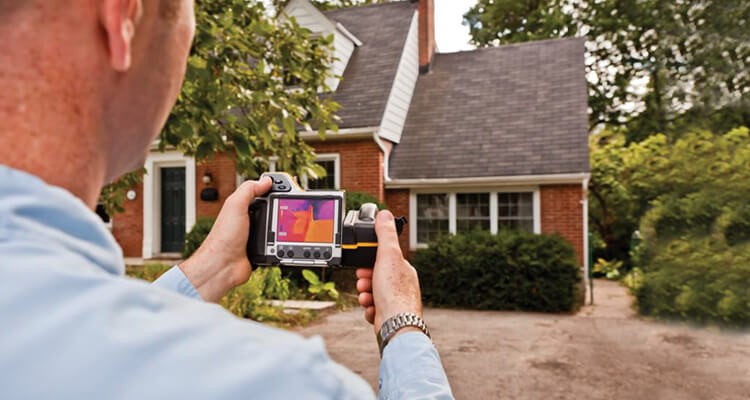

Инспекции зданий/домов:

Среди домовладельцев, домашних инспекторов и специалистов по недвижимости тепловизионное изображение популярно при осмотре зданий для выявления проблем и рисков. Это помогает обнаружить скрытые проблемы в стенах, потолках и полах. Люди могут иметь полный обзор состояния здания с помощью простого управления.

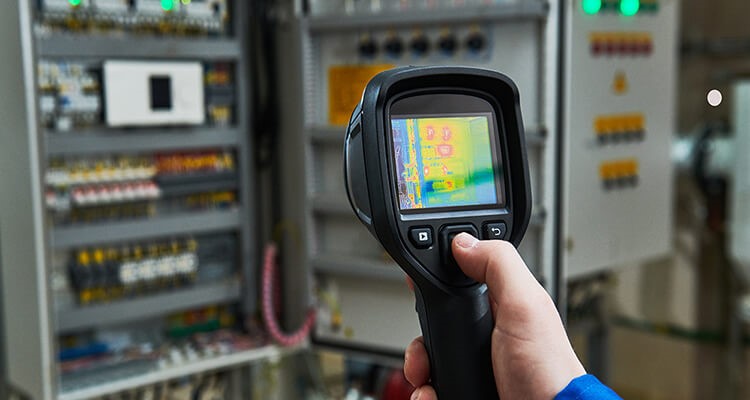

Проверка электрических систем:

В области электротехники инфракрасное сканирование незаменимо для обнаружения неисправных соединений, перегруженных цепей и потенциальных опасностей пожара. Визуализация изменений температуры сообщает электрикам о перегреве электрических панелей, цепей и компонентов. Это помогает предотвратить сбои оборудования и электрические пожары, обеспечивая безопасность и эффективность домашней электросистемы

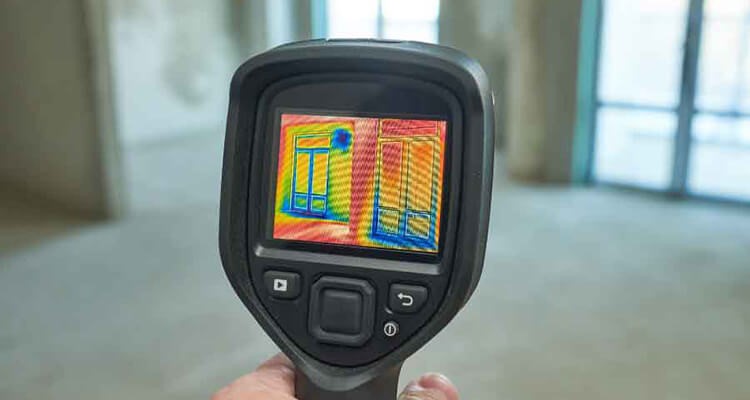

Оценка энергоэффективности:

Тепловидение играет ключевую роль в оценке энергоэффективности зданий.

Выявляя температурные нарушения, проверка локализует области потери или притока тепла. Мы без труда обнаруживаем утечки воздуха в дверях, окнах и стенах. Мы можем легко устранить эти утечки, чтобы улучшить изоляцию и повысить эффективность системы охлаждения или отопления.

Обнаружение утечек воды и проникновения влаги:

Инфракрасная диагностика позволяет легко выявить места протечек воды и проникновения влаги за стены и под крышу. Домовладельцы и инспекторы могут легко устранить утечки, чтобы предотвратить нарастающий уровень повреждения, запахи и плесень.

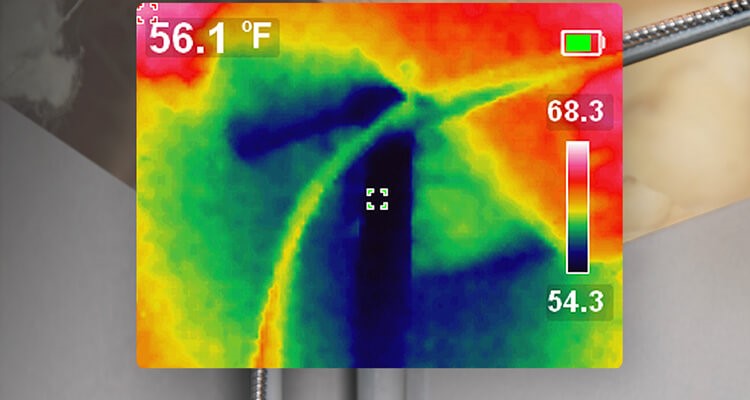

Сантехнические и климатические системы:

Для скрытых водопроводов и систем отопления, вентиляции и кондиционирования инфракрасное сканирование кажется идеальным вариантом для проверки утечек, засоров и разного рода неэффективности. Ломать стены и полы, чтобы провести плановую проверку труб, воздуховодов и радиаторов, обходится дорого. Инфракрасная камера или «пистолет» прекрасно решают эту проблему.

Структурные проверки:

Инженеры-строители используют инфракрасный контроль для оценки целостности зданий и других сооружений. Обнаружив изменения в тепловых рисунках индикатора прибора,  они знают, какая стенка тоньше, а какая толще. Это помогает выявить потенциальные недостатки в материалах или конструкции.

Осмотр крыши:

При осмотре кровли тепловидение помогает выявить утечки, скопление влаги и проблемы с изоляцией. Этот неразрушающий метод позволяет провести тщательное обследование состояния кровли без инвазивных мер.

Часть 3: Принцип работы тепловидения

Тепловидение работает на принципах инфракрасного излучения и обнаружения изменений температуры.

Процесс включает в себя:

• Объекты излучают радиацию

• Тепловизионное устройство обнаруживает инфракрасное излучение.

• Отображение температуры на экране.

• Анализ горячих и холодных точек

Инфракрасная радиация:

Излучение возникает при передаче тепла. При комнатной температуре большая часть излучения приходится на инфракрасный спектр, и именно по этой причине мы применяем инфракрасное изображение вместо других излучений. Все объекты с температурой выше абсолютного нуля излучают инфракрасное излучение.

Тепловизионное устройство:

Инфракрасное излучение не видно человеческому глазу, но инфракрасный тепловизор, такой как тепловизионная камера или «пистолет», могут улавливать и интерпретировать эти излучения.

Измерения и инфракрасные изображения

Устройство преобразует тепловую информацию в видимые изображения, создавая тепловую карту проверяемой области. Когда объекты излучают разное количество тепла, инфракрасный тепловизор будет отображать их в разных цветах или оттенках, тем самым определяется изменения температуры.

В обычных случаях более теплые области отображаются более теплыми цветами (красными и желтыми). Более холодные области представлены более холодными цветами (синим и зеленым).

Подсказка:

Для улучшения качества изображения в сложных условиях некоторые устройства формирования изображений, такие как Wintact WT3160, поддерживают различные цветовые режимы

Интерпретация и анализ

Изображения визуально отображают изменения температуры. Анализируя узоры, цвета и градиенты температуры на изображениях, инспекторы могут выявить основные проблемы.

Современные тепловизионные камеры, такие как NOYAFA NF-521S, часто предоставляют функции анализа в реальном времени, обеспечивая мгновенную обратную связь во время

проверок.

Часть 4: Типы устройств, используемых при инфракрасном контроле

Для более точного осмотра нам нужна помощь инфракрасных тепловизоров. Давайте посмотрим, сколько типов устройств доступно и какое из них лучше всего подходит для данной ситуации.

Инфракрасные термометры

Это самый распространенный и популярный тип тепловизионного устройства. Он компактный, портативный и его можно мгновенно использовать. Даже новички могут начать использовать тепловизионную камеру для проверки сразу после распаковки прибора. Клиенты могут пользоваться им без сложной настройки или подготовки.

Портативные тепловизионные камеры:

Это похоже на термометр. Но камера может делать снимки и сохранять их. Термометр отображает только изображения и не сохраняет их вообще.

Стационарные тепловизионные камеры

Как следует из названия, мы устанавливаем инфракрасные камеры этого типа на стенах или в других определенных местах для длительного непрерывного контроля. Это критически важно для промышленного оборудования и процессов.

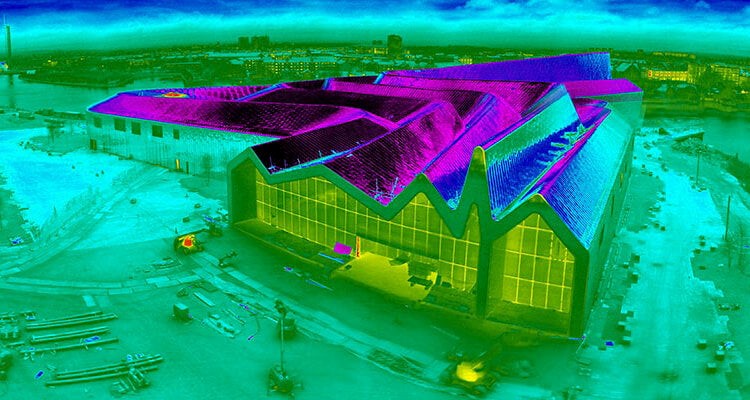

Тепловизионный дрон

Мы можем установить инфракрасные камеры на дрон. Этот метод проверки с воздуха позволяет проверять большие площади и труднодоступные места. Инспектируются крыши,

солнечные панели, фермы, леса, озера и другие места

Инфракрасные окна:

Инфракрасное окно — это профессиональная защита, отделяющая трансформаторы и электрические панели от окружающей среды. Проверяя их состояние, операторы не подвергают себя опасности. Это важно, поскольку всегда случаются несчастные случаи и неправильная эксплуатация.

Медицинские инфракрасные термометры:

Мы можем увидеть этот вид инфракрасного термометра в больницах и клиниках для проверки температуры и контроля температуры тела без физического контакта.

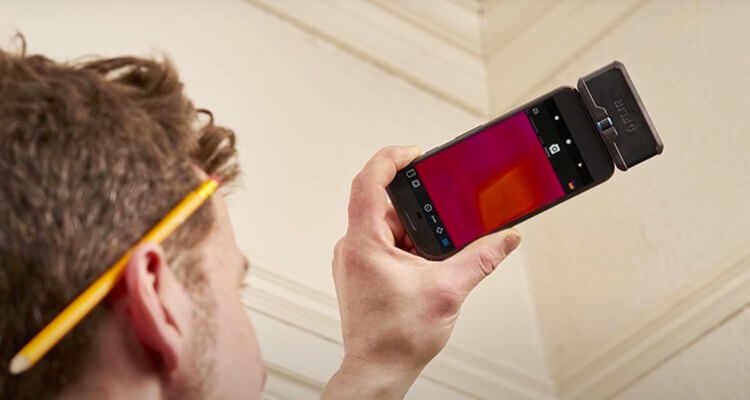

Тепловизионные приставки для смартфонов:

Это своего рода аксессуар для смартфона, позволяющий превратить iPhone или Android в инфракрасный тепловизор. По сравнению со всеми другими устройствами это самое легкое и удобное в использовании. Однако для работы большинства этих вложений требуется помощь приложений или программного обеспечения.

Часть 5: Как провести тепловизионную проверку

Разберитесь в типах инфракрасных тепловизоров и купите наиболее подходящий. Можно начать проводить тепловизионную проверку.

Подготовка:

Перед началом проверки убедитесь, что тепловизионная камера, например NOYAFA NF-521S, откалибрована в соответствии с рекомендациями производителя.

Проверьте камеру и убедитесь, что она эффективна на 100%. Ознакомьтесь с кнопками и терминами.

Оценка окружающей среды:

Условия окружающей среды имеют значение. Учитывайте такие факторы, как температура окружающей среды, влажность и освещение, которые влияют на результаты тепловидения.

Посмотрите, нужно ли вам выключить или включить свет, оставить занавеску задернутой или нет, вытереть капли воды с предметов и т. д. Убедитесь, что зона проверки стабильна и соответствует нормальным условиям эксплуатации.

Меры безопасности:

Безопасность прежде всего!

Выявите опасности и риски в процессе проверки.

• При работе с электрическими системами надевайте перчатки и очки.

• Для проверки крыши очистите воду возле своих следов.

• Некоторые следят за мышами или змеями с помощью тепловизора, распознавая укусы и царапины. Наденьте резиновые сапоги, перчатки и т. д.

Систематическое сканирование:

Запустите инфракрасную камеру и просканируйте местность. Медленно перемещайте устройство по сетке.

Сосредоточьтесь на важнейших компонентах.

• Для электрического осмотра: панелей, автоматических выключателей, проводки и соединений.

• Система отопления, вентиляции и кондиционирования: стены, крыша и окна.

Сбор данных, анализ и отчет

Сохраните изображения, если имидж-сканер поддерживает, или отметьте данные вручную. Проанализируйте причины разницы температур. Попробуйте обратиться к профессионалам. Наконец, устраните неисправные места или сообщите об этом обслуживающему персоналу.

Часть 6: Ограничения тепловидения

Использование инфракрасного тепловизора экономит время. Однако результат не является на 100% точным, поскольку существует множество ограничений.

Резолюции и подробности:

Существует три стандарта разрешения для инфракрасных тепловизоров:

• Низкое разрешение: 160 x 120 и ниже;

• Среднее разрешение: 240 x 180 и ниже;

• Высокое разрешение: 320 x 240 и выше.

Независимо от того, какое разрешение вы выберете, выходное изображение все равно будет размытым. Мелкие детали или небольшие аномалии могут остаться незамеченными, что потребует дополнительных инструментов или методов для более тщательного изучения.

Кроме того, тепловизор высокого разрешения стоит очень дорого, около тысячи или двух долларов.

Температура и влажность

Окружающая среда во многом влияет на точность.

Например, в солнечный и жаркий день некоторые объекты будут иметь более высокую температуру. То же самое и в холодный ветреный или дождливый день, порывы ветра и влага отнимут тепло.

Кончик:

Если после очистки предметов на поверхности остались капли воды, это также может повлиять на точность.

Светоотражающие поверхности

Гладкие металлические и стеклянные поверхности будут отражать солнечный свет и передавать тепло в случайные места. Инфракрасный тепловизор будет напрямую отображать эти тепловые точки, у которых нет проблем. Это отнимет у нас время на повторное изучение.

Ограниченное проникновение

Тепловидение может определять температуру только поверхности, что затрудняет выявление проблем внутри стен или других закрытых участков. Это заставляет нас игнорировать точки неисправности.
