Як виявити гарячі або ослаблені електричні з'єднання

Основне комерційне застосування теплобачення було використане в інспекції електричних систем з того часу, як ця технологія була представлена ​​понад чотири десятиліття тому. Робочі умови електричної системи можна визначити, подивившись теплові фотографії компонентів системи.

Термографія так широко застосовується для моніторингу електричних систем, тому що вона (термографія) погіршується, як тільки встановлюється будь-яка електрична або силова система. Незалежно від того, наскільки сильно навантажений ланцюг, вібрація, знос і тепло можуть природно послабити електричні з'єднання, а атмосфера може прискорити корозію цих з'єднань.

Простіше кажучи, всі електричні з'єднання мають природну тенденцію до погіршення з часом. Ці з'єднання, що погіршуються, викликають несправності, якщо їх вчасно не виявити і не усунути.

Як ненадійне з'єднання призводить до виділення тепла?

Ослаблене чи корродоване з'єднання саме собою створить більший опір у точці з'єднання. Таким чином, воно збільшить тепло в цьому з'єднанні, оскільки опір прямо пропорційно виділенню тепла в електричному з'єднанні, якщо з'єднання не є оптимальним.

Важливо виявити і виправити будь-які несправні з'єднання до того, як вони створять небезпеку пожежі і відключення, що насуваються, які можуть мати вирішальне значення для виробничої, комерційної та інституційної діяльності та їх операцій. Такі превентивні заходи мають вирішальне значення, оскільки коли велика система виходить з ладу, це неминуче збільшує витрати, вимагає перерозподілу ресурсів, знижує продуктивність, ставить під загрозу прибутковість компанії і впливає на безпеку персоналу, клієнтів і замовників.

Використання тепловізійної зйомки для виявлення гарячих точок та ослаблених з'єднань

Легко виявити проблемне з'єднання з безпечної відстані, не вступаючи в контакт на рівні поверхні і зазвичай задовго до того, як станеться якийсь інцидент чи збій. Це сканування можна легко виконати за допомогою доступних та зручних тепловізійних камер.

В останні роки спостерігаються значні здобутки в технологіях теплобачення. Сучасні компактні, портативні інфрачервоні камери дозволяють користувачам швидко та точно вимірювати температуру об'єкта, спрямовуючи на нього пристрій.

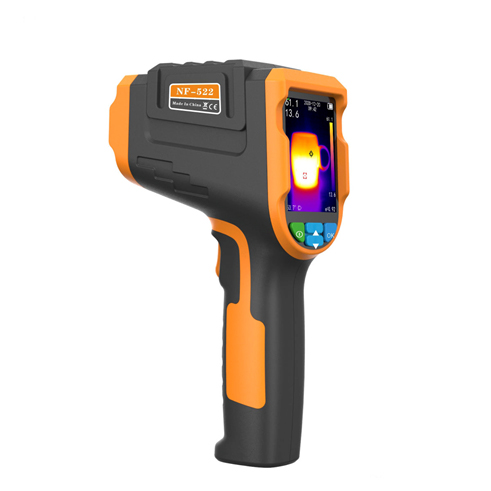

NOYAFA NF-522

Ця тепловізійна камера NF-522 має високу здатність виявляти теплові зміни температури будь-якого електричного з'єднання. Програмне забезпечення, встановлене в цьому пристрої, може надавати кольорові палітри, щоб користувачі могли інтерпретувати будь-яке тепло.

У разі використання інфрачервоної камери будь-які непередбачені проблеми будуть відображатися на екрані камери. Екран тепловізійного пристрою показуватиме пряму трансляцію об'єкта, що сканується. Після перевірки інспектор може завантажити зображення на комп'ютер або смартфон для адекватного аналізу та інтерпретації отриманих даних.

Деякі особливості та переваги використання тепловізійної камери NF-522:

• Роздільна здатність тепловізійного зображення 200x150

• Діапазон температур від –40℃ до 330℃

• Теплова чутливість 65 мК

• Автоматична послідовність перемикання палітри кольорів

• Семиколірна послідовність для охоплення широкого діапазону огляду

• Вбудований 2,8-дюймовий TFT-світлий РК-дисплей

• Карта пам'яті MiniTF об'ємом 16 ГБ для зберігання

Переваги використання тепловізора NF-522:

• Самообслуговування житлових приміщень, офісних будівель та виробничих потужностей

• Допомагає діагностувати причини поганої роботи зон через розподільні щити

• Для виявлення та точного визначення трифазних невідповідностей

• Допомагає знаходити запобіжники, які перетворюються на гарячі точки

• Поставляється з батареєю, що перезаряджається, ємністю 5000 мАг для портативності та тривалого використання.

• Допомагає знайти несправності, пов'язані з харчуванням, до того, як вони відбудуться в режимі реального часу

• Економить ваш дорогоцінний час та гроші.

Можливі причини ослаблення електричних з'єднань:

Нижче наведено кілька основних факторів, що призводять до послаблення електричних з'єднань:

Відомо, що повзучість - це зміна форми провідника, яка відбувається природним чином з часом. Ця стала деформація не повертається до вихідного стану.

Відомо, що з часом у провіднику природно відбуваються теплові зміни: при включенні або вимкненні струму він стискається і розширюється.

Зовнішня вібрація може виникнути через працююче поблизу важкого обладнання чи інших факторів. Але коли це відбувається, уникнути їх може бути складно.

Дугові замикання - це електричні розряди, які виникають в електричних ланцюгах через ослаблені, корродовані та пошкоджені електричні проводи. Стрибок напруги через несправну проводку, яка включає ослаблені кабелі і оголений корпус, ймовірно, приведе до стрибка напруги.

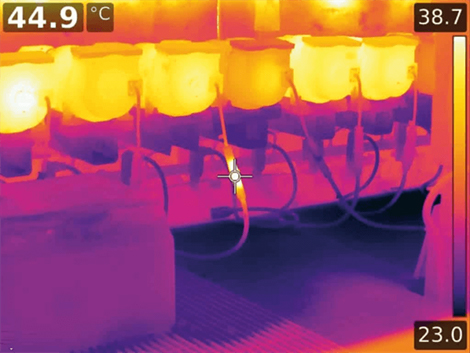

Зображення: Визначення гарячої точки в електричному розподільному щиті за допомогою ІЧ-камери

Як виявити ослаблені сполуки?

Термографія, можливо, є одним із найпростіших і найшвидших способів виявлення слабких сполук. Пам'ятаючи наступні моменти, користувач зможе ефективно виявити їх:

• Теплові зображення можна робити, не відключаючи панель або ланцюг, оскільки для цього не потрібний контакт з клемою.

• Ланцюг повинен бути увімкнений на максимальний струм протягом деякого часу перед тестуванням, щоб він термічно стабілізувався, щоб отримати точне зображення цілісності з'єднання.

• Не слід ігнорувати інші ознаки підвищення температури, такі як зміна кольору проводів, матеріалів усередині панелі або запах гару, які можуть вказувати на аномальний стрибок температури.

• Якщо якісь з'єднання виявлені ослабленими, їх необхідно затягнути до технічних умов встановлення.

• Типові місця ослаблених електричних з'єднань: з'єднання запобіжників та автоматичних вимикачів на розподільчих щитах, з'єднання з конфорками та з'єднання з точками живлення.

Важливо повторити, що система має бути термічно стабілізована та працювати при максимальному споживанні електроенергії, щоб тепловізійна інспекція була ефективною. Оскільки не всі частини будівлі повністю завантажені одночасно, це вимагає систематичного повторення перевірок через різні періоди часу.

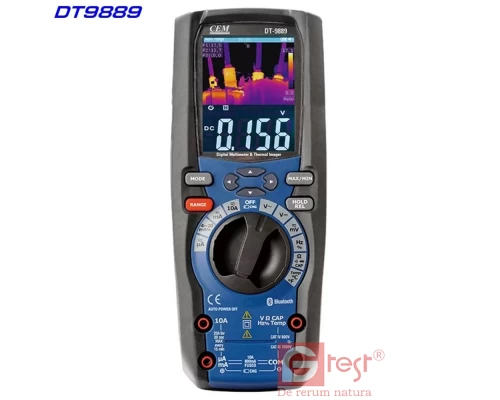

Мультиметр з функцією тепловізора - прилад, що поєднує переваги тепловізора та високоточного мультиметра, незамінний інструмент для будь-якого електрика.

Висновок

Перед виконанням будь-яких інспекційних робіт необхідно враховувати певні моменти, які не можна упускати. Загальне правило свідчить, що після завершення будь-яких електроремонтних робіт слід провести наступне тепловізійне сканування. Ми можемо оголосити тепловізійне сканування успішним лише тоді, коли більше не буде жодних гарячих точок, окрім тих, що були виявлені раніше.

Не дозволяйте несправним електричним з'єднанням коштувати вам час та гроші. Вживіть профілактичних заходів вже сьогодні за допомогою тепловізійного обстеження.
